Ground Zero GZHA MINI FIVE Bedienungsanleitung

HYDROGEN SERIES

VERSTÄRKER

GZHA MINI FIVE

Bedienungsanleitung

Ausstattungsmerkmale

•Hocheffizienter Class D Kompaktverstärker

•4 Breitbandkanäle & 1 Subwooferkanal

•2-Ohm stabil / 4-Ohm stabil in Brückenschaltung

•1-Ohm stabil (Kanal 5)

•Einstellbare Frequenzweiche (2-/3-Wege)

•HPF (Kanal 1-4): 10 – 4000 Hz (12 dB/Okt.)

•LPF (Kanal 3-4): 50 – 4000 Hz (12 dB/Okt.)

•LPF (Kanal 5): 50 –250 Hz (12 dB/Okt.)

•HPF oder BPF (HPF&LPF) Auswahl (Kanal 3-4)

•5 x Cinch (RCA) Eingang / 4 x Hochpegeleingang / Auto-On

•Eingangswahl (2-/4-/5-Kanal)

•Subwooferpegel-Fernbedienung (Kanal 5)

GROUND ZERO GZHA MINI FIVE

HYDROGEN SERIES

Allgemeine Montagehinweise

•Als Vorsichtsmaßnahme wird empfohlen, die Fahrzeugbatterie vor der Installation zu trennen! (Hinweis: Bei einigen

neueren Fahrzeugen kann das Trennen der Batterie zu Fehlermeldungen der Bordelektrik führen, welche ausschließlich

durch eine autorisierte Fachwerkstatt gelöscht werden können. Bitte beachten Sie Hinweise in der Betriebsanleitung des

Fahrzeuges oder fragen Sie einen Servicepartner für Ihr Fahrzeug, bevor Sie die Batterie trennen!)

•Das Hauptstromkabel muss innerhalb der ersten 20 cm nach dem Anschluss und der Batterie durch eine geeignete

Sicherung mit dem in der Anleitung genannten Wert abgesichert werden.

(Hinweis: Wenn das Hauptstromkabel mehrere Verbraucher versorgt, sollte der Wert der Summe aller empfohlenen

Sicherungswerte entsprechen. Hierbei muss gewährleistet sein, dass der gewählte Kabelquerschnitt für eine

entsprechende Stromhöhe geeignet ist.)

•Wenn notwendig, sollten defekte Sicherungen ausschließlich durch neue Sicherungen derselben Qualität und mit

identischem Sicherungswert ersetzt werden

•Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!

•Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten

•Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den

Radioempfang wichtig sind

•Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen

•Der Verstärker verfügt über eine thermische Schutzschaltung, welche bei zu hoher Temperatur das Gerät abschaltet;

nach der Abkühlung schaltet sich dieses wieder selbstständig ein. Um einen Wärmestau zu vermeiden, sollte für

ausreichende Luftzufuhr zur Kühlung gesorgt werden. Die Oberfläche des Kühlkörpers darf nicht vollflächig abgedeckt

werden

•Der Verstärker sollte NIEMALS auf stark vibrierenden Bauteilen oder Oberflächen montiert werden wie z.B. Subwoofer-

Gehäusen. Dies könnte zu Fehlfunktionen aufgrund sich gelöster Bauteile führen

GROUND ZERO Produkte werden in Deutschland entwickelt

GROUND ZERO - internationaler Sponsor der

GROUND ZERO GZHA MINI FIVE

HYDROGEN SERIES

Technische Daten

Model

GZHA MINI FIVE

Typ

Hocheffizienter Class D Kompaktverstärker

Ausgangsleistung (Kanal 1-4)

4 x 75 W RMS @ 4 Ohm ≤ 1% THD+N

4 x 125 W RMS @ 2 Ohm ≤ 1% THD+N

4 x 150 W max @ 2 Ohm ≤ 10% THD+N

2 x 250 W bridged @ 4 Ohm ≤ 1% THD+N

2 x 300 W bridged @ 4 Ohm ≤ 10% THD+N

Ausgangsleistung (Kanal 5)

1 x 190 W RMS @ 4 Ohm ≤ 1% THD+N

1 x 320 W RMS @ 2 Ohm ≤ 1% THD+N

1 x 500 W RMS @ 1 Ohm ≤ 1% THD+N

1 x 600 W max @ 1 Ohm ≤10% THD+N

Dämpfungsfaktor

> 100

Hochpass Weiche (Kanal 1-2)

HPF: 10 – 4000 Hz (12 dB/Okt)

Bandpass Weiche (Kanal 3-4)

HPF: 10 – 4000 Hz (12 dB/Okt)

LPF: 50 – 4000 Hz (12 dB/Okt)

Tiefpass Weiche (Kanal 5)

LPF: 50 –250 Hz (12 dB/Okt)

Frequenzgang (Kanal 1-4)

10 Hz – 60 kHz (- 3 dB)

Frequenzgang (Kanal 5)

20 Hz – 300 Hz (- 3 dB)

Eingangsempfindlichkeit

0.3 – 6 V

Bass-Pegelfernbedienung



Sicherung(en)

2 x 40 A (intern)

Abmessungen

B x H x L (mm / Inch)

135 x 52 x 322 mm

5.32 x 2.05 x 12.68”

GZHA MINI FIVE

GROUND ZERO GZHA MINI FIVE

HYDROGEN SERIES

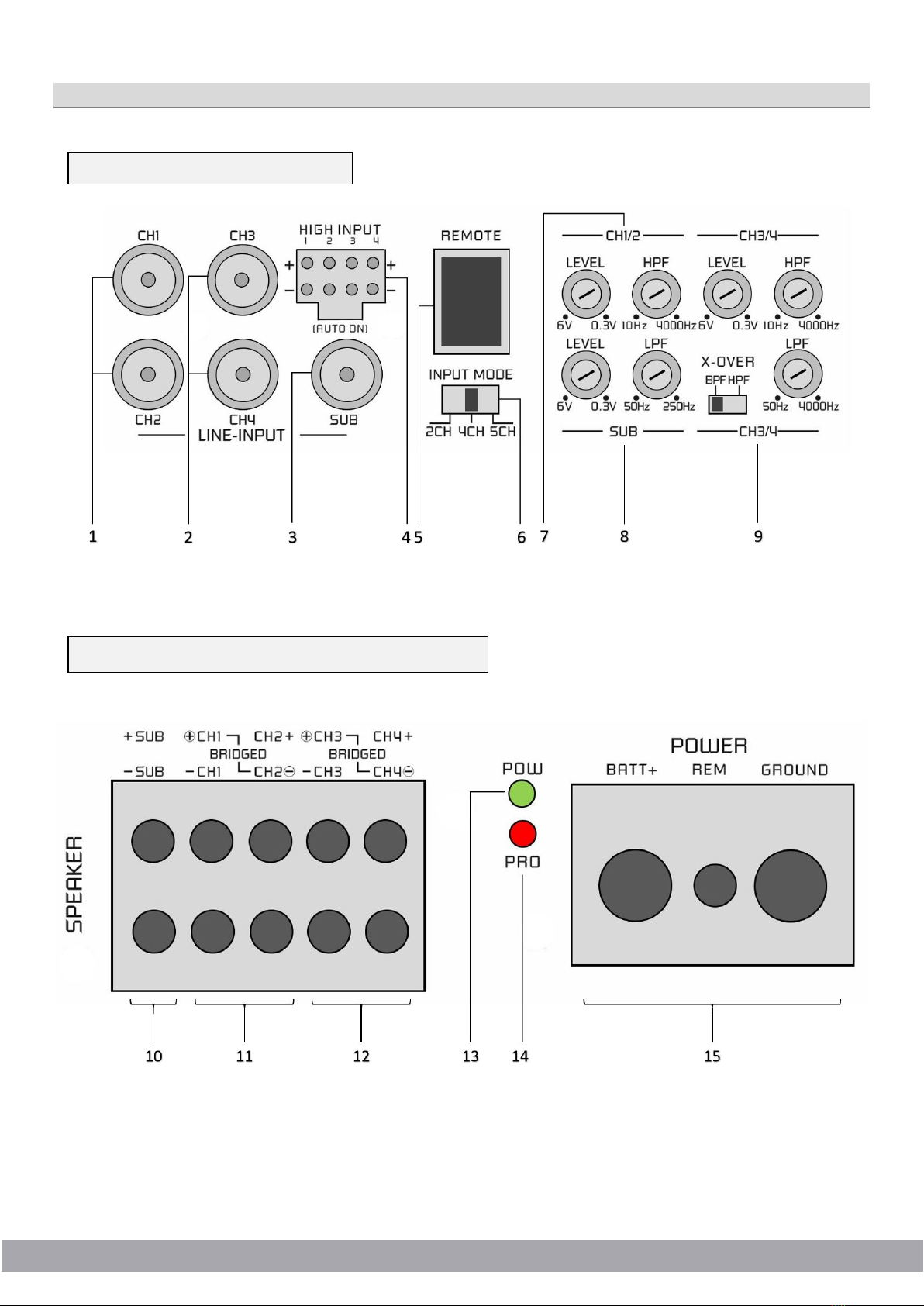

Einstellungen und Funktionen

GZHA MINI FIVE – Eingangsseite

GZHA MINI FIVE – Lautsprecher und Stromanschlüsse

GROUND ZERO GZHA MINI FIVE

HYDROGEN SERIES

Anschlüsse und Funktionen

Funktion

Bedienung

Kanal 1 & 2 Chnicheingang (RCA)

Zum Anschluss des Vorverstärker-Ausgang (RCA) des Steuergerätes oder einer

separaten aktiven Frequenzweiche (nutzbar im 2-/4- und 5-Kanal-Eingangsmodus)

Kanal 3 & 4 Chnicheingang (RCA)

Zum Anschluss des Vorverstärker-Ausgang (RCA) des Steuergeräts oder einer separaten

aktiven Frequenzweiche (nutzbar im 4- und 5-Kanal-Eingangsmodus)

Kanal 5 Chnicheingang (RCA)

Zum Anschluss des Vorverstärker-Ausgang (RCA) des Steuergeräts oder einer separaten

aktiven Frequenzweiche (nutzbar ausschließlich im 5-Kanal-Eingangsmodus)

Hochpegel-Eingang

mit Auto-On Funktion

Wird zum direkten Anschluss an die Lautsprecherkabel des Steuergerätes verwendet

Hinweis: Im Hochpegel-Betrieb ist kein separater Eingang für Kanal 5 verfügbar Alle

angeschlossenen Hochpegel-Eingänge werden intern summiert und liefern das

Eingangssignal für Kanal 5

Achtung! Verwenden Sie niemals die Hochpegel- und Chincheingang gleichzeitig!

Dies kann zu unerwarteten Fehlfunktionen und Schäden am Gerät führen

Die Auto-On Funktion des Hochpegeleingangs schaltet den Verstärker ohne

zusätzliches Remote –Leitung ein, sobald ein Signal anliegt

Fernbedienung

Anschluss für die mitgelieferte Fernbedienung

Eingangsmodus

Auswahl des Eingangsmodus:

2-Kanal Eingangsmodus: Die Kanäle 1 und 2 werden für alle Kanäle verwendet

4-Kanal Eingangsmodus: Die Kanäle 1 bis 4 werden verwendet, Kanal 5 wird aus den

Kanälen 1 bis 4 summiert

5-Kanal Eingangsmodus: Alle Eingangskanäle werden verwendet

Kanal 1 & 2 Einstellungen

LEVEL: Einstellung der Eingangsempfindlichkeit

HPF: Einstellung der Hochpass-Trennfrequenz (10 Hz ~ 4000 Hz)

Kanal 5 Einstellungen

LEVEL: Einstellung der Eingangsempfindlichkeit

LPF: Einstellung der Tiefpass-Trennfrequenz (50 Hz ~ 250 Hz)

Kanal 3 & 4 Einstellungen

LEVEL: Einstellen der Eingangsempfindlichkeit

HPF: Einstellung der Hochpass-Trennfrequenz (10 Hz ~ 4000 Hz)

LPF: Einstellung der Tiefpass-Trennfrequenz (50 Hz ~ 4000 Hz)

X-OVER Schalter: Hochpass- oder Bandpass-Betrieb (HPF & LPF)

Subwoofer Anschluss

Zum Anschluss der Subwoofer-Lautsprecherkabel

Lautsprecher Anschluss

(Kanal 1&2)

Zum Anschluss der Lautsprecherkabel von Kanal 1 und 2

Lautsprecher Anschluss

(Kanal 3&4)

Zum Anschluss der Lautsprecherkabel von Kanal 3 und 4

Betriebsanzeige

Leuchtet im Betrieb

Störungsanzeige

Leuchtet bei einem Defekt oder Überhitzung

Stromversorgung

REM Remote-Leitung

GROUND Masse Anschluss

BATT+ +12 Volt Anschluss (Batterie)

Hinweis: Bei Verwendung des Hochpegeleingangs wird Remote-Leitung benötigt.

Hochpegel-Eingang

Position / Farbe

Verbindung

Position / Farbe

Verbindung

1 – weiß

Kanal 1 (+)

3 – grün

Kanal 3 (+)

1 – weiß / schwarz

Kanal 1 (-)

3 – grün / schwarz

Kanal 3 (-)

2 – grau

Kanal 2 (+)

4 – violett

Kanal 4 (+)

2 – grau / schwarz

Kanal 2 (-)

4 – violett / schwarz

Kanal 4 (-)

GROUND ZERO GZHA MINI FIVE

HYDROGEN SERIES

Fehlerdiagnose

Fehlerbild Kontrolle Hilfe

Keine Tonausgabe

Leuchtet die POW LED?

Sicherung prüfen

Remote Kabel prüfen

+12 Volt prüfen

Masse prüfen

Leuchtet die PRO LED?

Kurzschluss am Lautsprecher

Gerät überhitzt

Gerät defekt

Verstärker schaltet

nicht ein

Keine Stromzufuhr

Sicherung prüfen

+12 Volt prüfen

Masse prüfen

Keine Spannung am Remote Remote am Radio prüfen

Ton fehlt an einem Kanal

Lautsprecherkabel unbeschädigt? Überprüfen Sie auf Kurzschlüsse oder offene Verbindungen

Cinch / Lautsprecherkabel prüfen Kabel/Stecker beschädigt

Verstärker schaltet bei

Lautstärke ab Lautsprecherimpedanz prüfen

Prüfen Sie, ob der Widerstand am LS Terminal von 2 Ohm nicht

unterschritten wird

Störungsanzeige leuchtet

Verstärker überhitzt Lautstärke verringern oder Gerät einige Zeit abschalten

Kurzschluss am Lautsprecheranschluss Lautsprecherkabel auf Kurzschluss prüfen

GROUND ZERO GZHA MINI FIVE

HYDROGEN SERIES

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder

unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils

persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin,

Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei

dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche

Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne

bevorzugt.

GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei

der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst

realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des

Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE

MUSIC!

GROUND ZERO GZHA MINI FIVE

HYDROGEN SERIES

Garantiebedingungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und

in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung

beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder

bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftige Änderungen oder

Verbesserungen an Produkten vorzunehmen, ohne zuvor darüber zu informieren.

Ground Zero GmbH

Erlenweg 25

85658 Egmating

Germany

Tel. +49 (0)8095/873 830

www.ground-zero-audio.com

HYDROGEN SERIES

AMPLIFIER

GZHA MINI FIVE

Owner´s manual

Features

•High-efficient class D mini amplifier

•4 channel full range & 1 channel for subwoofers

•2 ohm stable / 4 ohm stable in bridged mode

•1 ohm stable (channel 5)

•Adjustable active crossover (2-/3-way)

•HPF (channel 1-4): 10 – 4000 Hz (12 dB/Oct)

•LPF (channel 3-4): 50 – 4000 Hz (12 dB/Oct)

•LPF (channel 5): 50 –250 Hz (12 dB/Oct)

•HPF or BPF (HPF&LPF) selection (channel 3-4)

•5 x RCA input / 4 x high level input / auto-on

•Input mode selection (2-/4-/5-channel)

•Subwoofer level remote control (channel 5)

GROUND ZERO GZHA MINI FIVE

HYDROGEN SERIES

General mounting instructions

•As a precaution, it is recommended to disconnect the vehicles battery before mounting the amplifier.

(Note: For new vehicles, disconnecting the battery might cause various errors in your vehicle´s electric

system that can be cleared only by authorized service partners of your vehicle´s manufacturer! Please

ask your service partner first before disconnecting the battery!)

•The power supply wire (+12 V) has to be protected within max. 20 cm / 8” by a main fuse holder with a

fuse value matching the recommendation for your amplifier

(Note: If there is more than one amplifier connected using this power wire, the main fuse value must be

equal to the sum of the recommended fuses of all connected devices. However, make sure the diameter

of your power wire will be enough for the required current!)

•If necessary, replace a defective fuse by a fuse with identical quality and value

•Never drill a hole to the vehicle´s gas tank or brake lines, to wirings or any other important vehicle parts!

•Never pass wires over sharp edges or vehicle parts due avoid any kind of damage

•Keep the wiring away from the antenna and electronic devices contributing to radio reception

•Lay the power supply wiring always separated from speaker wiring to avoid disturbance

•The amplifier contains a temperature protection circuit that turns the device off in case of overheating.

After a certain cooling time, it will turn on automatically. To avoid heat build-up, enough air supply for

cooling must be provided. Never cover the surface of the amplifier´s heatsink entirely

•The amplifier should NEVER be mounted onto a vibrating part or surface such as a subwoofer enclosure.

This might lead to malfunction due to loosened electrical parts inside the amplifier.

•Some amplifiers offer a high-level input option, however if a pre-amplified output (RCA) is available (at

the head unit), it is strongly recommended to make use of them.

GROUND ZERO products are engineered in Germany

GROUND ZERO - international sponsor of

Inhaltsverzeichnis

Sprachen:

Andere Ground Zero Verstärker Handbücher

Ground Zero

Ground Zero GZIA 2075HPX Bedienungsanleitung

Ground Zero

Ground Zero GZPA 1.10000SPL-HC Bedienungsanleitung

Ground Zero

Ground Zero TITANIUM GZTA 5120X Bedienungsanleitung

Ground Zero

Ground Zero Iridium GZIA 1.1000DX-II Bedienungsanleitung

Ground Zero

Ground Zero HYDROGEN SERIES Bedienungsanleitung

Ground Zero

Ground Zero GZTA 2155X-II Bedienungsanleitung

Ground Zero

Ground Zero RADIOACTIVE GZRA 1.1650D Bedienungsanleitung

Ground Zero

Ground Zero Competition Series Bedienungsanleitung

Ground Zero

Ground Zero HYDROGEN SERIES Bedienungsanleitung

Ground Zero

Ground Zero Competition Series Bedienungsanleitung

Ground Zero

Ground Zero RADIOACTIVE Series Bedienungsanleitung

Ground Zero

Ground Zero Uranium-SQ Series Bedienungsanleitung

Ground Zero

Ground Zero Competition Series Bedienungsanleitung

Ground Zero

Ground Zero GZCA 3.0SPL-M1 Bedienungsanleitung

Ground Zero

Ground Zero HYDROGEN GZHA 2400XII Bedienungsanleitung

Ground Zero

Ground Zero TITANIUM GZTA 1.1200DX Bedienungsanleitung

Ground Zero

Ground Zero HYDROGEN SERIES Bedienungsanleitung

Ground Zero

Ground Zero PLUTONIUM GZPA 1.6000D Bedienungsanleitung

Ground Zero

Ground Zero NUCLEARGZNA 1.2500DXII Bedienungsanleitung

Ground Zero

Ground Zero GZUA 2.250SQ-PLUS Bedienungsanleitung

Ground Zero

Ground Zero IRIDIUM SERIES Bedienungsanleitung

Ground Zero

Ground Zero GZRA 4HD Bedienungsanleitung

Ground Zero

Ground Zero GZPA 1.6K-HCX Bedienungsanleitung

Ground Zero

Ground Zero FERRUM GZFA 4.100 Bedienungsanleitung

Beliebte Verstärker Handbücher anderer Marken

ASTRO

ASTRO HVO V40 P Bedienungsanleitung

Marantz

Marantz SUPERSCOPE BLA-545 Montageanleitung

NAD

NAD CI980 Bedienungsanleitung

Technics

Technics SE-CH770 Bedienungsanleitung

Harman Kardon

Harman Kardon HK6300 Bedienungsanleitung

NAD

NAD T975 Bedienungsanleitung

McIntosh

McIntosh MA6850 Bedienungsanleitung

Electro-Harmonix

Electro-Harmonix ENGLISH MUFF’N Bedienungsanleitung

Viatron

Viatron Autrix Bedienungsanleitung

GME

GME GA9800 Bedienungsanleitung

Atlas

Atlas CP700 Bedienungsanleitung

Roland

Roland KC-1000 Bedienungsanleitung

Pyle

Pyle PFMRA350BW Bedienungsanleitung

Advantage

Advantage S-250 Bedienungsanleitung

IRT Electronics

IRT Electronics DVA-3007 Bedienungsanleitung

Dimavery

Dimavery BA-100 Series Bedienungsanleitung

Sony

Sony XM-S400D Bedienungsanleitung

Schertler

Schertler ROY X Bedienungsanleitung
