Ground Zero GZTA 4230X-B Bedienungsanleitung

TITANIUM SERIES

POWER AMPLIFIER

GZTA 4230X-B

Owner´s Manual

Features

•4-channel Mosfet high power amplifier

•2-ohms stable / 4-ohms stable in bridged mode

•Adjustable Bass Boost (@ 45 Hz)

•Adjustable crossover (HPF or LPF/BPF)

•HPF: 5 – 500 Hz

•LPF: 40 – 4000 Hz

•High pass filter usable as subsonic filter

•Active BIAS control (automatic)

•4x RCA low level input

•Adjustable input sensitivity

•Soft delayed remote turn-on

•Large dimensional power wire terminal

•Thermal / short circuit / overload protection

•Operation / protection circuit indicator

GROUND ZERO GZTA 4230X-B

TITANIUM SERIES

General mounting instructions

•As a precaution, it is recommended to disconnect the vehicles battery before mounting the amplifier.

Note: For new vehicles, disconnecting the battery might cause various errors in your vehicle´s electric system that can be

cleared only by authorized service partners of your vehicle´s manufacturer! Please ask your service partner first before

disconnecting the battery!

•The power supply wire (+12 V) has to be protected within max. 20 cm / 8” by a main fuse holder with a

fuse value matching the recommendation for your amplifier

Note: If there is more than one amplifier connected using this power wire, the main fuse value must be equal to the sum

of the recommended fuses of all connected devices. However, make sure the diameter of your power wire will be

enough for the required current!

•If necessary, replace a defective fuse by a fuse with identical quality and value

•Never drill a hole to the vehicle´s gas tank or brake lines, to wirings or any other important vehicle parts!

•Never pass wires over sharp edges or vehicle parts due avoid any kind of damage

•Keep the wiring away from the antenna and electronic devices contributing to radio reception

•Lay the power supply wiring always separated from speaker wiring to avoid disturbance

•The amplifier contains a temperature protection circuit that turns the device off in case of overheating. After

a certain cooling time, it will turn on automatically. To avoid heat build-up, enough air supply for cooling

must be provided. Never cover the surface of the amplifier´s heatsink entirely

•The amplifier should NEVER be mounted onto a vibrating part or surface such as a subwoofer enclosure.

This might lead to malfunction due to loosened electrical parts inside the amplifier.

•Some amplifiers offer a high-level input option, however if a pre-amplified output (RCA) is available (at the

head unit), it is strongly recommended to make use of them.

GROUND ZERO products are engineered in Germany

GROUND ZERO - international sponsor of

GROUND ZERO GZTA 4230X-B

TITANIUM SERIES

Specifications

Model

GZTA 4230X-B

Amplifier type

4 channel class A/B high power amplifier

Output power

4 x 140 W RMS @ 4 Ohm ≤ 1% THD+N

4 x 230 W RMS @ 2 Ohm ≤ 1% THD+N

4 x 275 W max @ 2 Ohm ≤ 10% THD+N

2 x 460 W bridged @ 4 Ohm ≤ 1% THD+N

2 x 550 W bridged @ 4 Ohm ≤ 10% THD+N

Damping factor

> 150

High pass crossover

HPF: 5 Hz – 500 Hz

Low pass crossover (BP)

LPF: 40 Hz – 4000 Hz (HPF active for band pass configuration)

Frequency response

5 Hz – 38 kHz (±1 dB)

Bass Boost (on channel 3/4)

0 to 12 dB (@ 45 Hz)

Input sensitivity

0.5 V – 9 V (±5%)

Fuse(s)

2x 40 A

Dimensions

w x h x l (mm/inch)

230 x 53 x 476

9.04” x 2.09” x 18.74”

GZTA 4230X-B

yellow color side panels included

GROUND ZERO GZTA 4230X-B

TITANIUM SERIES

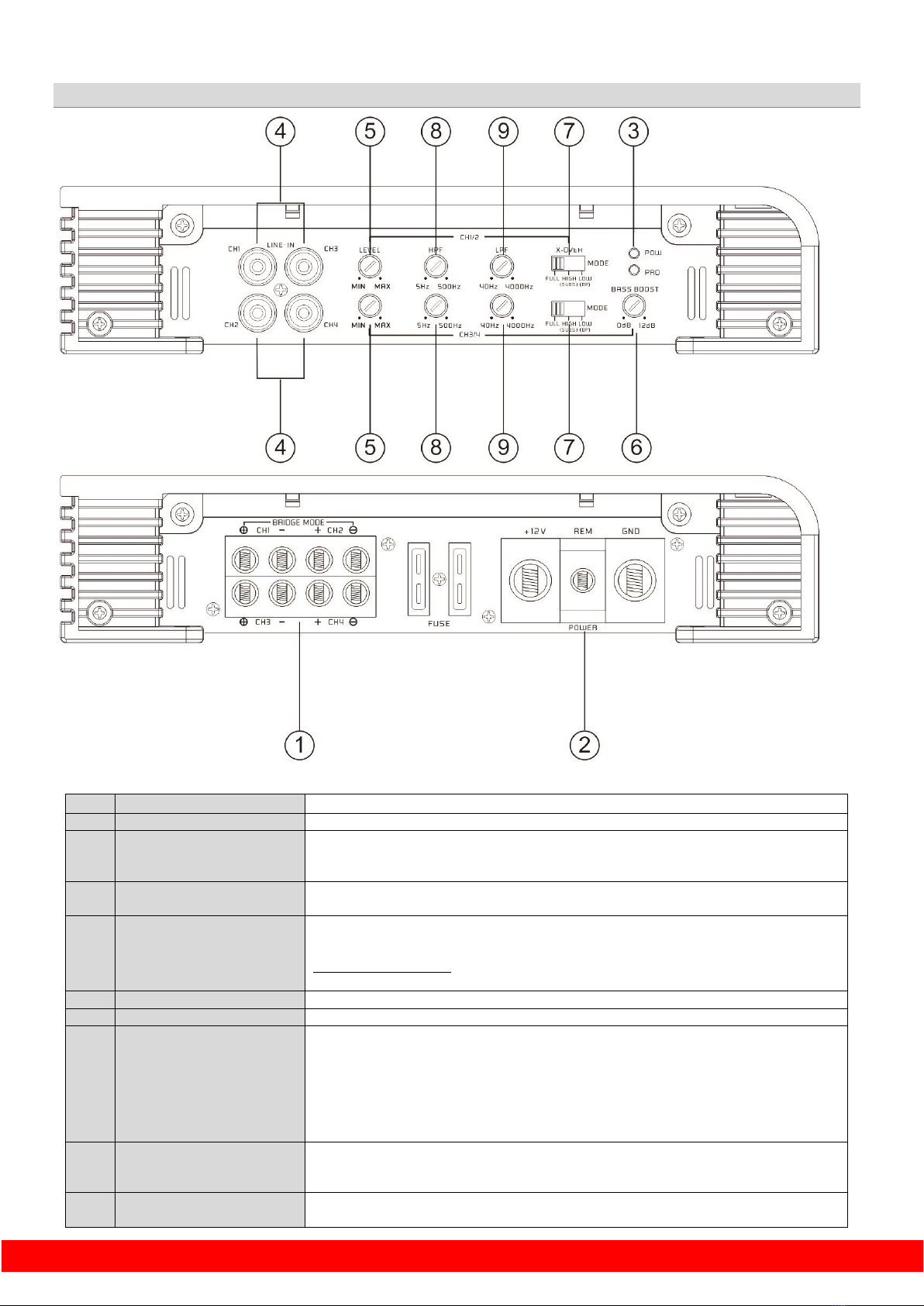

Controls and features

Function

Speaker terminal

Speaker connection

Power supply terminal

GROUND -> ground terminal

REM -> remote wire

BATT+ -> +12 Volt wire from battery terminal

Status LEDs

POW -> green -> ok (correct operation)

PROT -> red -> error / protection

Signal input (RCA)

Input sockets to connect RCA wires - to avoid any malfunction, it is recommended to use

only high quality RCA cables

Cable recommendation:

GCZZ X-TP series (available lengths 0.57 / 1.14 / 3.14 / 5.49 m)

Input sensitivity

Controller to adjust the input sensitivity

Bass Boost (on channel 3/4)

Controller to adjust the bass boost level ( 0 to +12 dB at 45 Hz)

Crossover / Mode switch

To setup the crossover for the required use of the amplifier

FULL – entire frequency range will be reproduced

HIGH (SUBS) – only mid/high frequencies are reproduced according the control (8)

LOW (BP)* – only low frequencies are reproduced according the control (9)

*: Set to LOW filter, the high-pass filter (SUBSONIC) will be activated simultaneously

resulting in a band-pass filter (5 Hz 4000 Hz)

High pass (HPF) control

(Subsonic)

To adjust the required crossover point. Frequencies below the selected crossover point will

be filtered (5 Hz to 500 Hz).

This control will also be activated at MODE switch set to LOW (7)

Low pass (LPF) control

(Bandpass)

To adjust the required crossover point. Frequencies above the selected crossover point will

be filtered (40 Hz to 4000 Hz)

GROUND ZERO GZTA 4230X-B

TITANIUM SERIES

Stereo mode

Bridged mode

Trouble shooting guide

Symptoms

Check / Cause

Action

No audible sound Does the POW LED turn to green?

Check protection fuse(s) of the amplifier

Check remote wire connection (RCA input mode)

Check +12 Volt power supply wire connection

Check ground wire connection

Did the PRO LED turned to red?

Check for speaker short or amplifier overheating

Device does not turn on

Power supply of the amplifier?

Check power wire or connections

Remote wire powered? (RCA input mode)

Check remote wire connection to the head unit

No sound on one channel

Speaker wiring undamaged?

Check for short circuit or open connections

Input signal on both RCA leads?

Reverse left and right RCA inputs to check the

audio input signal

Device turns off at medium

/ high volume

Load impedance of each speaker correct? Check if each speaker load impedance matches

the technical specifications of the amplifier

Status LED turned on red

Temperature protection circuit active

Decrease head units volume / wait for cooling

Speaker wires short / speaker damaged

Check speaker / wires and insulate if necessary

GROUND ZERO GZTA 4230X-B

TITANIUM SERIES

Terms of warranty

The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and their

terms and conditions. For further information contact your local retailer or distributor.

Listening to music can be emotional, impressive, relaxing or enjoyable. At that, it

doesn´t really matter what kind of music is the personal favorite, whether it´s

Instrumental, Jazz, Electro, Latin, Classic, Rock or any other music direction.

However, audio reproduction quality at each desired volume is elementary. Some

music styles require higher levels while others prefer the soft tones. .

GROUND ZERO considers all the different wishes of customers during the

development of new products. Along with this, the target is to create the most

realistic sound, to transfer the soul of the music and the intention of the performer.

Summarized to one phrase: RESPECT THE MUSIC!

Ground Zero GmbH

Erlenweg 25

85658 Egmating

Germany

Tel. +49 (0)8095/873 830

www.ground-zero-audio.com

TITANIUM SERIES

VERSTÄRKER

GZTA 4230X-B

Bedienungsanleitung

Ausstattungsmerkmale

•4-Kanal Mosfet-Hochleistungsverstärker

•2-Ohm stabil / 4-Ohm stabil in Brückenschaltung

•Regelbare Bassanhebung (Bass Boost) bei 45 Hz

•Einstellbare Frequenzweiche (HPF oder LPF/BPF)

•HPF: 5 – 500 Hz (paarweise für Kanal 1/2 und 3/4)

•LPF: 40 – 4000 Hz (paarweise für Kanal 1/2 und 3/4)

•Hochpassfilter als Subsonic-Filter nutzbar

•Aktive BIAS Regelung (automatisch)

•4x Cinch (RCA) Eingang

•Regelbare Eingangsempfindlichkeit

•Einschaltverzögerung

•Großdimensionierter Kabelanschluss

•Temperatur- / Kurzschluss- / Überlastschutzschaltung

•Betriebsanzeige / Anzeige der Schutzschaltung

GROUND ZERO GZTA 4230X-B

TITANIUM SERIES

Allgemeine Montagehinweise

•Als Vorsichtsmaßnahme wird empfohlen, die Fahrzeugbatterie vor der Installation zu trennen! (Hinweis:

Bei einigen neueren Fahrzeugen kann das Trennen der Batterie zu Fehlermeldungen der Bordelektrik

führen, welche ausschließlich durch eine autorisierte Fachwerkstatt gelöscht werden können. Bitte

beachten Sie Hinweise in der Betriebsanleitung des Fahrzeuges oder fragen Sie einen Servicepartner für

Ihr Fahrzeug, bevor Sie die Batterie trennen!)

•Das Hauptstromkabel muss innerhalb der ersten 20 cm nach dem Anschluss und der Batterie durch eine

geeignete Sicherung mit dem in der Anleitung genannten Wert abgesichert werden.

(Hinweis: Wenn das Hauptstromkabel mehrere Verbraucher versorgt, sollte der Wert der Summe aller

empfohlenen Sicherungswerte entsprechen. Hierbei muss gewährleistet sein, dass der gewählte

Kabelquerschnitt für eine entsprechende Stromhöhe geeignet ist.)

•Wenn notwendig, sollten defekte Sicherungen ausschließlich durch neue Sicherungen derselben Qualität

und mit identischem Sicherungswert ersetzt werden

•Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!

•Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten

•Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen,

die für den Radioempfang wichtig sind

•Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen

•Der Verstärker verfügt über eine thermische Schutzschaltung, welche bei zu hoher Temperatur das Gerät

abschaltet; nach der Abkühlung schaltet sich dieses wieder selbstständig ein. Um einen Wärmestau zu

vermeiden, sollte für ausreichende Luftzufuhr zur Kühlung gesorgt werden. Die Oberfläche des

Kühlkörpers darf nicht vollflächig abgedeckt werden

•Der Verstärker sollte NIEMALS auf stark vibrierenden Bauteilen oder Oberflächen montiert werden wie

z.B. Subwoofer-Gehäusen. Dies könnte zu Fehlfunktionen aufgrund sich gelöster Bauteile führen

GROUND ZERO Produkte werden in Deutschland entwickelt

GROUND ZERO - internationaler Sponsor der

GROUND ZERO GZTA 4230X-B

TITANIUM SERIES

Technische Daten

Modell

GZTA 4230X-B

Verstärkerart

4-Kanal Mosfet Hochleistungsverstärker

Ausgangsleistung

4 x 140 W RMS @ 4 Ohm ≤ 1% THD+N

4 x 230 W RMS @ 2 Ohm ≤ 1% THD+N

4 x 275 W max @ 2 Ohm ≤ 10% THD+N

2 x 460 W bridged @ 4 Ohm ≤ 1% THD+N

2 x 550 W bridged @ 4 Ohm ≤ 10% THD+N

Dämpfungsfaktor

> 150

Hochpass Weiche

HPF: 5 – 500 Hz

Tiefpass Weiche (BP)

LPF: 40 – 4000 Hz (HPF aktiv für Bandpass-Konfiguration)

Frequenzgang

5 Hz – 38 kHz (±1 dB)

Bass Boost (für die Kanäle 3/4)

0 bis 12 dB (45 Hz)

Eingangsempfindlichkeit

0.5 – 9 V (±5%)

Sicherung(en)

2x 40 A

Abmessungen

B x H x L (mm / Inch)

230 x 53 x 476 mm

9.04 x 2.09 x 18.74”

GZTA 4230X-B

yellow color side panels included

GROUND ZERO GZTA 4230X-B

TITANIUM SERIES

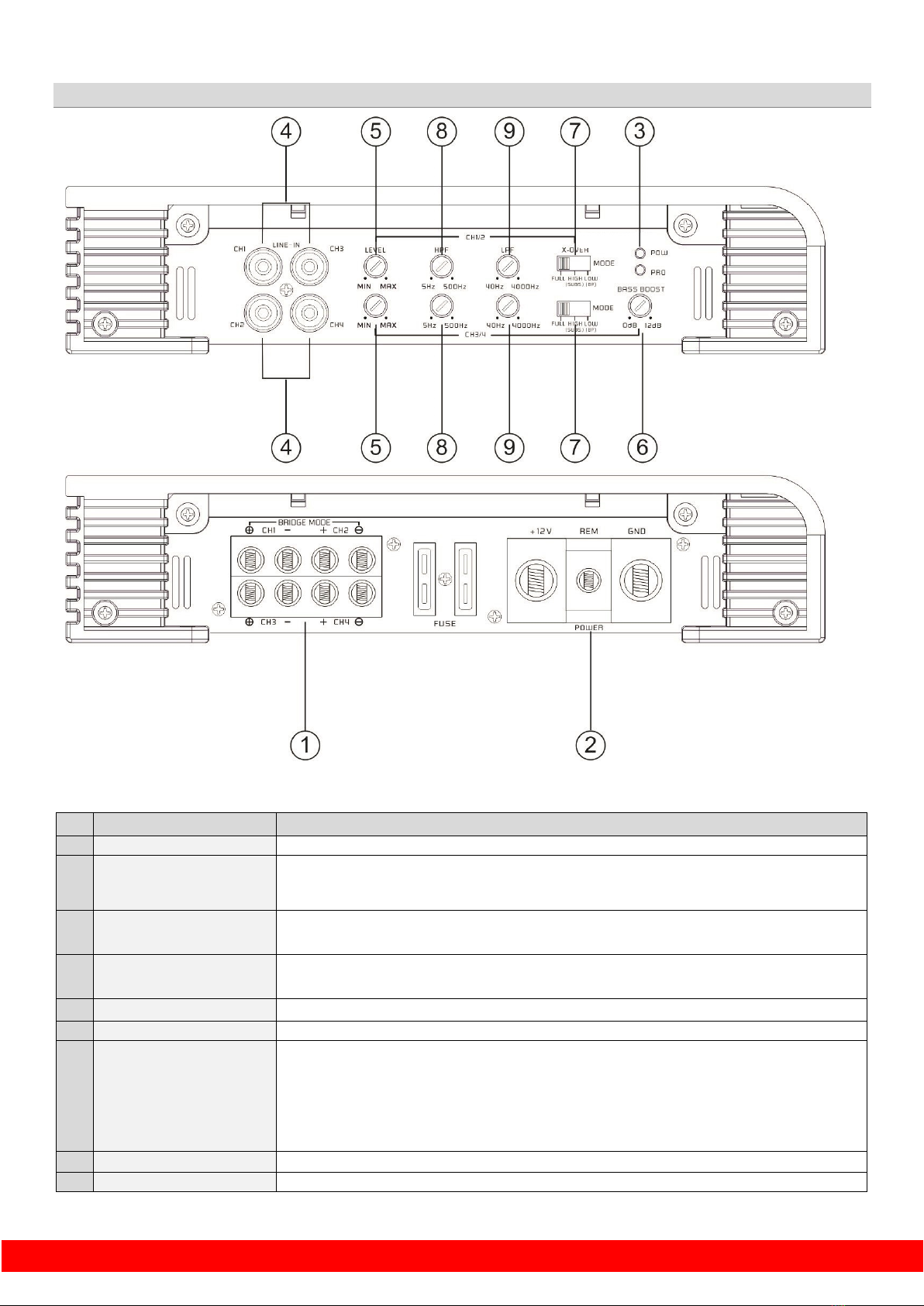

Einstellungen und Funktionen

Funktion

Lautsprecheranschluss

Zum Anschluss der Lautsprecherkabel

Stromanschluss

GND Masse Anschluss

REM Remote Antennenanschluss

BATT +12 Volt (Batterie)

Zustandsanzeige

Grün OK (Gerät in Betrieb)

Rot Fehler (Gerät in Schutzschaltung)

Signaleingang

Zum Anschluss des Vorverstärker-Ausgangs (RCA) des Steuergerätes oder einer separaten aktiven

Frequenzweiche (z.B. DSP)

Eingangsempfindlichkeit

Zur Einstellung der Eingangsempfindlichkeit

Bass Boost - Regler

Zum Einstellen des Bass Boost Levels im Bereich von 0 bis +12 dB (für die Kanäle 3/4)

Mode - Schalter

Zur Auswahl der Frequenzweichenfunktion

LOW*: Es werden nur Frequenzen unterhalb der gewählten Trennfrequenz übertragen (LPF)

FULL: Alle Frequenzen werden übertragen

HIGH: Es werden nur Frequenzen oberhalb der gewählten Trennfrequenz übertragen (HPF)

*bei Wahl der LOW Einstellung ist auch der Hochpassfilter aktiv und kann als Subsonic-Filter

(SUBS) eingesetzt werden. Dies entspricht einer Bandpass-Filter Funktion (BP)

Hochpass - Regler

HPF: Einstellung der Hochpass-Trennfrequenz (zwischen 5 und 500 Hz)

Tiefpass - Regler

LPF: Einstellung der Tiefpass-Trennfrequenz (zwischen 40 und 4000 Hz)

Inhaltsverzeichnis

Sprachen:

Andere Ground Zero Verstärker Handbücher

Ground Zero

Ground Zero Competition Series Bedienungsanleitung

Ground Zero

Ground Zero Uranium GZUA 1.1000DX Bedienungsanleitung

Ground Zero

Ground Zero GZIA 1.300HPX-B Bedienungsanleitung

Ground Zero

Ground Zero Competition Series Bedienungsanleitung

Ground Zero

Ground Zero GZCS 4.60ISO Bedienungsanleitung

Ground Zero

Ground Zero Iridium GZIA 1.1000DX-II Bedienungsanleitung

Ground Zero

Ground Zero RADIOACTIVE Series Bedienungsanleitung

Ground Zero

Ground Zero GZCA 5.0SPL-M1 Bedienungsanleitung

Ground Zero

Ground Zero TITANIUM-Series Bedienungsanleitung

Ground Zero

Ground Zero TITANIUM GZTA 1.1200DX Bedienungsanleitung

Ground Zero

Ground Zero GZHA MINI ONE Bedienungsanleitung

Ground Zero

Ground Zero RADIOACTIVE GZRA 1.1650D Bedienungsanleitung

Ground Zero

Ground Zero IRIDIUM SERIES Bedienungsanleitung

Ground Zero

Ground Zero GZTA 2255X-B Bedienungsanleitung

Ground Zero

Ground Zero TITANIUM Series Bedienungsanleitung

Ground Zero

Ground Zero RADIOACTIVE Series Bedienungsanleitung

Ground Zero

Ground Zero GZIA 1.1150D Bedienungsanleitung

Ground Zero

Ground Zero FERRUM GZFA 4.100 Bedienungsanleitung

Ground Zero

Ground Zero HYDROGEN GZHA 1.1200DXII Bedienungsanleitung

Ground Zero

Ground Zero HYDROGEN SERIES Bedienungsanleitung

Ground Zero

Ground Zero Plutonium GZPA 1.4000DXII Bedienungsanleitung

Ground Zero

Ground Zero RadioActive GZRA 1.1000D D-Class Bedienungsanleitung

Ground Zero

Ground Zero GZRA 1.2500D Bedienungsanleitung

Ground Zero

Ground Zero Competition Series Bedienungsanleitung

Beliebte Verstärker Handbücher anderer Marken

ASTRO

ASTRO HVO V40 P Bedienungsanleitung

Marantz

Marantz SUPERSCOPE BLA-545 Montageanleitung

NAD

NAD CI980 Bedienungsanleitung

Technics

Technics SE-CH770 Bedienungsanleitung

Harman Kardon

Harman Kardon HK6300 Bedienungsanleitung

NAD

NAD T975 Bedienungsanleitung

McIntosh

McIntosh MA6850 Bedienungsanleitung

Electro-Harmonix

Electro-Harmonix ENGLISH MUFF’N Bedienungsanleitung

Viatron

Viatron Autrix Bedienungsanleitung

GME

GME GA9800 Bedienungsanleitung

Atlas

Atlas CP700 Bedienungsanleitung

Roland

Roland KC-1000 Bedienungsanleitung

Pyle

Pyle PFMRA350BW Bedienungsanleitung

Advantage

Advantage S-250 Bedienungsanleitung

IRT Electronics

IRT Electronics DVA-3007 Bedienungsanleitung

Dimavery

Dimavery BA-100 Series Bedienungsanleitung

Sony

Sony XM-S400D Bedienungsanleitung

Schertler

Schertler ROY X Bedienungsanleitung
