HAGOR 8209 Bedienungsanleitung

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

Installationsanleitung

HP Twin Stand | Art.-Nr.: 8209

DE Installationsanleitung

ES Guía de instalación

GB Installation manual

FR Guide d‘installation

SE Installationsanvisning

TR Yükleme Rehberi

RU инструкция по установке

NL Installatievoorschrift

CN 安装指南

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

Achtung!

Technische Geräte stellen einen beträchtlichen Wert dar. Sie sollten daher bei

der Installation vorsichtig mit den Komponenten umgehen und diese bei Bedarf

schützen.

Auch sollte, falls nötig, der Installtionsbereich abgesichert werden. Herabfallen-

de Teile können zu Verletzungen und Materialschäden führen.

Die im Lieferumfang enthaltenen Materialien sind unter Umständen nicht für die

speziellen Gegebenheiten am Installationsort geeignet. Bitte prüfen Sie dies

vorab und ersetzen Sie diese bei Bedarf durch geeignete Materialien.

Falls Sie Bezüglich der Installation des Produkts unsicher sind oder noch Fra-

gen haben wenden Sie sich an uns oder anderes ausgebildetes Fachpersonal.

Caution!

Technical devices are of considerable value. You should therefore handle the

components carefully during installation and protect them if necessary.

If necessary, the installation area should also be secured. Falling parts can cause

injuries and material damage.

The materials included in the scope of delivery may not be suitable for the spe-

cial conditions at the installation site. Please check this in advance and replace it

with suitable materials if necessary.

If you are unsure about the installation of the product or have any questions,

please contact us or other trained specialists.

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

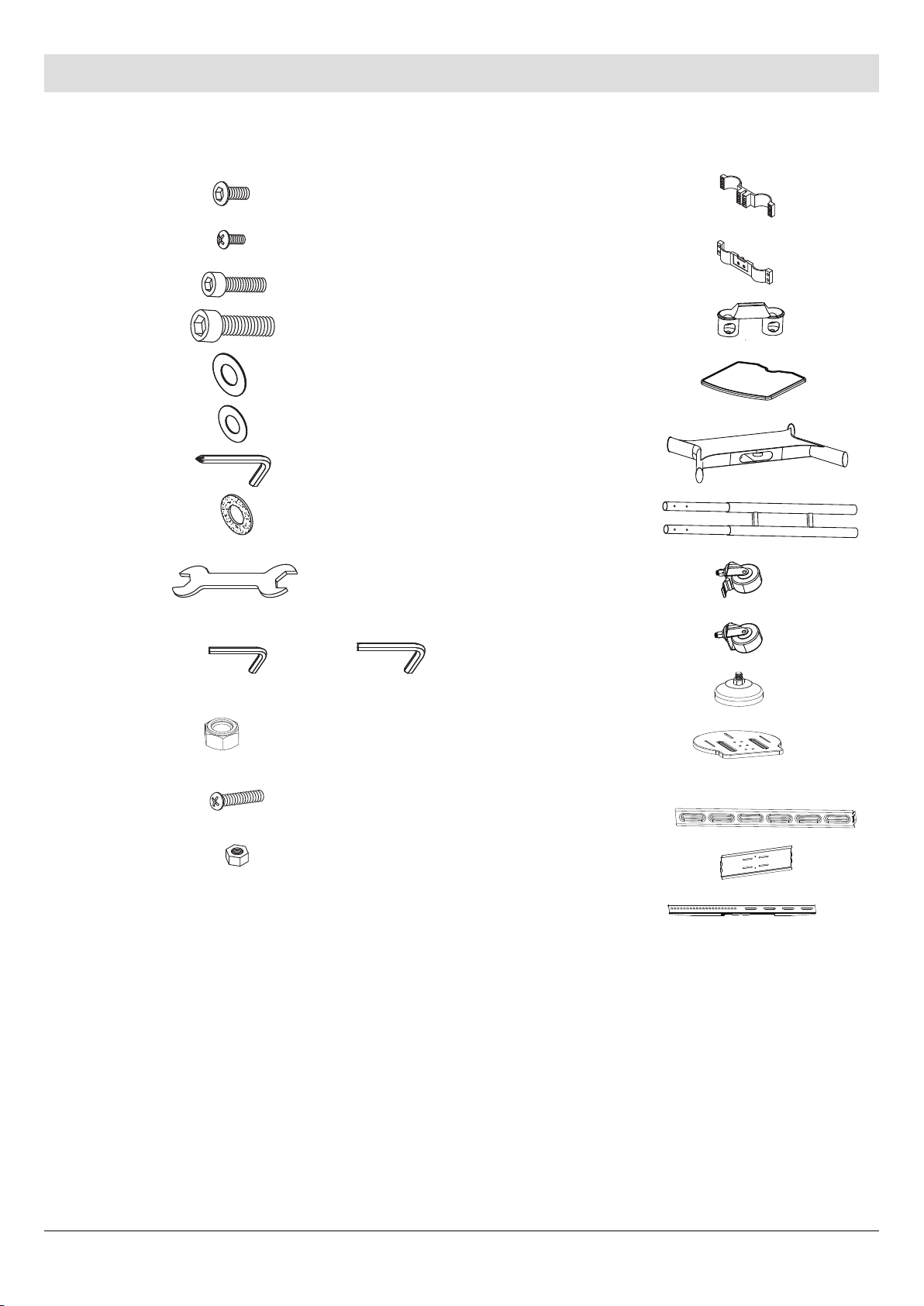

Lieferumfang | Scope of delivery

M6x10 mm

M8x60 mm

M10x35 mm

D10

14 mm - 17 mm

6 mm

D10 rubber

M6x30 mm

M8x14 mm

A 2x

B 2x

D 2x

E 2x

F 6x

K 6x

M 6x

N 6x

G 1x

I 1x

J 1x 8 mm1x 5mm

C 4x

H 4x

O 1x

P 1x

Q 1x

R 1x

S 1x

T 1x

U 2x

V 2x

U1 4x

W 1x

X 1x

Y 1x

Z 2x

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

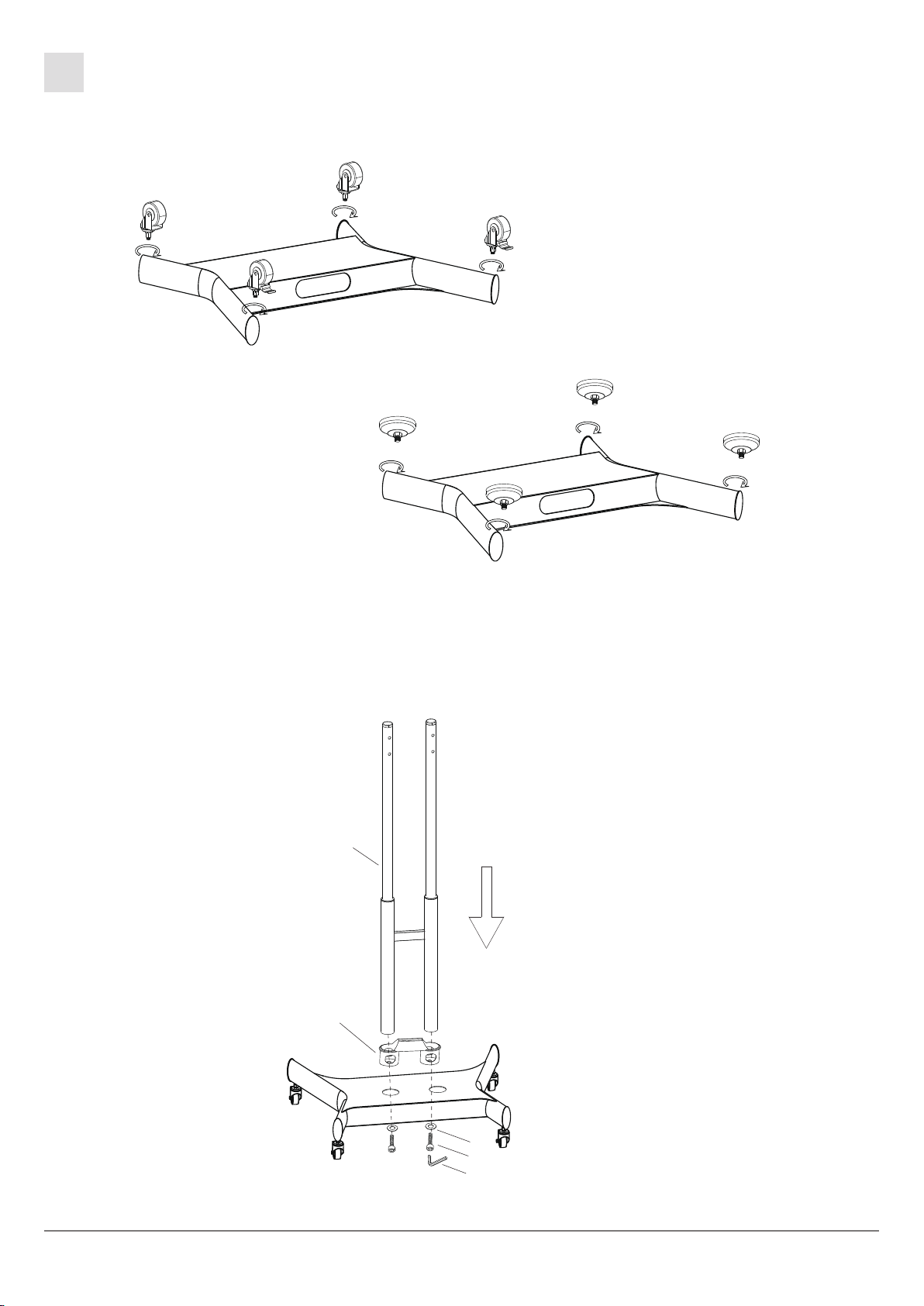

Wahlweise mit Lenkrollen oder Stellfüßen verwendbar.

Can be used with castors or adjustable feet.

Ex2

Dx2

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

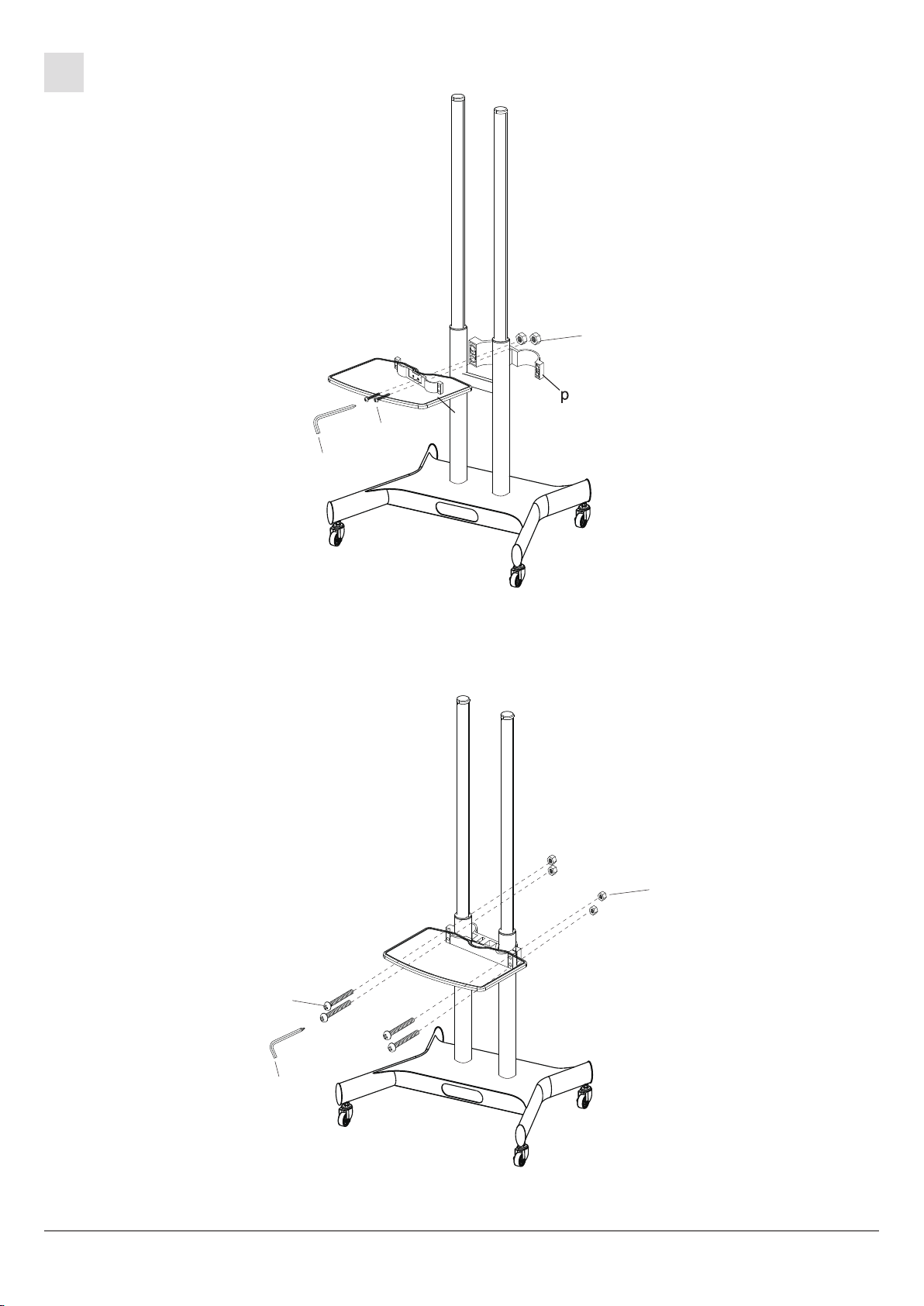

Nx2

Mx2

Nx4

Mx4

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

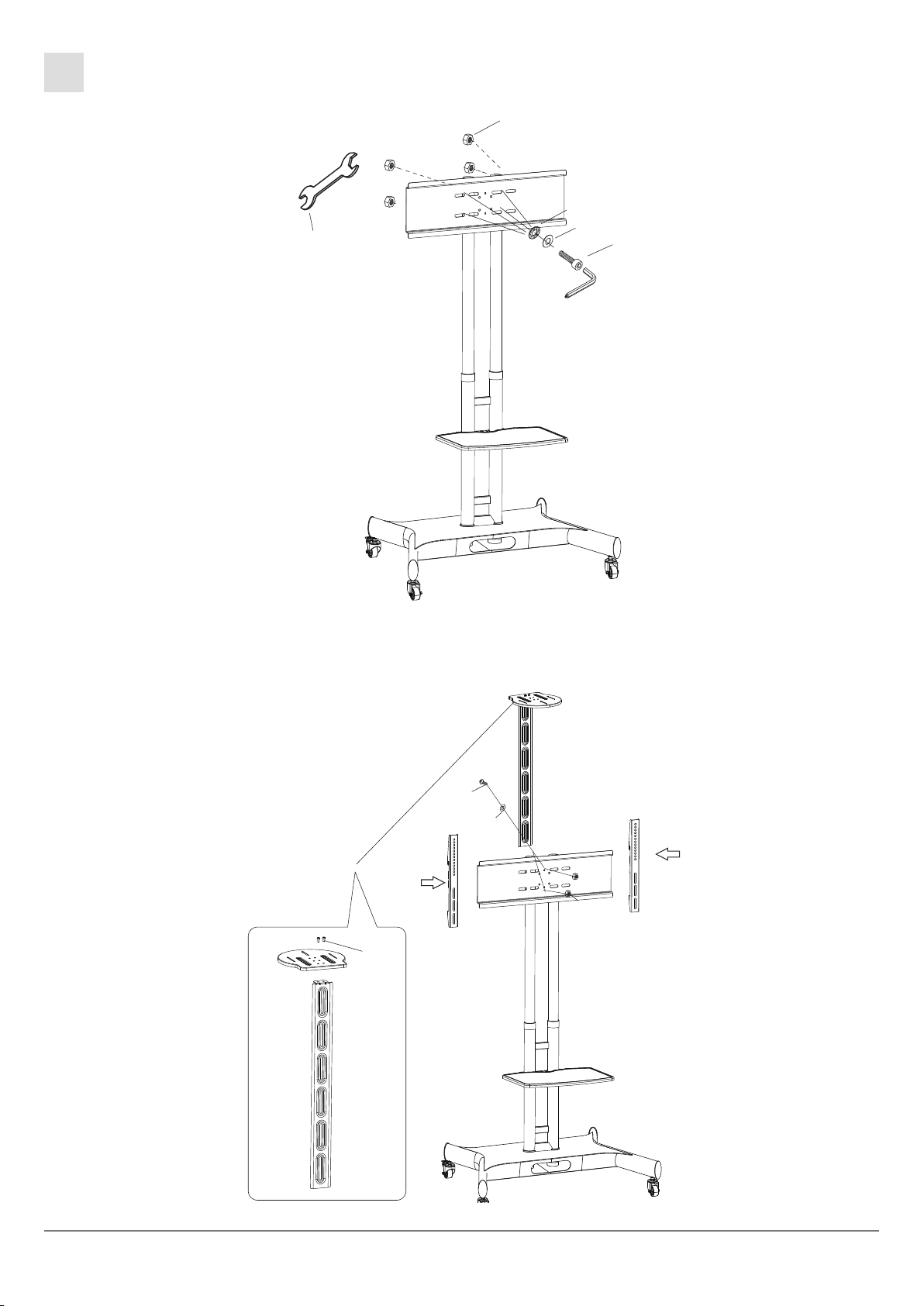

Cx4

Fx4

Hx4

Kx4

Ax2

Fx2

Bx2

Kx2

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

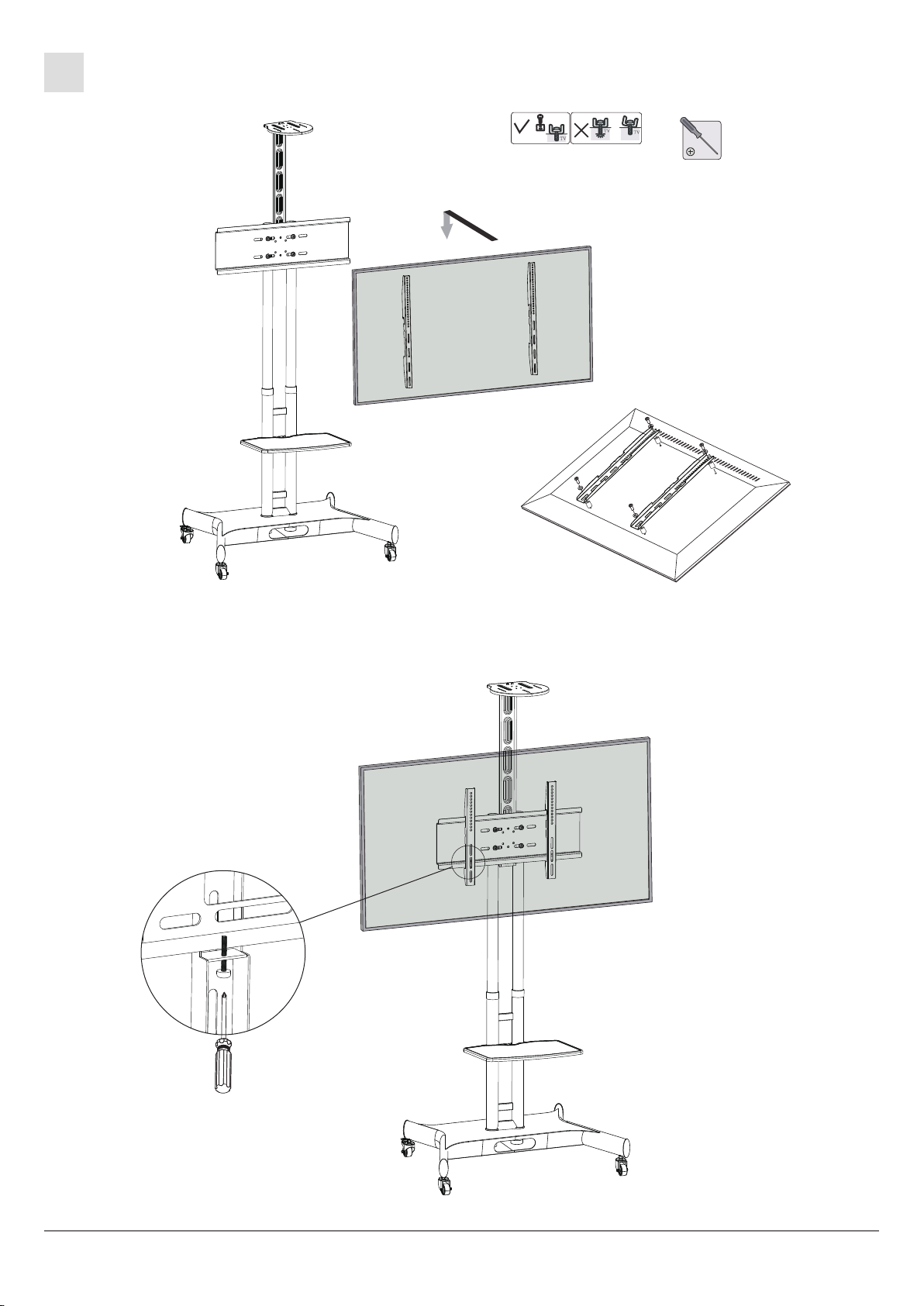

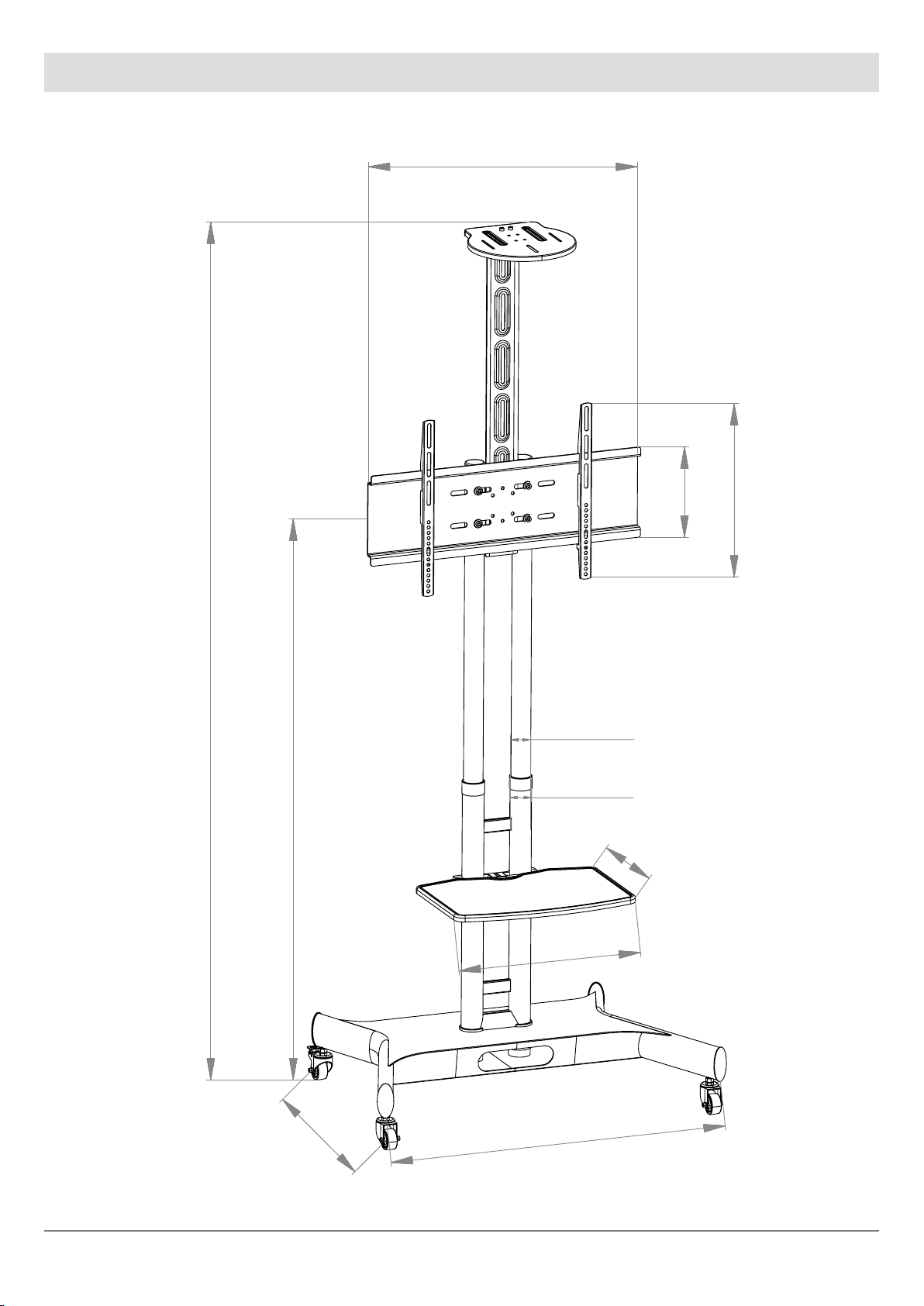

Abmessungen | Dimensions

680 mm

900 mm

635 mm

215 mm

430 mm

max. 2190 mm

min. 1200 - max. 1500 mm

Ø 45 mm

Ø 50 mm

310 mm

450 mm

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de
