HAGOR HA Tablestand Bedienungsanleitung

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

Installationsanleitung

HA Tablestand | Art.-Nr.: 8700

DE Installationsanleitung

ES Guía de instalación

GB Installation manual

FR Guide d‘installation

SE Installationsanvisning

TR Yükleme Rehberi

RU инструкция по установке

NL Installatievoorschrift

CN 安装指南

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

Achtung!

Technische Geräte stellen einen beträchtlichen Wert dar. Sie sollten daher bei

der Installation vorsichtig mit den Komponenten umgehen und diese bei Bedarf

schützen.

Auch sollte, falls nötig, der Installtionsbereich abgesichert werden. Herabfallen-

de Teile können zu Verletzungen und Materialschäden führen.

Die im Lieferumfang enthaltenen Materialien sind unter Umständen nicht für die

speziellen Gegebenheiten am Installationsort geeignet. Bitte prüfen Sie dies

vorab und ersetzen Sie diese bei Bedarf durch geeignete Materialien.

Falls Sie Bezüglich der Installation des Produkts unsicher sind oder noch Fra-

gen haben wenden Sie sich an uns oder anderes ausgebildetes Fachpersonal.

Caution!

Technical devices are of considerable value. You should therefore handle the

components carefully during installation and protect them if necessary.

If necessary, the installation area should also be secured. Falling parts can cause

injuries and material damage.

The materials included in the scope of delivery may not be suitable for the spe-

cial conditions at the installation site. Please check this in advance and replace it

with suitable materials if necessary.

If you are unsure about the installation of the product or have any questions,

please contact us or other trained specialists.

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

G (x1)

B (x1)A (x1) C (x1)

M8x50

M-E

(x4)

M8x30

M-D

(x4)

M6x30

M-C

(x4)M6x14

M-B

(x4)M5x14

M-A

(x4)

M-F

(x8)

M-G

(x8)

M-H

(x1)E H (x1) I (x10)

F (x1)

D (x2)

J (x4)

K (x3) M (x1) N (x2) O (x2)

2mm(x1)

Q (x4)P (x4)

4mm(x1)

L (x2)

T (x1)

Lieferumfang | Scope of delivery

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

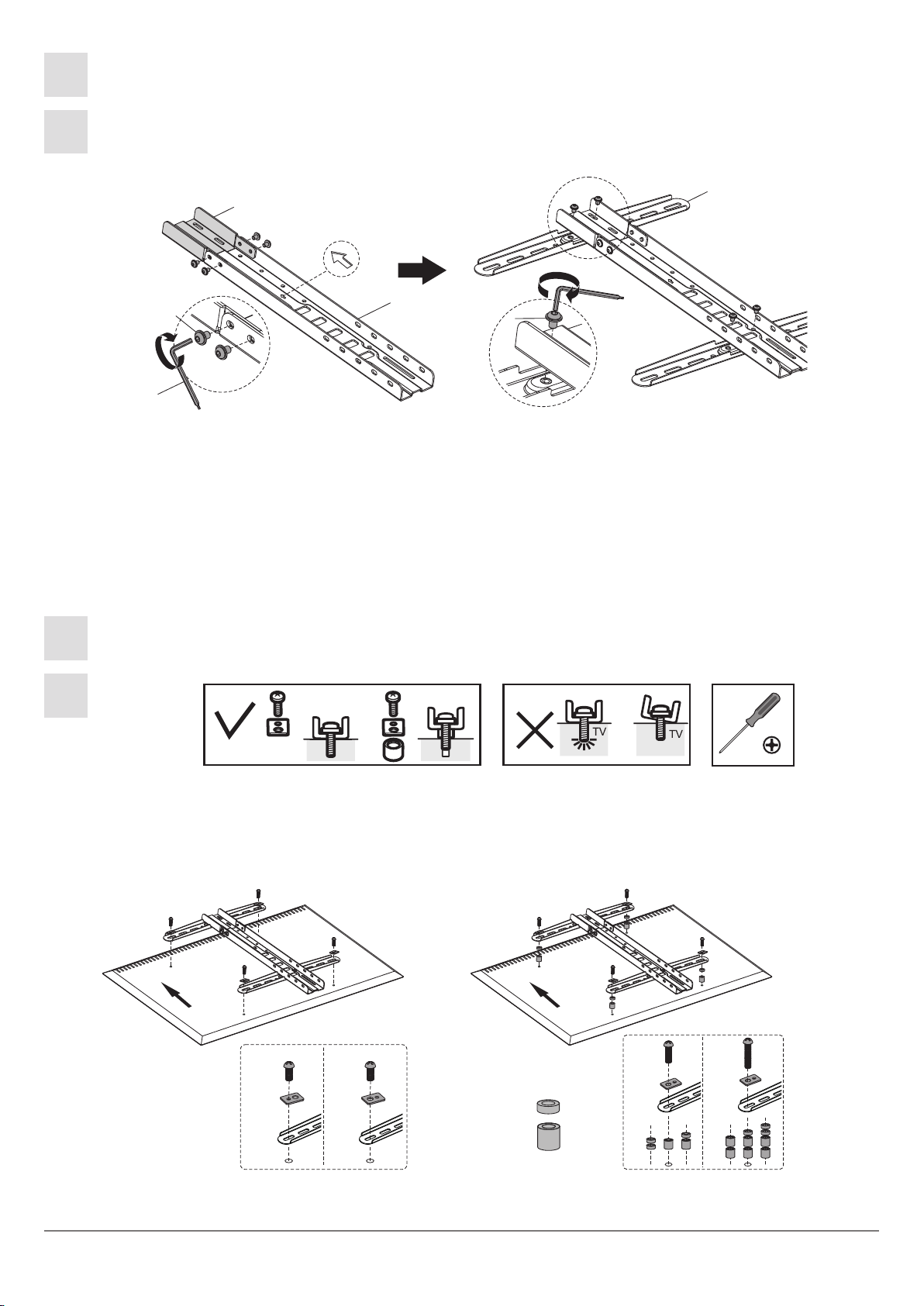

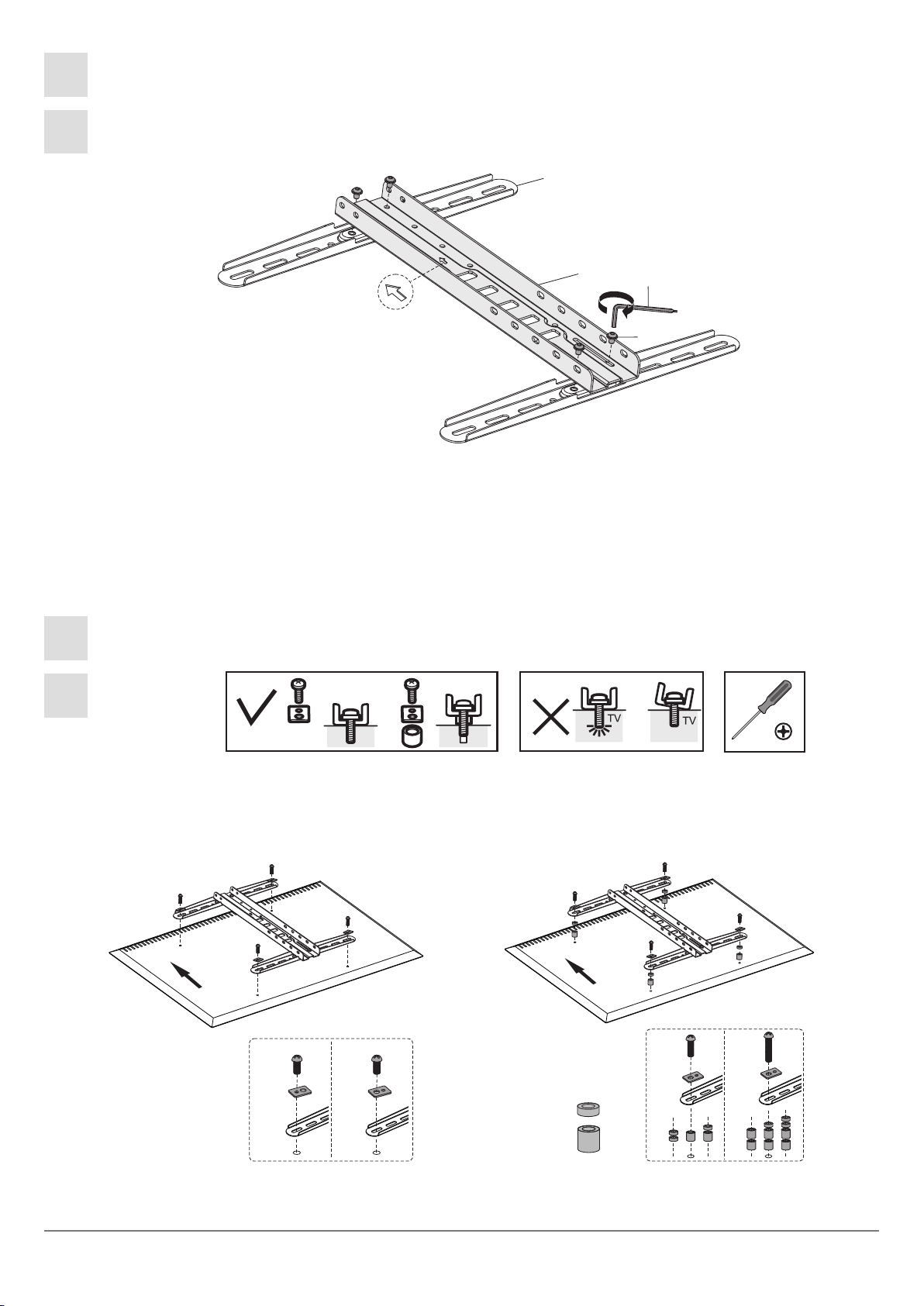

Montage an einem Bildschirm mit acher Rückseite

Installation on a TV with at back

Montage an einem Bildschirm mit gewölbter Rückseite

Installation on a TV with irregular back

M-F

M-A

M-F

M-B

M-G

M-H

M-E

M-F

M-C

M-D

M-F

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

Montage an einem Bildschirm mit acher Rückseite

Installation on a TV with at back

Montage an einem Bildschirm mit gewölbter Rückseite

Installation on a TV with irregular back

M-F

M-A

M-F

M-B

M-G

M-H

M-E

M-F

M-C

M-D

M-F

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

±35°

+5°

-10°

+3° -3°

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

ø 3.5mm

(ø 1/8")

40mm

(1.6")

250-650mm

400 -650 mm

Um ein herabfallen des Geräts zu vermeiden sollte es mit der Drahtseilsicherung gesichert werden.

To prevent the TV from falling it should be secured with anti-fall wire rope.

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de

40mm

(1.6")

ø 7mm

(ø 9/32")

250-650mm

400-650mm

Um ein herabfallen des Geräts zu vermeiden sollte es mit der Drahtseilsicherung gesichert werden.

To prevent the TV from falling it should be secured with anti-fall wire rope.

HAGOR Products GmbH | Oberbecksener Straße 97 | D-32547 Bad Oeynhausen | Telefon: +49(0)57 31-7 55 07-0 | Mail: hagor@hagor.de
