Hans Grohe Modern Handbuch

DE Gebrauchsanleitung / Montageanleitung 2

FR Mode d'emploi / Instructions de montage 4

EN Instructions for use / assembly instructions 6

IT Istruzioni per l'uso / Istruzioni per Installazione 8

ES Modo de empleo / Instrucciones de montaje 10

NL Gebruiksaanwijzing / Handleiding 12

DK Brugsanvisning / Monteringsvejledning 14

PT Instruções para uso / Manual de Instalación 16

PL Instrukcja obsługi / Instrukcja montażu 18

CS Návod k použití / Montážní návod 20

SK Návod na použitie / Montážny návod 22

ZH 用户手册 / 组装说明 24

RU Руководство пользователя / Инструкция по

монтажу 26

HU Használati útmutató / Szerelési útmutató 28

FI Käyttöohje / Asennusohje 30

SV Bruksanvisning / Monteringsanvisning 32

LT Vartotojo instrukcija / Montavimo instrukcijos 34

HR Upute za uporabu / Uputstva za instalaciju 36

TR Kullanım kılavuzu / Montaj kılavuzu 38

RO Manual de utilizare / Instrucţiuni de montare 40

EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 42

SL Navodilo za uporabo / Navodila za montažo 44

ET Kasutusjuhend / Paigaldusjuhend 46

LV Lietošanas pamācība / Montāžas instrukcija 48

SR Uputstvo za upotrebu / Uputstvo za montažu 50

NO Bruksanvisning / Montasjeveiledning 52

BG Инструкция за употреба / Инструкция за

употреба 54

SQ Udhëzuesi i përdorimit / Udhëzime rreth

montimit 56

AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 59

Classic

15404000

PuraVida

15407000

Modern

15403000

2Montage siehe Seite 62

Sonderzubehör (siehe Seite 68)

nicht im Lieferumfang enthalten

13595000 Verlängerungsset 28 mm

13596000 Verlängerung 22 mm (bei

geringer Einbautiefe)

98860000 Verlängerung 22 mm (bei

geringer Einbautiefe)

Serviceteile (siehe Seite 68)

Reinigung

siehe beiliegende Broschüre.

Bedienung (siehe Seite 67)

Maße (siehe Seite 60)

Justierung (siehe Seite 66)

Es ist notwendig, dass die

Wassertemperatur am Verbraucher

überprüft wird. Nach dem Öffnen der

Armatur kommt zunächst kaltes Wasser,

beim Weiterdrehen wird es dann heiß.

Öffnet die Armatur von heiß nach kalt,

so muss die Kartusche um 180° gedreht

eingebaut werden.

Safety Function (siehe Seite 65)

Falls die maximale Heißwassertemperatur

42° überschreitet, muss die Armatur neu

justiert werden.

Kein essigsäurehaltiges Silikon

verwenden!

Symbolerklärung

 Sicherheitshinweise

Bei der Montage müssen zur Vermeidung von

Quetsch- und Schnittverletzungen Handschuhe

getragen werden.

Kinder, sowie Erwachsene mit körperlichen, gei-

stigen und / oder sensorischen Einschränkungen

dürfen das Duschsystem nicht unbeaufsichtigt

benutzen. Personen, die unter Alkohol- oder

Drogeneinﬂuss stehen, dürfen das Duschsystem

nicht benutzen.

Das Duschsystem darf nur zur Bade-, Hygiene-

und Körperreinigungszwecke eingesetzt werden.

Große Druckunterschiede zwischen den Kalt-

und Warmwasseranschlüssen müssen ausgegli-

chen werden.

Es kann nur ein Verbraucher an diese Armatur

angeschlossen werden

Diese Armatur darf nicht mit einem Absperrventil

kombiniert werden.

Montagehinweise

Die Armatur muss nach den gültigen Normen

montiert, gespült und geprüft werden.

Vor der Montage muss das Produkt auf

Transportschäden untersucht werden. Nach

dem Einbau werden keine Transport- oder

Oberflächenschäden anerkannt.

Technische Daten

Betriebsdruck: max. 1 MPa

Empfohlener Betriebsdruck: 0,1 – 0,5 MPa

Prüfdruck: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Heißwassertemperatur: max. 80°C

Empfohlene Heißwassertemperatur: 65°C

Durchflussleistung bei 0,3 MPa: ca. 17 l/min

Eigensicher gegen Rückfließen

Das Produkt ist ausschließlich für Trinkwasser

konzipiert!

Deutsch

Montage siehe Seite 62

Störung Ursache Abhilfe

Wenig Wasser Zu geringer Wasserdruck Wasserdruck erhöhen

Kartusche defekt, verkalkt Kartusche austauschen

Siebdichtung der Brause

verschmutzt

Siebdichtung zwischen Brause

und Schlauch reinigen

Die Armatur öﬀnet zuerst mit

heißem Wasser

Warm- und Kaltwasseranschlüsse

wurden vertauscht

Kartusche um 180° gedreht

einbauen (siehe Seite 66)

Temperaturregelung nicht möglich Kartusche defekt, verkalkt Kartusche austauschen

Das Wasser ist zu heiß oder zu

kalt

Die Maximaltemperatur muss neu

eingestellt werden

Maximaltemperatur neu einstellen

(siehe Seite 65)

Armatur schwergängig Kartusche defekt, verkalkt Kartusche austauschen

Die Brause tropft nach dem

Schließen der Armatur kurz nach

normales Leeren der Leitungen kein Fehler

Brause tropft ständig Kartusche defekt, verkalkt Kartusche austauschen

Deutsch

4Montage voir page 62

Accessoires en option (voir

page 68) ne fait pas partie de la

fourniture

13595000 rallonge 28 mm

13596000 Rallonge de 22 mm (pour

profondeur de montage trop faible)

98860000 Rallonge de 22 mm (pour

profondeur de montage trop faible)

Pièces détachées (voir page 68)

Nettoyage

voir la brochure ci-jointe.

Instructions de service (voir

page 67)

Dimensions (voir page 60)

Etalonnage (voir page 66)

Il est nécessaire de vérifier la température

de l’eau sur le consommateur. Après

l’ouverture du robinet, de l’eau froide

coule et devient chaude lorsque le robinet

est tourné plus à fond. Si le robinet

passe de chaud à froid, monter alors la

cartouche en la tournant de 180°.

Safety Function (voir page 65)

Si la température maxi de chauffe excède

42°, la robinetterie doit être réajustée.

Ne pas utiliser de silicone contenant de

l’acide acétique!

Description du symbole

 Consignes de sécurité

Lors du montage, porter des gants de protection

pour éviter toute blessure par écrasement ou

coupure.

Il est interdit aux enfants ainsi qu‘aux adultes

ayant des insuﬃsantes physiques, psychiques et/

ou motoriques d‘utiliser la douche sans surveil-

lance. De même, il est interdit à des personnes

sous inﬂuence d‘alcool ou de drogues d‘utiliser

la douche.

Le système de douche ne doit servir qu‘à se laver

et à assurer l‘hygiène corporelle.

Il est conseillé d‘équilibrer les pressions de l‘eau

chaude et froide.

un seul consommateur peut être raccordé à ce

robinet.

Ce robinet ne doit pas être combiné avec une

vanne d‘arrêt

Instructions pour le montage

La robinetterie doit être installée, rincée et contrôlée

conformément aux normes valables.

Avant son montage, s’assurer que le produit n’a

subi aucun dommage pendant le transport Après le

montage, tout dommage de transport ou de surface

ne pourra pas être reconnu

Informations techniques

Pression de service autorisée: max. 1 MPa

Pression de service conseillée: 0,1 – 0,5 MPa

Pression maximum de contrôle: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Température d’eau chaude: max. 80°C

Température recommandée: 65°C

Débit à 0,3 MPa: environ 17 l/min

Avec dispositif anti-retour

Le produit est exclusivement conçu pour de l’eau

potable!

Français

Montage voir page 62

Dysfonctionnement Origine Solution

Pas assez d´eau Pression d'alimentation insuﬃsante Augmenter la pression

d'alimentation

Cartouche défectueuse, entartrée Changer la cartouche

Joint-ﬁltre de douchette encrassé Nettoyer le joint-ﬁltre entre la

douchette et le ﬂexible

De l'eau chaude coule tout

d'abord après l'ouverture du

robinet

Les raccords d'eau chaude et

d'eau froide ont été intervertis

Monter la cartouche en l'inversant

de 180° (voir page 66)

Le réglage de la température

n´est pas possible

Cartouche défectueuse, entartrée Changer la cartouche

L'eau est trop chaude ou trop

froide

La température maxi doit être de

nouveau réglée

Régler de nouveau la température

maxi (voir page 65)

Dureté de fonctionnement Cartouche défectueuse, entartrée Changer la cartouche

La douchette goutte après la

fermeture du robinet

Vidage normal de la conduite Aucun défaut

La douchette goutte constamment Cartouche défectueuse, entartrée Changer la cartouche

Français

6Assembly see page 62

Special accessories (see page

68) order as an extra

13595000 extension set 28 mm

13596000 Extension Set 22 mm (when

wall is not deep enough).

98860000 Extension Set 22 mm (when

wall is not deep enough).

Spare parts (see page 68)

Cleaning

see enclosed brochure.

Operation (see page 67)

Dimensions (see page 60)

Adjustment (see page 66)

It is necessary to check the water

temperature at the take off point. When

the valve is first opened, it should be cold,

and become warmer as the handle is

turned. If the valve opens from hot to cold,

the cartridge must be reversed.

Safety Function (see page 65)

If the maximum high temperature is hotter

than 42°, reset the high temperature limit.

Do not use silicone containing acetic acid!

Symbol description

 Safety Notes

Gloves should be worn during installation to

prevent crushing and cutting injuries.

Children as well as adults with physical, mental

and/or sensoric impairments must not use this

shower system without proper supervision. Per-

sons under the inﬂuence of alcohol or drugs are

prohibited from using this shower system.

The shower system may only be used for bathing,

hygienic and body cleansing purposes.

The hot and cold supplies must be of equal

pressures.

This valve is for a one-function installation only.

Do not use this valve in combination with a

volume control valve.

Installation Instructions

The fitting must be installed, flushed and tested after

the valid norms.

Prior to installation, inspect the product for transport

damages. After it has been installed, no transport or

surface damage will be honoured.

Technical Data

Operating pressure: max. 1 MPa

Recommended operating pressure: 0,1 – 0,5 MPa

Test pressure: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Hot water temperature: max. 80°C

Recommended hot water temp.: 65°C

Rate of flow by 0,3 MPa: approx. 17 l/min

anti-pollution function

The product is exclusively designed for drinking

water!

English

Assembly see page 62

Fault Cause Remedy

Insuﬃcient water Water pressure to low Increase water pressure

Cartridge defective, calciﬁed Exchange cartridge

Shower ﬁlter seal dirty Clean ﬁlter seal between shower

and hose

The valve opens through hot Hot and cold supplies are

reversed

Reverse the cartridge (see page

66)

Temperature regulation not

possible

Cartridge defective, calciﬁed Exchange cartridge

Water is too hot or too cold High temperature limit stop must

be reset

Reset the high temperature limit

stop (see page 65)

Mixer stiﬀ Cartridge defective, calciﬁed Exchange cartridge

Water drips from showerhead a

short time after the valve is closed

Normal clearing of pipes Not a problem

Shower drips continuously Cartridge defective, calciﬁed Exchange cartridge

English

8Montaggio vedi pagg. 62

Accessori speciali (vedi pagg.

68) non contenuto nel volume di

fornitura

13595000 prolunga 28 mm

13596000 Prolunga 22 mm x set esterno

(in caso di incasso troppo esterno al

muro).

98860000 Prolunga 22 mm x set esterno

(in caso di incasso troppo esterno al

muro).

Parti di ricambio (vedi pagg.

68)

Pulitura

vedi il prospetto accluso.

Procedura (vedi pagg. 67)

Ingombri (vedi pagg. 60)

Taratura (vedi pagg. 66)

È necessario verificare la temperatura

dell’acqua sull’utenza. Dopo l’apertura

del rubinetto, per prima fuoriesce acqua

fredda, continuando a girare fuoriesce

poi acqua calda. Se il rubinetto apre da

caldo a freddo, allora la cartuccia va

installata girata di 180°.

Safety Function (vedi pagg. 65)

Nel caso la temperatura massima

dell’acqua calda superi 42°, allora il

rubinetto va nuovamente registrato.

Non utilizzare silicone contenente acido

acetico!

Descrizione simbolo

 Indicazioni sulla sicurezza

Durante il montaggio, per pevitare ferite da

schiacciamento e da taglio bisogna indossare

guanti protettivi.

I bambini e gli adulti aﬀetti da menomazioni

ﬁsiche, psichiche e/osensoriali devono utilizzare

il sistema della doccia solo sotto la supervisione

di unaa persona responsabile.

Il sistema doccia deve essere utilizzato esclusiva-

mente per l‘giene del corpo.

Attenzione! Compensare le diﬀerenze di

pressione tra i collegamenti dell‘acqua fredda e

dell‘acqua calda.

A questo rubinetto può essere collegato solo

un‘utenza

Questo rubinetto non deve essere combinato

insieme a una valvola di chiusura.

Istruzioni per il montaggio

La rubinetteria deve essere installata, pulita e testata

secondo le istruzioni riportate!

Prima del montaggio è necessario controllare che

non ci siano stati danni durante il trasporto. Una

volta eseguito il montaggio, non verranno riconosciuti

eventuali danni di trasporto o delle superfici.

Dati tecnici

Pressione d’uso: max. 1 MPa

Pressione d’uso consigliata: 0,1 – 0,5 MPa

Pressione di prova: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura dell’acqua calda: max. 80°C

Temp. dell’acqua calda consigliata: 65°C

Potenza di erogazione a 0,3 MPa: circa 17 l/min

Sicurezza antiriflusso

Il prodotto è concepito esclusivamente per acqua

potabile!

Italiano

Montaggio vedi pagg. 62

Problema Possibile causa Rimedio

Scarsità d'acqua pressione d'acqua troppo bassa alzare la pressione d’acqua

Cartuccia difettosa Sostituire la cartuccia

Guarnizione del ﬁltro della doccia

sporca

Pulire la guarnizione del ﬁltro tra

doccia e ﬂessibile

Il rubinetto apre per prima con

acqua calda

Gli attacchi acqua calda e acqua

fredda sono stati scambiati

Installare la cartuccia girata di

180° (vedi pagg. 66)

Impossibile la regolazione

temperatura

Cartuccia difettosa Sostituire la cartuccia

L'acqua è troppo calda o troppo

fredda

La temperatura massima va

nuovamente impostata

Impostare nuovo la temperatura

massima (vedi pagg. 65)

Miscelatore duro Cartuccia difettosa Sostituire la cartuccia

La doccia gocciola brevemente

dopo aver chiuso il rubinetto

svuotamento normale delle

tubazioni

nessun errore

La doccia gocciola Cartuccia difettosa Sostituire la cartuccia

Italiano

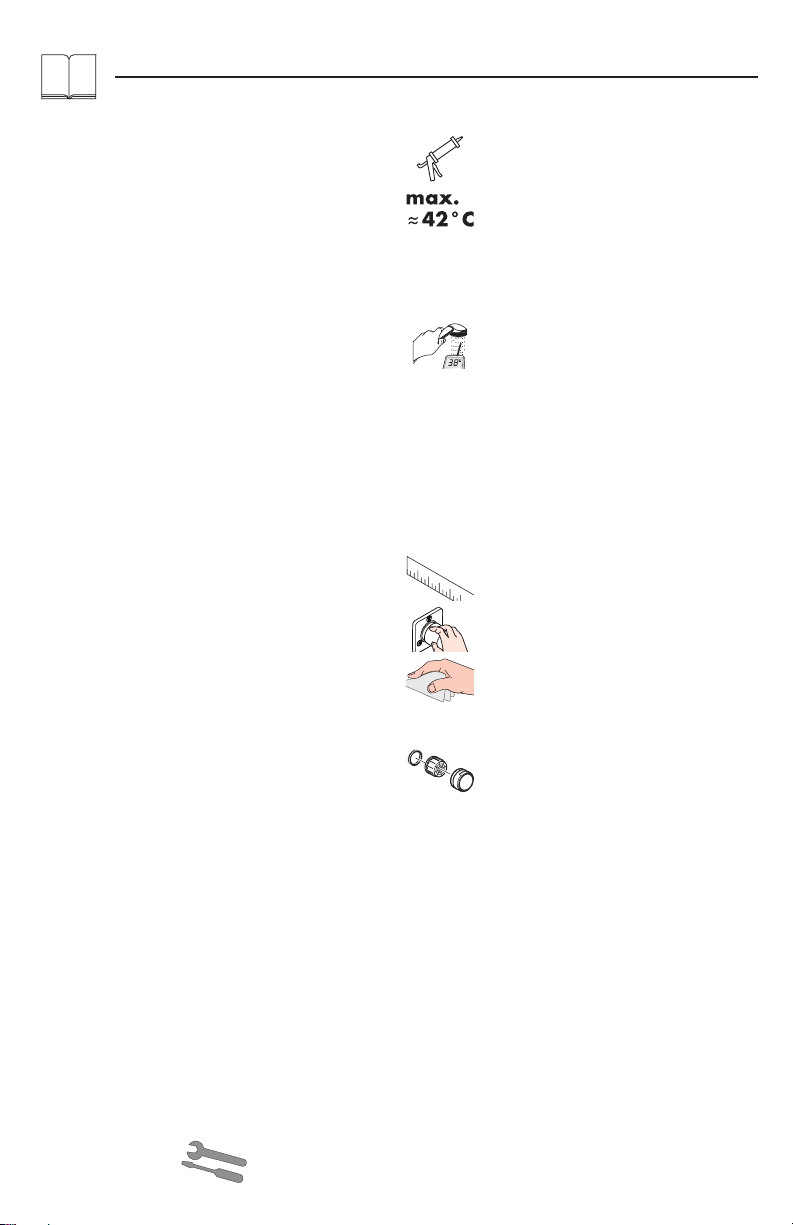

10 Montaje ver página 62

Opcional (ver página 68) no

incluido en el suministro

13595000 Prolongación 28 mm

13596000 Alargo 22 mm (en caso de

pared delgada)

98860000 Alargo 22 mm (en caso de

pared delgada)

Repuestos (ver página 68)

Limpiar

ver el folleto adjunto.

Manejo (ver página 67)

Dimensiones (ver página 60)

Ajuste (ver página 66)

Es necesario comprobar la temperatura

del agua en el dispositivo de consumo.

Al abrir el grifo primero sale agua fría, si

se continúa girando cambia a caliente.

Si el grifo abre de caliente a frío hay que

montar el cartucho girado 180°.

Safety Function (ver página 65)

En caso de excederse la temperatura

máxima de agua caliente (42°) habrá

que ajustar de nuevo el grifo.

No utilizar silicona que contiene ácido

acético!

Descripción de símbolos

 Indicaciones de seguridad

Durante el montaje deben utilizarse guantes

para evitar heridas por aplastamiento o corte.

Niños, así como adultos con limitaciones corpo-

rales, mentales y/o sensoriales no deben utilizar

el sistema de duchas sin vigilancia. Personas

que se encuentran bajo el efecto de alcohol o

drogas, no deben utilizar el sistema de duchas.

El sistema de ducha solo debe ser utilizado para

ﬁnes de baño, higiene y limpieza corporal.

Grandes diferencias de presión en servicio entre

agua fría y agua caliente deben equilibrarse.

En este grifo solo se puede conectar un dispositi-

vo de consumo.

Este grifo no puede combinarse con una válvula

de cierre.

Indicaciones para el montaje

El grifo tiene que ser instalado, probado y testado,

según las normas en vigor.

Antes del montaje se debe examinarse el

producto contra daños de transporte. Después

de la instalación so se reconoce ningún daño de

transporte o de superficie.

Datos técnicos

Presión en servicio: max. 1 MPa

Presión recomendada en servicio: 0,1 – 0,5 MPa

Presión de prueba: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura del agua caliente: max. 80°C

Temp. recomendada del agua caliente: 65°C

Caudal a 0,3 MPa: aprox. 17 l/min

Seguro contra el retorno

El producto ha sido concebido exclusivamente para

agua potable.

Español

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Hans Grohe Sanitärprodukte Handbücher

Hans Grohe

Hans Grohe Selecta Puls 28497 Series Bedienungsanleitung

Hans Grohe

Hans Grohe Joleena 04795 0 Series Bedienungsanleitung

Hans Grohe

Hans Grohe Axor Uno 38020XX1 Bedienungsanleitung

Hans Grohe

Hans Grohe Axor Citterio 39446 Series Bedienungsanleitung

Hans Grohe

Hans Grohe AXOR Arco 40630 Series Bedienungsanleitung

Hans Grohe

Hans Grohe Raindance E 300 1jet 26238 Series Handbuch

Hans Grohe

Hans Grohe Metris Select M71 200 2jet 73819 Series Handbuch

Hans Grohe

Hans Grohe Air Gap Bedienungsanleitung

Hans Grohe

Hans Grohe ShowerTablet Select 700 13184000 Handbuch

Hans Grohe

Hans Grohe AXOR Starck 10466000 Handbuch

Hans Grohe

Hans Grohe Cento 04705 5 Series Bedienungsanleitung

Hans Grohe

Hans Grohe Pulsify E Series Bedienungsanleitung

Hans Grohe

Hans Grohe Rainfinity 250 3-jet 04864700 Bedienungsanleitung

Hans Grohe

Hans Grohe Metris S 31160000 Handbuch

Hans Grohe

Hans Grohe Talis Select S 72291000 Handbuch

Hans Grohe

Hans Grohe Secuflex 94108000 Bedienungsanleitung

Hans Grohe

Hans Grohe Vernis Blend 71502001 Bedienungsanleitung

Hans Grohe

Hans Grohe Metropol 74526 1 Series Bedienungsanleitung

Hans Grohe

Hans Grohe Raindance 400 Square 26253001 Bedienungsanleitung

Hans Grohe

Hans Grohe Metris Puro 31461000 Handbuch

Hans Grohe

Hans Grohe Talis C 33180000 Bedienungsanleitung

Hans Grohe

Hans Grohe Raindance Showerpipe 27146 1 Series Bedienungsanleitung

Hans Grohe

Hans Grohe Finoris 260 76070 Series Handbuch

Hans Grohe

Hans Grohe Talis E 71765 Series Handbuch

Beliebte Sanitärprodukte Handbücher anderer Marken

Weka

Weka 506.2020.00E Betriebsanleitung

Kohler

Kohler K-6228 Montageanleitung

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Bedienungsanleitung

American Standard

American Standard DetectLink 6072121 Bedienungsanleitung

Uponor

Uponor Contec TS Bedienungsanleitung

Pfister

Pfister Selia 49-SL Bedienungsanleitung

Fortis

Fortis VITRINA 6068700 Bedienungsanleitung

Fortis

Fortis MILANO 78211JS Bedienungsanleitung

Kohler

Kohler K-12183 Montageanleitung

Maxxus

Maxxus MX-M206-01 Bedienungsanleitung

Moen

Moen 5922 Series Bedienungsanleitung

Viega

Viega Prevista Pure 8512 Bedienungsanleitung

Kohler

Kohler Centerset K-15240 Montageanleitung

Viega

Viega Prevista Dry 8522.33 Bedienungsanleitung

Sanela

Sanela Lema SLP 59RB Bedienungsanleitung

Elkay

Elkay EDF15AC Installationshandbuch

baliv

baliv WT-140 Bedienungsanleitung

Kohler

Kohler Mira Eco Bedienungsanleitung
