Hans Grohe Raindance E 100 Set Handbuch

DE Gebrauchsanleitung / Montageanleitung 2

FR Mode d’emploi / Instructions de montage 3

EN Instructions for use / assembly instructions 4

IT Istruzioni per l’uso / Istruzioni per Installazione 5

ES Modo de empleo / Instrucciones de montaje 6

NL Gebruiksaanwijzing / Handleiding 7

DK Brugsanvisning / Monteringsvejledning 8

PT Instruções para uso / Manual de Instalación 9

PL Instrukcja obsługi / Instrukcja montażu 10

CS Návod k použití / Montážní návod 11

SK Návod na použitie / Montážny návod 12

ZH 用户手册/组装说明 13

RU Руководство пользователя / Инструкция по

монтажу 14

HU Használati útmutató / Szerelési útmutató 15

FI Käyttöohje / Asennusohje 16

SV Bruksanvisning / Monteringsanvisning 17

LT Vartotojo instrukcija / Montavimo instrukcijos 18

HR Upute za uporabu / Uputstva za instalaciju 19

TR Kullanım kılavuzu / Montaj kılavuzu 20

RO Manual de utilizare / Instrucţiuni de montare 21

EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22

SL Navodilo za uporabo / Navodila za montažo 23

ET Kasutusjuhend / Paigaldusjuhend 24

LV Lietošanas pamācība / Montāžas instrukcija 25

SR Uputstvo za upotrebu / Uputstvo za montažu 26

NO Bruksanvisning / Montasjeveiledning 27

BG Инструкция за употреба / Ръководство за

монтаж 28

SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29

AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 30

Raindance E 100 Set

27881000 / 27883000

Raindance E 120 Set

27885000 / 27887000

Raindance E 150 Set

27897000 / 27894000

6 Sicherheitshinweise

6Bei der Montage müssen zur Vermeidung von

Quetsch- und Schnittverletzungen Handschuhe

getragen werden.

6Kinder, sowie Erwachsene mit körperlichen, geisti-

gen und / oder sensorischen Einschränkungen dür-

fen das Duschsystem nicht unbeaufsichtigt benutzen.

Personen, die unter Alkohol- oder Drogeneinﬂuss

stehen, dürfen das Duschsystem nicht benutzen.

6Das Duschsystem darf nur zur Bade-, Hygiene- und

Körperreinigungszwecke eingesetzt werden.

6Der Kontakt der Brausestrahlen mit empﬁndlichen

Körperstellen (z. B. Augen) muss vermieden werden.

Es muss ein ausreichender Abstand zwischen Brause

und Körper eingehalten werden.

6Das Produkt darf nicht als Haltegriﬀ benutzt werden.

Es muss ein separater Haltegriﬀ montiert werden.

6Brausenschläuche sind nur zum Anschluss von Brau-

sen an Armaturen geeignet. Eine Absperrung nach

dem Schlauch in Fließrichtung ist unzulässig!

Montagehinweise

• Die Armatur muss nach den gültigen Normen montiert,

gespült und geprüft werden!

• Optimale Funktion nur in Verbindung mit Hansgrohe

Handbrausen und Hansgrohe Brausenschläuchen

garantiert.

• Bei der Montage des Produktes durch qualiﬁziertes

Fachpersonal ist darauf zu achten, dass die Befesti-

gungsﬂäche im gesamten Bereich der Befestigung plan

ist (keine vorstehenden Fugen oder Fliesenversatz), der

Wandaufbau für eine Montage des Produktes geeignet

ist und keine Schwachstellen aufweist. Die beigelegten

Schrauben und Dübel sind nur für Beton geeignet. Bei

anderen Wandaufbauten sind die Herstellerangaben

des Dübelherstellers zu beachten.

• Der beigepackte Filtereinsatz (97708000) muss einge-

baut werden, um den Normdurchﬂuss der Handbrause

zu gewährleisten und um Schmutzeinspülungen aus

dem Leitungsnetz zu vermeiden. Wird ein größerer

Wasserdurchﬂuss gewünscht, muss anstelle des Filter-

einsatzes (97708000) die Siebdichtung (94246000)

eingesetzt werden. Schmutzeinspülungen können die

Funktion beeinträchtigen und/oder zu Beschädigungen

an Funktionsteilen der Handbrause führen, für hieraus

ergebende Schäden haftet Hansgrohe nicht.

Deutsch

Serviceteile (siehe Seite 38)

Reinigung (siehe Seite 37) und

beiliegende Broschüre

Bedienung (siehe Seite 36)

Montage siehe Seite 34

Maße (siehe Seite 31)

Kein essigsäurehaltiges Silikon verwenden!

Technische Daten

Betriebsdruck: max. MPa

Empfohlener Betriebsdruck: 0,1 – 0,4 MPa

(1 MPa = 10 bar = 147 PSI)

Heißwassertemperatur: max. 60 °C

Durchﬂussdiagramm

(siehe Seite 33)

Prüfzeichen (siehe Seite 39)

Symbolerklärung

Durch die Exzenterbuchse können

Bohrtoleranzen ausgeglichen werden. (siehe

Seite 35)

6 Consignes de sécurité

6Lors du montage, porter des gants de protection

pour éviter toute blessure par écrasement ou

coupure.

6Il est interdit aux enfants ainsi qu‘aux adultes ayant

des insuﬃsantes physiques, psychiques et/ou

motoriques d‘utiliser la douche sans surveillance. De

même, il est interdit à des personnes sous inﬂuence

d‘alcool ou de drogues d‘utiliser la douche.

6Le système de douche ne doit servir qu’à se laver et

à assurer l’hygiène corporelle.

6Éviter le contact du jet de la douchette avec les

parties sensibles du corps (telles par ex. que les

yeux). Veiller à respecter un écart suﬃsant entre la

douchette et le corps

6Le produit ne doit pas servir de poignée. Monter

pour cela une poignée séparée.

6Les ﬂexibles de douche ne doivent être utilisés que

pour le raccordement d ’une douche à main à un

robinet. Le montage d ’un système d ’arrêt après

le ﬂexible, en direction du courant d ’eau est

strictement interdit.

Instructions pour le montage

• La robinetterie doit être installée, rincée et contrôlée

conformément aux normes valables!

• Un fonctionnement optimal est seulement garanti en

combinaison avec des douches à main et des ﬂexibles

Hansgrohe.

• Lors du montage du produit par un ouvrier qualiﬁé,

il faut faire attention à ce que la surface de ﬁxation

soit plane sur toute son étendue (aucun dépassement

de joint ni de carrelage), que la construction de la

paroi soit adaptée à l’installation du produit et surtout

ne présente aucun point faible. Les vis et les chevilles

fournies sont uniquement apropriées au béton. Pour

les autres constructions, il faudra tenir compte des

préconisations du fabriquant de cheville.

• L’ élément-ﬁltre (97708000) , pièce jointe, doit être

installé pour garantir le débit normalisé et pour éviter l’

inﬁltration d’ impuretés venant du réseau. Si l’ on désire

un débit plus important, il faut remplacer l’ élément-

ﬁltre (97708000) par le joint-ﬁltre (94246000). L’

inﬁltration d’ impuretés peut réduire ou détériorer le

fonctionnement de la douchette, Hansgrohe ne se porte

pas garant pour les dommages en résultant.

Français

Pièces détachées (voir pages 38)

Nettoyage (voir page 37) and

enclosed brochure

Instructions de service

(voir page 36)

Montage voir page 34

Dimensions (voir page 31)

Ne pas utiliser de silicone contenant de

l’acide acétique!

Informations techniques

Pression de service autorisée: max. MPa

Pression de service conseillée: 0,1 – 0,4 MPa

(1 MPa = 10 bar = 147 PSI)

Température d’eau chaude: max. 60 °C

Diagramme du débit

(voir page 33)

Classiﬁcation acoustique et

débit (voir page 39)

Description du symbole

Grâce à l´axe excentrique de réglage on

peut rattraper la tolérance de perçage. (voir

page 35)

6 Safety Notes

6Gloves should be worn during installation to prevent

crushing and cutting injuries.

6Children as well as adults with physical, mental and/

or sensoric impairments must not use this shower

system without proper supervision. Persons under

the inﬂuence of alcohol or drugs are prohibited from

using this shower system.

6The shower system may only be used for bathing,

hygienic and body cleansing purposes.

6Do not allow the streams of the shower touch sensi-

tive body parts (such as your eyes). An adequate

distance must be kept between the shower and you.

6The product may not be used as a holding handle. A

separate handle must be installed.

6Shower hoses are only suitable for a connection

from the shower to the ﬁtting. Never ﬁt a shut-oﬀ

device between the ﬁtting and the hose.

Installation Instructions

• The ﬁtting must be installed, ﬂushed and tested after

the valid norms!

• Optimal functioning is only guaranteed with the com-

bination of Hansgrohe hand showers and Hansgrohe

shower hoses.

• Where the contractor mounts the product, he should

ensure that the entire area of the wall to which the

mounting plate is to be ﬁtted, is ﬂat (no projecting

joints or tiles sticking out), that the structure of the wall

is suitable for the installation of the product and has

no weak points. The enclosed screws and dowels are

only suitable for concrete. For another wall construc-

tions the manufacturer’s indications of the dowel

manufacturer have to be taken into account.

• The ﬁlter insert (97708000) must be used to ensure

the standard ﬂow rate and to protect the hand

shower against incoming dirt by pipework. Do you

want a larger water ﬂow rate, then you must use the

ﬁlter packing (94246000) instead of the ﬁlter insert

(97708000). Incoming dirt leads to defects or/and

can damage parts of the hand shower; such caused

faults voids all liability and guarantee claims.

English

Spare parts (see page 38)

Cleaning (see page 37) and

enclosed brochure

Operation (see page 36)

Assembly see page 34

Dimensions (see page 31)

Do not use silicone containing acetic acid!

Technical Data

Operating pressure: max. MPa

Recommended operating pressure: 0,1 – 0,4 MPa

(1 MPa = 10 bar = 147 PSI)

Hot water temperature: max. 60 °C

Flow diagram (see page 33)

Test certiﬁcate (see page 39)

Symbol description

With the excentric washer it is possible to

equalize tolerance of the drilling. (see page

35)

6 Indicazioni sulla sicurezza

6Durante il montaggio, per pevitare ferite da schiac-

ciamento e da taglio bisogna indossare guanti

protettivi.

6I bambini e gli adulti aﬀetti da menomazioni ﬁsiche,

psichiche e/osensoriali devono utilizzare il sistema

della doccia solo sotto la supervisione di unaa

persona responsabile.

6Il sistema doccia deve essere utilizzato esclusivamen-

te per l’giene del corpo.

6Bisogna evitare il contatto fra il getto della doccia

e parti del corpo delicate (ad es. gli occhi). Fra

il soﬃone ed il corpo va mantenuta una distanza

suﬃciente.

6Il prodotto non deve essere utilizzato come maniglia,

questa deve essere motata separatamente.

6I ﬂessibili devono essere inseriti solo tra l ’uscita dell

’acqua e la doccetta. Non deve essere introdotta al-

cuna prolunga tra il ﬂessibile e l ’uscita dell ’acqua.

Istruzioni per il montaggio

• La rubinetteria deve essere installata, pulita e testata

secondo le istruzioni riportate!

• Funzionalità ottimale solamente in combinazione con

doccette e ﬂessibili Hansgrohe.

• Quando il personale tecnico specializzato esegue il

montaggio del prodotto è necessario assicurarsi che

la superﬁcie di ﬁssaggio sia piana in tutta l’area di

ﬁssaggio (senza giunti sporgenti o spostamento delle

piastrelle), che la struttura della parete sia adatta per

il montaggio del prodotto e soprattutto che non ci

siano dei punti deboli. Le viti e i tasselli in dotazione

sono adatti solo per calcestruzzo. In caso di altre

strutture della parete vanno osservare le indicazioni

del produttore dei tasselli.

• Il ﬁltro supplementare (97708000) deve essere

utilizzato per assicurare il normale ﬂusso dell’acqua

e proteggere la doccetta dai depositi di calcare. Se

volete un ﬂusso d’acqua maggiore dovete usare il

ﬁltro dell’imballaggio(94246000) invece del ﬁltro

supplementare(97708000). Lo sporco in entrata può

danneggiare le parti della doccetta; questo é motivo

di molte lamentele del cliente.

Italiano

Parti di ricambio (vedi pagg. 38)

Pulitura (vedi pagg. 37) e brochure

allegata

Procedura (vedi pagg. 36)

Montaggio vedi pagg. 34

Ingombri (vedi pagg. 31)

Non utilizzare silicone contenente acido

acetico!

Dati tecnici

Pressione d’uso: max. MPa

Pressione d’uso consigliata: 0,1 – 0,4 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura dell’acqua calda: max. 60 °C

Diagramma ﬂusso (vedi pagg.

33)

Segno di veriﬁca (vedi pagg. 39)

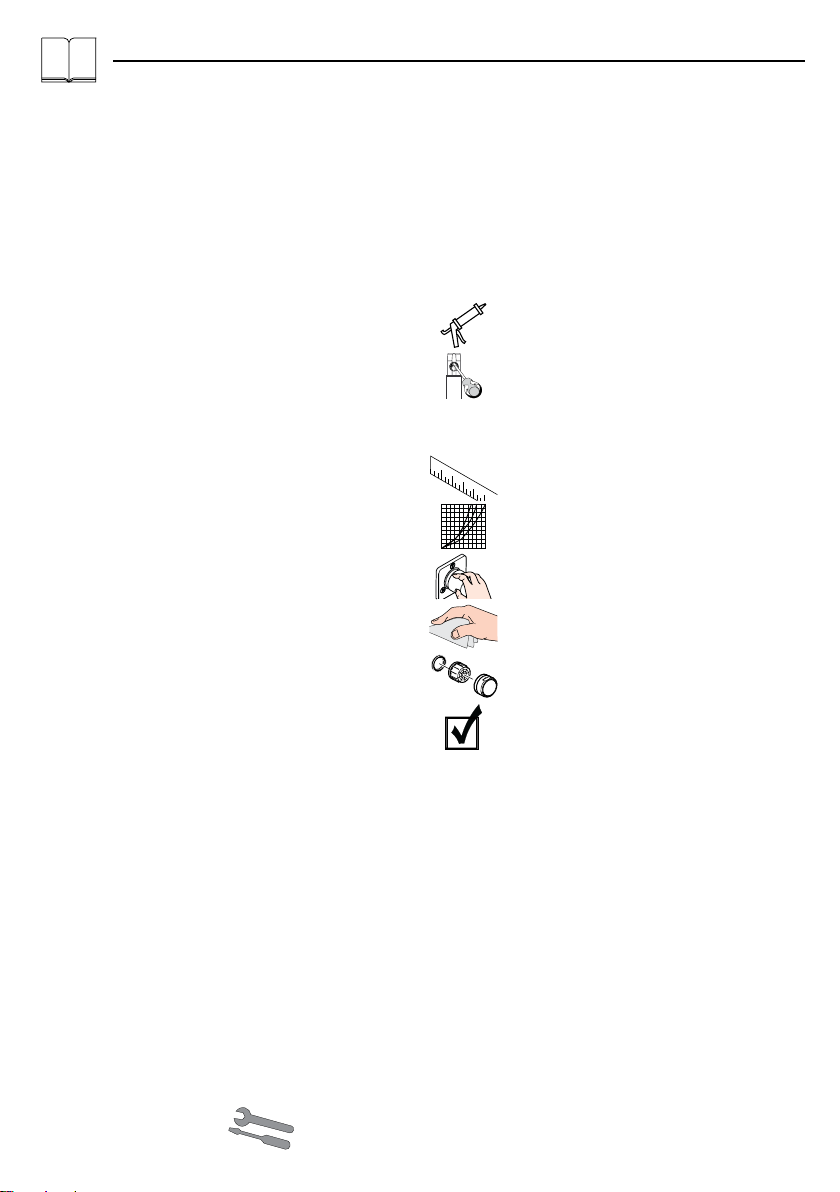

Descrizione simbolo

Con la rondella eccentrica è possibile

equilibrare tolleranze diverse tra i fori. (vedi

pagg. 35)

6 Indicaciones de seguridad

6Durante el montaje deben utilizarse guantes para

evitar heridas por aplastamiento o corte.

6Niños, así como adultos con limitaciones corporales,

mentales y/o sensoriales no deben utilizar el sistema

de duchas sin vigilancia. Personas que se encuen-

tran bajo el efecto de alcohol o drogas, no deben

utilizar el sistema de duchas.

6El sistema de ducha solo debe ser utilizado para

ﬁnes de baño, higiene y limpieza corporal.

6Debe evitarse el contacto del chorro del pulveriza-

dor con partes sensibles del cuerpo (por ej. ojos).

Debe mantenerse una distancia suﬁciente entre

pulverizador y cuerpo.

6El producto no debe ser utilizado como un elemento

de sujeción. Debe montarse un elemento de sujeción

separado.

6Los ﬂexos deben usarse exclusivamente para la co-

nexión entre grifería y teleducha. Cualquier función

de cierre tras el ﬂexo y en la dirección del ﬂujo del

agua no está permitida.

Indicaciones para el montaje

• El grifo tiene que ser instalado, probado y testado, según

las normas en vigor.

• Sólo se garantiza una función óptima en combinación

con teleduchas y ﬂexos de Hansgrohe.

• En el momento del montaje del producto por parte de

personal especializado y cualiﬁcado se deberá prestar

una atención especial a que la superﬁcie de ﬁjación en

toda el área de la ﬁjación sea plana (sin juntas que so-

bresalen ni azulejos desplazados), que la estructura de

la pared sea adecuada para un montaje del producto y

que, ante todo, no presente puntos débiles. Los tornillos y

tacos adjuntos son sólo apropiados para hormigón. En el

caso de otras estructuras murales se deberán considerar

las indicaciones del fabricante de tacos.

• La inserción del ﬁltro (97708000) debe usarse para

asegurar el caudal estandart y para proteger la

ducha de la suciedad proveniente de las tuberias. Si

se quiere un caudal mayor, se debe usar el paquete

de ﬁltro (94246000) en lugar de la inserción de ﬁltro

(97708000). La suciedad puede producir defectos

y/o puede dañar partes de la cabecera de la ducha.

Por dichos defectos o fallos Hansgrohe no se hace

responsable.

Español

Repuestos (ver página 38)

Limpiar (ver página 37) y folleto

anexo

Manejo (ver página 36)

Montaje ver página 34

Dimensiones (ver página 31)

No utilizar silicona que contiene ácido

acético!

Datos técnicos

Presión en servicio: max. MPa

Presión recomendada en servicio: 0,1 – 0,4 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura del agua caliente: max. 60 °C

Diagrama de circulación (ver

página 33)

Marca de veriﬁcación (ver

página 39)

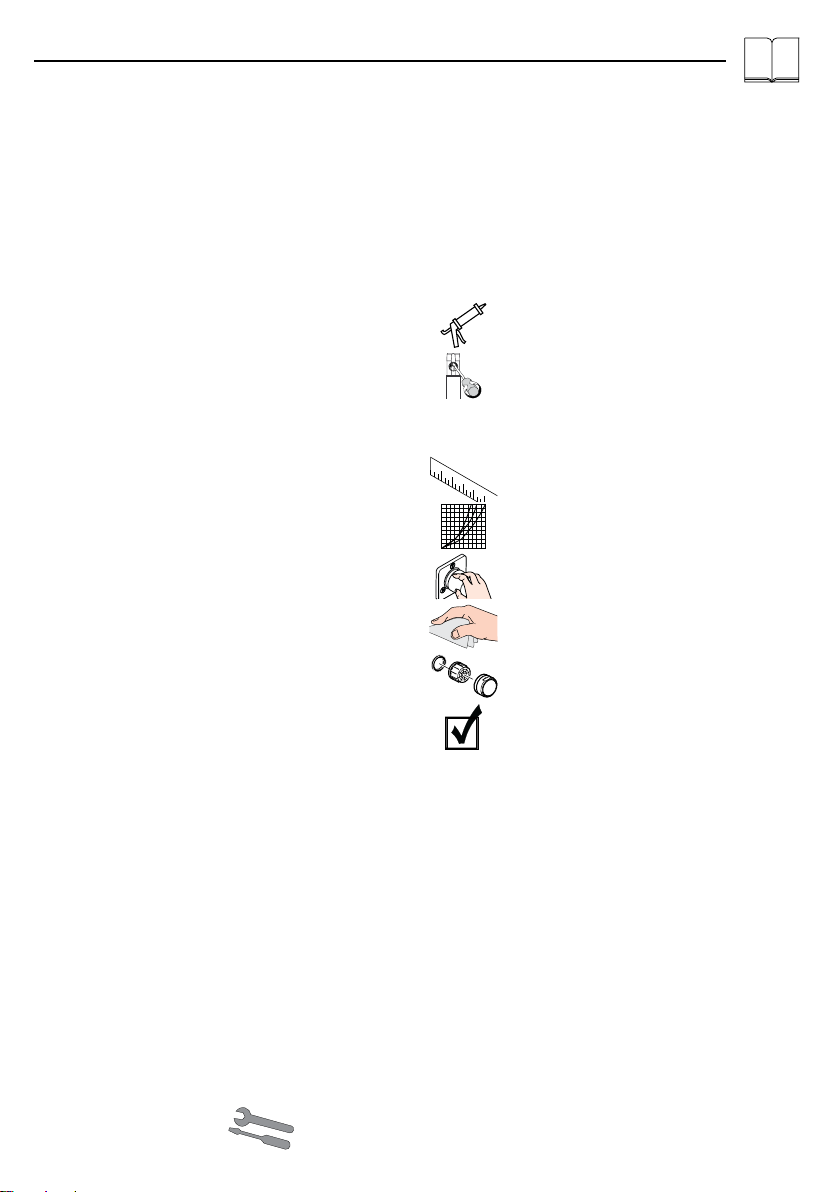

Descripción de símbolos

Durante la instalación y mediante la

excéntrica se puede corregir la posición de

la barra. (ver página 35)

6 Veiligheidsinstructies

6Bij de montage moeten ter voorkoming van knel- en

snijwonden handschoenen worden gedragen.

6Kinderen en volwassenen met lichamelijke, gees-

telijke en/of sensorische beperkingen mogen het

douchesysteem niet zonder toezicht gebruiken.

Personen onder invloed van alcohol of drugs mogen

het douchesysteem niet gebruiken.

6Het douchesysteem mag alleen voor het wassen,

hygiënische doeleinden en voor de lichaamreiniging

worden gebruikt.

6Het contact van de douchestraal met gevoelige

lichaamsdelen (bijv. ogen) moet worden voorko-

men. Er moet voldoende afstand tussen douche en

lichaam aangehouden worden.

6Het product mag niet als handgreep worden ge-

bruikt. Er moet een aparte handgreep gemonteerd

worden.

6De doucheslangen zijn alleen geschikt voor de

aansluiting van douches aan kranen. Een versper-

ring ná de doucheslang in de stroomrichting is niet

toelaatbaar.

Montage-instructies

• Leidingen doorspoelen volgens Norm. De mengkraan

vervolgens monteren en controleren!

• Optimal funktioneren gegarandeerd bij kombinatie

met Hansgrohe handdouche en doucheslang.

• Bij de montage van het produkt door een vakkundige

installateur moet men erop letten dat het bevestigings-

oppervlak op één oppervlak zit (dus geen opliggende

voegen of verspringende tegels), de wand geschikt is

voor montage van produkten en zeker geen zwakke

plekken bevat. De bijgevoegde schroeven en duvels

zijn alleen geschikt voor beton. Bei andere wand-

soorten dient u te letten op de voorschriften van de

fabrikant van de schroeven en duvels.

• De bijgeleverde ﬁlter (97708000) moet ingebouwd

worden om de norm doorstroom van de handdouche

te garanderen en vuil uit de leidingen tegen te hou-

den. Als er een grotere waterdoorlaat gewenst wordt

moet i.p.v. het ﬁlter de dichting geplaatst worden.

Vuil uit de leidingen kan schade aan de handdouche

veroorzaken. Op deze schade geeft Hansgrohe geen

garantie.

Nederlands

Service onderdelen (zie blz. 38)

Reinigen (zie blz. 37) en

bijgevoegde brochure

Bediening (zie blz. 36)

Montage zie blz. 34

Maten (zie blz. 31)

Gebruik geen zuurhoudende silicone!

Technische gegevens

Werkdruk: max. max. MPa

Aanbevolen werkdruk: 0,1 – 0,4 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatuur warm water: max. 60 °C

Doorstroomdiagram

(zie blz. 33)

Keurmerk (zie blz. 39)

Symboolbeschrijving

Door de excentrische bus kunnen eventuele

boorafwijkingen worden hersteld. (zie blz.

35)

6 Sikkerhedsanvisninger

6Ved monteringen skal der bruges handsker for at

undgå kvæstelser og snitsår.

6Børn som også voksne med fysiske, mentale og

/ eller sensoriske begrænsninger må ikke bruge

brusersystemet uden opsyn. Personer som er under

indﬂydelse af alkohol eller narkotika må ikke bruge

brusersystemet.

6Brusersystemet må kun bruges til bade-, hygiejne og

rengøringsformål.

6Bruserstrålens kontakt med sensitive områder (f.eks.

øjne) skal undgås. Der skal være en tilstrækkelig

afstand mellem bruseren og kroppen.

6Produktet må ikke bruges som håndtag. Der skal

monteres et separat håndtag.

6Bruserslanger bør kun anvendes i forbindelse med

tilslutning mellem brusere og armatur. Det er ikke

tilladt at montere en afspærringsventil mellem bruser

og slange!

Monteringsanvisninger

• Ifølge gældende regler, skal armaturet monteres, skyl-

les igennem og afprøves.

• Optimal funktion garanteres for anvendelse i forbin-

delse med Hansgrohe håndbrusere og Hansgrohe

bruseslanger.

• Ved montering er det vigtigt at sikre sig, at hele befæ-

stigelsesﬂaden er plan (ingen ujævne fuger eller ﬂiser),

samt at væggen er egnet til montering af produktet og

specielt, at væggen ikke har nogen svage punkter. De

medfølgende skruer og dübler er kun egnet til beton.

Ved anden vægopbygning bør producenten af dübler

kontaktes for nærmere information.

• De bijgeleverde ﬁlter (97708000) moet ingebouwd

worden om de norm doorstroom van de handdouche

te garanderen en vuil uit de leidingen tegen te hou-

den. Als er een grotere waterdoorlaat gewenst wordt

moet i.p.v. het ﬁlter de dichting geplaatst worden.

Vuil uit de leidingen kan schade aan de handdouche

veroorzaken. Op deze schade geeft Hansgrohe geen

garantie.

Dansk

Reservedele (se s. 38)

Rengøring (se s. 37) og vedlagt

brochure

Brugsanvisning (se s. 36)

Montering se s. 34

Målene (se s. 31)

Der må ikke benyttes eddikesyreholdig

silikone!

Tekniske data

Driftstryk: max. MPa

Anbefalet driftstryk: 0,1 – 0,4 MPa

(1 MPa = 10 bar = 147 PSI)

Varmtvandstemperatur: max. 60 °C

Gennemstrømningsdiagram (se

s. 33)

Godkendelse (se s. 39)

Symbolbeskrivelse

Ved hjælp af den excentriske bøsning kan

evt. skævheder i borehullerne udlignes. (se

s. 35)

6 Avisos de segurança

6Durante a montagem devem ser utilizadas luvas de

protecção, de modo a evitar ferimentos resultantes

de entalamentos e de cortes.

6Crianças e adultos com deﬁciências motoras, men-

tais e/ou sensoriais não podem utilizar o sistema de

duche sem monitorização. Pessoas que estejam sob

a inﬂuência de álcool ou drogas não podem utilizar

o sistema de duche.

6O sistema de duche só pode ser utilizado para ﬁns

de higiene pessoal.

6Deve-se evitar o contacto dos jactos de água com

partes do corpo sensíveis (p. ex. olhos). É necessá-

rio manter uma distância suﬁciente entre o chuveiro

e o corpo.

6O produto não pode ser utilizado como pega de

apoio. Tem que ser montada uma pega separada.

6Os tubos ﬂexíveis são apenas adequados para uma

ligação do chuveiro à misturadora. Nunca instale

uma válvula de corte entre a misturadora e o tubo

ﬂexível.

Avisos de montagem

• A misturadora deve ser instalada, purgada e testada

de acordo com as normas em vigor!

• O bom funcionamento é apenas garantido em

combinação com chuveiros de mão e tubos ﬂexíveis

Hansgrohe.

• Durante a montagem do produto por técnicos quali-

ﬁcados, deve ter-se em atenção que a superfície de

ﬁxação seja plana em toda a área da ﬁxação (sem

juntas sobrepostas/salientes ou ladrilhos desloca-

dos), que o dispositivo de montagem na parede seja

adequado para uma montagem na parede e que este

não apresente nenhuns pontos fracos. Os parafusos

e buchas incluídos no volume de fornecimento são

apenas adequados para betão. Para outros métodos

de montagem na parede devem ser respeitadas as

indicações do fabricante das buchas.

• O ﬁltro de inserção (97708000) deve ser utilizado

para assegurar um caudal standart e para proteger

o chuveiro de mão de areias e resíduos provenientes

da tubagem. Se quiser um caudal maior, deve usar

o ﬁltro de junção (94246000) em vez do ﬁltro de

inserção (97708000). Resíduos e areias podem dani-

ﬁcar componentes ou provocar o mau funcionamento

do chuveiro; as avarias assim provocadas anulam a

responsabilidade e garantia Hansgrohe.

Português

Peças de substituição

(ver página 38)

Limpeza (ver página 37) e

brochura em anexo

Funcionamento (ver página 36)

Montagem ver página 34

Medidas (ver página 31)

Não utilizar silicone que contenha ácido

acético!

Dados Técnicos

Pressão de funcionamento: max. MPa

Pressão de func. recomendada: 0,1 – 0,4 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura da água quente: max. 60 °C

Fluxograma (ver página 33)

Marca de controlo

(ver página 39)

Descrição do símbolo

Com o encaixe excêntrico é possível

compensar a tolerância da furação. (ver

página 35)

6 Wskazówki bezpieczeństwa

6Aby uniknąć zranień, takich jak zgniecenia czy prze-

cięcia, podczas montażu należy nosić rękawice.

6Zarówno dzieci, jak i dorośli z ﬁzycznymi, psychicz-

nymi i/lub sensorycznymi ograniczeniami nie mogą

korzystać z prysznica bez opieki. Osoby znajdujące

się pod wpływem alkoholu lub narkotyków nie

mogą korzystać z prysznica.

6Prysznic może być używany tylko w celach kąpieli,

higieny i utrzymania czystości ciała.

6Należy unikać kontaktu strumienia wypływającego

z głowicy z wrażliwymi częściami ciała (np. ocza-

mi). Należy zachowywać odpowiednią odległość

pomiędzy głowicą a ciałem.

6Produktu nie wolno używać jako uchwytu do trzyma-

nia się. Należy zamontować osobny uchwyt.

6Węże prysznicowe przeznaczone są do podłącze-

nia tylko z armaturą. Blokada za wężem w kierunku

przepływu jest niedopuszczalna.

Wskazówki montażowe

• Armatura musi być zamontowana, przepłukana i

wypróbowana według obowiązujących norm!

• Optymalne działanie gwarantuje się tylko w odnie-

sieniu do pryszniców ręcznych i węży prysznicowych

Hansgrohe.

• Przy montażu produktu przez wykwaliﬁkowany perso-

nel fachowy należy zważać na to, by powierzchnia

mocowania na całym obszarze mocowania była rów-

na (by nie było szczelin wzgl. wzajemnie przesunię-

tych płytek), rodzaj ściany nadawał się do montażu

produktu i zwłaszcza, by nie było żadnych słabych

stron. Umieszczone w dostawie śruby i kołki rozpo-

rowe są przeznaczone tylko do betonu. Przy innych

rodzajach montażu ścianowego należy przestrzegać

danych producenta kołków rozporowych.

• Należy zamontować znajdującą się w opakowaniu

wkładkę ﬁltra (97708000), aby zapewnić przepi-

sowy przepływ przez prysznic ręczny i zapobiec

przedostawaniu się zanieczyszczeń z instalacji sie-

ciowej. Jeżeli pożądany jest większy przepływ wody,

wówczas należy zamiast wkładki ﬁltra (97708000)

użyć uszczelki z sitkiem (94246000). Przedostające

się zanieczyszczenia mogą mieć negatywny wpływ

na działanie i/lub prowadzić do usterek w działaniu

elementów prysznica ręcznego. Za powstałe z tego

tytułu szkody ﬁrma Hansgrohe nie ponosi odpowie-

dzialności.

Polski

Części serwisowe

(patrz strona 38)

Czyszczenie (patrz strona 37) i

dołączona broszura

Obsługa (patrz strona 36)

Montaż patrz strona 34

Wymiary (patrz strona 31)

Nie stosować silikonów zawierających kwas

octowy!

Dane techniczne

Ciśnienie robocze: maks. MPa

Zalecane ciśnienie robocze: 0,1 – 0,4 MPa

(1 MPa = 10 bary = 147 PSI)

Temperatura wody gorącej: maks. 60 °C

Schemat przepływu

(patrz strona 33)

Znak jakości (patrz strona 39)

Opis symbolu

Za pomocą tulei mimośrodowej można

łatwo wyrównać tolerancje otworów. (patrz

strona 35)

Andere Handbücher für Raindance E 100 Set

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Hans Grohe Sanitärprodukte Handbücher

Hans Grohe

Hans Grohe MySelect S 1jet Set 65 26711400 Handbuch

Hans Grohe

Hans Grohe Crometta S 240 1jet Showerpipe Reno EcoSmart... Handbuch

Hans Grohe

Hans Grohe RainTurn slope profile 56158000 Handbuch

Hans Grohe

Hans Grohe AXOR Citterio E 36106000 Bedienungsanleitung

Hans Grohe

Hans Grohe Talis Loop 2-Jet 04704 5 Series Bedienungsanleitung

Hans Grohe

Hans Grohe 14884000 Bedienungsanleitung

Hans Grohe

Hans Grohe Axor Starck 10616 Series Bedienungsanleitung

Hans Grohe

Hans Grohe Starck Soap Dish 40833XX0 Bedienungs- und Sicherheitshinweise

Hans Grohe

Hans Grohe Vivenis 90 75033 Series Handbuch

Hans Grohe

Hans Grohe Rainmaker Select 460 2401018 Series Handbuch

Hans Grohe

Hans Grohe Logis 71600 Series Handbuch

Hans Grohe

Hans Grohe Metris 110 31084010 Handbuch

Hans Grohe

Hans Grohe Raindance 2625418 Series Handbuch

Hans Grohe

Hans Grohe Logis 100 71100 7 Series Handbuch

Hans Grohe

Hans Grohe Finoris 225 76050 0 Series Handbuch

Hans Grohe

Hans Grohe Metris S 31160000 Handbuch

Hans Grohe

Hans Grohe AXOR Citterio E 36416001 Bedienungsanleitung

Hans Grohe

Hans Grohe Axor Massaud Face Cloth Hook 42237000 Bedienungsanleitung

Hans Grohe

Hans Grohe Metris Classic 31478 Series Handbuch

Hans Grohe

Hans Grohe Vernis Blend 71440 Series Handbuch

Hans Grohe

Hans Grohe Tecturis S 150 73330 Series Handbuch

Hans Grohe

Hans Grohe AXOR Massaud 18013000 Handbuch

Hans Grohe

Hans Grohe Exafill 58127000 Handbuch

Hans Grohe

Hans Grohe Talis Classic 14145 Series Handbuch

Beliebte Sanitärprodukte Handbücher anderer Marken

Weka

Weka 506.2020.00E Betriebsanleitung

Kohler

Kohler K-6228 Montageanleitung

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Bedienungsanleitung

American Standard

American Standard DetectLink 6072121 Bedienungsanleitung

Uponor

Uponor Contec TS Bedienungsanleitung

Pfister

Pfister Selia 49-SL Bedienungsanleitung

Fortis

Fortis VITRINA 6068700 Bedienungsanleitung

Fortis

Fortis MILANO 78211JS Bedienungsanleitung

Kohler

Kohler K-12183 Montageanleitung

Maxxus

Maxxus MX-M206-01 Bedienungsanleitung

Moen

Moen 5922 Series Bedienungsanleitung

Viega

Viega Prevista Pure 8512 Bedienungsanleitung

Kohler

Kohler Centerset K-15240 Montageanleitung

Viega

Viega Prevista Dry 8522.33 Bedienungsanleitung

Sanela

Sanela Lema SLP 59RB Bedienungsanleitung

Elkay

Elkay EDF15AC Installationshandbuch

baliv

baliv WT-140 Bedienungsanleitung

Kohler

Kohler Mira Eco Bedienungsanleitung
