Hans Grohe Talis E2 Handbuch

EN Instructions for use / assembly instructions 2

DE Gebrauchsanleitung / Montageanleitung 3

Talis E²

31642009 / 31642019 /

31642029

Talis E²

31662009 / 31662019 /

31662029

Assembly see page 4

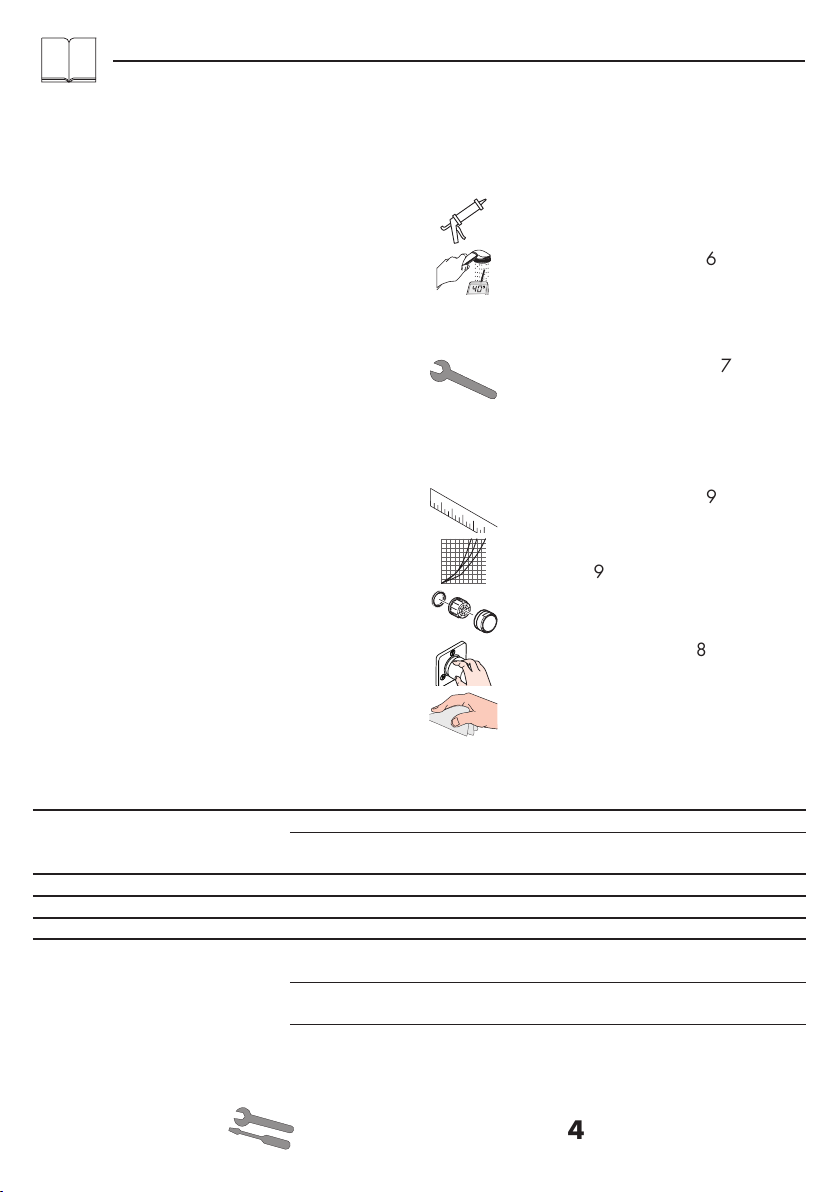

English

Safety Notes

Gloves should be worn during installation to prevent

crushing and cutting injuries.

The product may only be used for bathing, hygienic

and body cleaning purposes.

The hot and cold supplies must be of equal pres-

sures.

Installation Instructions

• Prior to installation, inspect the product for transport

damages. After it has been installed, no transport or

surface damage will be honoured.

• The pipes and the ﬁxture must be installed, ﬂushed

and tested as per the applicable standards.

• The plumbing codes applicable in the respective

countries must be oberserved.

Technical Data

Operating pressure: max. 1 MPa

Recommended operating pressure: 0,1 - 0,5 MPa

Test pressure: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Hot water temperature: max. 80°C

Recommended hot water temp.: 65°C

Thermal disinfection: max. 70°C / 4 min

Fault Cause Remedy

Insuﬃcient water -check valve hasn't moved back -Exchange check valves

-Shower ﬁlter seal dirty -Clean ﬁlter seal between shower

and hose

Mixer stiﬀ -Cartridge defective, calciﬁed -Exchange cartridge

Mixer dripping -Cartridge defective -Exchange cartridge

Hot water temperature too low -Hot water limiter incorrectly set -Set hot water limiter

Instantaneous heater didn’t work -Flow limiter in handshower isn’t

removed

-Remove ﬂow limiter

-Shower ﬁlter seal dirty -Clean ﬁlter seal between shower

and hose

-check valve hasn't moved back -Exchange check valves

Symbol description

Do not use silicone containing acetic acid!

Adjustment (see page 6)

To adjust the hot water limiter. Using a hot

water limiter in combination with a continu-

ous ﬂow water heater is not recommended.

Maintenance (see page 7)

The check valves must be checked regularly

according to DIN EN 1717 in accordance

with national or regional regulations (at least

once a year).

Cleaning

see enclosed brochure

Dimensions (see page 9)

Flow diagram

(see page 9)

Spare parts (see page 11 )

Operation (see page 8)

Safety against backﬂow

The product is exclusively designed for drinking water!

Montage siehe Seite 4

Deutsch

Sicherheitshinweise

Bei der Montage müssen zur Vermeidung von

Quetsch- und Schnittverletzungen Handschuhe

getragen werden.

Das Produkt darf nur zu Bade-, Hygiene- und Körper-

reinigungszwecken eingesetzt werden.

Große Druckunterschiede zwischen den Kalt- und

Warmwasseranschlüssen müssen ausgeglichen

werden.

Montagehinweise

• Vor der Montage muss das Produkt auf Transportschä-

den untersucht werden. Nach dem Einbau werden

keine Transport- oder Oberﬂächenschäden anerkannt.

• Die Leitungen und die Armatur müssen nach den gülti-

gen Normen montiert, gespült und geprüft werden.

• Die in den Ländern jeweils gültigen Installationsrichtli-

nien sind einzuhalten.

Technische Daten

Betriebsdruck: max. 1 MPa

Empfohlener Betriebsdruck: 0,1 - 0,5 MPa

Prüfdruck: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Heißwassertemperatur: max. 80°C

Empfohlene Heißwassertemperatur: 65°C

Thermische Desinfektion: max. 70°C / 4 min

Störung Ursache Abhilfe

Wenig Wasser -Rückﬂussverhinderer sitzt fest -Rückﬂussverhinderer austauschen

-Siebdichtung der Brause ver-

schmutzt

-Siebdichtung zwischen Brause und

Schlauch reinigen

Armatur schwergängig -Kartusche defekt, verkalkt -Kartusche austauschen

Armatur tropft -Kartusche defekt -Kartusche austauschen

Zu niedrige Warmwassertemperatur -Warmwasserbegrenzung falsch

eingestellt

-Warmwasserbegrenzung einstellen

Durchlauferhitzer schaltet nicht ein -Drossel in der Handbrause nicht

ausgebaut

-Drossel aus der Handbrause ent-

fernen

-Siebdichtung der Brause ver-

schmutzt

-Siebdichtung zwischen Brause und

Schlauch reinigen

-Rückﬂussverhinderer sitzt fest -Rückﬂussverhinderer austauschen

Symbolerklärung

Kein essigsäurehaltiges Silikon verwenden!

Justierung (siehe Seite 6)

Einstellen der Warmwasserbegrenzung. In

Verbindung mit Durchlauferhitzern ist eine

Warmwassersperre nicht zu empfehlen.

Wartung (siehe Seite 7)

Rückﬂussverhinderer müssen gemäß DIN EN

1717 regelmäßig in Übereinstimmung mit

nationalen oder regionalen Bestimmungen

(DIN 1988 einmal jährlich) auf ihre Funktion

geprüft werden.

Reinigung

siehe beiliegende Broschüre

Maße (siehe Seite 9)

Durchﬂussdiagramm

(siehe Seite 9)

Serviceteile (siehe Seite 11 )

Bedienung (siehe Seite 8)

Eigensicher gegen Rückﬂießen

Das Produkt ist ausschließlich für Trinkwasser konzipiert!

Montage

1. 2.

Silicone

min.

35 mm

max.

39 mm

max.

5 mm

SW 24 mm

Montage

8 9

SW 30 mm

(17 Nm)

SW 22 mm

> 2 min

SW 22 mm

(2 Nm)

Justierung

60 °C 10 °C 0,3 MPa

Wartung

2 2

1 1

3 3

SW 12 mm

SW 19 mm

Talis E² 31662009 / 31662019 / 31662029Talis E² 31642009 / 31642019 / 31642029

1. 1.

3. 3.

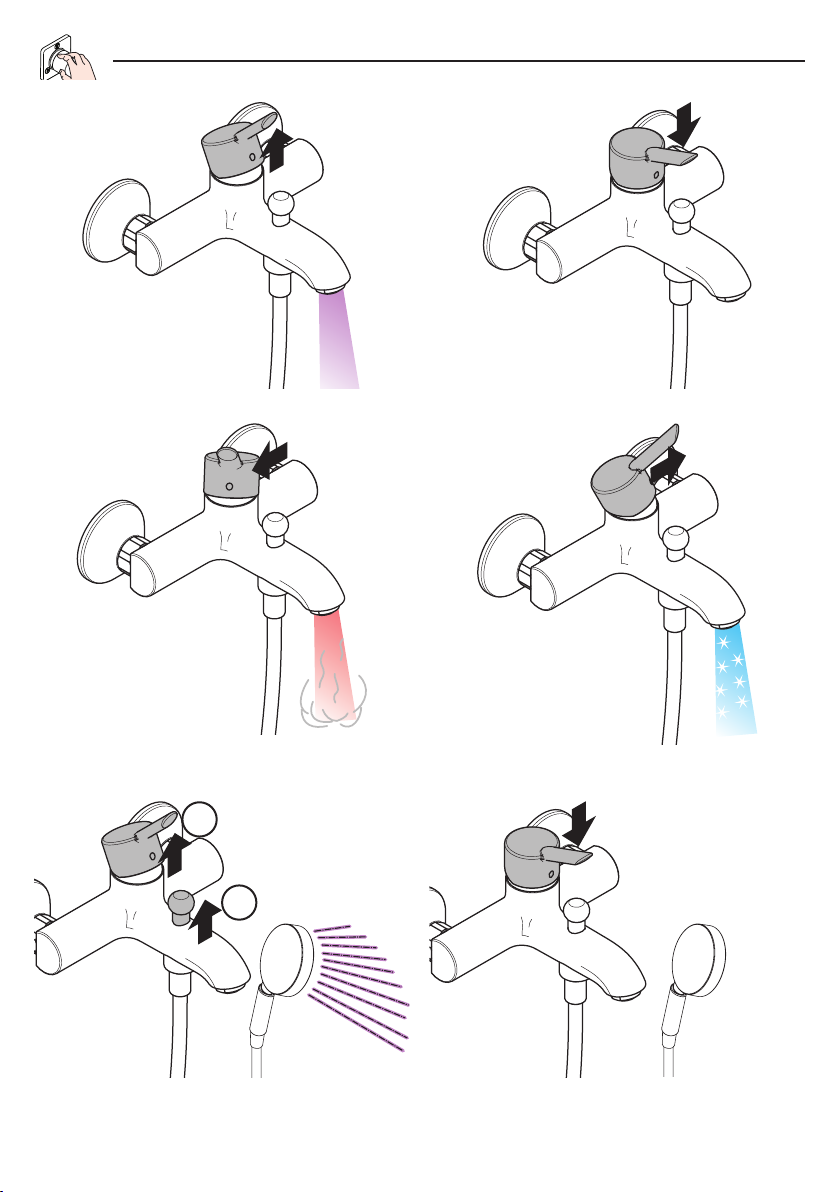

Bedienung

open / öffnen

open shower / öffnen Brause

close /schließen

close shower /schließen Brause

hot / warm cold / kalt

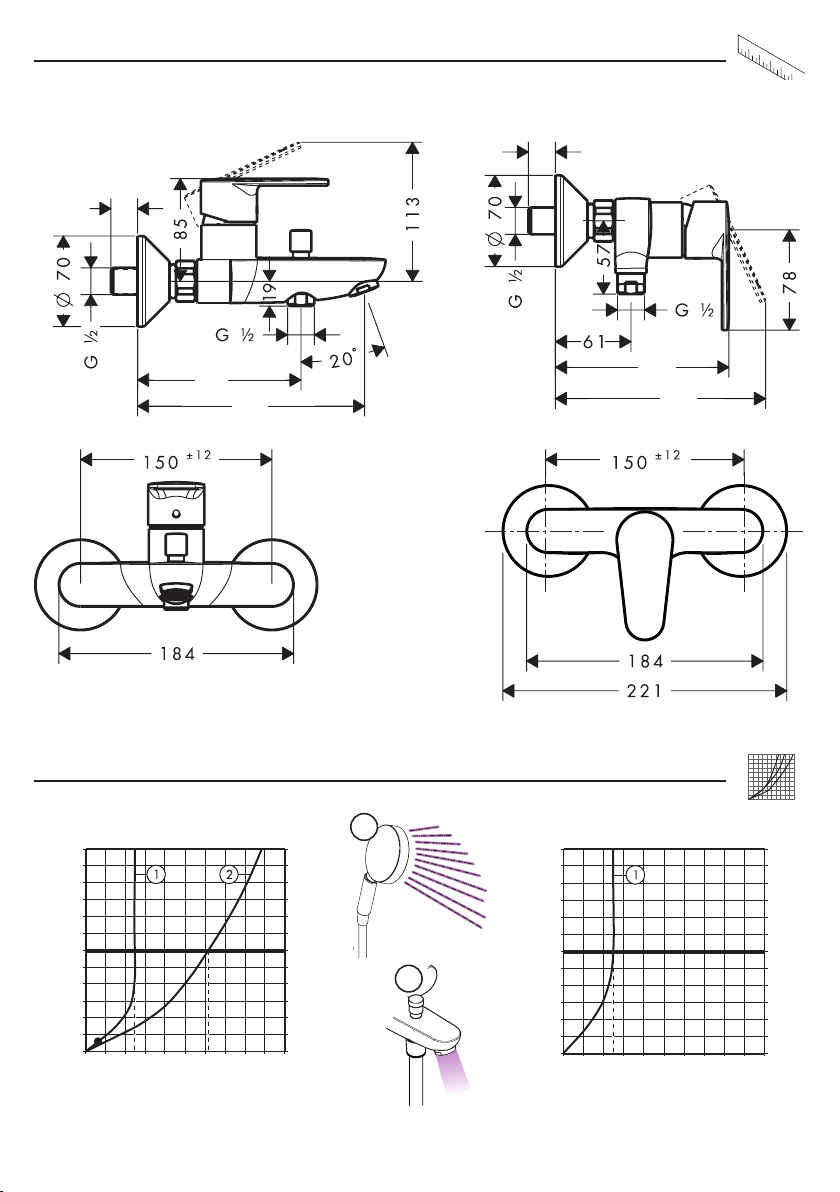

Maße

Durchflussdiagramm

Talis E² 31642009 Talis E² 31662009

180

133

15 - 23

142

173

bar

4,5

0,0

0,5

1,0

1,5

2,0

2,5

3,0

3,5

4,0

5,0

0,45

0,00

0,05

0,10

0,15

0,20

0,25

0,30

0,35

0,40

0,50

5,50,55

6,00,60

036912151821242730

MPa

00,1 0,2 0,3 0,4 0,5

Q = l/min

Q = l/sec

bar

4,5

0,0

0,5

1,0

1,5

2,0

2,5

3,0

3,5

4,0

5,0

0,45

0,00

0,05

0,10

0,15

0,20

0,25

0,30

0,35

0,40

0,50

5,50,55

6,00,60

036912151821242730

MPa

00,1 0,2 0,3 0,4 0,5

Q = l/min

Q = l/sec

Talis E² 31662009 / 31662019 / 31662029Talis E² 31642009 / 31642019 / 31642029

Durchflussdiagramm

Talis E² 31642019

Talis E² 31642029

Talis E² 31662019

Talis E² 31662029

bar

4,5

0,0

0,5

1,0

1,5

2,0

2,5

3,0

3,5

4,0

5,0

0,45

0,00

0,05

0,10

0,15

0,20

0,25

0,30

0,35

0,40

0,50

5,50,55

6,00,60

036912 15 18 21 24 27 30

MPa

00,1 0,2 0,3 0,4 0,5

Q = l/min

Q = l/sec

bar

4,5

0,0

0,5

1,0

1,5

2,0

2,5

3,0

3,5

4,0

5,0

0,45

0,00

0,05

0,10

0,15

0,20

0,25

0,30

0,35

0,40

0,50

5,50,55

6,00,60

036912151821242730

MPa

00,1 0,2 0,3 0,4 0,5

Q = l/min

Q = l/sec

bar

4,5

0,0

0,5

1,0

1,5

2,0

2,5

3,0

3,5

4,0

5,0

0,45

0,00

0,05

0,10

0,15

0,20

0,25

0,30

0,35

0,40

0,50

5,50,55

6,00,60

036912151821242730

MPa

00,1 0,2 0,3 0,4 0,5

Q = l/min

Q = l/sec

bar

4,5

0,0

0,5

1,0

1,5

2,0

2,5

3,0

3,5

4,0

5,0

0,45

0,00

0,05

0,10

0,15

0,20

0,25

0,30

0,35

0,40

0,50

5,50,55

6,00,60

036912151821242730

MPa

00,1 0,2 0,3 0,4 0,5

Q = l/min

Q = l/sec
