Helios ZEB EC Bedienungsanleitung

Zentralentlüftungs-Box mit EC Technologie

Central Ventilation Box with EC technology

ZEB EC

Helios Ventilatoren

MONTAGE- UND BETRIEBSVORSCHRIFT

INSTALLATION AND OPERATING INSTRUCTIONS

Zentralentlüftungs-Box ZEB EC

Montage- und Betriebsvorschrift

1.0 Wichtige Informationen

Zur Sicherstellung einer einwandfreien Funktion und zur eigenen Sicherheit sind

alle nachstehenden Vorschriften genau durchzulesen und zu beachten. Die

Montage- und Betriebsvorschrift als Referenz griffbereit aufbewahren.

1.1 Warn- und Sicherheitshinweise

Folgendes Symbol mist ein sicherheitstechnischer Warnhinweis. Es weist

auf Gefahr hin, welche zu erheblichen Schädigungen führen kann. Beachten Sie

alle Sicherheitsvorschriften zu diesem Symbol um jegliche Gefahrensituation zu

vermeiden.

1.2 Garantieansprüche – Haftungsausschluss

Wenn die vorgehenden Ausführungen nicht beachtet werden, entfällt unsere

Gewährleistung und Behandlung auf Kulanz. Gleiches gilt für Haftungsansprüche

an den Hersteller.

Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten

werden, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der

Gewährleistung.

1.3 Vorschriften – Richtlinien

Bei ordnungsgemäßer Installation und bestimmungsgemäßem Betrieb entspricht

das Gerät den zum Zeitpunkt seiner Herstellung gültigen Vorschriften und

CE-Richtlinien.

1.4 Empfang

Die Sendung sofort bei Anlieferung auf Beschädigungen und Typenrichtigkeit prü-

fen. Falls Schäden vorliegen umgehend Schadensmeldung unter Hinzuziehung

des Transportunternehmens veranlassen.

Bei nicht fristgerechter Reklamation gehen evtl. Ansprüche verloren.

1.5 Einlagerung

Bei Einlagerung über einen längeren Zeitraum sind zur Verhinderung schädlicher

Einwirkungen folgende Maßnahmen zu treffen:

Versiegelung der blanken Teile mit Korrosionsschutz, Schutz des Motors durch

trockene, luft- und staubdichte Verpackung (Kunststoffbeutel mit Trockenmittel

und Feuchtigkeitsindikatoren). Der Lagerort muss erschütterungsfrei, wasserge-

schützt und frei von übermäßigen Temperaturschwankungen sein. Bei mehrjäh-

riger Lagerung bzw. Motorstillstand muss vor Inbetriebnahme eine Inspektion der

Lager und gegebenenfalls ein Lageraustausch durchgeführt werden. Zusätzlich

ist eine elektrische Prüfung nach VDE 0701 bzw. VDE 0530 durchzuführen.

KAPITEL 1

ALLGEMEINE HINWEISE

WARNUNG m

Zentralentlüftungs-Box ZEB EC

Montage- und Betriebsvorschrift

Bei Weiterversand (vor allem über längere Distanzen) ist zu prüfen, ob die

Verpackung für Transportart und -weg geeignet ist.

Schäden, deren Ursache in unsachgemäßem Transport, Einlagerung oder

Inbetriebnahme liegen, sind nachweisbar und unterliegen nicht der Gewährleistung.

1.6 Einsatzbereich

Die ZEB EC erfüllt die Forderungen der DIN 18017, T.3 und ist geeignet für

die gleichzeitige und zentrale Lüftung mehrerer Bereiche/Räume wie z.B.

Küche, Essplatz, Bad, WC o.ä. im Einfamilienhaus oder in der Etagenwohnung.

Als Zentralgerät (Montage unter Dach) übernimmt sie die Entlüftung der

Sanitärräume über mehrere Stockwerke. Auch im gewerblichen und industriellen

Bereich vielseitig (z.B. Entlüftung von Toilettenanlagen oder Absaugung von

Dämpfen an Arbeitsplätzen) einsetzbar.

Die Ventilatoren sind zur Förderung normaler oder leicht staubhaltiger, wenig

aggressiver und feuchter Luft, bei Temperaturen von -20 bis +40 °C und im

Bereich ihrer Leistungskennlinie geeignet. Für den Einsatz in explosionsgefähr-

deten Bereichen ist das Gerät nicht geeignet.

Bei Betrieb unter erschwerten Bedingungen, wie z.B. hohe Feuchtigkeit, längere

Stillstandzeiten, starke Verschmutzung, übermäßige Beanspruchung durch kli-

matische, technische, elektronische Einﬂüsse, ist Rückfrage und Einsatzfreigabe

erforderlich, da die Serienausführung hierfür u.U. nicht geeignet ist.

Ein bestimmungsfremder Einsatz ist nicht statthaft. Das Gerät darf nicht im Freien

und in Kontakt mit Wasser betrieben werden.

Ein bestimmungsfremder Einsatz ist nicht statthaft. Das Gerät darf nicht im Freien

und in Kontakt mit Wasser betrieben werden.

1.7 Einsatz bei Raumlüftung

Zur Erreichung der erwarteten Ventilatorleistung ist eine planmäßige Zuluftführung

Voraussetzung. Bei Betrieb von schornsteinabhängigen Feuerstellen im entlüfte-

ten Raum müssen diesen bei allen Betriebsbedingungen ausreichend Zuluft

zugeführt werden.

1.8 Leistungsdaten

Das Gerätetypenschild gibt über die elektrischen Werte Aufschluss, diese sind

auf Übereinstimmung mit den örtlichen Gegebenheiten zu überprüfen. Die

Ventilatorleistungen wurden auf einem Prüfstand entspr. DIN 24 163, T.2 ermittelt.

Sie gelten für die Nenndrehzahl und Normalausführung bei ungehinderter An- und

Abströmung. Hiervon abweichende Ausführungen und ungünstige Einbau- und

Zentralentlüftungs-Box ZEB EC

Montage- und Betriebsvorschrift

Betriebsbedingungen können zu einer Reduzierung der Förderleistung führen.

Die volle Ventilatorleistung wird nur erreicht, wenn eine freie An- und

Abströmung gegeben ist.

Für ausreichende Motorkühlung muss sichergestellt sein, dass eine Mindest-

Luftströmungsﬂäche von 20 % des Ventilatorquerschnittes gegeben ist.

1.9 Berührungsschutz

Bei Einbau sind die gültigen Arbeitsschutz- und Unfallverhütungsvorschriften zu

beachten. Kontakt mit rotierenden Teilen muss verhindert werden. Es ist sicher-

zustellen, dass sich im Ansaugbereich keine Textilien (z.B. Vorhänge) oder andere

ansaugbare Stoffe, wie z.B. auch Kleidung von Personen, beﬁnden.

1.10 Geräuschpegel

Die im Katalog genannten Geräuschwerte können im Einbaufall erheblich abwei-

chen, da der Schalldruckpegel vom Absorptionsvermögen des Raumes, der

Einbausituation u.a. Faktoren abhängig ist.

2.0 Elektrischer Anschluss

Vor allen Wartungs- und Installationsarbeiten oder vor Öffnen des

Schaltraumes ist das Gerät allpollig vom Netz zu trennen. Der elektrische

Anschluss darf nur von einer autorisierten Elektrofachkraft entspre-

chend dem nachstehenden Anschlussplan ausgeführt werden.

Die einschlägigen Sicherheitsvorschriften, Normen (wie VDE 0100, VDE

0530 und VDE 0700 sowie die TAB‘s der EVU‘s und UVV) sind einzuhalten.

Netzspannung und Frequenz müssen mit den Angaben des Gerätetypenschildes

übereinstimmen. Die Einführung der Zuleitung so vornehmen, dass bei

Wasserbeaufschlagung kein Eindringen entlang der Leitung ermöglicht wird.

Leitung nie über scharfe Kanten führen, Zugentlastung an der ZEB EC verwenden.

Wird eine Fehlerstrom-Schutzeinrichtung in die Zuleitung des EC Ventilators

verbaut, muss die Fehlerstrom-Schutzeinrichtung die folgenden technischen

Merkmale aufweisen:

Typ A oder Bmit einem Bemessungsdifferenzstrom von 300 mA und verzö-

gerter Auslösung (superresistent, Charakteristik K). Der EC Ventilator hat einen

Ableitstrom von <= 3,5 mA, ermittelt nach DIN EN 50178 Bild 4.

Das Gerät ist ausschließlich für den Festanschluss vorgesehen, ein Anschluss

über Stecker ist nicht gestattet. Das Gerät hat eine Anschlussleitung, jedoch

ohne Anschlusskasten.

HINWEIS +

KAPITEL 2

ELEKTROANSCHLUSS

WARNUNG m

ACHTUNG m

Zentralentlüftungs-Box ZEB EC

Montage- und Betriebsvorschrift

2.2 Schaltplan SS-1115

Anschluß Beispiele / Wiring examples / Exemples de branchement

Stufe / Speed / Etage 1 Stufe / Speed / Etage 2 Stufe / Speed / Etage 3

Stufe 3

Speed 3

Etage 3

PE PENN

WSUP 13

L1 PEN

85396 001 SS-1115 24.09.15

M (EC)

Farbcode nach IEC 757

BK-sw-schwarz-black

RD-rt- rot-red

YE-ge-gelb-yellow

GN-gn-grün-green

BU-bl-blau-blue

GY-gr-grau-grey

WH-ws-weiß-white

BN-br-braun-brown

ge/gn

L‘‘- ighH

L‘- ediumM

L - owL

+12V (20mA)

0-10V

123

DSZ Art.Nr.01598

ZEB EC

Art.Nr. 1457 002

M (EC)

ge/gn

L‘‘- ighH

L‘- ediumM

L - owL

+12V (20mA)

0-10V

ZEB EC

Art.Nr. 1457 002

0-10V DC

10k

bauseits zu stellen bzw.

0-10V Signal von z.B.

PU/A 10 Art.Nr. 1734/1735

oder EUR EC Art. Nr. 1347

Potentiometer

Steuerung mit Stufenschalter „DSZ“ Steuerung mit 0-10V

off

23456

DIP-Schalter DIP-Schalter

DIP-Schalter

ge/gn

L‘‘

L‘

ge/gn

L‘‘

L‘

ge/gn

L‘‘

L‘

123456

----onoff

----offoff

----onon

----offon

offoff----

offon----

onoff----

onon----

6- - off off - -

7- - off on - -

8- - on off - -

- - on on - -

230V~

vom

Schal ter

Stufe

DIP

L+M

L+H

L oder

L und 0-10V< 1

Zentralentlüftungs-Box ZEB EC

Montage- und Betriebsvorschrift

Abb.1

Abb.2

Maße in mm

Zentralentlüftungs-Box ZEB EC

Montage- und Betriebsvorschrift

2.1 Leistungsregelung

Der Ventilator kann über den externen 3-Stufen-Schalter (DSZ/

Zubehör) in 3 Drehzahlen betrieben werden. Diese können über

einen internen DIP-Schalter aus 9 Möglichkeiten ausgewählt werden.

Dazu das Gerät allpolig vom Netz trennen. Deckel wie in Abb. 1 öffnen und

die Stufen auswählen. Diese werden über S1 ... S4 laut dem SS-1115 eingestellt.

Die Montage erfolgt sinngemäß in umgekehrter Reihenfolge.

3.0 Montagehinweise

Das Gerät sollte möglichst entfernt von den zu lüftenden Räumen montiert

werden, um eine Geräuschbelästigung zu vermeiden. In kritischen Fällen sind

geeignete Schalldämpfer (s. Helios Zubehör) einsetzbar. Zur Vermeidung von

Körperschallübertragung ist ggf. das Gerät auf eine schalldämmende Unterlage

zu montieren. Ansaug-/Ausblasleitungen werden einfach auf die Gerätestutzen

geschoben und mittels Schlauchschellen oder Klebeband befestigt.

Die Steuerung erfolgt direkt über den 3-Stufenschalter DSZ oder über Zeit-

schaltuhr WSUP (Zubehör).

Die Anlage muss mit möglichst geringem Luftwiderstand und luftdicht montiert

werden. Minimieren Sie die Nutzung der ﬂexiblen Leitungen. Verschließen Sie

die nicht verwendeten Öffnungen an der Ansaugseite. Schließen Sie in jedem

Fall den Pressmund an. Montieren Sie die ZEB EC an einer Wand bzw. Decke

mit ausreichend Masse.

3.1 Mechanische Anschlüsse

Die ZEB EC ist an den Seiten mit vier saugseitigen und einem drucksei-

tigen Anschlussstutzen ausgestattet. Von den Ansaugstutzen sind in der

Standardausführung drei verschlossen.

3.2 Einstellung der Anlage

Bei der Erstinbetriebnahme müssen folgende Punkte beachtet werden:

1. Türen und Fenster schließen

2. Erforderlichen Volumenstrom messen (s. entsprechende Normen)

3. Die benötigen Förderleistungen in Stufe 1, 2 und 3 des Betriebsschalters

(Zubehör), mit DIP-Schalter auf der Platine einstellen (s. Schaltplan SS-1115,

Seite 5).

4. Je Raum über Ventile/Abluftelemente (Zubehör) den Volumenstrom einregulieren

5. DIP-Schalterstellungen in die Schaltplantabelle eintragen (Seite 5).

KAPITEL 3

MONTAGE

Zentralentlüftungs-Box ZEB EC

Montage- und Betriebsvorschrift

m Ein / Aus-Schalten:

Häuﬁges Ein- und Ausschalten von EC-Ventilatoren kann über den 0-10 V

Steuereingang bzw. typenabhängig über den Freigabeeingang durch-

geführt werden. Dies ist für die Elektronik schonend und sorgt für eine

lange Lebensdauer. Ein Steuern über die Netzversorgung (Aus/Ein) wird

nicht empfohlen. Generell muss beim Netz Aus/Einschalten ein zeitlicher

Abstand von mindestens 120 Sekunden eingehalten werden.

3.3 Einstellungen der DIP-Schalter

Auf der Steuerplatine sind (DIP-)Schalter vorhanden, mit denen einige zusätzliche

Einstellungen vorgenommen werden können.

Mit den DIP-Schaltern 1-5 kann die Drehzahl eingestellt werden.

DIP-Schalter 6 legt fest, ob bei < 1 V eine Motorabschaltung stattﬁndet (bei einer

0-10 V Ansteuerung).

3.4 Inbetriebnahme

Folgende Kontrollarbeiten sind auszuführen:

– Bestimmungsgemäßen Einsatz des Ventilators überprüfen

– Netzspannung mit Leistungsschild vergleichen

– Ventilator auf solide Befestigung prüfen

– Alle Teile, insbesondere Schrauben, Muttern, Schellen auf festen Sitz über-

prüfen

– Stromaufnahme mit Leistungsschildangaben vergleichen

– Abdichtung des Anschlusskabels und festen Klemmsitz der Adern prüfen

3.5 Montage/Demontage

1. Abdeckung

Unter dem Deckel beﬁnden sich das Typenschild und die Steuerung des Motors.

- Demontage: Drehen Sie den Deckel des Ventilators so, dass sich die

Aussparung im Deckel am Pressmund beﬁndet. Lockern Sie anschließend die

Klickverbindung in der Mitte mit Hilfe eines Schraubenziehers und nehmen Sie

den Deckel ab (s. Abb. 1).

- Montage: Achten Sie darauf, dass die Teile unter dem Deckel ordentlich

montiert sind und nicht über den Rand hinaus ragen. Halten Sie den Deckel

so, dass die Aussparung des Deckels den Kabeln gegenüber liegt. Drücken

Sie nun den Deckel auf die Klickverbindung. Kontrollieren Sie, ob der Deckel

ordentlich fest sitzt.

2. Ventilatorteil

Entfernen Sie den Ventilatordeckel, bevor Sie das Ventilatorteil demontieren.

- Demontage: Stecken Sie einen Schraubendreher (ca. 8 mm) zwischen eine

Klickverbindung des Ventilatorteils und das Ventilatorgehäuse und bewegen Sie

das Ventilatorteil etwas nach oben (s. Abb. 1). Die Klickverbindung löst sich.

Lockern Sie mit Hilfe des Schraubendrehers auch die anderen Klickverbindungen

und nehmen Sie das Ventilatorteil aufrecht aus dem Ventilatorgehäuse heraus.

- Montage: Halten Sie das Ventilatorteil gerade über das Ventilatorgehäuse, so

dass sich der Kabelausgang genau über einer Aussparung beﬁndet. Setzen Sie

das Ventilatorteil möglichst gerade in das Gehäuse ein und drücken Sie es an,

bis es einrastet.

3. Steuerplatine

Die Steuerplatine beﬁndet sich an der oberen Seite des Ventilatorteils. Entfernen

Sie daher zunächst den Ventilatordeckel, bevor Sie die Steuerplatine demontieren.

-Demontage: Drücken Sie mit Hilfe eines Schraubendrehers eine Klickverbindung

an einer Seite der Steuerplatine beiseite und ziehen Sie gleichzeitig die Platine

leicht hoch (s. Abb. 2). Lösen Sie anschließend die anderen Klickverbindungen.

Nehmen Sie die Platine aus dem Ventilatorteil heraus und koppeln Sie die

Anschlüsse ab.

- Montage: Schließen Sie die Ventilatorkabel an die Steuerplatine an.

Drücken Sie die Platine genau zwischen die Klickverbindungen auf dem

Ventilatorteil. Drücken Sie die Platine an, bis die Verbindungen einrasten.

Achten Sie darauf, dass sich die Platine nicht verbiegt!

3.6 Störungsursachen

– Auslösung des thermischen Überlastungsschutzes deutet auf Verschmutzung,

Schwergängigkeit des Laufrades und/oder der Lager hin. Eine zu hohe

Wicklungstemperatur durch zu geringe Motorkühlung oder zu hohe

Fördermitteltemperatur kann ebenfalls Ursache sein.

– Anormale Geräusche können die Folge von ausgelaufenen Lagern sein.

– Vibrationen und Schwingungen können ihre Ursache in einem unwuchtigen

u. U. mit Schmutz beaufschlagten Laufrad oder in der Einbausituation haben.

– Stark geminderte Leistung kann auftreten, wenn der Ventilator über dem

Umschlagspunkt arbeitet. (Verbunden mit höherem Geräusch). Dies beruht

u. U.auf mangelnder Zuluftnachströmung bzw. zu hohem Anlagewiderstand.

STÖRUNG Ü

Zentralentlüftungs-Box ZEB EC

Montage- und Betriebsvorschrift

Zentralentlüftungs-Box ZEB EC

Montage- und Betriebsvorschrift

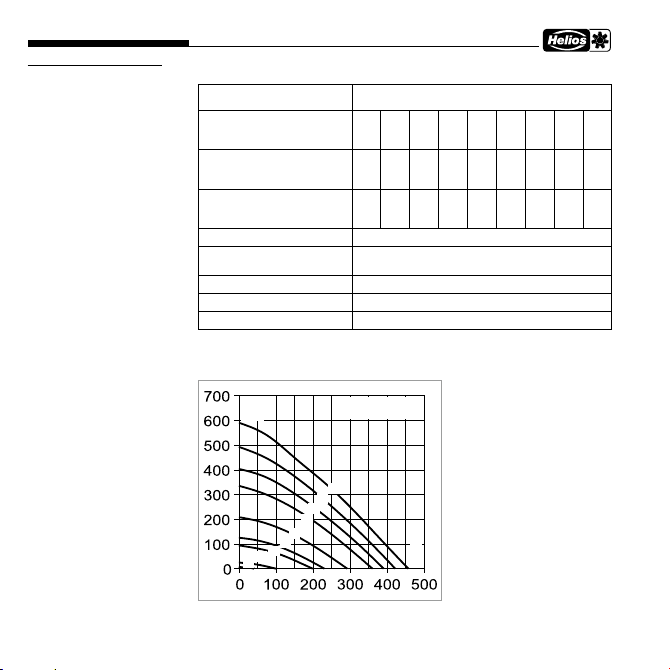

4.0 Technische Daten

KAPITEL 4

TECHNISCHE HINWEISE

Spannung/Frequenz 1~, 230 V, 50 Hz

Förderleistung

freiblasend m3/h

100

200

230

300

360

400

430

460

Leistungsaufnahme

max. W

2 3 8 11 19 34 44 55 69

Nennstrom

max. A

0,04

0,04 0,08 0,10 0,18 0,30 0,38 0,47 0,58

Drehzahl min-1 max. 3200

Min. / Max. zul. Temperatur -10 °C / 40 °C

Schutzart IP54

Schaltplan SS-1115

Gewicht ca. kg 5,9

·(m3/h)

ò-ØStufen

äë

Dpfa

Inhaltsverzeichnis

Sprachen:

Andere Helios Lüfter Handbücher

Helios

Helios ultra Silence MiniVent M1/150 N / C Bedienungsanleitung

Helios

Helios RR 100 C Bedienungsanleitung

Helios

Helios ultraSilence SlimVent SVV 80 Bedienungsanleitung

Helios

Helios MegaBox MB Bedienungsanleitung

Helios

Helios InlineVent RR Series Bedienungsanleitung

Helios

Helios BK Series Bedienungsanleitung

Helios

Helios M1/120 N/C Bedienungsanleitung

Helios

Helios KWL 200 W Bedienungsanleitung

Helios

Helios HygroBox KWL Series Bedienungsanleitung

Helios

Helios InlineVent KR EC Series Bedienungsanleitung

Helios

Helios GBW EC Series Bedienungsanleitung

Helios

Helios AIR1-KR DX Series Bedienungsanleitung

Helios

Helios KWL 470 W ET Bedienungsanleitung

Helios

Helios SilentBox SB EC 125 A SilentBox SB EC 125 B SilentBox SB EC 160 A SilentBox SB EC 160 B SilentBox SB EC 200 A SilentBox SB EC... Bedienungsanleitung

Helios

Helios MiniVent ultra Silence M1/150 0-10 V Bedienungsanleitung

Helios

Helios RRK Series Bedienungsanleitung

Helios

Helios SlimVent SVR EC Series Bedienungsanleitung

Helios

Helios B VD Bedienungsanleitung

Helios

Helios ultra Silence ELS-GU Bedienungsanleitung

Helios

Helios EcoVent Verso KWL 45 LE-RS Bedienungsanleitung

Helios

Helios HQ EC Series Bedienungsanleitung

Helios

Helios KWL 340 D Bedienungsanleitung

Helios

Helios MiniVent M1/100 Bedienungsanleitung

Helios

Helios MultiZoneBox KWL-MZB Bedienungsanleitung

Beliebte Lüfter Handbücher anderer Marken

ELTA FANS

ELTA FANS H03VV-F Bedienungsanleitung

Hunter

Hunter 20714 Gebrauchsanweisung

Emerson

Emerson CARRERA VERANDA CF542ORB00 Bedienungsanleitung

Hunter

Hunter Caraway Gebrauchsanweisung

Panasonic

Panasonic FV-15NLFS1 Bedienungsanleitung

Kompernass

Kompernass KH 1150 Bedienungsanleitung

VES

VES FALA100/12V/TR Bedienungsanleitung

Vertiv

Vertiv Liebert DCD Bedienungsanleitung

Westinghouse

Westinghouse GFP Series Bedienungsanleitung

Venmar

Venmar KUBIX HRV PLUS Series Bedienungsanleitung

Maico

Maico ECR 31 Bedienungsanleitung

Sonnenkonig

Sonnenkonig Dinky Bedienungsanleitung

S&P

S&P ECOWATT HXBR Bedienungsanleitung

Wider

Wider IMP03369BH Bedienungsanleitung

Panasonic

Panasonic F-60DHN Bedienungsanleitung

Hinkley

Hinkley HIGHLAND Bedienungsanleitung

Broan

Broan 766BN Bedienungsanleitung

Premium

Premium PFS16022 Montageanleitung
