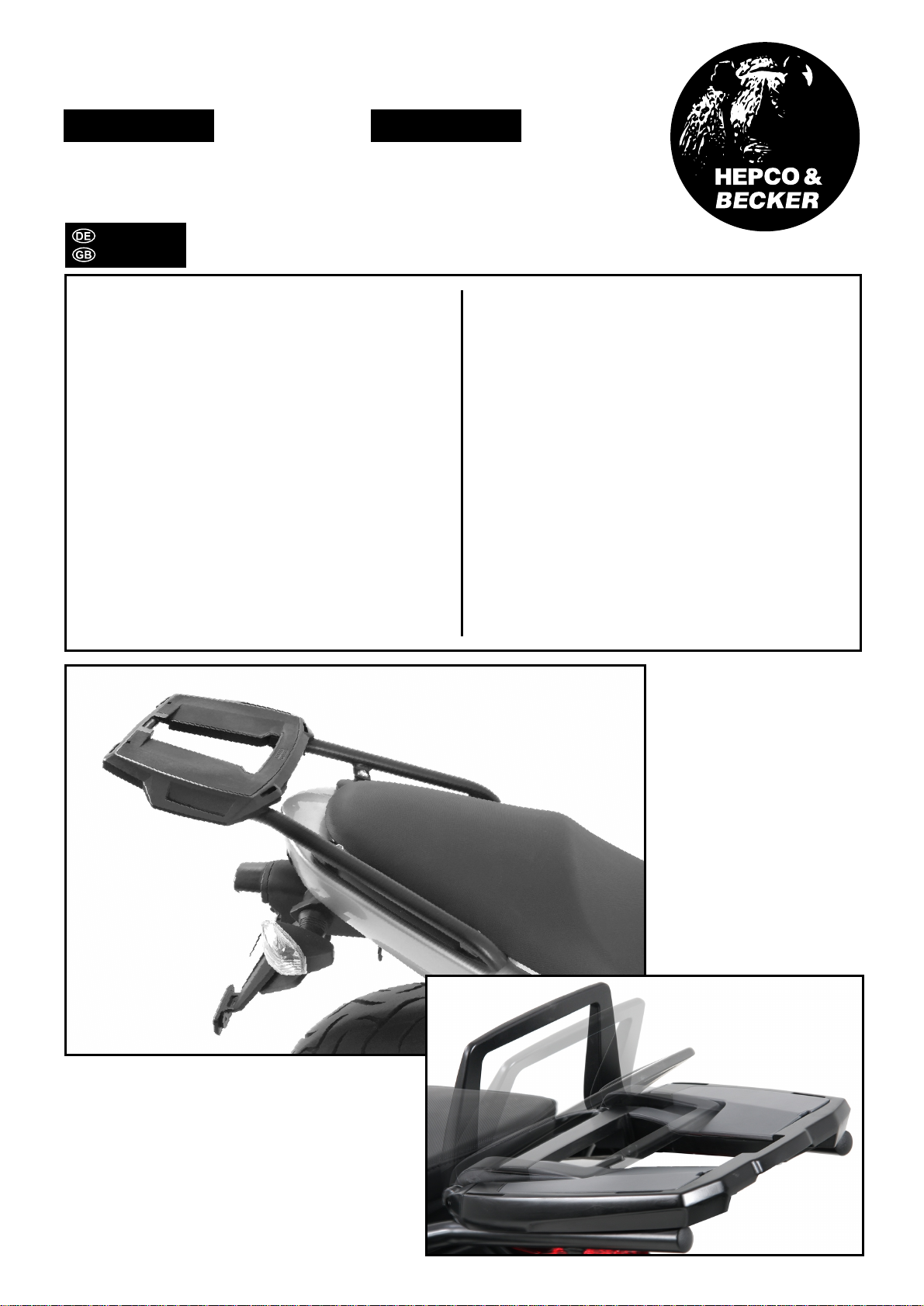

hepco & becker Easyrack Bedienungsanleitung
1x Schraubensatz: 1x Screw kit:
1x 700003254 pipe strut left
1x 700003255 pipe strut right
1x 700003256 mounting adapter left
1x 700003257 mounting adapter right
1
1x 700003254 Rohradapter links
1x 700003255 Rohradapter rechts
1x 700003256 Adapterplatte links
1x 700003257 Adapterplatte rechts
Bei Bestellung eines Aluracks zusätzlich:
1x 799.901HB Alu-Rack
1x 799.902HB TC-Bügel für Alu-Rack
1x 799.903HB Abdeckplatte für Rack
Bei Bestellung eines Easyracks zusätzlich:
1x 700008650 Easyrack
1x 700008647 Abdeckblende links
1x 700008648 Abdeckblende rechts
When ordering a Alurack:
1x 799.901HB alu-rack
1x 799.902HB bow for Alu-rack
1x 799.903HB plastic cover for rack
When ordering a Easyrack:
1x 700008650 Easyrack
1x 700008647 plastic cover left
1x 700008648 plastic cover right
080411/240919
KAWASAKI ER-6n/f
bis Baujahr 2008 / up to date of manufacture 2008
4 Zylinderschrauben M6 x 20
4 Linsenkopfschrauben M8 x 16
4 Linsenkopfschrauben M8 x 20
4 Zylinderschrauben M6 x12
4 selbstsichernde Muttern M 6
4 U-Scheiben ø 6,4
4 U-Scheiben ø 8,4
4 Viereck-Scheiben 20 x 20 x ø6,4
4 allen screw M6 x 20
4 fillister head screw M8 x 16
4 fillister head screw M8 x 20
4 allen screw M6 x12
4 self-lock nut M 6
4 washer ø 6,4
4 washer ø 8,4
4 special washer x 20 x ø6,4
Easyrack
Artikel Nr.: / Item-no.:
661287 01 01 schwarz/black
Alurack
Artikel Nr.: / Item-no.:
650287 01 01 schwarz/black
INHALT
CONTENTS
Easyrack - Symbol
Alurack
2
KAWASAKI ER-6n/f
bis Baujahr 2008 / up to date of manufacture 2008

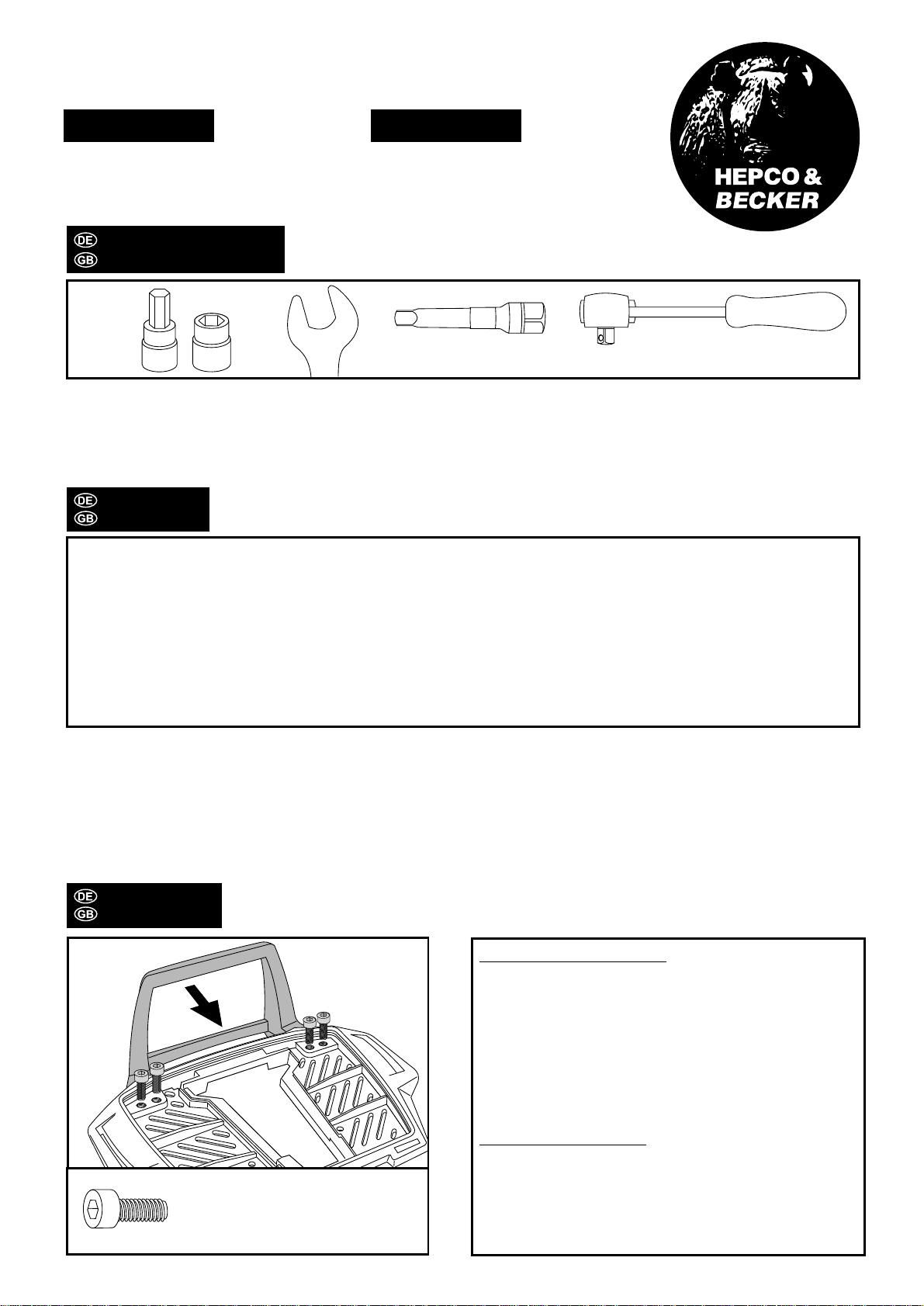

Preparing of the Alurack:
Fix the bow to the rack with allen screws M6 x 12.
NOTICE:
The bow is needed in use with a Hepco & Becker topcase only .
Vorbereitung des Aluracks:
Den beiliegenden TC-Bügel mit den Zylinderkopf-
schrauben M6 x 12 hinten unter dem Alurack
verschrauben.
HINWEIS:
Der TC-Bügel ist nur bei Anbringung eines Hepco & Becker
Topcases erforderlich.
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente
beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
WICHTIG
IMPORTANT
VORBEREITUNG
PREPARING
4x
Easyrack
Artikel Nr.: / Item-no.:
661287 01 01 schwarz/black
Alurack
Artikel Nr.: / Item-no.:
650287 01 01 schwarz/black
Ratsche/Ratchet
Verlängerung/extension
Set
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
- Take off the seat and the handrails.
The handrails are not needed any more.
Fastening of the
mounting adapter left + right
:
Fix mounting adapter as shown in the picture (insert nut at the top)
with original screws.
Fastening of the pipe strut left + right:
Fix the pipe struts in the insert nuts of the mounting adapter with
filister head screws M 8 x 16 and washers ø8,4.
(If a side carrier is mounted too, use filister head screws M 8 x 20).
2
1
Demontieren:
1. Sitzbank
2. Haltegriffe - diese entfallen
Montage der Adapterplatten links / rechts:
Diese werden mit den Gewindebuchsen nach oben an den
Befestigungspunkten der Haltegriffe mit den Originalschrauben
montiert.
Montage der Rohradapter links/rechts:
In den Gewindebuchsen der zuvor montierten Adapterplatten mit
den Linsenkopfschrauben M 8 x 16 und den U-Scheiben ø8,4.
(Bei gleichzeitiger Montage der Kofferträger, die Linsenkopfschrauben
M 8 x 20 verwenden).
4x
Gepäckbrücke
Alurack
KAWASAKI ER-6n/f
bis Bj.2008
Artikel-Nr.:
650.287 01 01 schwarz
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
KAWASAKI ER-6n/f
bis Baujahr 2008 / up to date of manufacture 2008
4x
3
Easyrack
Artikel Nr.: / Item-no.:
661287 01 01 schwarz/black
Alurack
Artikel Nr.: / Item-no.:
650287 01 01 schwarz/black
650287 00 01 Kofferträger schwarz / Side carrier, black
501287 00 01 Motorschutzbügel schwarz / Engine guard, black
4
Gepäckbrücke
Alurack
KAWASAKI ER-6n/f
bis Bj.2008
Artikel-Nr.:
650.287 01 01 schwarz
KAWASAKI ER-6n/f
bis Baujahr 2008 / up to date of manufacture 2008
Easyrack
Artikel Nr.: / Item-no.:
661287 01 01 schwarz/black
Alurack
Artikel Nr.: / Item-no.:
650287 01 01 schwarz/black
Als weiteres Zubehör lieferbar:/ Also available:
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Germany
Tel.: +49 (0)6331 - 1453 - 100
Fax: +49 (0)6331 - 1453 - 120
eMail: [email protected]
www.hepco-becker.de
Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage.
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
Alurack:
Easyrack:
4
Fastening of the Alurack/Easyracks:
On the rack adapters.
Use allen screws M6 x 20 and special washer
20x20xø6,4. Secure with washers ø6,4 and
self-lock nuts M6. Mount the plastic cover.
Montage des Aluracks/Easyracks:
Das Rack wird mit den Zylinderschrauben
M6x20,den Viereck-Scheiben 20x20xø6,4,
den U-Scheiben ø6,4 und den selbst-
sichernden Muttern M6 an den Gepäck-
brückenhalter verschraubt. Anschließend
die Kunststoffabdeckung des Aluracks
montieren.
4x 4x
4x
4x
