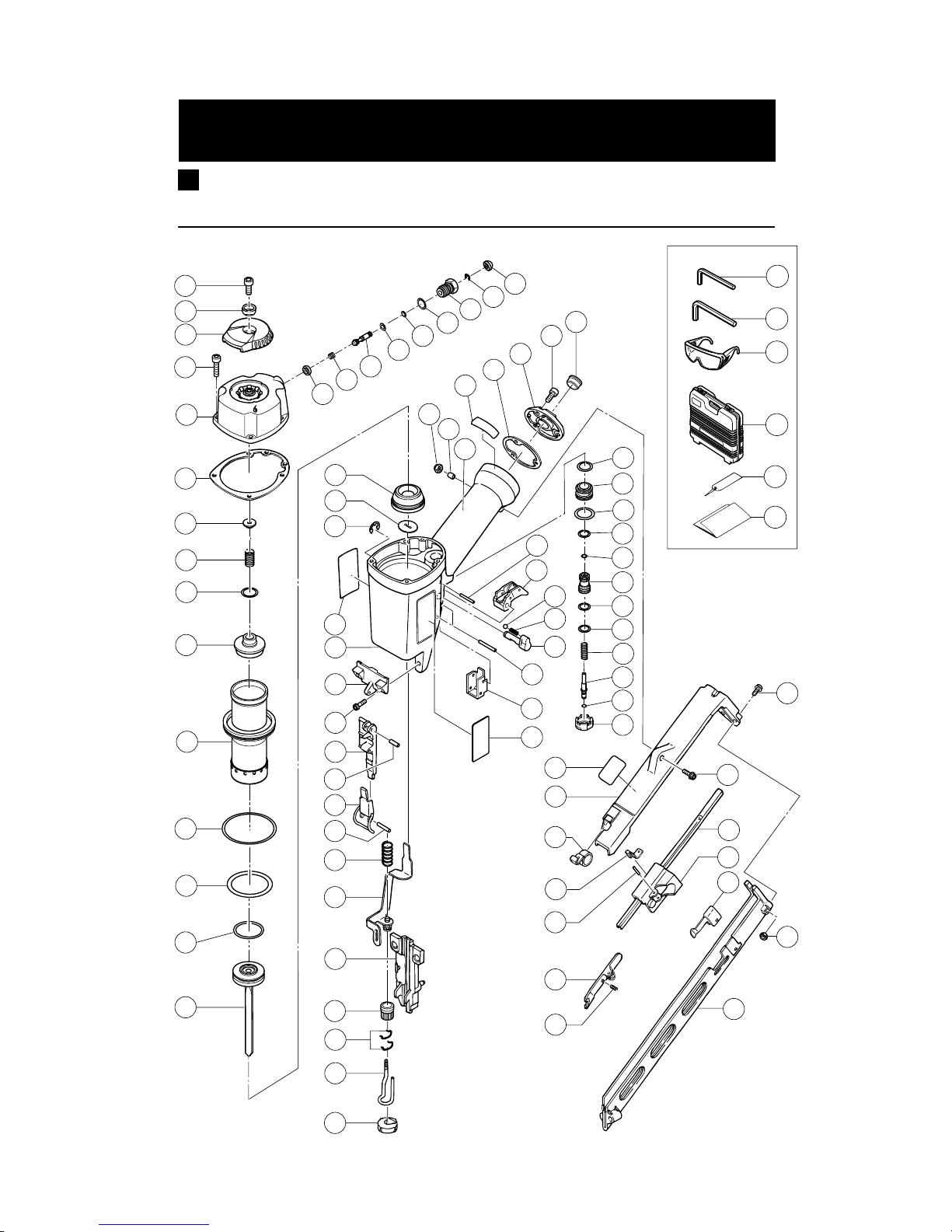

PNEUMATIC TOOL PARTS LIST

LIST NO. E011

FINISH NAILER

Model NT 65MA2

2003

•

(E1)

Hitachi Power Tools

16 17 18 19 20 21 22 23 24

43 44

46 47 48 49 50

501

502

503

504

505

506

*ALTERNATIVE PARTS

--- 2 ---

ITEM

NO. CODE NO. DESCRIPTION REMARKS

NO.

USED

PARTS

8 -- 03

NT 65MA2

1 949-657 HEX. SOCKET HD. BOLT M6X12 (10 PCS.) 1

2 880-515 PLATE 1

3 884-332 TOP COVER 1

4 949-757 HEX. SOCKET HD. BOLT M5X20 (10 PCS.) 4

5 884-331 EXHAUST COVER 1

6 880-358 GASKET 1

7 882-914 HEAD BUMPER 1

8 882-913 HEAD VALVE SPRING 1

9 876-796 O-RING (P-22) 1

10 882-912 HEAD VALVE (A) 1

11 884-329 CYLINDER 1

12 877-312 CYLINDER O-RING (I.D 63.1) 1

13 878-716 O-RING (P-46) 1

14 882-685 O-RING (I.D 34.7) 1

15 884-330 PISTON 1

16 881-711 VALVE PACKING 1

17 881-900 SPRING 1

18 884-333 PLUNGER 1

19 873-093 O-RING (1AP-3) 1

20 881-715 O-RING (S3) 1

21 987-105 O-RING (S-10) 1

22 882-701 VALVE BUSHING 1

23 968-643 RETAINING RING (E-TYPE) FOR D4 SHAFT 1

24 884-334 KNOB 1

25 881-741 PISTON BUMPER 1

26 881-756 BUMPER SHEET 1

27 955-479 RETAINING RING (E-TYPE) FOR D6 SHAFT 1

28 884-070 WARNING LABEL 1

29 884-328 BODY ASS’Y 1 INCLUD. 45

30 881-764 GUIDE PLATE (B) 1

31 949-661 HEX. SOCKET HD. BOLT M6X30 (10 PCS.) 2

32 881-743 GUIDE PLATE (A) 1

33 949-770 ROLL PIN D4X14 (10 PCS.) 1

34 884-323 LOCK LEVER 1

35 949-685 ROLL PIN D3X20 (10 PCS.) 1

36 877-894 HOLDER SPRING 1

37 884-326 PUSHING LEVER (B) 1

38 881-742 BLADE GUIDE 1

39 884-325 ADJUSTER 1

40 881-765 RATCHET SPRING 2

41 884-324 PUSHING LEVER (A) 1

42 881-751 NOSE CAP (A) 1

43 877-371 NYLON NUT M5 3

44 881-774 SLEEVE 1

45 GRIP RUBBER 1 (SUPPLIED WITH ITEM NO. 607, 608)

46 CAUTION PLATE 1

47 881-769 GASKET (B) 1

48 881-758 CAP (A) 1

49 949-821 HEX. SOCKET HD. BOLT M5X16 (10 PCS.) 3

50 872-035 DUST CAP 1

51 949-865 ROLL PIN D3X28 (10 PCS.) 3

*ALTERNATIVE PARTS --- 3 ---

ITEM

NO. CODE NO. DESCRIPTION REMARKS

NO.

USED

PARTS

8 -- 03

NT 65MA2

52 884-145 TRIGGER (A) 1

53 959-155 STEEL BALL D3.97 (10 PCS.) 1

54 982-454 SPRING (C) 1

55 884-335 CHANGE KNOB 1

56 884-336 PUSHING LEVER GUIDE 1

57 NAME PLATE 1

58 877-699 HEAD VALVE O-RING (I.D 16.8) 1

59 878-881 VALVE BUSHING (B) 1

60 878-885 O-RING (S-18) 1

61 878-925 O-RING (I.D 8.8) 2

62 981-317 O-RING (S-4) 1

63 884-143 VALVE PISTON (B) 1

64 878-887 O-RING (I.D 11) 1

65 878-884 PLUNGER SPRING 1

66 884-144 PLUNGER (A) 1

67 878-888 O-RING (I.D 1.8) 1

68 880-671 VALVE BUSHING (A) 1

69 LABEL 1

70 881-752 MAGAZINE COVER 1

71 881-755 RIBBON SPRING 1

72 881-745 FEEDER PLATE 1

73 881-767 ROLL PIN D2.5X20 (STAINLESS) 1

74 881-746 NAIL FEEDER (A) 1

75 880-321 PUSHING SPRING 1

76 881-773 HEX. SOCKET HD. BOLT (W/FLANGE) M5X20 1

77 881-772

MACHINE SCREW (W/WASHER) M5X16 (BLACK)

78 884-327 NAIL RAIL 1

79 881-744 NAIL FEEDER (B) 1

80 881-766 NAIL STOPPER 1

81 881-754 MAGAZINE 1

*ALTERNATIVE PARTS

--- 4 ---

OPTIONAL ACCESSORIES

ITEM

NO. CODE NO. DESCRIPTION REMARKS

NO.

USED

8 -- 03

STANDARD ACCESSORIES

ITEM

NO. CODE NO. DESCRIPTION REMARKS

NO.

USED

NT 65MA2

Printed in Japan

(030805N)

501 944-458 HEX. BAR WRENCH 4MM 1

502 944-459 HEX. BAR WRENCH 5MM 1

503 875-769 SAFETY GLASSES 1

504 881-775 CASE 1

505 884-337 CAUTION TAG 1

506 884-120 LEAFLET 1

601 884-320

FULL SEQUENTIALACTUATION MECHANISM KIT

1 INCLUD. 602-606

602 884-321 TRIGGER (A) 1

603 881-778 PLUNGER (B) 1

604 878-888 O-RING (I.D 1.8) 1

605 880-672 VALVE PISTON (B) 1

606 884-322 TRIGGER PIN 1

607 881-768 GRIP TAPE (A) 1

608 880-407 TAPE 2
