Internal USB Cable Installation

Internal USB Cable

HP xw Series Workstations

This document describes how to install the internal USB cable for your HP Workstation.

Kit Contents

This kit includes the following components:

■Internal USB cable

■Adjustable cable strap

■Warranty

■Internal USB cable instruction (this document)

Observe Warnings and Cautions

ÅWARNING:

Any surface or area of the equipment marked with this symbol indicates the presences of a hot

surface or hot component. If this surface is contacted, the potential for injury exists. To reduce the risk of

injury from a hot component, allow the surface to cool before touching.

ÅWARNING:

Any surface or area of the equipment marked with this symbol indicates the presence of an

electrical shock hazard. To reduce the risk of injury from electrical shock, do not open any enclosed area.

ÄCAUTION:

Static electricity can damage the electronic components of the workstation. Before beginning

these procedures, be sure you are discharged of static electricity by briefly touching a grounded metal

object.

Step 1—Prepare the Workstation

Your workstation documentation includes instructions for disassembling and preparing the workstation for

installation, including shutting down power, disconnecting all power from the system, and removing the

access panel. For more detailed information, refer to the Service and Technical Reference Guide for your

HP Workstation at http://www.hp.com/support/workstation_manuals.

2/4

Internal USB Cable Installation

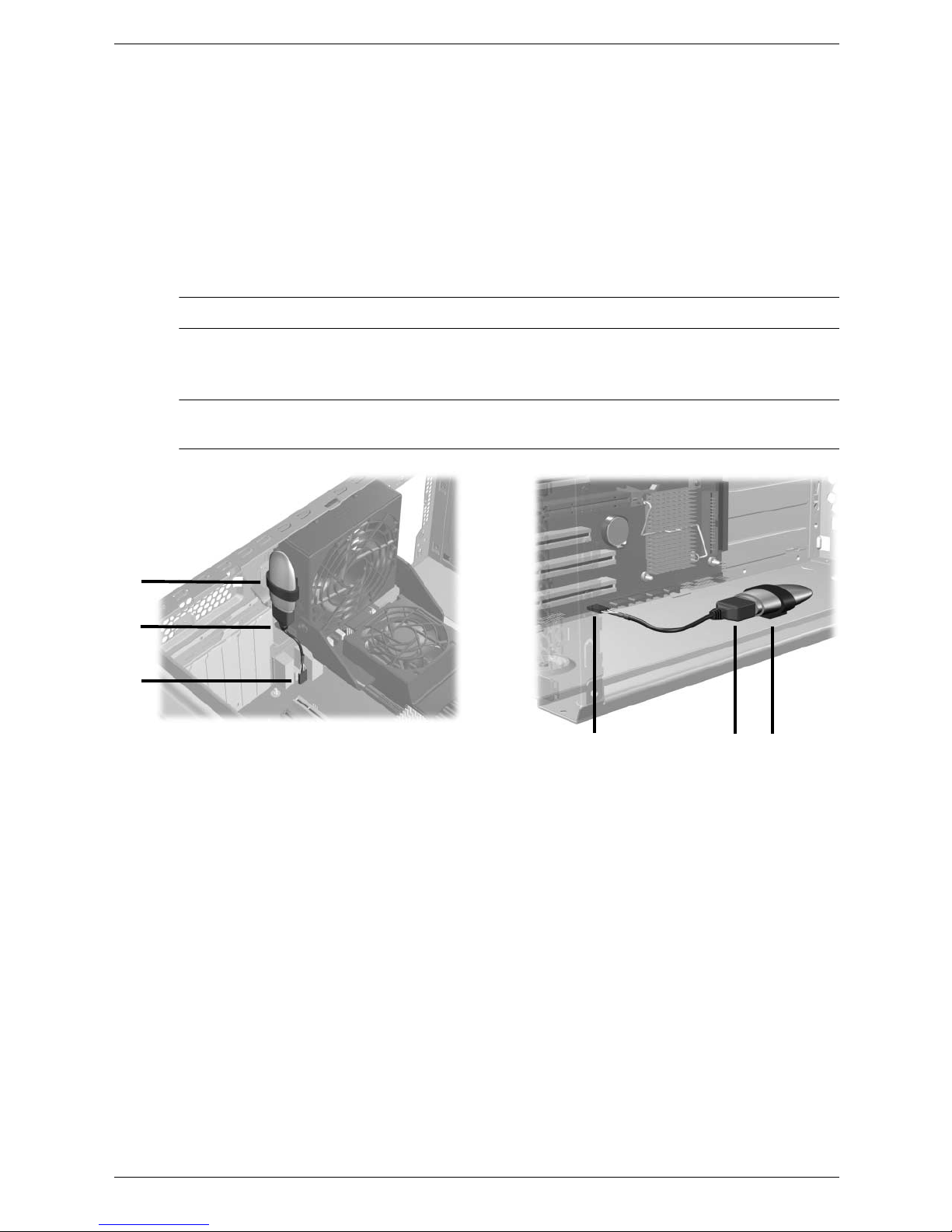

Step 2—Install the Internal USB Cable

After you have prepared the workstation for installation, perform the following steps to install the internal

USB cable.

The internal USB cable is used to connect an internal USB device.

1. Attach one end of the internal USB cable to the USB connector 1on the system board. See the label

on the inside of the side access panel for the location of this connector.

2. Attach the other end of the internal USB cable to the USB connector 2on the USB device.

NOTE: You need a Male USB type A connector to plug into the Female USB type A receptacle in this kit.

3. For convenience, use the adjustable strap 3provided to fasten the USB device to an internal chassis

surface (see examples below).

123

NOTE: The location of the system board connector for the USB cable varies. Use the system board

diagram included on the chassis cover to determine the location of the connector on your system.

Step 3—Reassemble the Workstation

After installing the internal USB cable, reassemble the workstation using the instructions in the

workstation documentation. The reassembly process involves reinstalling the side access panel, and

restoring power to your unit.

3/4

内部 USB ケーブルの接続

内部 USB ケーブル

HP xw Series Workstation

本書では、 HP Workstation で使用する内部 USB ケーブルの接続方法を説明します。

キットの内容

キットには次のコンポーネントが含まれています。

■内部 USB ケーブル

■調整可能なケーブルストラップ

■保証書

■内部 USB ケーブル説明書 (本書 )

警告と注意

Å警告 :

この記号が貼付された装置の表面または内部部品の温度が非常に高くなる可能性があることを示

します。

この表面に手を触れるとやけどをする場合があります。

表面が熱くなっているため、やけどを

しないように、システムの内部部品が十分に冷めてから手を触れてください。

Å警告 :

この記号が貼り付けられた装置の表面または内部部品に触れると、感電の危険があることを示し

ます。

感電防止のため、カバーは開けないでください。

Ä注意 :

静電気によってワークステーションの電子部品が損傷することがあります。

作業を始める前に必

ず、接地されている金属に触って静電気を放電してください。

手順 1－ワークステーションの準備

お使いのワークステーションに添付されているマニュアルでは、電源切断、システムのすべて

の電源切断、アクセスパネルの取り外しなどの、インストールのためのワークステーションの

分解と準備について説明しています。詳細については、

http://www.hp.com/support/workstation_manuals ( 英語 )にある HP ワークステーションの

『Service and Technical Reference Guide』を参照してください。

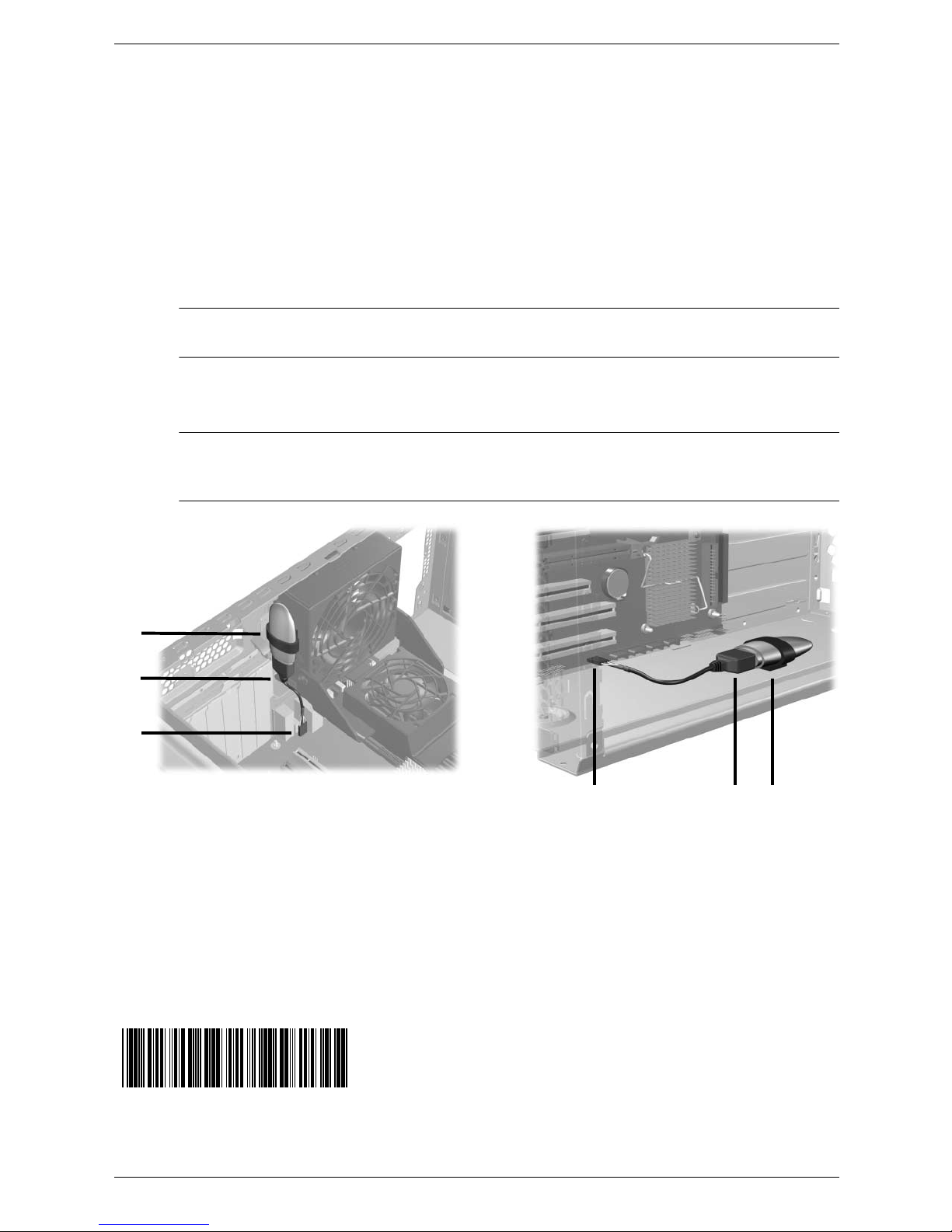

4/4

内部 USB ケーブルの接続

手順 2－内部 USB ケーブルの接続

ケーブル接続するワークステーションの準備が完了したら、次の手順に従って内部 USB ケーブ

ルを接続します。

内部 USB ケーブルを使用して内蔵 USB 装置を接続します。

1. 内部 USB ケーブルの一端を、システムボード上の USB コネクタ 1に接続してください。

サイドアクセスパネルの内側にあるラベルを見て、このコネクタの位置を確認します。

2. 内部 USB ケーブルの他端を、 USB 装置の USB コネクタ 2に接続してください。

注記 : このキットの場合、メスの USB type A レセプタクルに接続するために、オスの USB type

Aコネクタが必要になります。

3. 付属の調整可能なストラップ

123

3を使用して、 USB 装置をシャーシの内面に固定すると便利

です。 (下図の例を参照 )

注記 : USB ケーブルを接続するシステムボードコネクタの位置は、装置によって異なります。

シャーシカバーに付いているシステムボード図を見て、システムのコネクタの位置を確認して

ください。

手順 3－ワークステーションの組立

内部 USB ケーブルの接続が完了したら、説明書に従ってワークステーションを組み立てます。

組立作業には、サイドアクセスパネルの取り付けおよび電源の再投入が含まれます。

trademark of Hewlett-Packard Development Company, L.P.

416483-001
