HumanCentric 101-1019-V3 Bedienungsanleitung
Parts included
Mounting bracket
VESA mounting screws (10mm)
Monitor mounting screw (12mm)
Monitor mounting washer
1
4
1
1
Compatible with models
Fits HP™ Pavilion models 27xw, 25xw, 23xw , 22xw, 27cw, 25cw, 23cw , 22cw, 22cwa
VESA Mount Adapter for HP™ XW, CW, and CWA Series Monitors
Model 101-1019-V3
Tools needed for installation
Phillips head screwdriver
A friend to help you hold the monitor (recommended)
© 2015 HumanCentric www.humancentric.com
Additional models may also be compatible. Check our online listings for the most recent compatibility updates.
English

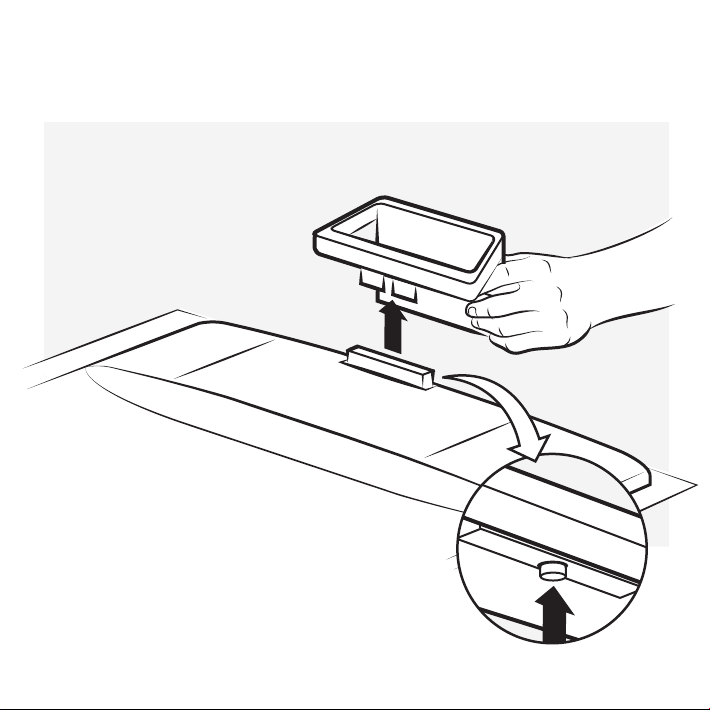

STEP 1 Remove base from monitor
Place the monitor face
down on a soft, nonscratch
surface. Press and hold the
release button while
carefully pulling the base
away from the monitor.
NOTE: It can be very difficult to remove
this stand. If necessary, use a flat tool to
gently pry the locking tabs away from
the monitor while pulling on the stand.
2
STEP 2 Attach adapter bracket to monitor
If there is a screw in the hole
above the stand slot on the
back of the monitor, remove
and keep the screw. (This may
not be present on all models.)
Insert the bracket into the stand slot.
Note that it may not click into place, but
will still be secure. Then insert the 12mm
mounting screw and washer through the
top of the bracket and into the hole in
the monitor. Tighten securely.
3
STEP 3 Attach adapter bracket to VESA mount
NOTE: You should have a friend hold the monitor
while you attach it to the VESA mount.
4
Im Lieferumfang enthalten
Befestigungsschrauben
VESA-Befestigungsschrauben (10mm)
Monitor-Befestigungsschrauben (12mm)
Monitor-Beilagscheiben
1
4
1
1
Kompatibel mit den Modellen:
Geeignet für die Modelle Pavilion 27xw, 25xw, 23xw , 22xw, 27cw, 25cw, 23cw , 22cw, 22cw
VESA-Befestigungsadapter für HP™ XW, CW, und CWA Series Monitore
Modell 101-1019-V3
Erforderliches Werkzeug für die Montage
Kreuzkopfschraubenzieher
Ein Freund, der hilft, den Monitor zu haltem (wird empfohlen)
© 2015 HumanCentric www.humancentric.com
Auch andere Modelle könnten kompatibel sein. Sehen Sie sich unsere Online-Liste für die aktuellsten
Kompatibilitätsupdates an.
Deutsch
5
Schritt 1 Monitorfuß von Monitor entfernen
Legen Sie den Monitor mit dem
Bildschirm nach unten auf einer
weichen, kratzfreien Unterlage
ab. Drücken und halten Sie den
Entriegelungsknopf, während
Sie sorgfältig den Standfuß vom
Monitor entfernen.
HINWEIS: Es kann sehr schwer sein,
diesen Standfuß zu entfernen. Falls
erforderlich, verwenden Sie ein flaches
Werkzeug, um vorsichtig die Laschen am
Monitor zu lösen, während Sie am
Standfuß ziehen.
6
Schritt 2 Adapterhalterung am Monitor befestigen
Falls sich eine Schraube in der
Bohrung über dem
Ständerschlitz an der Rückseite
des Monitors bendet, entfernen
Sie diese und bewahren Sie sie
auf. (Dies trit nicht auf alle
Modelle zu)
Stecken Sie die Halterung in den
Ständerschlitz. Beachten Sie, dass die
Halterung möglicherweise nicht einrasten wird,
aber dennoch gesichert sein wird. Nehmen Sie
anschließend die 12mm Befestigungsschraube
und die Beilagscheibe her und setzen Sie diese
oben an der Halterung und in der Bohrung am
Monitor ein. Fest anziehen.
7
Schritt 3 Adapterhalterung an der VESA-Halterung befestigen
HINWEIS: Ein Freund sollte den Monitor halten, während
Sie diesen an der VESA-Halterung befestigen.
8
Pièces incluses
Equerre de support
Vis de support VESA (10mm)
Vis de montage d’écran (12mm)
Rondelle de montage d’écran
1
4
1
1
Compatible avec les modèles
S’adapte aux modèles HP™ Pavilion 27xw, 25xw, 23xw, 22xw, 27cw, 25cw, 23cw , 22cw, 22cwa
Adaptateur de support VESA pour écrans HP™ XW, CW, et CWA Series
Modèle 101-1019-V3
Outils nécessaires pour l’installation
Tourne-vis Phillips (cruciforme)
Un ami qui vous aide à tenir l’écran (recommandé)
© 2015 HumanCentric www.humancentric.com
Des modèles additionnels peuvent aussi être compatibles. Veuillez consulter notre liste en ligne pour les plus
récentes mises à jour de compatibilité.
Français
9
ETAPE 1 Enlevez la base de l’écran
Placez l’écran face vers le bas
sur une surface douce et lisse.
Appuyez et maintenez la
pression sur le bouton de
déverrouillage tout en tirant
doucement la base en
l’éloignant de l’écran.
NOTE : Il peut être très difficile de
retirer la base. Si nécessaire, utilisez un
outil pour libérer doucement les
languettes de verrouillage de l’écran
pendant que vous tirez sur la base.
