HWAM Smart Control 3400 Bedienungsanleitung

26.11.2019 / 53-7033

www.hwam.com

3400 3500

Monteringsvejledning for friskluftsystem

Einbauanleitung für das Verbrennungsluftsystem

Assembly instructions for combustion air system

Monteringsanvisning för förbränningsluftssystem

Monteringsveiledning for forbrenningsluftsystem

Montage-instructies voor het verbrandingsluchtsysteem

Guide d’installation du système à air de combustion

Istruzioni di montaggio del kit d’aria di combustione

Instrucciones de montaje de aire de combustión

365

Dansk

MonteringsvejleDning for friskluftsysteM

Friskluftmontering bagud (tegning A):

1. Sørg for, at dækslet (1) sidder på airboxens nedadvendte studs (2).

2. Sæt spændebåndet (3) løst på airboxens bagudvendte studs (4).

3. Træk isoleringsstrømpen (5) ca. halvvejs på ﬂexslangen (6).

4. Før ﬂexslangen under ledningerne og monter den på airboxens bagudvendte studs (4). Spænd

spændebåndet (via brændefaget) indtil man ikke længere kan dreje ﬂexslangen (brug en skralle-

nøgle da det er nemmere at arbejde med og pas på ikke at overspænde spændebåndet og dermed

deformere airboxens studs).

5. Træk isoleringsstrømpen helt på ﬂexslangen, til den slutter tæt op mod bagpladen (7).

6. Ved behov kan isoleringsstrømpen fastgøres med kabelbinder (8).

Friskluftmontering i bund (tegning B):

1. Sørg for, at dækslet (1) sidder på airboxens bagudvendte studs (2).

2. Træk isoleringsstrømpen (3) på ﬂexslangen (4).

3. På brændefagets bundplade brækkes den forskårne plade (5) ud og ﬂexslangen føres ud gennem

åbningen.

4. Sæt ﬂexslangen på airboxens nedadvendte studs (6) og spænd den fast med spændbåndet (7).

Spænd spændebåndet (via brændefaget) indtil man ikke længere kan dreje ﬂexslangen (brug en

skrallenøgle da det er nemmere at arbejde med og pas på ikke at overspænde spændebåndet og

dermed deformere airboxens studs).

5. Træk isoleringsstrømpen helt op til studsen og fastgør den til studsen med kabelbinderen (8). Pas

på ikke at spænde for hårdt.

Monteringsanvisning för förbränningsluftssysteM

Friskluftsanslutning genom ryggplåten (ritning A):

1. Se till så att locket (1) sitter på airboxens nedåtvända stos (2).

2. Sätt spännbandet (3) löst på airboxens bakåtvända stos (4).

3. Dra isoleringsstrumpan (5) ca halvvägs upp på ﬂexslangen (6).

4. För ﬂexslangen under ledningarna och montera den på airboxens bakåtvända stos (4). Spänn

spännbandet (via vedfacket) tills det inte längre går att vrida ﬂexslangen (använd en spärrnyckel,

eftersom den är lättare att arbeta med och akta så att du inte spänner bandet för hårt så att

airboxens stos deformeras).

5. Dra upp isoleringsstrumpan helt på ﬂexslangen tills den sluter tätt mot ryggplåten (7).

6. Vid behov kan isolerstrumpan fästas med kabelbindare (8).

Friskluftsanslutning genom botten (ritning B):

1. Se till så att locket (1) sitter på airboxens bakåtvända stos (2).

2. Dra upp isolerstrumpan (3) på ﬂexslangen (4).

3. Bryt av den utstansade skivan (5) i vedfackets bottenplåt och dra ut ﬂexslangen genom öppningen.

4. Sätt ﬂexslangen på airboxens nedåtriktade stos (6) och spänn fast den med slangklämman (7).

Spänn spännbandet (via vedfacket) tills det inte längre går att vrida ﬂexslangen (använd en spär-

rnyckel, eftersom den är lättare att arbeta med och akta så att du inte spänner bandet för hårt så

att airboxens stos deformeras).

5. Dra isolerstrumpan ända upp till stosen och fäst den på stosen med kabelbindaren (8).Akta så att

du inte spänner för hårt.

svensk

MonteringsveileDning for forbrenningsluftsysteM

Frisklufttilslutning gjennom bakplaten (tegning A):

1. Sørg for at dekselet (1) sitter på stussen (2) som vender nedover på airboxen.

2. Sett spennebåndet (3) løst på airboxens bakovervendte stuss (4).

3. Trekk isoleringsstrømpen (5) ca. halvveis på ﬂeksslangen (6).

4. Før ﬂexslangen under ledningene og monter den på airboxens bakovervendte stuss (4). Stram

spennebåndet til man ikke kan dreie ﬂexslangen lenger (bruk en skiftenøkkel da det er lettere å

jobbe med, og pass på å ikke overspenne spennebåndet slik at airboxens stuss blir deformert).

5. Trekk isoleringsstrømpen helt på ﬂexslangen til den slutter tett opp mot bakplaten (7).

6. Ved behov kan isoleringsstrømpen festes med kabelbinder (8).

Friskluftmontering i bund (tegning B):

1. Sørg for at dekselet (1) sitter på airboxens bakovervendte stuss (2).

2. Trekk isoleringsstrømpen (3) på ﬂexslangen (4).

3. På vedavdelingens bunnplate brekkes den skårne platen (5) ut og ﬂexslangen føres ut gjennom

åpningen.

4. Sett ﬂexslangen på airboxens nedovervendte stuss (6) og spenn den fast med spennebåndet (7).

Stram spennebåndet til man ikke kan dreie ﬂexslangen lenger (bruk en skiftenøkkel da det er

lettere å jobbe med,og pass på å ikke overspenne spennebåndet slik at airboxens stuss blir defor-

mert).

5. Trekk isoleringsstrømpen helt opp til stussen og fest den til stussen med kabelbinderen (8). Pass

på å ikke spenne for hardt.

norsk

asseMbly instructions for coMbustion air systeM

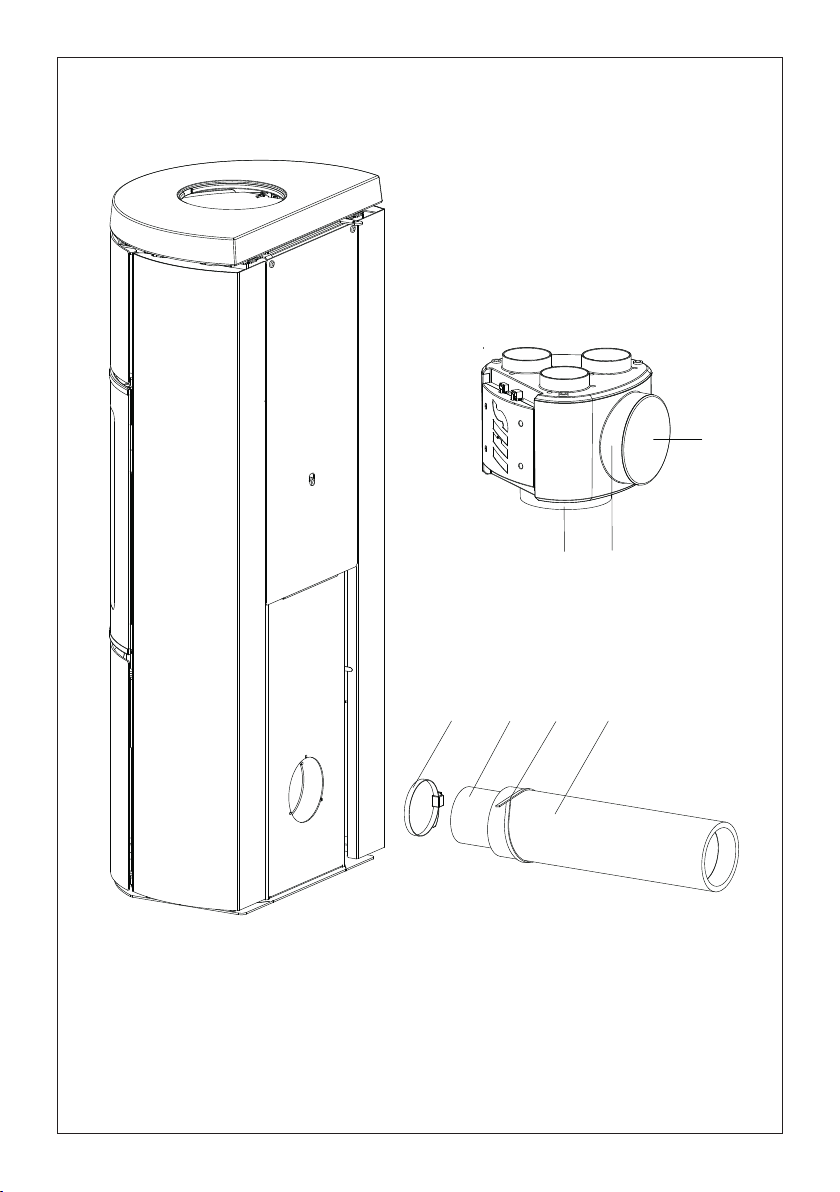

Fresh air connection through the rear plate (drawing A):

1. Make sure the cover plate (1) is placed on the down-facing connector bush on the air box (2).

2. Loosely attach the clamp (3) to the rear-facing connector bush on the air box (4).

3. Pull the insulation sleeve (5) approx. halfway onto the ﬂexi-hose (6).

4. Lead the ﬂexi-hose beneath the wires and attach it to the rear-facing connector bush on the air

box (4).Tighten the clamp (via the wood section), until it is no longer possible to turn the ﬂexi-

hose (use a ratchet spanner, as this is easier to work with, and be careful not to over tighten the

clamp, thereby deforming the air box connector bush).

5. Pull the insulation sleeve all the way onto the ﬂexi-hose until it sits tight against the rear plate. (7)

6. If needed, the insulation sleeve can be attached with a cable fastener (8).

Fresh air connection through the bottom plate (drawing B):

1. Make sure the cover plate (1) is placed on the rear-facing connector bush on the air box (2).

2. Pull the insulation sleeve (3) onto the ﬂexi-hose (4).

3. Break off the pre-cut plate (5) in the wood section bottom plate and lead the ﬂexi-hose through

the opening.

4. Place the ﬂexi-hose on the downward-facing connector bush of the air box (6) and tighten it with

the clamp (7). Tighten the clamp (via the wood section), until it is no longer possible to turn the

ﬂexi-hose (use a ratchet spanner, as this is easier to work with, and be careful not to over tighten

the clamp, thereby deforming the air box connector bush).

5. Pull the insulation sleeve all the way up to the connector bush and fasten it with the cable fastener

(8). Be careful not to over tighten.

english

einbauanleitung für Das verbrennungsluftsysteM

Anschluss durch die Rückwand (Zeichnung A):

1. Dafür sorgen, dass dieVerschlusskappe (1) auf dem nach unten zeigenden Stutzen der Airbox (2)

sitzt.

2. Das Spannband (3) lose auf den nach hinten zeigenden Stutzen (4) der Airbox legen.

3. Die Isolierummantelung (5) etwa bis zur Hälfte über das Flexrohr (6) ziehen.

4. Das Flexrohr unter den Kabeln durch führen und an den nach hinten zeigenden Stutzen (4) der

Airbox montieren. Das Spannband so langen anziehen (über das Brennholzfach) bis sich das Flex-

rohr nicht mehr drehen lässt (am leichtesten geht es mit einem Ratschenschlüssel. Darauf achten,

dass das Spannband nicht zu fest angezogen wird und damit der Stutzen der Airbox deformiert

wird).

5. Die Isolierummantelung ganz auf das Flexrohr ziehen, bis es dicht an der Rückwand (7) anliegt.

6. Bei Bedarf kann die Isolierummantelung mit Kabelbinder (8) befestigt werden.

Frischluftanschluss durch den Boden (Zeichnung B):

1. Dafür sorgen, dass dieVerschlusskappe (1) auf dem nach hinten zeigenden Stutzen der Airbox (2)

sitzt.

2. Die Isolierummantelung (3) über das Flexrohr (4) ziehen.

3. An der Bodenplatte des Brennholzlagers die vorgestanzte Platte (5) ausbrechen und das Flexrohr

durch die Öffnung hinaus führen.

4. Das Flexrohr an den nach unten zeigenden Stutzen der Airbox (6) stecken und mit dem Spann-

band (7) befestigen.Das Spannband so langen anziehen (über das Brennholzfach) bis sich das Flex-

rohr nicht mehr drehen lässt (am leichtesten geht es mit einem Ratschenschlüssel. Darauf achten,

dass das Spannband nicht zu fest angezogen wird und damit der Stutzen der Airbox deformiert

wird).

5. Die Isolierummantelung bis ganz hoch zum Stutzen ziehen und mit dem Kabelbinder (8) befesti-

gen. Darauf achten, dass der Kabelbinder nicht zu fest angezogen wird.

Deutsch

Montage-instructies voor het verbranDingsluchtsysteeM

Aansluiting luchtverversing door achterplaat (afbeelding A):

1. Zorg ervoor dat het deksel (1) op het neerwaarts gerichte verbindingsstuk (2) van de airbox zit.

2. Zet het spanbandje (3) losjes op het naar achteren gerichte verbindingsstuk (4) van de airbox.

3. Trek de isolatiekous (5) tot ongeveer halverwege over de ﬂexslang (6).

4. Leid de ﬂexslang onder de leidingen door en monteer deze op het naar achteren gerichte ver-

bindingsstuk (4) van de airbox.Trek het spanbandje (via het houtvak) zover aan dat de ﬂexslang

niet meer kan draaien (gebruik een ratelsleutel omdat deze eenvoudiger is om mee te werken

en zorg ervoor dat het spanbandje niet te strak wordt aangetrokken om te voorkomen dat het

verbindingsstuk van de airbox vervormd raakt).

5. Trek de isolatiekous helemaal over de ﬂexslang, zodat deze dicht tegen de achterplaat (7) aan

komt te liggen.

6. De isolatiekous kan zo nodig met een kabelbinder (8) worden vastgezet.

Aansluiting luchtverversing door de bodem (afbeelding B):

1. Zorg ervoor dat het deksel (1) op het naar achteren gerichte verbindingsstuk (2) van de airbox

zit.

2. Trek de isolatiekous (3) over de ﬂexslang (4).

3. Breek de voorgesneden plaat (5) op de bodemplaat van het houtvak af en leid de ﬂexslang door

de opening.

4. Plaats de ﬂexslang op het neerwaarts gerichte verbindingsstuk (6) van de airbox en zet deze vast

met de spanband (7).Trek het spanbandje (via het houtvak) zover aan dat de ﬂexslang niet meer

kan draaien (gebruik een ratelsleutel omdat deze eenvoudiger is om mee te werken en zorg

ervoor dat het spanbandje niet te strak wordt aangetrokken om te voorkomen dat het verbin-

dingsstuk van de airbox vervormd raakt).

5. Trek de isolatiekous helemaal omhoog tegen het verbindingsstuk en bevestig deze aan het

verbindingsstuk met de kabelbinder (8). Zorg ervoor dat deze niet te strak zit.

neDerlanDs

guiDe D’installation Du systèMe àair De coMbustion

Arrivée d’air frais par la plaque arrière (illustration A):

1. Sur l’airbox, veillez à recouvrir le raccord du bas (2) de son couvercle (1).

2. Glissez la bague de serrage (3) sur le raccord arrière (4) de l’airbox, sans la serrer.

3. Glissez la gaine isolante (5) sur le ﬂexible jusqu’à la moitié (6).

4. Passez le ﬂexible sous les câbles, puis montez-le sur le raccord arrière (4) de l’airbox. Serrez la

bague (à travers le compartiment à bois) jusqu’à ne plus pouvoir tourner le ﬂexible (utilisez une

clé pour plus de facilité, et veillez à ne pas trop serrer la bague pour ne pas déformer le raccord

de l’airbox).

5. Glissez la gaine isolante sur toute la longueur du ﬂexible, jusqu’à ce qu’il soit tout contre la plaque

arrière (7).

6. Au besoin, vous pouvez ﬁxer la gaine isolante avec un serre-câbles (8).

Raccord d’admission d’air à travers le fond (illustration B):

1. Sur l’airbox, veillez à recouvrir le raccord arrière (2) de son couvercle (1).

2. Glissez la gaine isolante (3) sur le ﬂexible (4).

3. Sur la plaque de fond du compartiment à bois, brisez la perforation (5), puis introduisez le ﬂexible à

travers l’oriﬁce.

4. Montez le ﬂexible sur le raccord qui donne vers le bas sur l’airbox (6) et ﬁxez-le avec la bague de

serrage (7). Serrez la bague (à travers le compartiment à bois) jusqu’à ne plus pouvoir tourner le

ﬂexible (utilisez une clé pour plus de facilité, et veillez à ne pas trop serrer la bague pour ne pas

déformer le raccord de l’airbox).

5. Glissez la gaine isolante jusqu’au raccord avant de la ﬁxer sur le raccord avec un serre-câbles (8).

Attention de ne pas serrer trop fort.

français
