ICP DAS USA PROFIBUS PROFI-2510 Bedienungsanleitung

Technical support：servic[email protected] P1

PROFI-25xx Module Quick Start

v1.3, Dec 2017

What’s in the box?

In addition to this guide, the package includes the following items:

PROFI-25xx

PROFI-25xx User Manual:

CD:\Profibus\converter\

http:/ftp.icpdas.com/pub/cd/fieldbus_cd/profibus/converter/

1 PROFIBUS Connector

The PROFIBUS connector is a standard 9-pin D-Sub connector, there

are only 4 pins used in PROFI-25xx module. The pins VP and GND

support the 5 volt power to active terminal resistor, and the A-Line and

B-Line is the data bus.

Pin No.

Signal

Meaning

B-Line

Receive/Transmit data –plus

GND

Power ground of active terminator

Power 5 volt of active terminator

A-Line

Receive/Transmit data - minus

Technical support：servic[email protected] P2

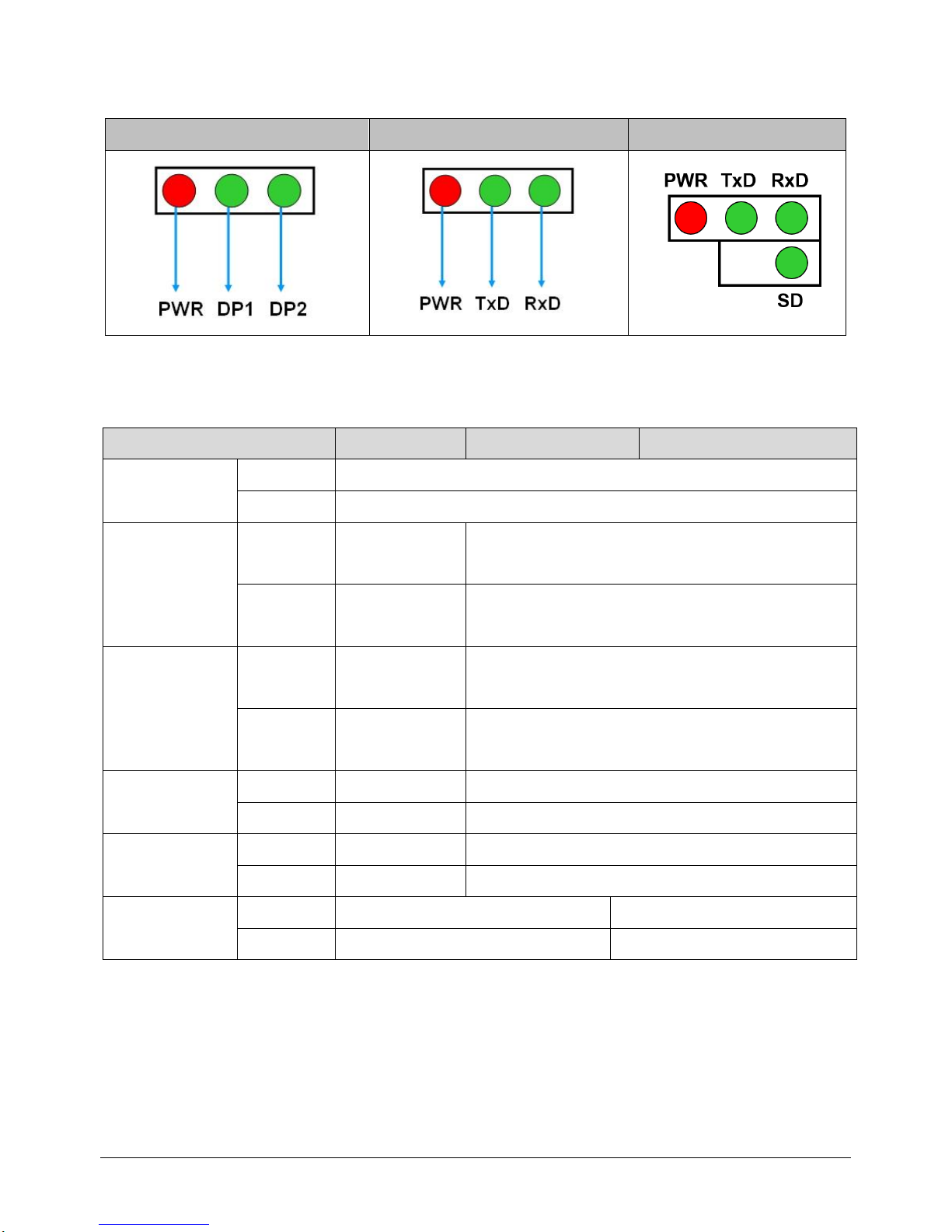

2 Status Indicator

PROFI-2510

PROFI-2541(SC)

PROFI-2542(SC)

It provides three status indicators,

PROFI-2510

PROFI-2541(SC)

PRPOFI-2542(SC)

PWR (Red)

Module Active

OFF

Module Inactive

DP1 (Green)

Flashing

Data

Transmitting

N/A

OFF

No Data

Transmitting

N/A

DP2 (Green)

Flashing

Data

Transmitting

N/A

OFF

No Data

Transmitting

N/A

TxD (Green)

Flashing

N/A

Data Transmitting

OFF

N/A

No Data Transmitting

RxD (Green)

Flashing

N/A

Data Transmitting

OFF

N/A

No Data Transmitting

SD (Green)

N/A

Fiber Signal Detected

OFF

N/A

No Fiber Signal Detected

Technical support：servic[email protected] P3

3 Terminating Resistors

In order to minimize the reflection effect of the signal transmission,

PROFIBUS device has to fit with an active terminal resistor at both first

node and last node. The connection of active terminating resistors is

shown in above circuit diagram. The PROFI-25xx module doesn’t have

any terminating resistors inside. Therefore, users must add the

terminator in external. In general, PROFIBUS connector has terminating

resistors inside, and there is a switch to control the ON/OFF of the

terminating resistors, as shown below.

4 Dip Switch

Users can set dip switch to get a

better PROFIBUS signal quality in

PROFI-2542(SC) module.

Terminator Switch

Terminator OFF

Terminator ON

Technical support：servic[email protected] P4

5 Wire Connections

PROFI-2510

If PROFI-2510 is an end device of PROFIBUS segment 1 and

PROFIBUS segment 2. The terminal resistor of segment 1 is ON.

The terminal resistor of segment 2 is ON.

If PROFI-2510 is an intermediary device of PROFIBUS segment 1.

The terminal resistor of segment 1 is OFF.

PROFI-2541(SC) / PROFI-2542(SC)
