Icy Box IB-DK2241AC Bedienungsanleitung

IB-DK2241AC

Manual IB-DK2241AC

USB 3.0 display and multi port docking station

Handbuch IB-DK2241AC

USB 3.0 Anzeige- und Multiport Docking Station

Manuel IB-DK2241AC

Écran et station d‘accueil multi-ports USB 3.0

Manuale IB-DK2241AC

Stazione docking multi-porta USB 3.0 con adattatore multi-display

Manual IB-DK2241AC

Estación de acoplamiento multipuertos y para monitores USB 3.0

Manual IB-DK2241AC

Docking Station para monitor e multiportas, com interface USB 3.0

Instrukcja IB-DK2241AC

Stacja dokująca do wyświetlaczy i wieloportowa USB 3.0

Ručník IB-DK2241AC

Dokovací stanice USB 3.0 na displej a s více porty

Εγχειρίδιο IB-DK2241AC

Σταθμός αγκύρωσης οθόνης και πολλαπλών θυρών USB 3.0

Руководство IB-DK2241AC

Σταθμός αγκύρωσης οθόνης και πολλαπλών θυρών USB 3.0

http:\\www.icybox.de

Manual IB-DK2241AC

Package content

IB-DK2241AC, USB 3.0 cable, power supply,

CD (driver for Windows and Mac), manual

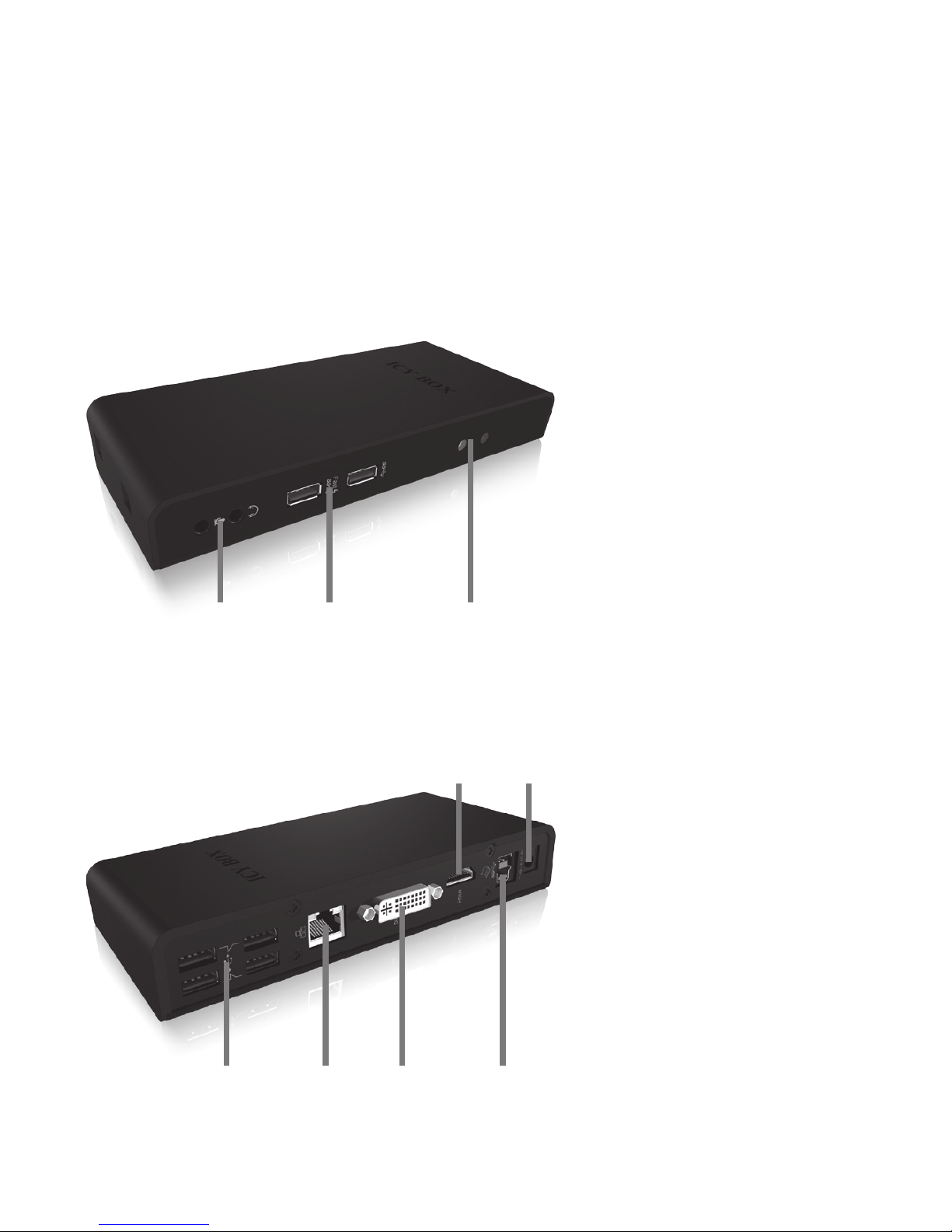

Product Overview

1. Audio in/out

2. 1x USB 3.0 port

1x USB 3.0 fast charging port

3. LED for Power and

USB connected

4. 4x USB 2.0 port

5. RJ45 Ethernet port

6.DVI-I port

7. HDMI port

8. USB 3.0 (Type B)

9. Power connector

1. 2. 3.

4. 6.

USB 3.0 Host Computer

USB 2.0

USB 3.0

charging port

DVI-I / HDMI

EthernetAudio in/out

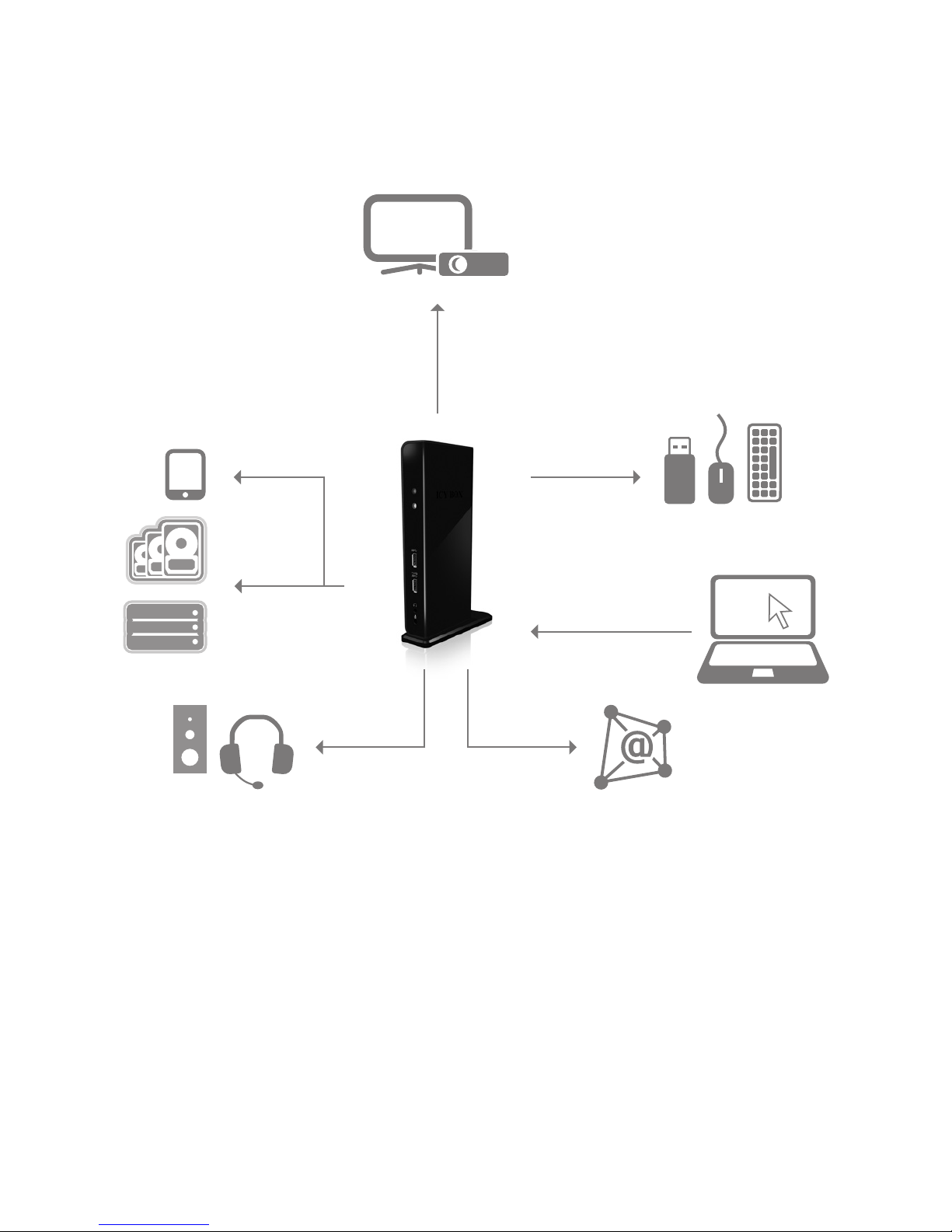

Connection diagram

IB-DK2241AC

USB 3.0 Display and multi port docking station

Display and Port replicator with Fast Phone Charger

Description

The USB 3.0 Display and Multi Port Docking Station is designed for extra

connectivity demands.

With the docking station you can extend the connection of a Computer to

more display and USB peripherals, Ethernet network, speaker and micro-

phone through one USB cable.

1. Install the Driver

* Caution: Do not connect the adapter to your computer before installing

the driver from the delivered CD or from the download area of

http://www.raidsonic.de.

Windows 7/8/8.1:

A. Insert the CD into the CD ROM drive.

B. The installer program will run automatically.

C. Click on “Run Setup.exe”.

D. Follow the instructions and nish the driver installation.

E. Connect the adapter to a USB port on the PC.

F. Restart the PC.

G. The IB-DK2241AC is ready to be used.

MAC OS X 10.9:

A. Insert the CD into the CD ROM drive.

B. Run the le Mac_driver\ driver.dmg by double click.

C. Follow the instructions and nish the driver installation.

D. Connect the adapter to a USB port on the mac.

E. Restart the mac.

F. The IB-DK2241AC is ready to be used.

2. Connection to Monitor/Projector

Connect the USB 3.0 cable to your notebook / PC and connect your monitor

/ projector to the HDMI or DVI port.

Please setup your display settings accordingly to your operating system and

requirements.

For detailed information of your operating system, see the corresponding

operation manual and description of your operating system.

IB-DK2241AC

USB 3.0 Anzeige- und Multiport Docking Station

Anzeige- und Anschlussreplikator mit schneller Telefonladefunktion

Beschreibung

Die USB 3.0 Multiport Docking Station wurde zur Anschlusserweiterung

Ihres Computersystems entwickelt. Mit der Docking Station können Sie

über nur eine USB 3.0 Schnittstelle Ihres Notebooks oder PC’s weitere An-

zeigeeinheiten, USB Geräte, Ethernet Netzwerk, Lautsprecher und Mikrofon

verwenden.

1. Installieren Sie den Treiber

*Achtung: Installieren Sie bitte zuerst den Treiber mithilfe der beiliegen-

den Treiber CD-ROM oder laden Sie die aktuellen Treiber unter

http://www.raidsonic.de herunter. Schließen Sie erst nach der Installation

die Docking Station an ihr System an!

Windows 7/8/8.1

A. Legen Sie die CD in ihr CD ROM Laufwerk

B. Starten Sie „Run Setup.exe“

C. Folgen Sie den Anweisungen und Beenden Sie die Installation

D. Starten Sie ihren PC neu

E. Verbinden Sie die Dockingstation mit ihrem PC

F. Fertig! Sie können den IB-DK2241AC nun verwenden.

MAC OS X 10.9

A. Legen Sie die CD in ihr CD Rom Laufwerk

B. Starten Sie Datei Mac_driver\ driver.dmg

C. Folgen Sie den Anweisungen

D. Verbinden Sie die Dockingstation mit Ihrem Mac

E. Starten Sie ihren Mac neu

F. Fertig! Sie können die IB-DK2241AC nun verwenden.

2. Monitor / Projektor verbinden

Verbinden Sie das USB 3.0 Kabel mit ihrem Notebook und anschließend

den Monitor/Projektor mit einem HDMI oder DVI Kabel. Nun navigieren Sie

unter Windows und Mac in die Einstellungen/Bilschirmauösung und stellen

die Auösung und Monitoreigenschaften nach ihren Wünschen ein.

Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte ent-

sprechend Ihres Betriebssystems und Bedürfnissen vor. Genauere Infor-

mationen entnehmen Sie bitte dem Handbuch und Beschreibungen ihres

Betriebssystems.

IB-DK2241AC

Écran et station d‘accueil multi-ports USB 3.0

Écran et réplicateur de ports avec chargeur de téléphone

Description

L‘ensemble écran et station d‘accueil multi-ports USB 3.0 est conçu pour les

besoins de connectivités supplémentaires.

Grâce à la station d‘accueil, vous pouvez étendre la connexion d‘un ordi-

nateur à d‘avantage de périphériques d‘achage et USB, réseau Ethernet,

haut-parleur et microphone via un câble USB.

1. Installation du pilote

* Attention: Ne pas brancher l‘adaptateur à votre ordinateur avant d‘in-

staller le pilote à partir du CD fourni ou de la zone de téléchargement à

l‘adresse http://www.raidsonic.de.

Windows 7/8/8.1 :

A. Insérez le CD dans le lecteur de CD ROM.

B. Le programme d‘installation s‘exécutera automatiquement.

C. Cliquez sur « Run Setup.exe ».

D. Suivez les instructions et terminez l‘installation du pilote.

E. Connectez l‘adaptateur à un port USB du PC.

F. Redémarrez le PC.

G. L‘IB-DK2241AC est prêt à l‘emploi.

MAC OS X 10.9:

A. Insérez le CD dans le lecteur de CD ROM.

B. Exécutez le chier Mac_driver\ driver.dmg en double-cliquant

dessus.

C. Suivez les instructions et terminez l‘installation du pilote.

D. Connectez l‘adaptateur à un port USB du MAC.

E. Redémarrez le MAC.

F. L‘IB-DK2241AC est prêt à l‘emploi.

2. Raccordement au moniteur/projecteur

Branchez le câble USB 3.0 à votre notebook / PC et connectez votre moni-

teur / projecteur au port HDMI ou DVI.

Veuillez congurer les paramètres de votre moniteur selon votre système

d‘exploitation et votre conguration requise. Pour plus d‘informations sur

votre système d‘exploitation, reportez-vous à son manuel de fonctionne-

ment et à sa description.

IB-DK2241AC

Stazione docking multi-porta USB 3.0 con adattatore multi-display

Replicatore di porte con adattatore multi-display e caricabatteria per cellu-

lare

Descrizione

La stazione docking multi-porta USB 3.0 con adattatore multi-display ri-

sponde alle esigenze di connettività extra.

Con la stazione docking è possibile estendere per mezzo di un cavo USB la

connessione di un computer a più di una periferica USB e display, alla rete

Ethernet, agli speaker e al microfono.

1. Installazione dei driver

* Attenzione: non collegare l’adattatore al PC prima di installare i driver

dal CD fornito o dall’area di download all’indirizzo http://www.raidsonic.de.

Windows 7/8/8.1:

A. Inserire il CD nel CD ROM.

B. Il programma di installazione si avvia automaticamente.

C. Fare clic su “Run Setup.exe”.

D. Seguire le istruzioni e nire l’installazione dei driver.

E. Collegare l’adattatore alla porta USB del PC.

F. Riavviare il PC.

G. IB-DK2241AC è pronto all’uso.

MAC OS X 10.9:

A. Inserire il CD nel CD ROM.

B. Eseguire il le Mac_driver\ driver.dmg facendo doppio clic su di esso.

C. Seguire le istruzioni e nire l’installazione dei driver.

D. Collegare l’adattatore alla porta USB del MAC.

E. Riavviare il MAC.

F. IB-DK2241AC è pronto all’uso.

2. Collegamento al monitor/proiettore

Collegare il cavo USB 3.0 al notebook/PC ed il monitor/proiettore alla porta

HDMI o DVI.

Congurare il monitor in base ai propri requisiti e al proprio sistema opera-

tivo.

Per ulteriori informazioni sul proprio sistema operativo, consultare il rispet-

tivo manuale d’uso e la descrizione del sistema operativo.

IB-DK2241AC

Estación de acoplamiento multipuertos y para monitores USB 3.0

Replicador de puertos y monitores con cargador para teléfono

Descripción

Estación de acoplamiento multipuertos y para monitores USB 3.0 se ha diseña-

do para satisfacer la necesidad de conexiones adicionales.

Con la estación de acoplamiento es posible ampliar la conexión de un orde-

nador para otra pantalla y periféricos USB, red Ethernet, altavoz y micrófono a

través de un cable USB.

1. Instalación del controlador

* Precaución: No conectar el adaptador al ordenador antes de instalar el

controlador desde el CD suministrado o desde la zona de descargas en

http://www.raidsonic.de.

Windows 7/8/8.1:

A. Introduzca el CD en la unidad CD ROM.

B. El programa del instalador se ejecutará automáticamente.

C. Haga clic en “Run Setup.exe”.

D. Siga las instrucciones hasta que concluya la instalación del controlador.

E. Conecte el adaptador a un puerto USB del PC.

F. Reinicie el PC.

G. El IB-DK2241AC ya está listo para comenzar a utilizarlo.

MAC OS X 10.9:

A. Introduzca el CD en la unidad CD ROM.

B. Haga doble clic en el archivo Mac_driver\ driver.dmg para ejecutarlo.

C. Siga las instrucciones hasta que concluya la instalación del controlador.

D. Conecte el adaptador a un puerto USB del MAC.

E. Reinicie el MAC.

F. El IB-DK2241AC ya está listo para comenzar a utilizarlo.

2. Conexión a un monitor/proyector

Conecte el cable USB 3.0 al portátil/PC y su monitor/proyector al puerto HDMI

o DVI.

Adapte la conguración de su monitor al sistema operativo en ejecución o

conforme a los requisitos.

Si necesita más información sobre su sistema operativo, consulte el manual de

funcionamiento correspondiente y la descripción de su sistema operativo.

IB-DK2241AC

Docking Station para monitor e multiportas, com interface USB 3.0

Replicador de monitor e de portas com carregador de telefone

Descrição

A Docking Station para monitor e multiportas, com interface USB 3.0, está

concebida para exigências de conectividade acrescidas.

A Docking Station permite-lhe aumentar a conexão de um computador a

vários periféricos de monitor e USB, rede Ethernet, altifalantes e microfone

através de um cabo USB.

1. Instalar o controlador

* Atenção: não ligue o adaptador ao seu computador antes de instalar o

controlador a partir do CD fornecido ou a partir da área de transferências

de http://www.raidsonic.de.

Windows 7/8/8.1:

A. Insira o CD na unidade de CD-ROM.

B. O programa de instalação irá executar-se automaticamente.

C. Clique em “Run Setup.exe”.

D. Observe as instruções e termine a instalação do controlador.

E. Ligue o adaptador a uma porta USB no PC.

F. Reinicie o PC.

G. O IB-DK2241AC está pronto a ser usado.

MAC OS X 10.9:

A. Insira o CD na unidade de CD-ROM.

B. Execute o cheiro Mac_driver\ driver.dmg clicando duas vezes nele.

C. Observe as instruções e termine a instalação do controlador.

D. Ligue o adaptador a uma porta USB no MAC.

E. Reinicie o MAC.

F. O IB-DK2241AC está pronto a ser usado.

2. Conexão ao monitor/projetor

Ligue o cabo USB 3.0 ao seu computador portátil/PC e ligue o seu monitor/

projetor à porta HDMI ou DVI.

Congure as denições do seu monitor de acordo com o seu sistema opera-

tivo e com os requisitos do mesmo.

Para informações mais pormenorizadas sobre o seu sistema operativo,

consulte o respetivo manual de instruções e a descrição do seu sistema

operativo.

IB-DK2241AC

Stacja dokująca do wyświetlaczy i wieloportowa USB 3.0

Replikator wyświetlaczy i portów z ładowarką telefoniczną

Opis

Stacja dokująca do wyświetlaczy i wieloportowa USB 3.0 jest przeznaczona

do podłączania dodatkowych urządzeń.

Umożliwia podłączanie do komputera większej liczby wyświetlaczy i peryfe-

riów USB, sieci Ethernet, głośników i mikrofonu przez jeden kabel USB.

1. Instalacja sterownika

* Przestroga: Nie podłączać adaptera do komputera przed zainstalowa-

niem sterownika z dołączonej płyty CD lub z obszaru pobierania

http://www.raidsonic.de.

Windows 7/8/8.1:

A. Włożyć płytę CD do napędu CD-ROM.

B. Program instalacyjny uruchomi się automatycznie.

C. Kliknąć „Uruchom Setup.exe”.

D. Postępować zgodnie z instrukcjami i zakończyć instalację sterownika.

E. Podłączyć adapter do portu USB komputera PC.

F. Ponownie uruchomić komputer PC.

G. Stacja IB-DK2241AC jest gotowa do użytku.

MAC OS X 10.9:

A. Włożyć płytę CD do napędu CD-ROM.

B. Uruchomić plik Mac_driver\ driver.dmg przez dwukrotne kliknięcie.

C. Postępować zgodnie z instrukcjami i zakończyć instalację sterownika.

D. Podłączyć adapter do portu USB komputera MAC.

E. Ponownie uruchomić komputer MAC.

F. Stacja IB-DK2241AC jest gotowa do użytku.

2. Podłączanie do monitora/projektora

Podłączyć kabel USB 3.0 do noteboooka / PC i podłączyć monitor / projek-

tor do portu HDMI lub DVI.

Skongurować ustawienia monitora odpowiednio do systemu operacyjnego

i wymagań.

Szczegółowe informacje o systemie operacyjnym są zawarte w odpowied-

niej instrukcji i opisie systemu operacyjnego.

Inhaltsverzeichnis

Sprachen:

Andere Icy Box Dockingstation Handbücher

Icy Box

Icy Box IB-2812CL-U3 Bedienungsanleitung

Icy Box

Icy Box IB-DK4034-CPD Bedienungsanleitung

Icy Box

Icy Box IB-DK2108M-C Bedienungsanleitung

Icy Box

Icy Box IB-121CL-6G Bedienungsanleitung

Icy Box

Icy Box IB-TH100-DK Bedienungsanleitung

Icy Box

Icy Box IB-DK2701-TB3 Bedienungsanleitung

Icy Box

Icy Box IB-DK2651AC Bedienungsanleitung

Icy Box

Icy Box IB-DK2244AC Bedienungsanleitung

Icy Box

Icy Box IB-DK2408-C Bedienungsanleitung

Icy Box

Icy Box IB-HUB1406-C Bedienungsanleitung

Icy Box

Icy Box IB-2914MSCL-C31 Bedienungsanleitung

Icy Box

Icy Box IB-1124L-C3 Bedienungsanleitung

Icy Box

Icy Box IB-DK401 Bedienungsanleitung

Icy Box

Icy Box IB-DK2116-C Bedienungsanleitung

Icy Box

Icy Box IB-DK2401AC Bedienungsanleitung

Icy Box

Icy Box IB-DK2251AC Bedienungsanleitung

Icy Box

Icy Box IB-180MC-C31 Bedienungsanleitung

Icy Box

Icy Box IB-DK4029-CPD Bedienungsanleitung

Icy Box

Icy Box IB-DK2242AC Bedienungsanleitung

Icy Box

Icy Box IB-DK4036-2C Bedienungsanleitung

Icy Box

Icy Box BOX-DK2106-C Bedienungsanleitung

Icy Box

Icy Box IB-DK2107M-C Bedienungsanleitung

Icy Box

Icy Box IB-DK2416-C Bedienungsanleitung

Icy Box

Icy Box IB-DK4011-CPD Bedienungsanleitung

Beliebte Dockingstation Handbücher anderer Marken

Sony

Sony Dream Machine XDR-DS12iP Bedienungsanleitung

Acer

Acer USB Type-C Dock II Bedienungsanleitung

ATEN

ATEN UC-2000 Bedienungsanleitung

Xcellon

Xcellon HDD-202 Bedienungsanleitung

Dok

Dok CR09 Bedienungsanleitung

Philips

Philips BTM630/12 Bedienungsanleitung

IOGear

IOGear Travel Pro GUD3C09 Bedienungsanleitung

RKI

RKI SDM-E2 Bedienungsanleitung

iHome

iHome iP15 Bedienungsanleitung

VITURE ONE

VITURE ONE MOBILE DOCK Bedienungsanleitung

Lindy

Lindy 42984 Bedienungsanleitung

CipherLab

CipherLab 8001 Bedienungsanleitung

Pyle

Pyle PIPDSP2 Bedienungsanleitung

Avol

Avol AS2350 Bedienungsanleitung

Datalogic

Datalogic JoyaTouch Bedienungsanleitung

Philips

Philips DC190/79 Bedienungsanleitung

Targus

Targus DOCK315EUZ Bedienungsanleitung

Akasa

Akasa DuoDockX3 AK-DK08U3-BK Bedienungsanleitung
