Quick installation guide IB-RP106
Protective case for Raspberry Pi®2 and 3
Schnellinstallationsanleitung IB-RP106
Schutzgehäuse für Raspberry Pi®2 und 3
Safety information
Please read carefully the following information to prevent injuries, damage to
material and device as well as data loss:
Warning levels
Signal words and safety codes indicate the warning level and provide immediate
information in terms of the probability of occurrence as well as the type and severity of the
consequences if the measures to prevent hazards are not complied with.
Warns of a directly hazardous situation causing death or
serious injury.
Warns of a potentially hazardous situation that may cause
death or serious injury.
Warns of a potentially hazardous situation that may cause
minor injury.
Warns of a potential situation that may cause material or
environmental damage and disrupt operative processes.
1. Risk of electrical shock
Contact with parts conducting electricity
Risk of death by electrical shock
• Read the operating instructions prior to use
• Make sure the device has been de-energised prior to working on it
• Do not remove contact protection panels
• Avoid contact with conducting parts
• Do not bring plug contacts in contact with pointed and metal objects
• Use in intended environments only
• Operate the device using a power unit meeting the specifications of the type plate only!
• Keep the device/power unit away from humidity, liquid, vapour and dust
• Do not modify the device
• Do not connect the device during thunderstorms
• Approach specialist retailers if you require repairs
2. Hazards during assembly (if intended)
Sharp components
Potential injuries to fingers or hands during assembly (if intended)
• Read the operating instructions prior to assembly
• Avoid coming into contact with sharp edges or pointed components
• Do not force components together
• Use suitable tools
• Use potentially enclosed accessories and tools only
3. Hazards caused by a development of heat
Insufficient device/power unit ventilation
Overheating and failure of the device/power unit
• Prevent externally heating up components and ensure an exchange of air
• Do not cover the fan outlet and passive cooling elements
• Avoid direct sunlight on the device/power unit
• Guarantee sufficient ambient air for the device/power unit
• Do not place objects on the device/power unit
DANGER
WARNING
CAUTION
IMPORTANT
WARNING
CAUTION
IMPORTANT
Safety information
4. Hazards caused by very small parts and packaging
Risk of suffocation
Risk of death by suffocation or swallowing
• Keep small parts and accessories away from children
• Store/dispose of plastic bags and packaging in an area that is inaccessible to children
• Do not hand over small parts and packaging to children
5. Potential data loss
Data lost during commissioning
Potentially irreversible data loss
• Always comply with the information in the operating instructions/Manual
• Exclusively use the product once the specifications have been met
• Back up data prior to commissioning
• Back up data prior to connecting new hardware
• Use accessories enclosed with the product
6. Cleaning the device
Harmful cleaning agents
Scratches, discolouration, damage caused by moisture or
short circuit in the device
• Disconnect the device prior to cleaning
• Aggressive or intense cleaning agents and solvents are unsuitable
• Make sure there is no residual moisture after cleaning
• We recommend cleaning devices using a dry, anti-static cloth
7. Disposing of the device
Environmental pollution, unsuitable for recycling
Potential environmental pollution caused by components,
recycling circle interrupted
This icon on product and packaging indicates that this product must not be
disposed of as part of domestic waste. In compliance with the Waste Elec-
trical and Electronic Equipment Directive (WEEE) this electrical device and
potentially included batteries must not be disposed of in conventional, dome-
stic waste or recycling waste. If you would like to dispose of this product
and potentially included batteries, please return it to the retailer or your local
waste disposal and recycling point.
If you have any questions, please do not hesitate to contact our support at
WARNING
IMPORTANT
IMPORTANT
IMPORTANT
Sicherheitshinweise
Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und
Datenverlust beachten Sie bitte folgende Hinweise:
Warnstufen
Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen
Hinweis auf aWahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur
Vermeidung der Gefahr nicht befolgt werden.
warnt vor einer unmittelbar gefährlichen Situation, die zum
Tod oder zu schweren Verletzungen führen wird.
warnt vor einer möglicherweise gefährlichen Situation, die
zum Tod oder zu schweren Verletzungen führen kann.
warnt vor einer möglicherweise gefährlichen Situation, die
zu leichten Verletzungen führen kann.
warnt vor einer möglichen Situation, die zu Sach- und
Umweltschäden führen und den Betriebsablauf stören kann.
1. Gefahren durch elektrische Spannung
Kontakt mit elektrisch leitenden Teilen
Lebensgefahr durch Stromschlag
• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
• Kontaktschutzblenden nicht entfernen
• Kontakt mit Spannungsführenden Komponenten vermeiden.
• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
• Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel
2. Gefahren während Montage (wenn vorgesehen)
Scharfkantige Bauteile
Finger- oder Handverletzungen bei Zusammenbau (wenn
vorgesehen) möglich
• vor Montage, Betriebsanleitung lesen
• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden
3. Gefahren durch Wärmeentwicklung
Mangelhafte Belüftung des Geräts/Netzteils
Überhitzung und Ausfall des Geräts/Netzteils
• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
GEFAHR
WARNUNG
VORSICHT
ACHTUNG
WARNUNG
VORSICHT
ACHTUNG
• keine Gegenstände auf dem Gerät/Netzteil abstellen
4. Gefahren durch Kleinstteile und Verpackung
Erstickungsgefahr
Lebensgefahr durch Ersticken oder Verschlucken
• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben
5. Möglicher Datenverlust
Datenverlust bei Inbetriebnahme
Unwiederbringlicher Datenverlust möglich
• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
• Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
• dem Produkt beiliegendes Zubehör verwenden
6. Reinigung des Gerätes
Schädigende Reinigungsmittel
Kratzer, Farbveränderungen, Feuchteschäden oder
Kurzschluss am Gerät
• vor Reinigung, das Gerät außer Betrieb nehmen
• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen
7. Entsorgung des Gerätes
Umweltverschmutzung, Wiederverwertung nicht möglich
Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf
unterbrochen
Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an,
dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Über-
einstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE)
darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen
Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Pro-
dukt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte
zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.
besuchen Sie unsere Internetseite www.raidsonic.de.
WARNUNG
ACHTUNG
ACHTUNG
ACHTUNG
Sicherheitshinweise
Important product information
Dear customer, please note the following information about the main boards
which are supported by this device!
The device has been developed for:
• Compatible with: Raspberry Pi
®
1 Model B+, Pi
®
2 Model B, Pi
®
3 Model
A+/B/B+, Pi
®
Zero/Zero W, Asus Tinker Board / Tinker Board S
• Single board computers are not included
Package content:
1x IB-RP106
1x 40 mm cooling fan
1x set of heat sinks
1x set of screws, standoffs and screw nuts
1x footpad stickers
1x screw driver
1x quick installation guide
(Raspberry Pi
®
not included)
Clear acrylic frameless case for Raspberry Pi
®
2 and 3
Keep your Raspberry Pi
®
computer safe and sound in this enclosure with clear
acrylic lids. We designed this case in exigent design, easy to assemble and
perfect for any use and supports a 40 mm cooling fan, which can improve the
performances of the single board computer.
Key features
• Protective solution designed specifically for the Raspberry Pi
®
2 and 3 B/B+
• Acrylic clear case covers, so you can still see your Pi
®
and all status LEDs
• The acrylic top cover supports the installation of a 40 mm cooling fan
(included)
• Self-adhesive heat sinks for the most important chipsets included
• Supports the installation of Raspberry Pi PoE HAT module
• Can prevent the Raspberry Pi
®
from slowness caused by high temperature
• Innovative enclosure design allows easy access to all ports like power, video,
• audio, USB, LAN, microSD card and GPIO, camera CSI and display DSI
• Prepared to connect a Raspberry Pi
®
touch display
and wall mount compatible
• Stackable design for cluster or other demands if you combine two or more
IB-RP106
Quick installation guide IB-RP106
Quick installation guide IB-RP106
Assembly
• Please follow the drawing to assemble the appropriated board to the
IB-RP106.
• The heat sinks can be placed to the main chip sets on the board accor-
dingly to their sizes. Please remove the foil before stick them to the PCB.
• Alternatively, or in addition you can use the 40 mm fan (included) at the
top cover of the case.

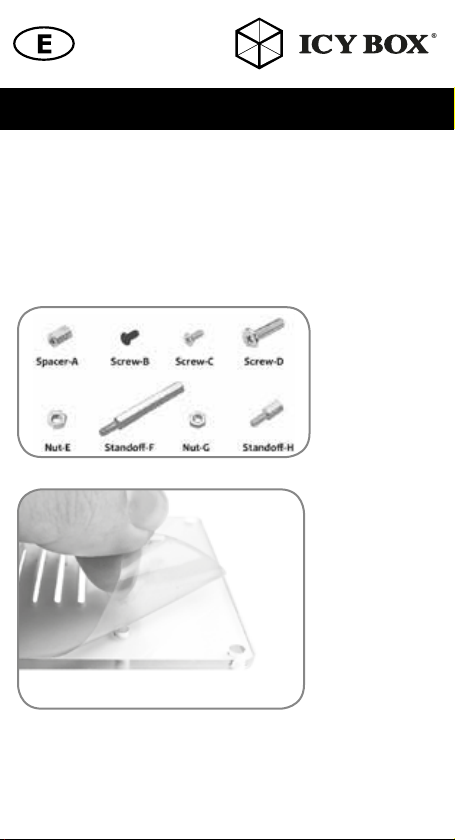

1. Please remove the protective film on the acrylics
Quick installation guide IB-RP106

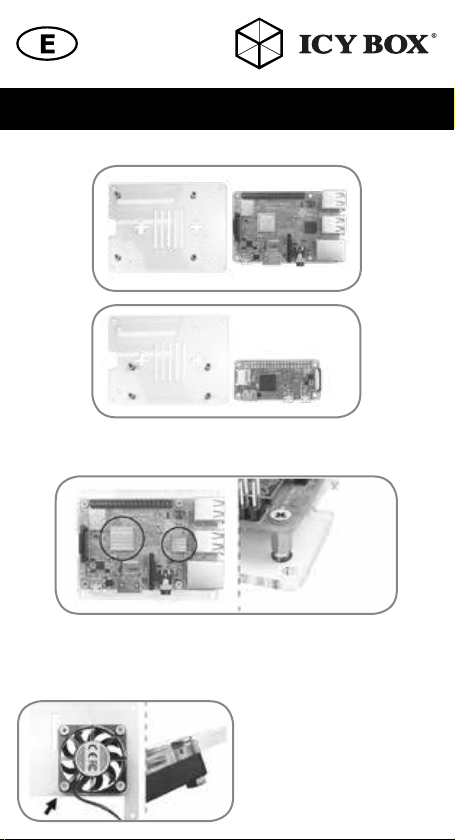

2. Fasten 4x spacers-A to the corresponding Raspberry Pi®screw hole
position on the bottom acrylic with 4x screws-B.
3. Fasten your Raspberry Pi®to the pre-installed spacers-A at the bottom
acrylic with 4x silver screws-C. Remove the foil from the corresponding
heatsinks and stick them on the CPU and IC chipset as displayed.
4. Fasten the fan to the top acrylic
with 4x silver screws-D and
4x nut-E. The label should point
upwards (outside).
Quick installation guide IB-RP106 Quick installation guide IB-RP106

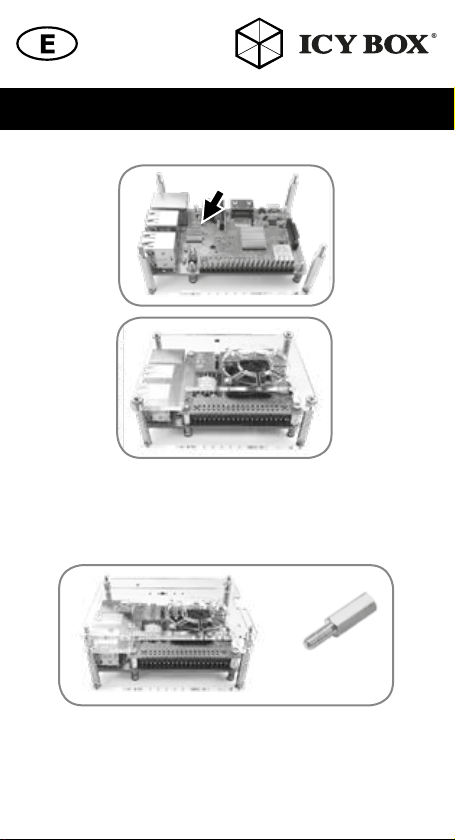

5. Fasten 4x the standoffs-F to the bottom acrylic with 4x screws-B.
6. Install the top acylic by putting the threads of the standoffs-F into the top
acrylic screw holes and fixing them with 4x nuts-G.
7. Install the red fan pin on the
GPIO-4 (5V)
Install the black fan pin on the
GIO-6 (GND)
GPIO-6
GPIO-4
9. If stacking of the IB-RP106 is needed, please replace the nut-G with
standoff-I and then install the bottom acrylic from another set of IB-RP106
on it. (One set of IB-RP106 only provides one top and one bottom acrylic,
please prepare other sets of IB-RP106 for stacking purpose or look for the
IB-RP406).
8. lf installing of a PoE HAT module is needed, please uninstall the fan and
the small Heatsink and replace the spacers-A with standoffs-H in step 2
and install PoE HAT's own spacers on standoffs-H.
Quick installation guide IB-RP106
standoff-I
Inhaltsverzeichnis
Sprachen:
Andere Icy Box Schutzvorrichtung Handbücher
Beliebte Schutzvorrichtung Handbücher anderer Marken
nxt
nxt BIA-nXt-DPC 1-22 Bedienungsanleitung
TFortis
TFortis SG-Switch Bedienungsanleitung
BERNINI DESIGN
BERNINI DESIGN Be172 Bedienungsanleitung
Rayleigh Instruments
Rayleigh Instruments RI-ENERGYSET-3P-ESS-50-100 Bedienungsanleitung
GE
GE Multilin 3 Series Bedienungsanleitung
E.K.T.
E.K.T. ke-DP01 Bedienungsanleitung
