Содержание

Введение 4

Комплектация 4

Компоненты и свойства проектора 5

Подключение компьютера 6

Дополнительные подключения к компьютеру 6

Показ компьютерного изображения 8

Первое использование проектора с indows 98 9

Настройка изображения 11

Подключение видеоустро ства 12

Стандартные подключения видеоустро ств 12

Подключения дополнительных видеоустро ств 12

Показ компьютерного изображения 13

Выключение проектора 15

Устранение неисправносте в ваше настро ке 15

Использование пульта дистанционного управления 24

Устранение неисправносте пульта дистанционного управления 24

Использование аудиооборудования 25

Устранение неисправностей аудиооборудования 25

Подключение внешних колонок 25

Оптимизация компьютерных изображени 26

Сво ства презентации 26

Оптимизация видеоизображени 27

Индивидуальная настро ка проектора 27

Использование меню 28

Меню Изображение 29

Меню настроек 32

Обслуживание 35

Чистка объектива 35

Замена лампы проектора 36

Использование замка для безопасности 38

Приложение 39

Технические характеристики 39

Дополнительные принадлежности 39

Размер проецируемого изображения 40

Если у вас есть опыт в настройке систем для презентаций, используйте

карточку Быстрый пуск, находящуюся в коробке с устройством. Для

дополнительной информации о подключении и эксплуатации проектора

обратитесь к Руководству пользователя. Электронная версия руководства

пользователя на различных языках представлена на прилагаемом компакт-

диске и на нашем we -сайте по адресу www.infocus.com.

На we -сайте также представлены технические характеристики (калькулятор

расчета размера интерактивного изображения, команды управления

переносным компьютером, назначение контактов разъемов, глоссарий и

данные изделия), we -магазин для покупки дополнительных

принадлежностей и страница для интерактивной регистрации.

Важные замечания о экс луатации:

Не устанавливайте проектор на скатерть или на другую ткань, так как

это может привести к блокированию вентиляционных отверстий.

Вентиляционные отверстия располагаются вдоль левой и правой сторон

LP650, а также вдоль передней стороны проектора. Не используйте не

апробированную стойку для крепления к потолку. Если в проекторе

взорвалась лампа, что случается крайне редко, уберите все видимые осколки

вокруг проектора и тщательно почистите поверхность вдоль передней и

боковых сторон проектора.

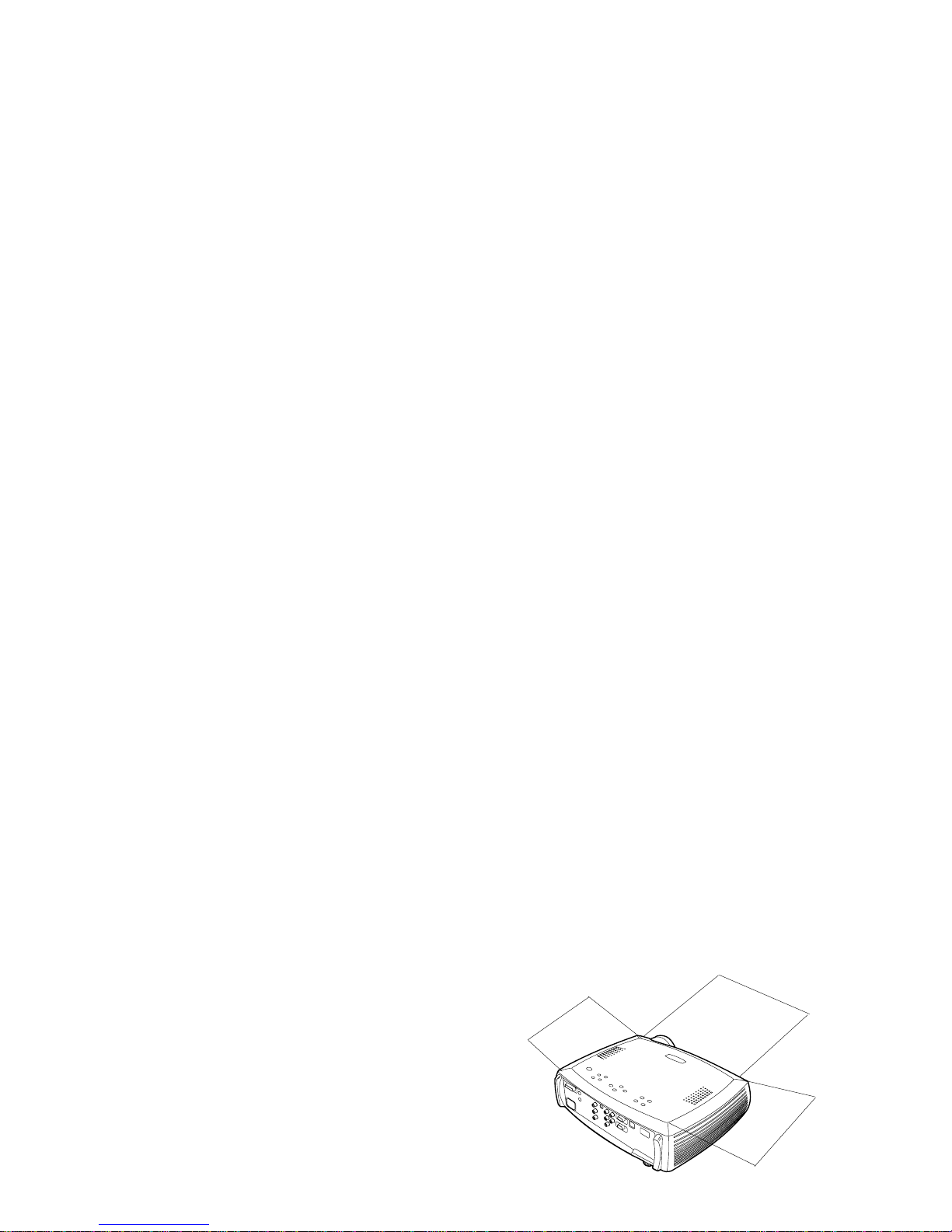

0,6 м (

2 фута)

0,6 м (

2 фута)

0,6 м (

2 фута)

Не устанавливайте каких-либо предметов вдоль передней

и боковых сторон проектора.

Введение

Ваш новый цифровой проектор прост в подключении, использовании и

обслуживание и обеспечивает XGA-разрешение 1024х768.

Проектор поставляется с сумкой большого объема для переноски

дополнительных принадлежностей InFocus, таких как пульт дистанционного

управления, кабели цветопередачи, документация и компакт-диск. Кабельные

шнуры цветового кодирования и кабели, содержащиеся в них, позволят вам

просто и быстро выполнить настройку программы, а конструкция сумки

поможет вам легко и быстро разложить все принадлежности и не потерять их.

Интерактивная регистрация:

Зарегистрируйте ваш проектор в интерактивном режиме на we -сайте

www.infocus.com/service/register для получения обновлений, сообщений

и регистрационных привилегий.

Комплектация

кабель компьютера

шнур питания

видеокабель

пульт

аудио

кабель

проектор

руководство

карточка быстрого пуска

кабельные шнуры

и поддержки

карта*

* также по воляет ра местить ви итные карточки

с компакт-диском,

и бе опасности

карта

цветового кодирования

поль ователя

управления

дистанционног

руководство поль ователя

пульт дистанционного компьютер

кабель

проектор

крышка объектива

питание

кабель

видеокабель

аудиокабель

карточка

карточка по

управления бе опасности, поддержка

быстрого апуска

и компакт-диск

компьютер

кабель

видео

кабель

аудио

кабель

питание

кабель

Ком оненты и свойства роектора

клавиатура

колонки

масштаб

фокус

ащелка поднятия

пульт дистанционного

управление

принимающее

абор во духа

вентиляционное

переноска

ручка

пульт

принимающее

ножки

управления

отверстие

дистанционного

управления

устройство

(ИК)

устройство (ИК)

ра ъемы

установка на уровне

ножка

вентиляционное

вентиляционное отверстие отвода тепла

пульт

принимающее

дистанционного

управления

устройство (ИК) отверстие отвода

тепла

computer 1 computer 2

video

monitor out network

serial control

audio in

audio in audio in

audio out

s-video

computer in

апирание

пульт

принимающее

питание

ра ъем локальная сеть

компьютер

монитор

s-video видео

ра ъем

компонент

видео

компьютер

1 и 2

компьютер 1

и 2 аудио

последовательный

ра ъем

внешние

колонки

(аудиовыход)

дистанционного

управления

устройство (ИК)

Подключение компьютера

Необходимые подключения к компьютеру.

Подключите черный конец кабеля компьютера к разъему Ком ьютер 1

проектора. Подключите синий конец к видеопорту вашего компьютера.

Если вы используете настольный компьютер, вам сначала необходимо

отключить кабель монитора от видеопорта компьютера.

Подключите черный шнур питания к разъему, расположенному на задней

панели проектора и вилку вставьте в розетку.

Индикатор питания на клавиатуре проектора будет светиться постоянным

зеленым цветом.

ПРИМЕЧАНИЕ

: Всегда используйте шнур питания прилагаемый к проектору.

Дополнительные подключения к компьютеру

Для управления мышью компьютера при помощи пульта дистанционного

управления, подключите USB-разъем компьютерного кабеля к компьютеру.

Для использования данного свойства USB-порта вы должны установить USB-

драйверы. Для получения дополнительной информации см. страница 10.

Для звукового сопровождения презентации подключите аудиокабель к

разъему Аудиовход проектора и к компьютеру.

Если вы используете настольный компьютер и хотите посмотреть

изображение на экране вашего компьютера, а также на экране проектора,

подключите шнур монитора к разъему Выход на монитор проектора.

computer1 computer2

video

monitor network

serialcontrol

audioin

audioin audioin

audioout

s-video

computerin

подключите кабель компьютера

подключите шнур питания

computer1 computer2

video

monitor network

serial control

audioin

audioin audioin

audioout

s-video

computer in

подключите кабель компьютера

computer1 computer2

video

monitor network

serialcontrol

audioin

audioin audioin

audioout

s-video

computerin

computer1 computer2

video

monitor network

serial control

audioin

audioin audioin

audioout

s-video

computer in

подключите аудиокабель

computer1 computer 2

video

monitor network

serial control

audioin

audioin audio in

audioout

s-video

computer in

подключите кабель монитора

Если вы предпочитаете подключать компьютер к проектору через

дополнительный кабель VESA, подключите один конец кабеля к порту VESA

вашего компьютера, а второй конец к синему разъему Ком ьютер 2

проектора.

Вы можете управлять проектором с жидкокристаллической панели

управления или с компьютера посредством подключения кабеля

RS-232 к разъему Последовательный проектора. Специальный

Вы можете найти команды RS-232 в разделе Обслуживание и поддержка

на нашем we -сайте по адресу www.infocus.com.

Проектор может управляться при помощи сетевого программного

обеспечения ProjectorNet через разъем Сеть.

Для информации о программе ProjectorNet обратитесь к авторизованному

дилеру компании InFocus или посетите we -сайт ProjectorNet по адресу

www.infocus.com/projectornet.

computer1 computer2

video

monitor network

serial control

audioin

audioin audioin

audioout

s-video

computerin

подключите кабель VESA

подключите кабель RS-232

computer1 computer2

video

monitor network

serial control

audioin

audioin audioin

audioout

s-video

computer in

computer1 computer 2

video

monitor network

serialcontrol

audioin

audioin audioin

audioout

s-video

computerin

Network

подключите сетевой

кабель

1Показ компьютерного изображения

Снимите крышку объектива.

Нажмите кнопку Питание на верхней панели проектора или на пульте

дистанционного управления.

Индикатор начнет мигать зеленым цветом и начнут работать вентиляторы.

Когда включится лампа, на экране будет показываться заставка запуска и

индикатор будет светиться постоянным зеленым цветом. Чтобы изображение

обрело свою полную яркость потребуется около минуты.

? Нет экрана за уска? Получить справкустраница 16.

Включите компьютер.

Компьютерное изображение появится на экране проектора. Если изображения

нет, нажмите кнопку Ком ьютер на клавиатуре проектора.

Убедитесь, что внешний видеопорт компьютера активен.

Большое количество переносных компьютеров не включает свой внешний

видеопорт автоматически при подключении проектора. Обычно для

включения и выключения внешнего дисплея используется комбинация

клавиш FN + F5. Чтобы узнать комбинацию клавиш вашего компьютера,

обратитесь к документации компьютера.

? Нет ком ьютерного изображения? Попробуйте нажать

кнопку Автоизображение на клавиатуре. Получить

справкустраница 16.

снимите крышку объектива

нажмите Питание

включите компьютер

активи ируйте внешний порт компьютера

2Первое использование проектора с

Windows 8

При первом подключении компьютера с операционной системой Windows 98

к проектору, компьютер распознает проектор как «новое оборудование» и на

экране появится Мастер установки нового оборудования. Следуйте

инструкциям для загрузки Мастером соответствующего драйвера (который

был установлен в вашей операционной системе Windows).

Если у вас установлена операционная система Windows 2000, Windows ME

или Windows XP, пропустите данные действия и перейдите к разделу

«Настройка изображения» на стр.страница 11.

aЩелкните Далее для начала поиска драйвера.

bУбедитесь, что у вас выбрано «Поиск наилучшего драйвера» и затем

щелкните Далее.

cУберите все установленные флажки и затем щелкните Далее. Windows

автоматически найдет местоположение драйвера. Если данный драйвер

был удален, переустановите драйвер, используя ваш компакт-диск с

операционной системой Windows.

dКогда Windows найдет драйвер, вы будете готовы к его установке.

Щелкните Далее.

Andere Handbücher für LP 650

Inhaltsverzeichnis

Andere InFocus Projektor Handbücher

InFocus

InFocus LP70+ Bedienungsanleitung

InFocus

InFocus IN1124 Bedienungsanleitung

InFocus

InFocus LP260 Bedienungsanleitung

InFocus

InFocus IN8606HD Bedienungsanleitung

InFocus

InFocus ASK Proxima C170 Bedienungsanleitung

InFocus

InFocus sp8604 Bedienungsanleitung

InFocus

InFocus IN114x Bedienungsanleitung

InFocus

InFocus CEILING MOUNT LP 1000 SERIES Bedienungsanleitung

InFocus

InFocus LP335 DRAGONFLY Bedienungsanleitung

InFocus

InFocus IN3916 Bedienungsanleitung

InFocus

InFocus LP280 Bedienungsanleitung

InFocus

InFocus LP 850 Bedienungsanleitung

InFocus

InFocus IN5122 Bedienungsanleitung

InFocus

InFocus Work Big IN2102 Bedienungsanleitung

InFocus

InFocus Quantum Laser Core Series Bedienungsanleitung

InFocus

InFocus SP4805 Technisches Datenblatt

InFocus

InFocus LP 600 Bedienungsanleitung

InFocus

InFocus IN112x Bedienungsanleitung

InFocus

InFocus IN2114 Bedienungsanleitung

InFocus

InFocus LP330 Montageanleitung

InFocus

InFocus Work Big IN1100 Bedienungsanleitung

InFocus

InFocus LP335 DRAGONFLY Bedienungsanleitung

InFocus

InFocus LP755 Bedienungsanleitung

InFocus

InFocus in122st Bedienungsanleitung

Beliebte Projektor Handbücher anderer Marken

iEmmet

iEmmet MP-312 Bedienungsanleitung

Epson

Epson VS400 Bedienungsanleitung

Sony

Sony VPL-HS10 Marketing Specifications & Features Bedienungsanleitung

Sony

Sony VPL-HW65ES Service-Handbuch

Toshiba

Toshiba TLP-791U Bedienungsanleitung

Philips

Philips LC1341 Referenzhandbuch

Panasonic

Panasonic PTL735NTU - LCD PROJECTOR-NETWORK IB Bedienungsanleitung

NEC

NEC NP600S EDU Bedienungsanleitung

BenQ

BenQ SH753P Bedienungsanleitung

Eiki

Eiki EK-623U series Bedienungsanleitung

Epson

Epson PowerLite Pro Cinema 6020UB Bedienungsanleitung

Epson

Epson PowerLite Home Cinema 705HD Bedienungsanleitung

Christie

Christie LHD700 Bedienungsanleitung

Navitar

Navitar FX Bedienungsanleitung

Sony

Sony SRX-R815P Bedienungsanleitung

Vivitar

Vivitar DP1500 X Bedienungsanleitung

Acer

Acer C20 Series Bedienungsanleitung

Asus

Asus ZenBeam Latte Bedienungsanleitung
