목차목차

개요 5

컴퓨터 연결 7

필요한 컴퓨터 연결 7

컴퓨터 이미지 표시 9

Windows 98에서 프로젝터를 처음 사용할 경우 10

이미지 조정 12

비디오 장치 연결 13

비디오 이미지 표시 14

프로젝터 셧다운 16

설치 문제 해결 16

키패드 버튼 사용 24

리모콘 사용 25

오디오 사용 26

컴퓨터 이미지 최적화 27

프리젠테이션 기능 27

비디오 이미지 최적화 28

프로젝터 사용자 정의 28

메뉴 사용 29

그림 메뉴 30

설정 메뉴 33

유지보수 37

렌즈 청소 37

렌즈 교체 37

투영 조명 교체 38

먼지 필터 청소 40

보안 잠금장치 사용 40

부록 41

액세서리 41

빨간색 LED 동작 및프로젝터 오류 42

투영된 이미지 크기 42

프리젠테이션 시스템을 설치한 경험이 있는 경우 함께 제공된

빠른

설치

카드

를사용하십시오. 프로젝터의 연결 및작동에 대한 자세한 내용은 이사용 설

명서를 참조하십시오. CD와당사의 웹사이트에서 이사용 설명서의 전자 버

전을 여러 언어로 제공합니다.

웹사이트에서는 기술 사양(대화식 이미지 크기 계산기, 랩톱 활성화 명령, 커

넥터 핀배치도, 용어 설명, 제품 데이터 시트), 액세서리 구입처 및온라인 등

록페이지도 제공합니다. 연락처 전화 번호와 웹주소는 뒷표지 안쪽을 참조

하십시오.

작동

작동작동

작동 시

시시

시주의

주의주의

주의 사항

사항사항

사항

환기구가 막힐 수있으므로 탁자보나 기타 부드러운 덮개 위에 프로젝터를 놓

으면 안됩니다. 환기구는 프로젝터의 왼쪽, 오른쪽 및앞쪽에 있습니다.승인

되지 않은 천장 마운트는 사용하지 마십시오. 드믈기는 하지만, 조명이 파열

된경우에는 주변에 놓인 식품류를 버리고 프로젝터의 옆쪽과 앞쪽을 깨끗히

청소하십시오.

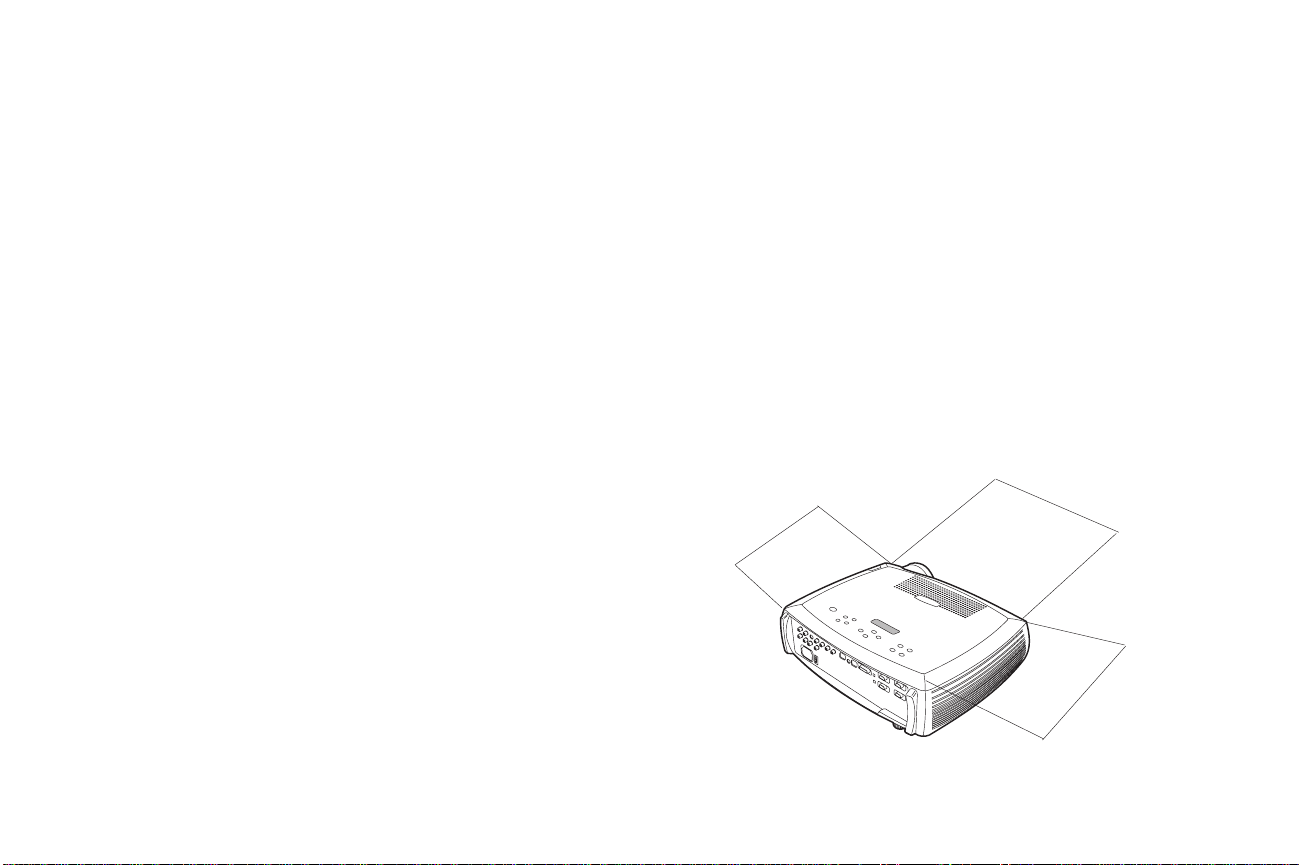

피트

(0.6 m)

내에

2피트 (0.6 m) 내에

프로젝터의 옆쪽과 앞쪽에는 물체를 놓지 마십시오 .

개요

개요개요

개요

이신형 디지털 프로젝터는 3개의 컴퓨터 및3개의 비디오 입력 단자를 제공

하며 해상도는 XGA 1024x768입니다. 사용자에 의한 교체가 가능한 선택 품

목인 단스로 렌즈(short throw lens)와장스로 렌즈(long throw lens)를사용하

여다양한 용도로 이제품을 활용할 수있습니다. 이프로젝터는 연결, 사용 및

관리가 쉬운 제품입니다. 프로젝터 상단의 상태 창에는 항상 제품 상태에 대

한설명이 표시됩니다.

온라인

온라인온라인

온라인 등록

등록등록

등록

구매하신 프로젝터를 당사 웹사이트에 등록하면 제품 업데이트, 발표 및등

록혜택 등을 받으실 수있습니다. 웹주소는 뒷표지 안쪽을 참조하십시오.

포함된

포함된포함된

포함된 품목

품목품목

품목

프로젝터

프로젝터프로젝터

프로젝터 구성품

구성품구성품

구성품 및

및및

및기능

기능기능

기능

문서

리모콘

컴퓨터

케이블

프로젝터

렌즈 뚜껑

전원

케이블 오디오 /비디오 케이블

오디오 케이블 USB 케이블

커버

키패드

스피커

확대 /축소

초점

받침 다리 해제 버튼

리모콘

리시버 (IR)

공기 흡입구

환기구

커넥터

수평 조절

다리

열배출구

상태 창

제어판

제어판제어판

제어판

이프로젝터에는 3개의 컴퓨터 커넥터와 3개의 비디오 커넥터가 있습니다.

•M1-D 1개(HD, DVI 및컴퓨터)

•VESA 2개(HD, HD 구성품 및컴퓨터)

•구성품 RCA 1개

•S-비디오 1개

•합성 RCA 1개

또한 직렬 제어용 RS-232 직렬 커넥터 1개와 ProjectorNet 소프트웨어로 네트

워크를 제어하는 데필요한 RJ-45 커넥터 1개가 있습니다. 명령행 인터페이스

(CLI) 사양과 명령은 당사의 웹사이트를 참조하십시오.

2.5 mm 미니 잭트리거는 12 V DC 출력에 사용되며 프로젝터가 켜져 있는 동

안일정한 출력을 제공합니다. 투영 화면을 트리거에 연결할 경우 프로젝터를

켜면 화면이 내려가고 프로젝터를 끄면 화면이 원래 위치로 돌아갑니다. 이

기능을 사용하려면 반드시 시스템 메뉴에서 활성화해야 합니다. 34페이지를

참조하십시오.

computer 2

network

audio in

computer in

trigger

monitor out

serial control

audio in

computer 1

USB

PS/2

computer 3

잠금장치

전원

커넥터

M1-D 컴퓨터

모니터

S- 비디오

합성

컴퓨터

오디오

외부 스피커

(오디오

RJ-45

PS/2

USB 화면

트리거

RS232 직렬 제어

마우스

VESA 컴퓨터

구성품 비디오

비디오 전원 스위치

출력 )

화면 트리거 연결

2.5 mm 모노 플러그

+12 V

그라운드

화면 릴레이에 연결

(자세한 내용은 화면 제조업체에 문의 )

컴퓨터

컴퓨터컴퓨터

컴퓨터 연결

연결연결

연결

필요한

필요한필요한

필요한 컴퓨터

컴퓨터컴퓨터

컴퓨터 연결

연결연결

연결

컴퓨터 케이블의 검정색 끝은 프로젝터의 컴퓨터

컴퓨터컴퓨터

컴퓨터 2 커넥터에 연결하고 파란

색끝은 컴퓨터의 비디오 포트에 연결합니다. 데스크톱 컴퓨터를 사용하고 있

다면 우선 컴퓨터의 비디오 포트에서 모니터 케이블을 분리해야 합니다.

프로젝터의 뒤쪽 커넥터와 전원 콘센트에 검정색 전원 케이블을 연결합니다.

주

주주

주: 반드시 프로젝터와 함께 제공된 전원 케이블을 사용하십시오.

선택적

선택적선택적

선택적 컴퓨터

컴퓨터컴퓨터

컴퓨터 연결

연결연결

연결

프로젝터의 리모콘을 사용하여 컴퓨터 마우스를 제어하려면 USB 케이블을

프로젝터와 컴퓨터의 USB 커넥터에 연결합니다. USB 기능을 이용하려면

USB 드라이버를 설치해야 합니다. 자세한 내용은 11페이지를 참조하십시오.

컴퓨터에 PS/2 커넥터가 있으면 선택 품목인 PS/2 케이블을 프로젝터와 컴퓨

터의 PS/2 커넥터에 연결합니다.

프리젠테이션에서 사운드를 사용하려면 컴퓨터와 프로젝터의 오디오

오디오오디오

오디오 입력

입력입력

입력

커넥터에 오디오 케이블을 연결합니다.

데스크톱 컴퓨터를 사용할 경우 컴퓨터 화면과 투영 화면에 동시에 이미지를

표시하려면 모니터 케이블을 프로젝터의 모니터

모니터모니터

모니터 출력

출력출력

출력 커넥터에 꽂습니다.

컴퓨터

케이블

연결

computer 2

network

audioin

computer in

trigger

monitor out

serial control

audioin

computer 1

USB

mouse

computer 3

전원 케이블 연결

computer 2

network

audioin

computer in

trigger

monitor out

serial control

audioin

computer 1

USB

mouse

computer 3

USB 또는 PS/2 케이블 연결

computer2

network

audioin

computerin

trigger

monitorout

serialcontrol

audioin

computer1

USB

mouse

computer3

computer 2

network

audioin

computer in

trigger

monitor out

serial control

audioin

computer 1

USB

mouse

computer 3

오디오 케이블 연결

모니터 케이블 연결

computer2

network

audioin

computerin

trigger

monitorout

serialcontrol

audioin

computer1

USB

mouse

computer3

선택 품목인 M1-D 케이블을 사용해서 프로젝터에 컴퓨터를 연결하려는 경우

에는 케이블의 한쪽 끝은 컴퓨터의 M1 포트에 연결하고 다른쪽 끝은 프로젝

터의 컴퓨터

컴퓨터컴퓨터

컴퓨터 1 커넥터에 연결합니다.

RS-232 케이블을 프로젝터의 직렬

직렬직렬

직렬 커넥터에 연결하면 LCD 제어판이나 컴퓨

터에서 프로젝터를 제어할 수있습니다.특정 RS-232 명령은 당사 웹사이트

의Service and Support 섹션을 참조하십시오.

이프로젝터는 네트워크

네트워크네트워크

네트워크 커넥터를 통해 ProjectorNet 네트워킹 소프트웨어를

사용해서 관리할 수있습니다.

ProjectorNet에대한 자세한 내용은 공인 대리점에 문의하거나 당사의 웹사이

트를 참조하십시오.

M1-D 케이블 연결

computer 2

network

audioin

computer in

trigger

monitor out

serial control

audioin

computer 1

USB

mouse

computer 3

RS-232 케이블 연결

computer 2

network

audioin

computer in

trigger

monitor out

serial control

audioin

computer 1

USB

mouse

computer 3

computer2

network

audioin

computerin

trigger

monitorout

serialcontrol

audioin

computer1

USB

mouse

computer3

네트워크 케이블 연결

네트워크

컴퓨터

컴퓨터컴퓨터

컴퓨터 이미지

이미지이미지

이미지 표시

표시표시

표시

렌즈 뚜껑을 제거합니다.

프로젝터 뒤쪽에서 전원 스위치를 눌러 "1"을찾은 다음 프로젝터 상단 또는

리모콘에 있는 전원

전원전원

전원(Power) 버튼을 누르십시오.

LED가녹색으로 깜박이고 팬이 돌아가기 시작합니다. 조명이 켜지면 시작 화

면이 표시되고 LED가녹색으로 켜진 채로 유지됩니다. 이미지가 완전한 밝기

가되기까지 약1분정도 걸릴 수있습니다.

시작

시작시작

시작

화면이

화면이화면이

화면이

표시되지

표시되지표시되지

표시되지

않습니까

않습니까않습니까

않습니까

(17

페이지의

도움말

참조

)

컴퓨터를 켭니다.

투영 화면에 컴퓨터의 이미지가 나타납니다. 이미지가 나타나지 않으면 프로

젝터 키패드의 컴퓨터

컴퓨터컴퓨터

컴퓨터(Computer) 버튼을 누르십시오.

랩톱의 외부 비디오 포트가 활성 상태인지 확인합니다.

랩톱의 경우 보통 프로젝터가 연결될 때외부 비디오 포트가 자동으로 켜지지

않으며 일반적으로 FN + F5와같은 두개의 키를 함께 사용하여 외부 디스플

레이를 켜고 끕니다. 컴퓨터의 키조합에 대한 정보는 컴퓨터 설명서를 참조

하십시오.

컴퓨터

컴퓨터컴퓨터

컴퓨터

이미지가

이미지가이미지가

이미지가

나타나지

나타나지나타나지

나타나지

않습니까

않습니까않습니까

않습니까

키패드의

자동

자동자동

자동

이미지

이미지이미지

이미지

(Auto

Image)

버튼을

눌러

보십시오

. (17

페이지의

도움말

참조

)

렌즈 뚜껑 제거

전원 스위치 누르기 전원 버튼 누르기

컴퓨터 켜기

랩톱의 외부 포트 활성화

Windows 98에서

에서에서

에서 프로젝터를

프로젝터를프로젝터를

프로젝터를 처음

처음처음

처음 사용할

사용할사용할

사용할 경우

경우경우

경우

Windows 98이실행되는 컴퓨터를 처음으로 프로젝터에 연결하면 프로젝터를

"새하드웨어"로인식하여 새하드웨어 추가 마법사가 나타납니다. 다음 지침

을따라 마법사를 사용해서 올바른 드라이버를 로드하십시오(Windows 운영

체제에 설치된 경우).

Windows 2000, Windows ME 또는 Window XP를실행하고 있다면 이단계를

생략하고 12페이지의 "이미지 조정"으로 가십시오.

a"다음"을클릭하여 드라이버 검색을 시작합니다.

b"가장 적합한 드라이버 검색"이선택되어 있는지 확인하고 "다음"을클릭

합니다.

c선택 표시된 확인란을 모두 지우고 "다음"을클릭합니다. Windows가자동

으로 드라이버를 찾습니다. 이드라이버가 제거된 경우 Windows 운영 체제

CD를사용하여 드라이버를 다시 로드합니다.

dWindows가드라이버를 찾으면 설치 준비가 된것입니다. "다음"을클릭하

십시오.
