Ingersoll-Rand 1103 Bedienungsanleitung

Product Information

Save These Instructions

04585022

Edition 2

June 2006

Air Ratchet Wrench

1103 and 1133

Product Information

Especificaciones del producto

Spécifications du produit

Specifiche prodotto

Technische Produktdaten

Productspecificaties

Produktspecifikationer

Produktspesifikasjoner

Tuote-erittely

Especificações do Produto

Προδιαγραφές προϊόντος

Specifikacije izdelka

Špecifikácie produktu

Specifikace výrobku

Toote spetsifikatsioon

A termék jellemzői

Gaminio techniniai duomenys

Ierices specifikacijas

Dane techniczne narzędzia

Rozmiar

Технические характеристики

изделия

产品信息

204585022_ed2

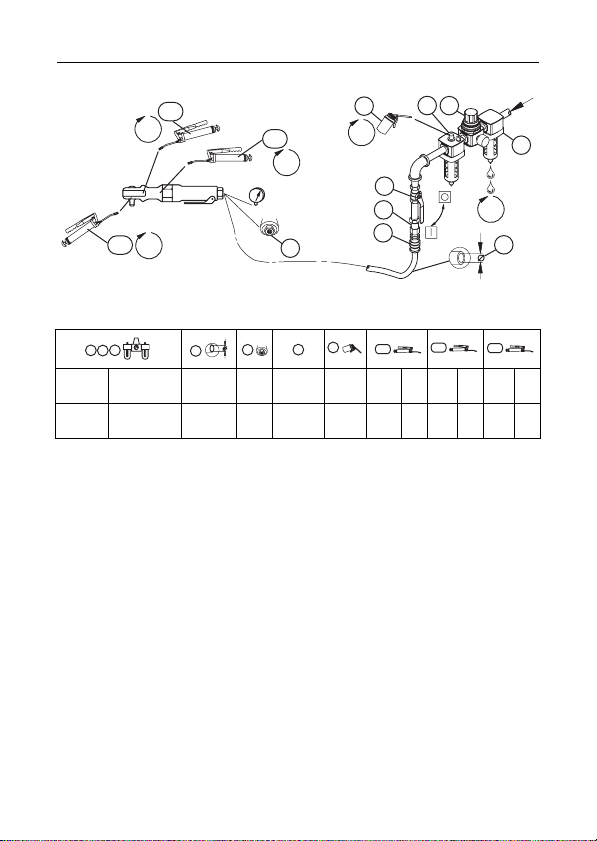

(Dwg. 16571804-2)

I-R #-

NPT I-R #-BS inch

(mm) NPT I-R # I-R # I-R # cm3I-R # cm3I-R # cm3

C241-

810

C28241-

810-B 3/8 (10) 1/4 MSCF33 10 66 1 66 2 28 1

48h

PMAX

30d

24h

2567910 11 12

04585022_ed2 EN-1

Product Safety Information

Intended Use:

These Air Ratchet Wrenches are designed to remove and install threaded fasteners.

For additional information refer to Air Ratchet Wrenches Product Safety Information

Manual Form 04580361.

Manuals can be downloaded from www.irtools.com.

Power Management System

The power management system allows operator reduction of maximum output power in

either the forward or the reverse direction.

To adjust the power, rotate the Power Regulator to the desired level indicator.

The power level indicators are for reference and do not indicate a specific power. The

power output can be further reduced in forward or reverse by using the variable throttle.

Product Specifications

Installation and Lubrication

Size air supply line to ensure tool's maximum operating pressure (PMAX) at tool inlet.

Drain condensate from valve(s) at low point(s) of piping, air filter and compressor tank daily.

Install a properly sized Safety Air Fuse upstream of hose and use an anti-whip device

across any hose coupling without internal shut-off, to prevent hose whipping if a hose fails

or coupling disconnects. See drawing 16571804-2 and table on page 2.

Maintenance frequency is shown in circular arrow and defined as h=hours, d=days, and

m=months. Items identified as:

Model(s)

Drive Free

Speed

Recommended

Torque Range

Sound Level dB (A)

(ISO15744)

Vibration

Level

(ISO8662)

Size rpm ft-lb (Nm) † Pressure

(Lp)‡ Power (Lw)m/s²

1103 1/4” 270 5-23 (7-31) 86.6 97.6 4.6

1133 3/8” 270 5-25 (7-34) 86.6 97.6 4.6

† KpA = 3dB measurement uncertanity

‡ KwA = 3dB measurement uncertanity

1. Air filter 8. Safety Air Fuse

2. Regulator 9. Oil

3. Lubricator 10. Grease - Inject between ratchet housing and yoke

4. Emergency shut-off valve to lubricate drive bushing.

5. Hose diameter 11. Grease - Disassemble ratchet head and lubricate

6. Thread size components.

7. Coupling 12. Grease - Disassemble gearing and lubricate

components.

EN-2 04585022_ed2

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled,

degreased and parts be separated by material so that they can be recycled.

The original language of this manual is English.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll Rand Office or Distributor.

04585022_ed2 ES-1

Información de seguridad sobre el producto

Uso indicado:

Las llaves de carraca neumáticas de percusión están diseñadas para extraer e

instalar elementos de fijación roscados.

Para más información, consulte el formulario 04580361 del Manual de información

de seguridad del producto.

Los manuales pueden descargarse en www.irtools.com.

Pgestión de la potencia de impacto

Para los modelos que incluyen un sistema de gestión de potencia, el sistema permite al

operador reducir la potencia de salida máxima de atornillado. El sistema de gestión de

potencia no afecta a la potencia de salida en aflojado. Para ajustar la potencia, gire el reg-

ulador de potencia al indicador de nivel deseado.

Los indicadores de nivel de potencia sirven de referencia y NO indican una potencia

exacta. La potencia disponible se puede reducir aún más en la dirección de atornillado o

aflojado con el mando variable.

Especificaciones

Modelo Tracción

Veloc

idad

libre

Intervalo de

par

recomendado

Nivel sonoro dB (A)

(ISO15744)

Nivel de

vibración

(ISO8662)

Tamaño rpm ft-lb (Nm) † Presión (Lp) ‡ Potencia (Lw)m/s²

1103 1/4” 270 5-23 (7-31) 86.6 97.6 4.6

1133 3/8” 270 5-25 (7-34) 86.6 97.6 4.6

† KpA = 3dB de error

‡ KwA = 3dB de error

ES-2 04585022_ed2

Instalación y lubricación

Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento

(PMAX) en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos

inferiores de la tubería, filtro de aire y depósito del compresor de forma diaria. Instale una

contracorriente de manguera de fusil de aire de seguridad de tamaño adecuado y utilice un

dispositivo antilatigazos en cualquier acoplamiento de manguera sin apagador interno para

evitar que las mangueras den latigazos en caso de que una manguera falle o de que el

acoplamiento se desconecte. Consulte la dibujo 16571804-2 y la tabla en la página 2.

La frecuencia de mantenimiento se muestra en forma de flecha circular y se define como

h=horas, d=días y m=meses. Los elementos se identifican como:

Piezas y mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta,

desengrasarla y separar las piezas de acuerdo con el material del que están fabricadas

para reciclarlas.

El idioma original de este manual es el inglés.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas

por un Centro de Servicio Autorizado.

Toda comunicación se deberá dirigir a la oficina o al distribuidor Ingersoll Rand más

próximo.

1. Filtro de aire 8. Fusil de aire de seguridad

2. Regulador 9. Aceite

3. Lubricador 10. Grasa: inyecte una cantidad entre el alojamiento de

4. Válvula de corte de del trinquete y la horquilla para lubricar el cojinete

emergencia transmisión.

5. Diámetro de la manguera 11. Grasa: desmonte el bloque del trinquete y lubrique

6. Tamaño de la rosca todos los componentes.

7. Acoplamiento 12. Grasa: desmonte los engranajes y lubrique los

componentes.

04585022_ed2 FR-1

Informations de sécurité du produit

Utilisation prévue:

Ces clés pneumatiques à cliquet sont conçues pour le vissage/dévissage

d'éléments de fixation filetés.

Pour des informations complémentaires, utilisez le formulaire 04580361 pour obtenir

le manuel d'information de sécurité du produit Clé pneumatique à cliquet.

Les manuels peuvent être téléchargés à l'adresse www.irtools.com.

Régulation de la puissance de percussion

Les modèles équipés d'un système de régulation de la puissance permettent de réduire la

puissance de sortie maximale vers l'avant. Le régulateur de puissance n'agit pas sur la

puissance de sortie vers l'arrière.

Pour régler la puissance, tournez le Régulateur de puissance jusqu'à l'indicateur du niveau

recherché.

Les niveaux de puissance ne sont qu'indicatifs, ils NE donnent PAS de mesure précise. La

puissance de sortie peut être encore réduite, dans un sens ou dans l'autre, grâce à la

gâchette progressive

Spécifications du produit

Modèle

Conduit Vitesse

libre

Gamme de

couples

recommandée

Niveau acoustique dB (A)

(ISO15744)

Niveau de

vibration

(ISO8662)

Taille t/m ft-lb (Nm) † Pression

(Lp)

‡ Puissance

(Lw)m/s²

1103 1/4” 270 5-23 (7-31) 86.6 97.6 4.6

1133 3/8” 270 5-25 (7-34) 86.6 97.6 4.6

† KpA = incertitude de mesure de 3dB

‡ KwA = incertitude de mesure de 3dB

FR-2 04585022_ed2

Installation et lubrification

Dimensionnez l'alimentation en air de façon à obtenir une pression maximale (PMAX) au

niveau de l'entrée d'air de l'outil. Drainez quotidiennement le condensat des vannes situées

aux points bas de la tuyauterie, du filtre à air et du réservoir du compresseur. Installez un

raccordement à air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de

celui-ci, puis utilisez un dispositif anti-débattement sur tous les raccords pour tuyaux sans

fermeture interne, afin d'empêcher les tuyaux de fouetter si l'un d'entre eux se décroche ou

si le raccord se détache. Reportez-vous à l'illustration 16571804-2 et au tableau de la

page 2.

Les intervalles d'entretien sont indiqués à l'aide d'une flèche circulaire et définis à l'aide de

lettres (h = heures, d = jours et m =mois). Eléments identifiés en tant que :

Pièces détachées et maintenance

A la fin de sa durée de vie, il est recommandé de démonter l'outil, de dégraisser les pièces

et de les séparer en fonction des matériaux de manière à ce que ces derniers puissent être

recyclés.

Ce manuel a été initialement rédigé en anglais.

La réparation et la maintenance des outils ne devraient être réalisées que par un centre de

services autorisé.

Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus

proche.

1. Filtre à air 8. Raccordement à air de sûreté

2. Régulateur 9. Huile

3. Lubrificateur 10. Graisse – Injecter entre le boîtier et l’étrier du cliquet,

4. Vanne d'arrêt d'urgence de façon à lubrifier la douille d’entraînement.

5. Diamètre du tuyau 11. Graisse – Démonter la tête du cliquet et lubrifier ses

6. Taille du filetage composants.

7. Raccord 12. Graisse – Démonter les engrenages et lubrifier les

composants.

04585022_ed2 IT-1

Informazioni sulla sicurezza del prodotto

Destinazione d'uso:

Le chiavi a cricchetto pneumatiche sono adatte per operazioni di estrazione e

installazione di dispositivi di fissaggio filettati.

Per ulteriori informazioni, consultare il modulo 04580361 del Manuale informazioni

sulla sicurezza prodotto relativo alle chiavi a cricchetto pneumatiche.

I manuali possono essere scaricati da internet al sito www.irtools.com.

Sistema di regolazione della potenza

Per i modelli dotati di sistema di regolazione della potenza, l'operatore può ridurre la

potenza massima erogata nel senso di rotazione orario. Il sistema di regolazione della

potenza non funziona però nel senso di rotazione opposto.

Per regolare la potenza, ruotare l'apposito registro fino a selezionare il livello di potenza

desiderato.

Gli indicatori del livello di potenza sono da considerare esclusivamente come riferimenti e

NON indicano nessuna potenza specifica. La potenza erogata può essere ulteriormente

ridotta in entrambi i sensi di rotazione agendo sulla farfalla ad apertura variabile.

Specifiche prodotto

Modello

Azionamen

Velocità

a vuoto

Intervallo

coppie

consigliato

Livello acustico dB (A)

(ISO15744)

Vibrazioni

Livello

(ISO8662)

Dimensioni giri/min ft-lb (Nm) † Pressione

(Lp)

‡ Potenza

(Lw)m/s²

1103 1/4” 270 5-23 (7-31) 86.6 97.6 4.6

1133 3/8” 270 5-25 (7-34) 86.6 97.6 4.6

† KpA = incertezza misurazione 3dB

‡ KwA = incertezza misurazione 3dB

IT-2 04585022_ed2

Installazione e lubrificazione

La linea di alimentazione dell'aria deve essere dimensionata in maniera tale da assicurare

all'utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare

quotidianamente la condensa dalla valvola o dalle valvole sulla parte bassa della tubatura,

dal filtro dell'aria e dal serbatoio del compressore. Installare un fusibile di sicurezza di

dimensioni adatte a monte del tubo flessibile e utilizzare un dispositivo antivibrazioni su tutti

i manicotti senza arresto interno per evitare i colpi di frusta dei flessibili, se questi si

guastano o se si staccano gli accoppiamenti. Vedere il disegno 16571804-2 e la tabella a

pagina 2.

La frequenza delle operazioni di manutenzione è indicata da una freccia circolare ed è

espressa in h=ore, d=giorni e m=mesi. Componenti :

Ricambi e manutenzione

Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e

separare i componenti secondo i materiali in modo da poterli riciclare.

La lingua originale di questo manuale è l'inglese.

Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un

Centro di Assistenza Autorizzato.

Indirizzare tutte le comunicazioni al più vicino concessionario od ufficio Ingersoll Rand.

1. Filtro aria 9. Olio

2. Regolatore 10. Ingrassaggio - Iniettare del grasso tra la carcassa

3. Lubrificatore del cricchetto e la forcella per lubrificare la boccola

4. Valvola di arresto di di azionamento.

emergenza 11. Ingrassaggio - Smontare la testa del cricchetto e

5. Diametro tubo flessibile lubrificarne i componenti.

6. Dimensione della filettatura 12. Ingrassaggio - Smontare gli ingranaggi e

7. Accoppiamento lubrificarne i componenti.

8. Fusibile di sicurezza

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Ingersoll-Rand Elektrowerkzeuge Handbücher

Ingersoll-Rand

Ingersoll-Rand DE Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 231C series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand EL 24V Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 170PG Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 290 Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 236G Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 9RS-EU Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand W5002 Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand R3000 Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 106 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 588A1 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand ELB2612N Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2135QXPA-2 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand SERIES EL Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand w040 series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand PowerForce PF850 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand ARO 7165-B-EU Konfigurationshandbuch

Ingersoll-Rand

Ingersoll-Rand IQV20 W7002 Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 5020-EU Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand IR45VRA Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand IR20BV Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 7RL Series Einrichtungshandbuch

Ingersoll-Rand

Ingersoll-Rand LA158 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 2135TI Bedienungsanleitung

Beliebte Elektrowerkzeuge Handbücher anderer Marken

AEG

AEG OMNI-JS Bedienungsanleitung

SIP

SIP 01533 Bedienungsanleitung

Ribimex

Ribimex PRS499 Bedienungsanleitung

3M Fiber Optic Connector Crimp Tool Bedienungsanleitung

Ryobi

Ryobi P524 Bedienungsanleitung

ROJEK

ROJEK FSN 300A Bedienungsanleitung

Kemper

Kemper 1740PRO Bedienungsanleitung

WABCO

WABCO OptiTire Bedienungsanleitung

EINHELL

EINHELL TE-MS 18/210 Li Bedienungsanleitung

Orgapack

Orgapack OR-T 85 Kurzanleitung

TOUGHCUT

TOUGHCUT Diamond 400 Bedienungsanleitung

Yaros

Yaros PB-3603 Bedienungsanleitung

Fein

Fein BSS 2.0 E Einrichtungshandbuch

Baileigh Industrial

Baileigh Industrial SS-2725 Bedienungsanleitung

Milwaukee

Milwaukee 2674-20 Bedienungsanleitung

Fein

Fein BLs 1.6 Bedienungsanleitung

Princess

Princess Electric Multi Sharpener Bedienungsanleitung

FOREDOM

FOREDOM K.1050 Handbuch
