Ingersoll-Rand 236G Bedienungsanleitung

80203920

Edition 3

December 2009

Save These Instructions

Product Information

EN Product Information

Especicaciones del producto

Spécications du produit

Air Impact Wrench

236G

2 80203920_ed3

10 48h

48h

PMAX

24h

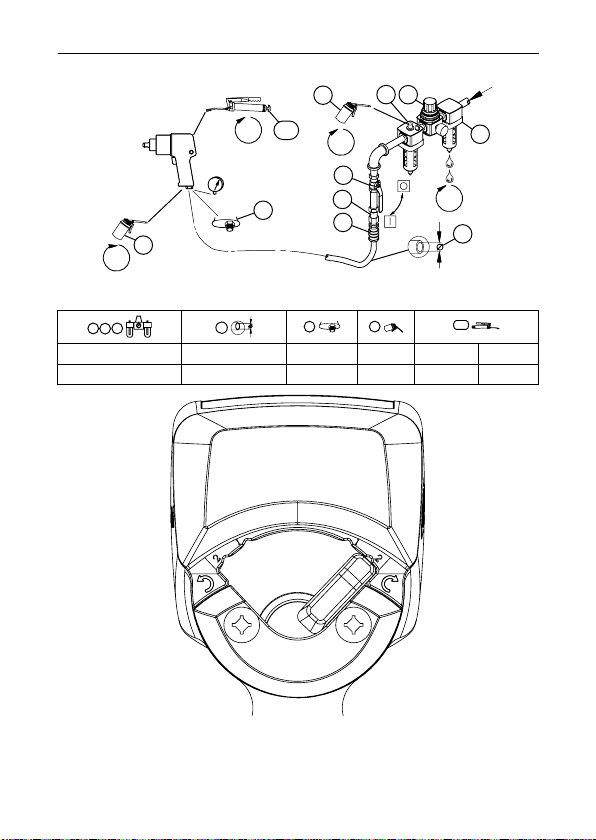

(Dwg. 47083167)

IR # - NPT inch (mm) NPT IR # IR # cm3

C38121-600-VS 3/8 (10) 1/4 10 115-1lb 4

(Dwg. 80200678)

80203920_ed3 EN-1

Product Safety Information

Intended Use:

This Air Impact Wrench is designed to remove and install threaded fasteners.

For additional information refer to Air Impact Wrenches Product Safety Information

Manual Form 04580916.

Manuals can be downloaded from www.ingersollrandproducts.com.

Power Management System

The 236G Impact Wrench incorporates a Power Management System that allows the operator

to select two power output settings (See 80200678 on page 2). To adjust the power, rotate the

Power Regulator to the desired level indicator. The number 1 indicator designates minimum

power output and the number 2 setting indicator denotes maximum power output. The power

level indicators are for reference and DO NOT indicate a specic power. The power output can be

further reduced in forward or reverse by using the variable throttle.

Product Specications

Model Drive

Size

Recommended

Torque Range

Max. Torque

(Reverse)

Maximum

Free Speed

Blows Per

Minute

Tool

Weight

Overall

Length

ft-lbs (Nm) ft-lbs (Nm) rpm BPM lbs (Kg) inch (mm)

236G 1/2” 25-200 (34-271) 450 (610) 8000 1200 5.3 (2.4) 7.0 (179.0)

Model

Average Air

Consumption

Air Consumption

@ Load

Sound Level dB (A)

(ISO15744)

Vibration Level

(ISO8662)

cfm l/min cfm l/min † Pressure (Lp) ‡ Power (Lw) m/s²

236G 4 113 24 680 90.3 101.3 5.9

† KpA = 3dB measurement uncertanity

‡ KwA = 3dB measurement uncertanity

Installation and Lubrication

Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain

condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a

properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose

coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling

disconnects. See drawing 47083167 and table on page 2. Maintenance frequency is shown in a

circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:

1. Air lter 6. Thread size

2. Regulator 7. Coupling

3. Lubricator 8. Safety Air Fuse

4. Emergency shut-o valve 9. Oil

5. Hose diameter 10. Grease - through tting

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled,

degreased and parts be separated by material so that they can be recycled.

The original language of this manual is English.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

ES-1 80203920_ed3

Información de Seguridad Sobre el Producto

Uso Indicado:

Los aprietatuercas neumáticos de percusión están diseñados para extraer e instalar

adores roscados.

Para más información, consulte el Manual de información de seguridad de producto

04580916 Aprietatuercas neumático de percusión.

Los manuales pueden descargarse en www.ingersollrandproducts.com.

Sistema de Gestión de Potencia

Las llaves de impacto 236G tienen incorporado un sistema de control de potencia que permite

al operario seleccionar entre 2 ajustes de potencia. Para ajustar la potencia, gire el regulador de

potencia al indicador de nivel deseado (Ver 80200678 en la página 2). El indicador de potencia

más no. 1 mínima, y el indicador no. 2 representa la máxima potencia. Los indicadores de nivel

de potencia sirven de referencia y NO indican una potencia exacta. La potencia disponible se

puede reducir aún más en la dirección de atornillado o aojado con el mando variable.

Especicaciones del Producto

Modelo Tamaño de

Accionamiento

Intervalo de par

Recomendado

Par Máx.

(Retroceso)

Velocidad

Libre

Máxima

Percusiones

por Minuto

Peso de la

Herramienta

ft-lbs (Nm) ft-lbs (Nm) rpm BPM lbs (Kg)

236G 1/2” 25-200 (34-271) 450 (610) 8000 1200 5.3 (2.4)

Modelo

Longitud

General

Consumo

Medio

de Aire

Consumo

Medio

Según Carga

Nivel Sonoro dB (A)

(ISO15744)

Nivel de

Vibración

(ISO8662)

inch (mm) cfm l/min cfm l/min † Presión (Lp) ‡ Potencia (Lw) m/s²

236G 7.0 (179.0) 4 113 24 680 90.3 101.3 5.9

† KpA = 3dB de error

‡ KwA = 3dB de error

80203920_ed3 ES-2

Instalación y Lubricación

Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)

en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de

la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente de

manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo

antilatigazos en cualquier acoplamiento de manguera sin apagador interno para evitar que

las mangueras den latigazos en caso de que una manguera falle o de que el acoplamiento se

desconecte. Consulte la dibujo 47083167 y la tabla en la página 2. La frecuencia de

mantenimiento se muestra en forma de echa circular y se dene como h=horas, d=días y

m=meses de uso real de. Los elementos se identican como:

1. Filtro de aire 6. Tamaño de la rosca

2. Regulador 7. Acoplamiento

3. Lubricador 8. Fusil de aire de seguridad

4. Válvula de corte de emergencia 9. Aceite

5. Diámetro de la manguera 10. Grasa - durante el montaje

Piezas y Mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta,

desengrasarla y separar las piezas de acuerdo con el material del que están fabricadas para

reciclarlas.

El idioma original de este manual es el inglés.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un

Centro de Servicio Autorizado.

Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

FR-1 80203920_ed3

Informations de Sécurité du Produit

Utilisation Prévue:

Ces clés pneumatiques à chocs sont conçues pour le vissage/dévissage de dispositifs de

xation letés.

Pour des informations complémentaires, utilisez le formulaire 04580916 pour obtenir le

manuel d’information de sécurité du produit Clé pneumatique à chocs.

Les manuels peuvent être téléchargés à l’adresse www.ingersollrandproducts.com.

Système de Gestion de la Puissance

La 236G sont équipées d’un système de gestion de puissance qui permet à l’opérateur de sélec-

tionner 2 réglages de puissance (Voir 80200678 à la page 2). Pour régler la puissance, tournez le

Régulateur de puissance jusqu’à l’indicateur du niveau recherché. Le no.1 indicateur de

puissance indique la puissance minimum et le no. 2 indicateur indique la puissance maximum.

Les niveaux de puissance ne sont qu’indicatifs ; ils NE donnent PAS de mesure précise. La

puissance de sortie peut être encore réduite, dans un sens ou dans l’autre, grâce à la gâchette

progressive.

Spécications du Produit

Modèle Taille de la Tête

D’entraînement

Gamme de

Couples

Recommandée

Couple

Max.

(Inversion)

Maxi

Régime

à Vide

Coups

par

Minute

Poids

L’outil

Longueur

Totale

ft-lbs (Nm) ft-lbs (Nm) rpm BPM lbs (Kg) inch (mm)

236G 1/2” 25-200 (34-271) 450 (610) 8000 1200 5.3 (2.4) 7.0 (179.0)

Modèle

Consommation

Moyenne en Air

Consommation

D’air Avec

une Charge

Niveau Acoustique dB (A)

(ISO15744)

Niveau

Acoustique

(ISO8662)

cfm l/min cfm l/min † Pression (Lp) ‡ Puissance (Lw) m/s²

236G 4 113 24 680 90.3 101.3 5.9

† KpA =incertitude de mesure de 3dB

‡ KwA = incertitude de mesure de 3dB

80203920_ed3 FR-2

Installation et Lubrication

Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau

de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points

bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à

air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez

un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an

d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.

Reportez-vous à l’illustration 47083167 et au tableau de la page 2. Les intervalles d’entretien sont

indiqués à l’aide d’une èche circulaire et dénis à l’aide de lettres (h = heures, d = jours et

m =mois d’utilisation réelle). Eléments identiés en tant que:

1. Filtre à air 6. Taille du letage

2. Régulateur 7. Raccord

3. Lubricateur 8. Raccordement à air de sûreté

4. Vanne d’arrêt d’urgence 9. Huile

5. Diamètre du tuyau 10. Graisse - pour l’assemblage

Pièces Détachées et Maintenance

A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de

les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

Ce manuel a été initialement rédigé en anglais.

La réparation et la maintenance des outils ne devraient être réalisées que par un centre de

services autorisé.

Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

www.ingersollrandproducts.com
