Ingersoll-Rand 313A Bedienungsanleitung

04580379

Edition 4

January 2010

Save These Instructions

Product Information

EN Product Information

Especicaciones del producto

Spécications du produit

Προδιαγραφές προϊόντος

Especicações do Produto

Tuote-erittely

Produktspesikasjoner

Produktspecikationer

Productspecicaties

Technische Produktdaten

Speciche prodotto

제품 상세

製品仕様

产品信息

Технические характеристики изделия

Informacje Macje o Produkcie

Ierices specikacijas

Gaminio techniniai duomenys

A termék jellemzői

Toote spetsikatsioon

Specikace výrobku

Špecikácie produktu

Specikacije izdelka

Informaţii privind produsul

Информация за продукта

Air Sander (Angle)

Air Polisher/Buer (Angle)

313A, 314A and 314A-M

2 04580379_ed4

48h

24h

PMAX

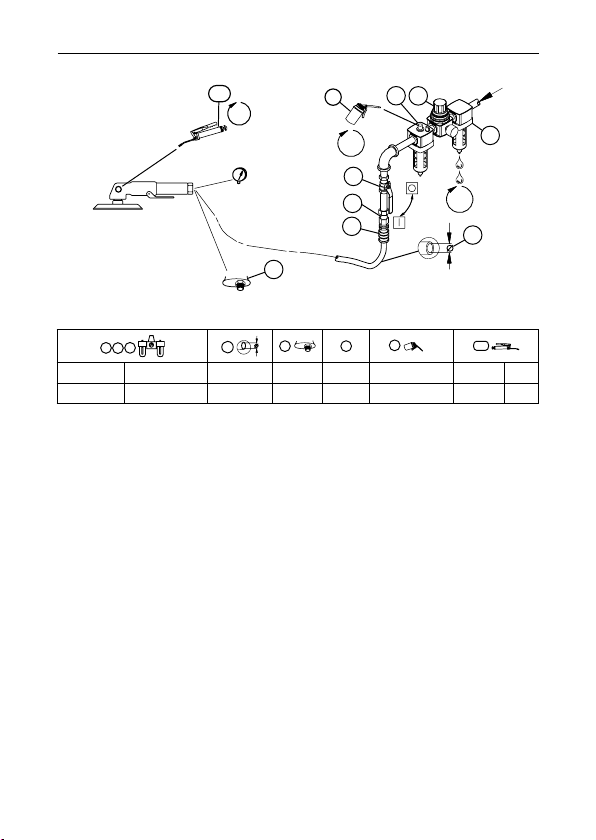

(Dwg. 16573784)

IR # - NPT IR # - BS inch (mm) NPT IR # IR # IR # cm3

C38341-810 C383D1-810 3/8 (10) 1/4 MSCF32 10 28 3

04580379_ed4 EN-1

Product Safety Information

Intended Use:

These Air Sanders are designed for both light and heavy sanding jobs such as

roughing body ller, removing rust, and smoothing welds.

These Air Polishers/Buers are designed for bung and polishing paint, metal, and

plastic surfaces to a high-gloss nish.

For additional information refer to Rotary Air Sander, Polisher and Buers Product Safety

Information Manual Form 04580387.

Manuals can be downloaded from www.ingersollrandproducts.com.

Product Specications

Model

Free

Speed

Spindle and Pad

Size

Sound Level dB (A)

(ISO15744)

Vibration

Level

(ISO28927)

rpm inch/[metric] † Pressure (Lp) ‡ Power (Lw) m/s²

313A 5000 5/8 - 11.7 88 99 <2.5

314A 2500 5/8 - 11.7 87 98 <2.5

314A-M 2500 [M14] 87 98 <2.5

† KpA = 3dB measurement uncertanity

‡ KwA = 3dB measurement uncertanity

Installation and Lubrication

Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain

condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install

a properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any

hose coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling

disconnects. See drawing 16573784 and table on page 2. Maintenance frequency is shown in

circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:

1. Air lter 6. Thread size

2. Regulator 7. Coupling

3. Lubricator 8. Safety Air Fuse

4. Emergency shut-o valve 9. Oil

5. Hose diameter 10. Grease - Remove Bearing Housing and

lubricate Pinion and Pinion Gear

EN-2 04580379_ed4

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled,

degreased and parts be separated by material so that they can be recycled.

The original language of this manual is English.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

04580379_ed4 ES-1

Información de Seguridad Sobre el Producto

Uso indicado:

Estas lijadoras están diseñadas para operaciones de lijado ligeras y pesadas, como

desbastar rellenos, eliminar corrosión o pulir soldaduras.

Estas amoladoras neumáticas están diseñadas para eliminar material mediante un

accesorio rotatorio, de acuerdo con la tabla de especicaciones del producto.

Para más información, consulte el Manual de información de seguridad de

producto 04580387 Amoladora neumática con muela cónica.

Los manuales pueden descargarse en www.ingersollrandproducts.com.

Especicaciones del Producto

Modelos

Veloc.

Libre

Tamaño del eje

y del disco de

soporte

Nivel Sonoro dB (A)

(ISO15744)

Nivel de

Vibración

(ISO28927)

rpm inch/[metric] † Presión (Lp) ‡ Potencia (Lw) m/s²

313A 5000 5/8 - 11.7 88 99 <2.5

314A 2500 5/8 - 11.7 87 98 <2.5

314A-M 2500 [M14] 87 98 <2.5

† KpA =3dB de error

‡ KwA = 3dB de error

Instalación y Lubricación

en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de

la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente de

manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo

antilatigazos en cualquier acoplamiento de manguera sin apagador interno para evitar que

las mangueras den latigazos en caso de que una manguera falle o de que el acoplamiento se

desconecte. Consulte la dibujo 16573784 y la tabla en la página 2. La frecuencia de

mantenimiento se muestra dentro de una echa circular y se dene como h = horas, d = días y m

= meses de uso real. Los elementos se identican como:

1. Filtro de aire 6. Tamaño de la rosca

2. Regulador 7. Acoplamiento

3. Lubricador 8. Fusil de aire de seguridad

4. Válvula de corte de emergencia 9. Aceite

5. Diámetro de la manguera 10. Grasa: extraiga la carcasa del cojinete y

lubrique el piñón y los engranajes del piñón

ES-2 04580379_ed4

Piezas y Mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta,

desengrasarla y separar las piezas de acuerdo con el material del que están fabricadas para

reciclarlas.

El idioma original de este manual es el inglés.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un

Centro de Servicio Autorizado.

Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

04580379_ed4 FR-1

Informations Relatives à la Sécurité du Produit

Utilisation prévue:

Ces ponceuses sont conçues pour des travaux légers et lourds de ponçage, comme le

dégrossissage du mastic de carrosserie, l’élimination de la rouille et le lissage des

soudures.

Ces polisseuses/lustreuses pneumatiques sont conçues pour polir et lustrer les surfaces

métalliques, plastiques et peintes pour un résultat extrêmement brillant.

Pour des informations complémentaires, reportez-vous au manuel 04580387

d’information de sécurité du produit Meuleuse pneumatique à meule conique ou

cylindrique.

Les manuels peuvent être téléchargés à l’adresse www.ingersollrandproducts.com.

Spécications du Produit

Modèle

Vitesse

Libre

Taille de la

broche et du

disque

Niveau Acoustique dB (A)

(ISO15744)

Niveau de

Vibration

(ISO28927)

rpm inch/[metric] † Pression (Lp) ‡ Puissance (Lw) m/s²

313A 5000 5/8 - 11.7 88 99 <2.5

314A 2500 5/8 - 11.7 87 98 <2.5

314A-M 2500 [M14] 87 98 <2.5

† KpA = incertitude de mesure de 3dB

‡ KwA = incertitude de mesure de 3dB

Installation et Lubrication

Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau

de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points

bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à

air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez

un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an

d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.

Reportez-vous à l’illustration 16573784 et au tableau de la page 2. La fréquence des opérations

d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois

de fonctionnement. Eléments identiés en tant que:

1. Filtre à air 6. Taille du letage

2. Régulateur 7. Raccord

3. Lubricateur 8. Raccordement à air de sûreté

4. Vanne d’arrêt d’urgence 9. Huile

5. Diamètre du tuyau 10. Graisse - Retirez le carter du roulement

et lubriez le pignon et ses engrenages

FR-2 04580379_ed4

Pièces Détachées et Maintenance

A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de

les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

Ce manuel a été initialement rédigé en anglais.

La réparation et la maintenance des outils ne devraient être réalisées que par un centre de

services autorisé.

Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

04580379_ed4 IT-1

Informazioni Sulla Sicurezza del Prodotto

Destinazione d’uso:

Queste smerigliatrici servono per eseguire lavori di molatura sia leggeri che pesanti come

la sgrossatura di stucchi, la rimozione della ruggine e la levigatura di saldature.

Queste lucidatrici/pulitrici pneumatiche sono progettate per pulire e lucidare le superci

in metallo, in plastica e vernice con nitura ad alta brillantezza.

Per ulteriori informazioni, vedasi Retticatrici con mola a cono o spinotto Manuale delle

Informazioni sulla sicurezza del prodotto 04580387.

I manuali possono essere scaricati da internet al sito www.ingersollrandproducts.com.

Speciche del Prodotto

Modello

Veloità a

Vuoto

Dimensioni

mandrino e

tampone

Livello Acustico dB (A)

(ISO15744)

Vibrazioni

Livello

(ISO28927)

rpm inch/[metric] † Pressione (Lp) ‡ Potenza (Lw) m/s²

313A 5000 5/8 - 11.7 88 99 <2.5

314A 2500 5/8 - 11.7 87 98 <2.5

314A-M 2500 [M14] 87 98 <2.5

† KpA = incertezza misurazione 3dB

‡ KwA = incertezza misurazione 3dB

Installazione e Lubricazione

La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare

all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la

condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal

serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del

tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno

per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.

Vedere il disegno 16573784 e la tabella a pagina 2. La frequenza di manutenzione viene

illustrata da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo.

Componenti:

1. Filtro aria 6. Dimensione della lettatura

2. Regolatore 7. Accoppiamento

3. Lubricatore 8. Fusibile di sicurezza

4. Valvola di arresto di emergenza 9. Olio

5. Diametro tubo essibile 10. Ingrassaggio - rimuovere l’alloggiamento

del cuscinetto e lubricare pignone e

ingranaggio del pignone

IT-2 04580379_ed4

Ricambi e Manutenzione

Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i

componenti secondo i materiali in modo da poterli riciclare.

La lingua originale di questo manuale è l’inglese.

Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro

di Assistenza Autorizzato.

Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

Andere Handbücher für 313A

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Ingersoll-Rand Sander Handbücher

Ingersoll-Rand

Ingersoll-Rand 313 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 317A Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand R025A–CFS Einrichtungshandbuch

Ingersoll-Rand

Ingersoll-Rand 77A Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 3103XPA Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 328B Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand G3 Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand CA series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand G1 Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 359 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 7S30L Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 312A Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 88S Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 77A-EU Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand RS2 B Series Einrichtungshandbuch

Ingersoll-Rand

Ingersoll-Rand 317G-A Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 355 Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 300G Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 313-B Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 8448-A1C-EU Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand G2 Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand RO25A Series Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand 319A Bedienungsanleitung

Ingersoll-Rand

Ingersoll-Rand ARO RS2 B Series Bedienungsanleitung

Beliebte Sander Handbücher anderer Marken

Oliver

Oliver 6305 Bedienungsanleitung

Jet

Jet 22-44 Pro-3 Service-Handbuch

Makita

Makita M9204 Handbuch

Makita

Makita M9204 Bedienungsanleitung

Craftsman

Craftsman 351.215131 Bedienungsanleitung

Clarke

Clarke Woodworker CBS1-5B Bedienungsanleitung

Chicago Pneumatic

Chicago Pneumatic CP9778 Bedienungsanleitung

Nitto Kohki

Nitto Kohki BB-20 Bedienungsanleitung

Ferm

Ferm FEOS-135 Bedienungsanleitung

Unior

Unior 1510 Bedienungsanleitung

stayer

stayer ls1200 Bedienungsanleitung

Jet

Jet JSG-96 Service-Handbuch

Parkside

Parkside PDS 290 B2 Bedienungsanleitung

Status

Status XPA Series Bedienungsanleitung

Clarke

Clarke EZ Sand Bedienungsanleitung

Craftsman

Craftsman 113.22521 Bedienungsanleitung

Craftsman

Craftsman 113.225831 Bedienungsanleitung

CLAS

CLAS OP 1429 Bedienungsanleitung
