NXG-433 xGen Wireless Expander Module

Installation Sheet

FR-BE

NL-BE

EN: Installation Sheet

Product Summary

The NXG-433 allows the addition of wireless devices to an

xGen system. These include wireless reed switches, wireless

motion sensors, universal inputs, and keyfobs. The xGen

control panel model you are using will determine the number of

wireless zones and keyfobs that can be added.

The receiver is in a self-contained plastic housing and

connects to an xGen control panel via the standard 4 wire

buss.

Additional features include: 2 zone inputs, 1 relay output, front

and rear tamper.

Current Limit Warning

Check the current requirements of your load before

connecting!

There is no overcurrent protection on the relay when providing

buss ground or bus voltage (jumper between - and C, or C and

+). You must ensure your load does not exceed the

recommended limits. Exceeding limits can damage the module

and pose an electrical hazard.

xGen panels do have PTC overcurrent protection on the bus

and may disconnect the buss to provide temporary protection.

If enabled, your panel will report "Overcurrent Fault" or

"Expander Overcurrent".

Installation Guidelines

When installing the receiver:

•Leave 10cm clear around all sides of the module for better

signal reception

•Avoid installing on or near metal surfaces such as filing

cabinets and metal roller shutters

•Avoid installing on or near electrical devices such as

fridges, vacuum cleaners, air conditioners, computers,

washing machines, and motors

•Avoid areas that are damp and wet such as inside

bathrooms and cool rooms

Installing the Receiver

1. Remove the front plastic housing by loosening the bottom

screw.

2. Carefully remove the circuit board from the rear plastic

housing by squeezing on the side tabs. Take care to put

aside the two rubber tamper switches.

3. Feed the buss cable through one of the cable holes.

4. Screw the rear plastic housing to a fixed surface. Higher

positions generally provide better signal reception.

2 / 54 P/N 466-2948 • REV A • ISS 14DEC17

5. Re-install the rear rubber tamper button if it was removed.

6. Re-install the circuit board in to the plastic housing taking

care to position the antennas in the up position.

7. Connect the buss cable to J1 on the NXG-433. Refer to

control panel installation manual for cable requirements.

8. If required, connect zone cabling and output cabling to J3

and J6 the NXG-433. Refer to “Note on Relay Modes”

below.

9. Set J2 TERM link if required. Refer to xGen Installation &

Programming Guide.

10. Turn on the power to the control panel and wait for panel

to complete initialisation.

11. Push the Enrollment switch on xGen panel.

12. The lights on the receiver should light as indicated:

Table 1 –Receiver LEDs

LED

Description

D2 Red

Blinks when sending data to control panel

D4 Green

Blinks when receiving data from control

panel

D9 Green

Lit when power is on

D8 Orange

Software error

D7 Blue

Blinks when valid packet received from 63

bit device

D6 Green

Blinks when valid packet received from

80plus device

D14 Red

Lit when relay is on

D15 Red

A triple blink every second indicates

module not enrolled, a single blink every

second indicates module is enrolled

NXG-433 Device Programming

Programming is performed via the xGen control panel.

1. Log in to the xGen control panel.

2. Click Advanced –Devices –System Devices –Zone

Expander.

3. Select the NXG-433 device number from the drop down

box:

4. Click Expander Name to set the module name. The default

is “Wireless Expander”.

5. Click Save to save changes.

6. Click Back.

7. Click Zone Start and End to set the hardwired zone

numbers if they will be used. If these are set to 0, the

hardwired zones will be disabled.

8. Click Save to save changes.

9. Click Back.

10. Click Expander Options.

11. If both tampers are required, select Tamper Enable.

P/N 466-2948 • REV A • ISS 14DEC17 3 / 54

12. If the output is required, select Output Enable.

13. Click Save to save changes.

14. If the output is required, click Output Program and select

the action to follow. The output will trigger when the action

is true.

15. Click Save to save changes.

Note on Tamper

Two rubber push buttons provide front case and rear wall

tamper.

To clear an Expander Tamper condition, both tamper inputs

must be sealed. The enclosure should be firmly mounted on a

flat surface with the cover closed.

If either tamper input is open then an Expander Tamper

condition will occur.

Note on Relay Modes

The receiver features one Single Pole Double Throw (SPDT)

Form C relay.

The relay is connected to output terminal J6 with Normally

Open and Normally Closed connections for your convenience.

D14 is a red LED that lights up when the relay is energized.

The relay can be configured in 3 different modes to support

different applications. Use jumper on J5 to select the mode

suitable for your requirements.

Default is no jumper with relay in NC position

No Jumper

Dry contact closure provided to output terminal. Maximum

Load 30VAC @ 1A or 30VDC @ 1A.

Jumper between - and C

Buss Ground provided to output terminal @ typical 0V. Do not

exceed relay rating which is maximum load 30VAC @ 1A or

30VDC @ 1A.

Jumper between C and +

Buss Voltage provided to output terminal @ typical 12-13VDC.

Maximum Load @ 12V is total panel current of 700mA, this

includes all connected codepads and expansion modules. Do

not exceed relay rating.

Adding Wireless Devices

1. Log in to the xGen control panel.

2. Click Settings.

3. Select Zones in the drop down menu.

4. Select the zone number you want to configure:

Jumper J5

Output J6

Buss Voltage +

GND –

Common C

4 / 54 P/N 466-2948 • REV A • ISS 14DEC17

5. Check the Serial Number is blank or zero. An existing

number indicates a wireless device is currently

programmed for this zone number.

6. Click Learn:

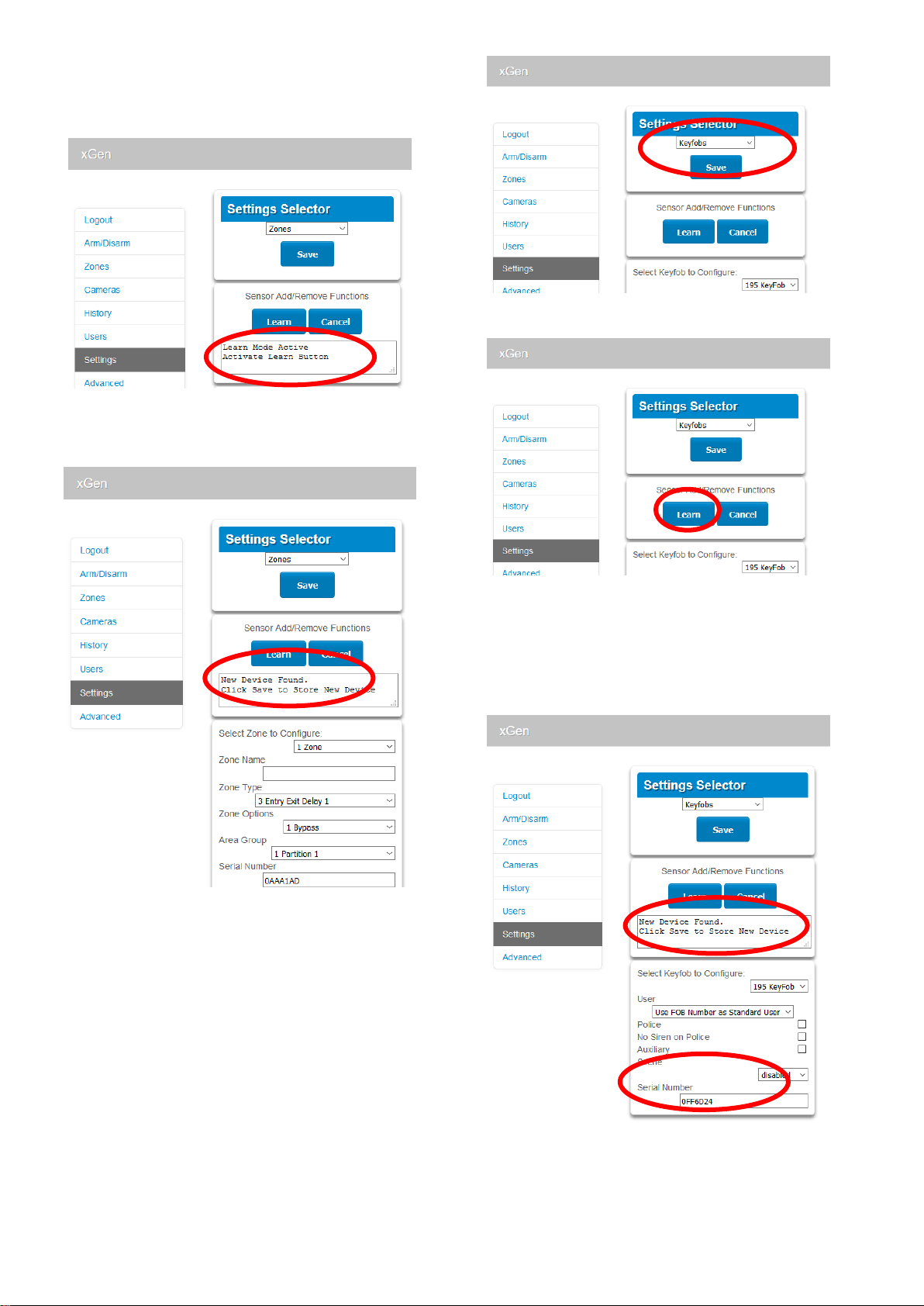

7. “Learn Mode Active” will appear. Trigger your wireless

device. Refer to the installation manual of the wireless

device if you need assistance.

8. “New Device Found” will appear and the Serial Number

field will contain your wireless device details:

9. Program other settings on this screen as required.

10. Click Save.

Adding Keyfobs

1. Log in to the xGen control panel.

2. Click Settings.

3. Select Keyfobs in the drop down menu.

4. Click Learn:

P/N 466-2948 • REV A • ISS 14DEC17 5 / 54

5. Press and hold the Arm and Disarm buttons

simultaneously for 2 seconds. This will send a tamper

message to the receiver.

6. “New Device Found” will appear and the Serial Number

field will contain your wireless device details:

7. Assign the keyfob to a user by selecting the user name in

the drop down. When the keyfob buttons are pressed, the

user’s permissions will be checked and the user number

will be reported.

If the keyfob is not assigned a user, then it will be given

Standard User permissions and have access to arm and

disarm area 1. The keyfob number will be reported when it

is used.

8. Select the buttons to enable:

Pressing the Arm and Disarm buttons simultaneously can

send a Police event “Silent Codepad Alarm”.

Pressing the Scene (lightbulb icon) and Stay (*) buttons on

a 4-button keyfob can send an Auxiliary event “Codepad

Auxiliary Alarm”.

9. If the user desires automation control when the Scene

button (lightbulb icon) is pressed, select the Scene to

trigger from the drop down menu:

Removing Wireless Devices

1. Log in to the xGen control panel.

2. Click Settings.

3. Select Zones in the drop down menu.

6 / 54 P/N 466-2948 • REV A • ISS 14DEC17

4. Select the zone number you want to remove:

5. Click Remove then OK to confirm.

6. Click Save.

Completing Installation

1. Re-install the front rubber tamper button if it was removed.

2. Re-install the front plastic housing and tighten the bottom

screw.

Specifications

Compatibility

xGen control panels

Wireless operating

frequency

433.65 MHz

Maximum power output

1 dBm

Required Power

12.0 VDC (provided by panel)

Current Draw

50 mA maximum

Supported Wireless

Devices

433-63 All devices, 433-80plus PIR and

Door Window Switch

Dimensions (H × W × D)

155 mm x 95 mm x 68 mm

Operating temperature

0° to 49°C

(32° to 120°F)

Storage temperature

−34° to 60°C

(−30° to 120°F)

Relative humidity

up to 90% noncondensing

Regulatory information

Manufacturer

Placed on the market by:

UTC Fire & Security Americas Corporation, Inc.

3211 Progress Drive, Lincolnton, NC, 28092, USA

Authorized EU manufacturing representative:

UTC Fire & Security B.V.

Kelvinstraat 7, 6003 DH Weert, Netherlands

Certification

Warnings and

Disclaimers

These products are intended for sale to, and

installation by, an experienced security

professional. UTC Fire & Security cannot provide

any assurance that any person or entity buying its

products, including any “authorized dealer,” is

properly trained or experienced to correctly install

security related products.

For more information on product warnings, refer

to firesecurityproducts.com/policy/product-

warning/ or scan the code.

European Union

directives

UTC Fire & Security hereby declares that this

device is in compliance with the applicable

requirements and provisions of all applicable rules

and regulations, including but not limited to the

Directive 2014/53/EU. For more information see:

www.utcfssecurityproducts.eu

2012/19/EU (WEEE directive): Products marked

with this symbol cannot be disposed of as

unsorted municipal waste in the European Union.

For proper recycling, return this product to your

local supplier upon the purchase of equivalent

new equipment, or dispose of it at designated

collection points. For more information see:

www.utcfssecurityproducts.eu/recycle/

Contact information

www.utcfireandsecurity.com or www.interlogix.com

Customer support

For customer support, see www.utcfssecurityproducts.eu

EL: Οδηγίες Εγκατάστασης

Σύνοψη προϊόντος

Το NXG-433 επιτρέπει την προσθήκη ασύρματων συσκευών

σε ένα σύστημα xGen. Οι συσκευές αυτές περιλαμβάνουν

ασύρματους πομπούς με ενσωματωμένη επαφή, ασύρματους

αισθητήρες κίνησης, εισόδους γενικής χρήσης και μπρελόκ. Το

μοντέλο πίνακα ελέγχου xGen που χρησιμοποιείτε θα

καθορίσει τον αριθμό τω ασύρματων ζωνών και μπρελόκ που

μπορούν να προστεθούν.

Ο δέκτης είναι ένα αυτοτελές πλαστικό περίβλημα και

συνδέεται με έναν πίνακα ελέγχου xGen μέσω του τυπικού

διαύλου 4 καλωδίων.

P/N 466-2948 • REV A • ISS 14DEC17 7 / 54

Οι πρόσθετες λειτουργίες περιλαμβάνουν: 2 εισόδους ζώνης, 1

έξοδο ρελέ, μπροστινό και πίσω τάμπερ.

Προειδοποίηση ορίου ρεύματος

Ελέγξτε τις απαιτήσεις του φορτίου σας πριν από τη σύνδεση!

Δεν υπάρχει προστασία από υπερφόρτωση για το ρελέ κατά

την παροχή γείωσης ή τάσης διαύλου (βραχυκύκλωμα μεταξύ -

και C, ή C και +). Θα πρέπει να διασφαλιστεί ότι το φορτίο σας

δεν υπερβαίνει τα συνιστώμενα όρια. Τυχόν υπέρβαση των

ορίων μπορεί να προκαλέσει βλάβη στο module και να θέσει

κίνδυνο ηλεκτροπληξίας.

Οι πίνακες xGen διαθέτουν προστασία από υπερφόρτωση

PTC και μπορούν να αποσυνδέουν τον δίαυλο για την παροχή

προσωρινής προστασίας. Αν έχει ενεργοποιηθεί, ο πίνακας θα

αναφέρει «Σφάλμα υπερφόρτωσης» ή «Υπερφόρτωση

επέκτασης».

Κατευθυντήριες οδηγίες για την

εγκατάσταση

Κατά την εγκατάσταση του δέκτη:

•Αφήστε διάκενο 10 cm γύρω από όλες τις πλευρές του

module για καλύτερη λήψη σήματος

•Αποφύγετε την εγκατάσταση πάνω ή δίπλα σε μεταλλικές

επιφάνειες όπως ερμάρια αρχειοθέτησης και μεταλλικά

ρολά (παντζούρια)

•Αποφύγετε την εγκατάσταση πάνω ή δίπλα σε ηλεκτρικές

συσκευές, όπως ψυγεία, ηλεκτρικές σκούπες, κλιματιστικά,

υπολογιστές, πλυντήρια και κινητήρες

•Αποφύγετε περιοχές υγρές και με υγρασία όπως μέσα σε

μπάνια και ψυχρά δωμάτια

Εγκατάσταση του δέκτη

1. Αφαιρέστε το μπροστινό πλαστικό περίβλημα

χαλαρώνοντας την κάτω βίδα.

2. Αφαιρέστε προσεκτικά την πλακέτα κυκλώματος από το

πίσω πλαστικό περίβλημα πιέζοντας τις πλαϊνές

γλωττίδες. Προσέξτε και τοποθετήστε στην άκρη τους δύο

ελαστικούς διακόπτες τάμπερ.

3. Περάστε το καλώδιο διαύλου μέσα από μία από τις οπές

καλωδίου.

4. Βιδώστε το πίσω πλαστικό περίβλημα σε μια σταθερή

επιφάνεια. Οι υψηλότερες θέσεις γενικά παρέχουν

καλύτερη λήψη σήματος.

5. Εγκαταστήστε ξανά το πίσω ελαστικό κουμπί τάμπερ, εάν

το είχατε αφαιρέσει.

6. Εγκαταστήστε ξανά την πλακέτα κυκλώματος στο

πλαστικό περίβλημα προσέχοντας ώστε να τοποθετήσετε

τις κεραίες στην επάνω θέση.

7. Συνδέστε το καλώδιο διαύλου στο J1 στο NXG-433.

Ανατρέξτε στο εγχειρίδιο οδηγιών του πίνακα ελέγχου για

τις απαιτήσεις του καλωδίου.

8. Αν απαιτείται, συνδέστε την καλωδίωση ζώνης και την

καλωδίωση εξόδου στα J3 και J6 στο NXG-433. Ανατρέξτε

στην ενότητα «Σημείωση για τις λειτουργίες ρελέ»

παρακάτω.

9. Τοποθετήστε τη σύνδεση J2 TERM εάν απαιτείται.

Ανατρέξτε στον Οδηγό Εγκατάστασης &

Προγραμματισμού xGen.

10. Ενεργοποιήστε την τροφοδοσία προς τον πίνακα ελέγχου

και περιμένετε να ολοκληρωθεί η αρχικοποίηση του

πίνακα.

11. Πιέστε τον Διακόπτη εγγραφής στον πίνακα xGen.

12. Οι λυχνίες στον δέκτη πρέπει να ανάβουν ως εξής:

8 / 54 P/N 466-2948 • REV A • ISS 14DEC17

Πίνακας 1 –Λυχνίες LED δέκτη

Λυχνία LED

Περιγραφή

D2 Κόκκινη

Αναβοσβήνει κατά την αποστολή

δεδομένων στον πίνακα ελέγχου

D4 Πράσινη

Αναβοσβήνει κατά την αποστολή

δεδομένων από τον πίνακα ελέγχου

D9 Πράσινη

Ανάβει όταν η τροφοδοσία είναι

ενεργοποιημένη

D8 Πορτοκαλί

Σφάλμα λογισμικού

D7 Μπλε

Αναβοσβήνει κατά τη λήψη έγκυρου

πακέτου από συσκευή 63 bit

D6 Πράσινη

Αναβοσβήνει κατά τη λήψη έγκυρου

πακέτου από συσκευή 80plus

D14 Κόκκινη

Ανάβει όταν το ρελέ είναι ενεργοποιημένο

D15 Κόκκινη

Μια τριπλή αναλαμπή ανά δευτερόλεπτο

σημαίνει ότι το module δεν έχει εγγραφεί,

ενώ η μία αναλαμπή ανά δευτερόλεπτο

σημαίνει ότι το module έχει εγγραφεί

Προγραμματισμός συσκευής NXG-433

Ο προγραμματισμός διεξάγεται μέσω του πίνακα ελέγχου

xGen.

1. Συνδεθείτε στον πίνακα ελέγχου xGen.

2. Κάντε κλικ στο Για προχωρημένους – Συσκευές –

Συσκευές Συστήματος – Επέκταση Ζώνης.

3. Επιλέξτε τον αριθμό της συσκευής NXG-433 από το

αναπτυσσόμενο πλαίσιο:

4. Κάντε κλικ στο Expander Name (Όνομα Επέκτασης) για

να ορίσετε το όνομα του module. Η προεπιλογή είναι

«Wireless Expander» (Ασύρματη Επέκταση).

5. Επιλέξτε Save (Αποθήκευση) για να αποθηκεύσετε τις

αλλαγές.

6. Κάντε κλικ στην επιλογή Back (Πίσω).

7. Κάντε κλικ στο Zone Start and End (Αρχή και τέλος ζώνης)

για να ορίσετε τους αριθμούς καλωδιωμένων ζωνών, εάν

πρόκειται να χρησιμοποιηθούν. Αν οριστούν στο 0, οι

καλωδιωμένες ζώνες θα απενεργοποιηθούν.

8. Επιλέξτε Save (Αποθήκευση) για να αποθηκεύσετε τις

αλλαγές.

9. Κάντε κλικ στην επιλογή Back (Πίσω).

10. Κάντε κλικ στην επιλογή Expander Options (Επιλογές

Επέκτασης).

11. Αν απαιτούνται και τα δύο τάμπερ, επιλέξτε Tamper

Enable. (Ενεργοποίηση Παραβίασης).

12. Αν απαιτείται η έξοδος, επιλέξτε Output Enable

(Ενεργοποίηση Εξόδου).

13. Επιλέξτε Save (Αποθήκευση) για να αποθηκεύσετε τις

αλλαγές.

14. Αν απαιτείται η έξοδος, κάντε κλικ στο Output Program

(Προγραμματισμός Εξόδου) και επιλέξτε την ενέργεια που

θα διεξάγεται. Η έξοδος θα ενεργοποιείται όταν ισχύει η

ενέργεια.

15. Επιλέξτε Save (Αποθήκευση) για να αποθηκεύσετε τις

αλλαγές.

P/N 466-2948 • REV A • ISS 14DEC17 9 / 54

Σημείωση για τα τάμπερ

Δύο ελαστικά κουμπιά πίεσης παρέχουν τάμπερ μπροστινού

περιβλήματος και πίσω τοίχου.

Για να απαλείψετε μια κατάσταση Τάμπερ Επέκτασης, και οι

δύο είσοδοι τάμπερ πρέπει να είναι σφραγισμένες. Το

περίβλημα πρέπει να τοποθετηθεί σταθερά πάνω σε μια

επίπεδη επιφάνεια με το κάλυμμα κλειστό.

Αν μία από τις δύο εισόδους τάμπερ είναι ανοιχτή, τότε θα

παρουσιαστεί κατάσταση Τάμπερ Επέκτασης.

Σημείωση για τις λειτουργίες ρελέ

Ο δέκτης διαθέτει ένα μονοπολικό ρελέ δύο κατευθύνσεων

(SPDT) Μορφής C.

Το ρελέ συνδέεται στον ακροδέκτη εξόδου J6 με συνδέσεις

Κανονικά ανοιχτό και Κανονικά κλειστό για τη διευκόλυνσή

σας.

Το D14 είναι μια κόκκινη λυχνία LED που ανάβει όταν το ρελέ

είναι ενεργοποιημένο.

Το ρελέ είναι δυνατό να διαμορφωθεί σε 3 διαφορετικές

λειτουργίες ώστε να υποστηρίζει διαφορετικές εφαρμογές.

Χρησιμοποιήστε τον βραχυκυκλωτήρα στο J5 για να επιλέξετε

τη λειτουργία που είναι κατάλληλη για τις απαιτήσεις σας.

Η προεπιλογή είναι χωρίς βραχυκυκλωτήρα με ρελέ στη θέση

Χωρίς βραχυκυκλωτήρα

Περίβλημα ξηρής επαφής που παρέχεται στον ακροδέκτη

εξόδου. Μέγιστο φορτίο 30 VAC στο 1 A ή 30 VDC στο 1 A.

Βραχυκυκλωτήρας μεταξύ - και C

Γείωση διαύλου που παρέχεται στον ακροδέκτη εξόδου στα 0

V τυπικά. Μην υπερβαίνετε τις ονομαστικές τιμές του ρελέ που

είναι μέγιστο φορτίο 30 VAC στο 1 A ή 30 VDC στο 1 A.

Βραχυκυκλωτήρας μεταξύ C και +

Τάση διαύλου που παρέχεται στον ακροδέκτη εξόδου στα 12-

13 VDC τυπικά. Το μέγιστο φορτίο στα 12 V είναι το ολικό

ρεύμα του πίνακα 700 mA, το οποίο περιλαμβάνει όλα τα

συνδεδεμένα πληκτρολόγια και δομοστοιχεία επέκτασης. Να

μη γίνεται υπέρβαση των ονομαστικών τιμών του ρελέ.

Προσθήκη ασύρματων συσκευών

1. Συνδεθείτε στον πίνακα ελέγχου xGen.

2. Κάντε κλικ στην επιλογή Ρυθμίσεις.

3. Επιλέξτε Ζώνες στο αναπτυσσόμενο μενού.

4. Επιλέξτε τον αριθμό ζώνης που θέλετε να διαμορφώσετε:

5. Ελέγξτε ότι ο σειριακός αριθμός είναι κενός ή μηδέν. Αν

υπάρχει κάποιος αριθμός, σημαίνει ότι μια ασύρματη

συσκευή έχει ήδη προγραμματιστεί για αυτόν τον αριθμό

ζώνης.

6. Κάντε κλικ στην επιλογή Εκμάθηση:

Βραχυκυκλωτ

ήρας J5

Έξοδος J6

Τάση διαύλου

GND –

Κοινό C

10 / 54 P/N 466-2948 • REV A • ISS 14DEC17

7. Θα εμφανιστεί το «Λειτουργία εκμάθησης ενεργή».

Ενεργοποιήστε την ασύρματη συσκευή σας. Ανατρέξτε

στο εγχειρίδιο εγκατάστασης της ασύρματης συσκευής,

εάν χρειάζεστε βοήθεια.

8. Θα εμφανιστεί το μήνυμα «Εντοπίστηκε νέα συσκευή» και

στο πεδίο Σειριακός αριθμός θα αναφέρονται οι

λεπτομέρειες της ασύρματης συσκευής σας:

9. Προγραμματίστε άλλες ρυθμίσεις σε αυτή την οθόνη όπως

απαιτείται.

10. Κάντε κλικ στην επιλογή Save (Αποθήκευση).

Προσθήκη μπρελόκ

1. Συνδεθείτε στον πίνακα ελέγχου xGen.

2. Κάντε κλικ στην επιλογή Ρυθμίσεις.

3. Επιλέξτε Keyfobs (Μπρελόκ) στο αναπτυσσόμενο μενού.

4. Κάντε κλικ στην επιλογή Εκμάθηση:

5. Πατήστε και κρατήστε πατημένα τα κουμπιά Όπλισης-

Αφόπλισης ταυτόχρονα για 2 δευτερόλεπτα. Αυτό στέλνει

ένα μήνυμα παραβίασης στον δέκτη.

6. Θα εμφανιστεί το μήνυμα «Εντοπίστηκε νέα συσκευή» και

στο πεδίο Σειριακός αριθμός θα αναφέρονται οι

λεπτομέρειες της ασύρματης συσκευής σας:

7. Εκχωρήστε ένα μπρελόκ σε έναν χρήστη επιλέγοντας το

όνομα χρήστη στην αναπτυσσόμενη λίστα. Όταν

πατηθούν τα κουμπιά μπρελόκ, τα δικαιώματα χρήστη θα

ελεγχθούν και ο αριθμός χρήστη θα αναφερθεί.

Inhaltsverzeichnis

Sprachen:

Andere Interlogix Steuereinheit Handbücher

Interlogix

Interlogix NX-586E Bedienungsanleitung

Interlogix

Interlogix ATS1520 Montageanleitung

Interlogix

Interlogix ATS1831 Montageanleitung

Interlogix

Interlogix UltraSync UM-C-H1 Montageanleitung

Interlogix

Interlogix TruPortal TP-ADD-2D-BRD Bedienungsanleitung

Interlogix

Interlogix NXG-7002 Montageanleitung

Interlogix

Interlogix AdvisorOne AVO-ZW Montageanleitung

Interlogix

Interlogix ITI SuperBus 2000 Bedienungsanleitung

Interlogix

Interlogix ATS1201 8 Montageanleitung

Interlogix

Interlogix NX-595E Bedienungsanleitung

Interlogix

Interlogix DTIM Montageanleitung

Interlogix

Interlogix ATS7340 Montageanleitung

Interlogix

Interlogix Simon XT Bedienungsanleitung

Interlogix

Interlogix RF-KF101-K4 Montageanleitung

Interlogix

Interlogix UM-ZW Bedienungsanleitung

Interlogix

Interlogix SuperBus 2000 Bedienungsanleitung

Interlogix

Interlogix UltraSync UM-W7 Montageanleitung

Interlogix

Interlogix VR1101M Montageanleitung

Interlogix

Interlogix ATS7200N Montageanleitung

Interlogix

Interlogix TruPortal TP-ADD-2D Series Bedienungsanleitung

Interlogix

Interlogix NX-586E Bedienungsanleitung

Interlogix

Interlogix ATS7200E Montageanleitung

Interlogix

Interlogix 60-677 Bedienungsanleitung

Interlogix

Interlogix UltraSync UM-Z8 Montageanleitung

Beliebte Steuereinheit Handbücher anderer Marken

Festo

Festo Compact Performance CP-FB6-E Stücklistenhandbuch

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Bedienungsanleitung

JS Automation

JS Automation MPC3034A Bedienungsanleitung

JAUDT

JAUDT SW GII 6406 Series Kurzanleitung

Spektrum

Spektrum Air Module System Bedienungsanleitung

BOC Edwards

BOC Edwards Q Series Bedienungsanleitung

KHADAS

KHADAS BT Magic Bedienungsanleitung

Etherma

Etherma eNEXHO-IL Bedienungsanleitung

PMFoundations

PMFoundations Attenuverter Bedienungsanleitung

GEA

GEA VARIVENT Bedienungsanleitung

Walther Systemtechnik

Walther Systemtechnik VMS-05 Bedienungsanleitung

Altronix

Altronix LINQ8PD Montageanleitung

Eaton

Eaton Powerware Series Bedienungsanleitung

WAGO

WAGO 750-407/040-000 Bedienungsanleitung

Sony

Sony CCU-590 Bedienungsanleitung

Graco

Graco 25D614 Bedienungsanleitung

Task Force Tips

Task Force Tips YE-RF-900 Programmierhandbuch

Shini

Shini SPV-U Series Bedienungsanleitung
