EasyCoder®PD41/PD42

EasyLAN Ethernet Interface Installation Instructions

These instructions tell you how to install the EasyLAN Ethernet Interface

Board in a EasyCoder PD41/PD42 printer. The kit includes the following:

• EasyLAN Ethernet Interface Board

Required Tools

To install the interface board in your printer, you need these tools:

• Screwdriver, slotted

• Screwdriver, Phillips

Installing the Interface Board

Before you begin installation, please acknowledge the following important

safety notes:

The installation described in this section must only

be performed by an authorized service technician.

Intermec assumes no responsibility for personal

injury or damage to the equipment if the

installation is performed by an unauthorized

person.

Die in diesem Abschnitt beschriebene Installation

darf nur von einem autorisierten

Wartungstechniker durchgeführt werden. Intermec

übernimmt keine Verantwortung für Verletzungen

oder Sachschäden, falls die Installation von einer

unberechtigten Person durchgeführt wird.

Make sure the printer has been turned off and

disconnected from the power supply before you

start installation.

Stellen Sie sicher, dass der Drucker abgeschaltet

und von der Stromversorgung abgetrennt wurde,

bevor Sie mit der Installation beginnen.

To install the EasyLAN Ethernet Interface Board

1Turn off the printer and unplug the power cord.

2Open the side door. Remove the two screws that hold the cover to the

electronics compartment.

3Lay the printer down on its side, with the electronics compartment facing

up.

4Loosen the electronics compartment cover by placing the tip of a slotted

screwdriver at the edge of the cover and gently pushing the handle

towards the top of the printer. DO NOT attempt to bend it loose.

Take precautions against electrostatic discharge,

for example, by wearing grounded wrist straps.

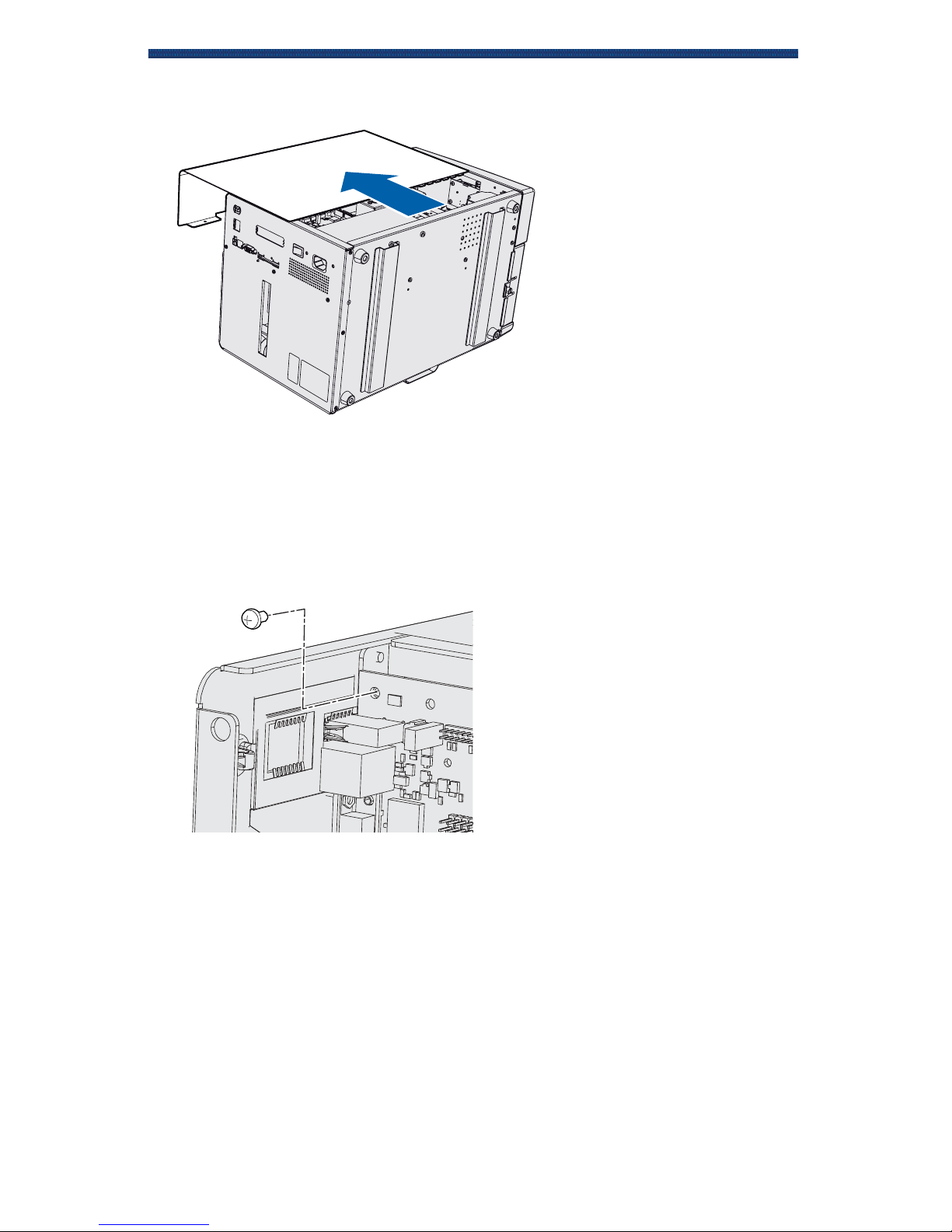

5Slide the cover out along the rails and remove it from the printer.

6Put the printer back in upright position.

7Locate the screw in the upper left corner of the electronics compartment

that holds the main board in place. Remove the screw.

Worldwide Headquarters

6001 36th Avenue West

Everett, Washington 98203

U.S.A.

tel 425.348.2600

fax 425.355.9551

www.intermec.com

2007 Intermec Technologies

8Connect the EasyLAN board to the connector marked “Ethernet

Option” on the main board.

9Reattach the screw.

10 Reattach the cover.

When you turn on the printer, it automatically recognizes the EasyLAN

board.

Please refer to the EasyLAN Software Installation Instructions

(P/N 1-960667-xx) for information on configuring the network settings. If

you have a PD42 printer you can change settings directly from the display,

for help see the EasyCoder PD42 Printer User’s Guide (P/N 934-009-xxx).

EasyCoder PD41/PD42 EasyLAN Ethernet Interface Installation Instructions

*1-960656-01*

P/N 1-960656-01
