1. OVERZICHT

Curve: Snelheid versus -V stuursignaal

Min

1010

BMS (V)

Max

A. 0 - 10V BMS MET WATERTEMPERATUURBEWAKING

A.1. FABRIEKSINSTELLINGEN

Het toestel wordt gestuurd via BMS (domotica). Het toestel start zodra de kamerthermostaat in

verwarmen of koelen staat en/of als de ingestelde watertemperatuur is bereikt.

Het toestel start zodra de watertemperatuur >  C en

er een -V stuursignaal is.

Enkel bij configuratiecode FCC.BR / FCC.BR!

Het toestel start zodra de watertemperatuur < °C en er

een -V stuursignaal is.

Snelheid in functie van het binnenkomend stuursig-

naal.

POWER 45W

INPUT: 110-240VAC

OUTPUT: 24V

15120045

GND GND GND GNDNTC1 V.H. V.C.0-10V0-10V0-10V +24V

GND 0-10V 24V

GND 24V

+24V RC IN/OUT GND

Tsens 1

CONTROL PANEL

I2CRS485 A/B

CO2PC / RF

THERMOSTATE1

DIPSWITCH

Tsens 2

Tsens 3

Tsens 4

JAGA

12345678

(230V - 50Hz)

[B]

[C]

GND

0-10 V

0-10 V )(GND /

[I]

[A]

Raamcontact

Het raamcontact is niet standaard geactiveerd en dient handmatig te worden in-/

uitgeschakeld.

Inschakelen: zet de dipswitch op 

12345678

trekontlasting

JAGA NV | BRIZA   JFCC | HANDLEIDING | .. | V.

POWER 45W

INPUT: 110-240VAC

OUTPUT: 24V

15120045

GND GND GND GNDNTC1 V.H. V.C.0-10V0-10V0-10V +24V

GND 0-10V 24V

GND 24V

+24V RC IN/OUT GND

Tsens 1

CONTROL PANEL

I2CRS485 A/B

CO2PC / RF

THERMOSTATE1

DIPSWITCH

Tsens 2

Tsens 3

Tsens 4

JAGA

12345678

(230V - 50Hz)

[B]

[C]

[D]

MODE

[F]

[I]

[A]

[G] [H]

B. 0 - 10V BMS MET WATER- EN KAMERTEMPERATUURBEWAKING

(AUTO-CHANGE-OVER)

Configuratiecode: FCC.BRC / FCC.BRC / FCC.BRC

4C

1C 1C

2C

Standby mode

Enkel in combinatie met een geschikte

warmtepomp en een thermostaatkop

voor verwarmen en koelen.

Dit toestel is niet voorzien van dauwpuntcontrole. Deze moet door de installateur op de meest

kritische plaats worden geïnstalleerd! Condenserend koelen door een slechte werking van

dauwpuntcontrole kan schade aan het toestel en de omgeving veroorzaken!

Het toestel gaat automatisch in koelmode, zodra de watertemperatuur °C lager is dan de

kamertemperatuur. Wanneer de watertemperatuur een Verschil kleiner dan °C onder de kamertempe-

ratuur heeft, gaat het toestel automatisch terug in standby.

Het toestel staat in standby. Het toestel begint automatisch een nieuwe cyclus zodra de

ingestelde watertemperatuur is bereikt.

Het toestel gaat automatisch in verwarmingsmode, zodra de watertemperatuur °C hoger is dan

de kamertemperatuur. Wanneer de watertemperatuur een verschil kleiner dan °C boven de

kamertemperatuur heeft, gaat het toestel automatisch terug in standby.

trekontlasting

JAGA NV | BRIZA   JFCC | HANDLEIDING | .. | V.

B.1. FABRIEKSINSTELLINGEN

Het toestel wordt gestuurd via auto-change-over. Het toestel start zodra de ingestelde

watertemperatuur is bereikt. De gebruiker kan tijdelijk manueel een andere mode selecteren.

Auto-change-over. Het toestel start op de laatst gekozen snelheid (,  of ), zodra de watertem-

peratuur >  C.

Enkel bij configuratiecode FCC.BRC / FCC.BRC!

Auto-change-over. Het toestel start op de laatst gekozen snelheid (,  of ), zodra de watertempera-

tuur <  C.

Het toestel staat in standby. Het toestel begint automatisch een nieuwe cyclus zodra de

ingestelde watertemperatuur is bereikt.

Permanent off Alle functies zijn uitgeschakeld tot de gebruiker het toestel aanzet via het bedie-

ningspaneel.

De snelheid is ingesteld volgens de lengte van het toestel.

B.2. BEDIENING

Druk op de tiptoets tot de gewenste mode is

bereikt (±  sec.)

Bij de modus auto-change-over zal de controller

zelf de gewenste modus kiezen. De gebruiker

kan altijd manueel een andere modus kiezen.

Manueel verhogen/verlagen van snelheid:

MODE 312

MODE 3

Ventilatorsnelheid: 

%

Ventilatorsnelheid: 

%

Ventilatorsnelheid: 

%

Rode LEDs knipperen : watertemperatuur aanvoerwater te laag

Blauwe LEDs knipperen : watertemperatuur aanvoerwater te hoog

3”

Enkel bij configuratiecode

FCC.BRC / FCC.BRC!

Raamcontact

Het raamcontact is niet standaard geactiveerd en dient handmatig te worden in-/

uitgeschakeld.

Inschakelen: zet de dipswitch op 

12345678

JAGA NV | BRIZA   JFCC | HANDLEIDING | .. | V.

C. KAMERTHERMOSTAAT

Configuratiecode: FCC.BRE / FCC.BRE

C.1. FABRIEKSINSTELLINGEN

C1.1. 2-pijpsaansluiting

Het toestel wordt gestuurd via de kamerthermostaat. Het toestel start zodra de kamerthermo-

staat in verwarmen of koelen staat en/of als de ingestelde watertemperatuur is bereikt.

Het toestel start zodra de kamerthermostaat in ‘verwarmen’ staat en/of de watertemperatuur > °C.

Het toestel start zodra de kamerthermostaat in ‘koelen’ staat en/of de watertemperatuur < °C.

Snelheid bepaald door kamerthermostaat.

C1.2. 4-pijpsaansluiting

Het toestel wordt gestuurd via de kamerthermostaat. Het toestel start zodra de kamerthermo-

staat in verwarmen of koelen staat en/of als de ingestelde watertemperatuur is bereikt.

Het toestel start zodra de kamerthermostaat in ‘verwarmen’ staat en de watertemperatuur > °C.

Het toestel start zodra de kamerthermostaat in ‘koelen’ staat en de watertemperatuur < °C.

Snelheid bepaald door kamerthermostaat.

POWER 45W

INPUT: 110-240VAC

OUTPUT: 24V

15120045

GND GND GND GNDNTC1 V.H. V.C.0-10V0-10V0-10V +24V

GND 0-10V 24V

GND 24V

+24V RC IN/OUT GND

Tsens 1

CONTROL PANEL

I2CRS485 A/B

CO2PC / RF

THERMOSTATE1

DIPSWITCH

Tsens 2

Tsens 3

Tsens 4

JAGA

12345678

(230V - 50Hz)

[B]

[C]

[D]

MODE

[F]

[E]

[J]

[I]

[A]

[G] [H]

POWER 45W

INPUT: 110-240VAC

OUTPUT: 24V

15120045

GND GND GND GNDNTC1 V.H. V.C.0-10V0-10V0-10V +24V

GND 0-10V 24V

GND 24V

+24V RC IN/OUT GND

Tsens 1

CONTROL PANEL

I2CRS485 A/B

CO2PC / RF

THERMOSTATE1

DIPSWITCH

Tsens 2

Tsens 3

Tsens 4

JAGA

12345678

(230V - 50Hz)

[B]

[C]

[D]

MODE

[F]

[E]

[J]

[I]

[A]

[G] [H]

JRT-100 JRT-100TW

trekontlasting trekontlasting

JAGA NV | BRIZA   JFCC | HANDLEIDING | .. | V.

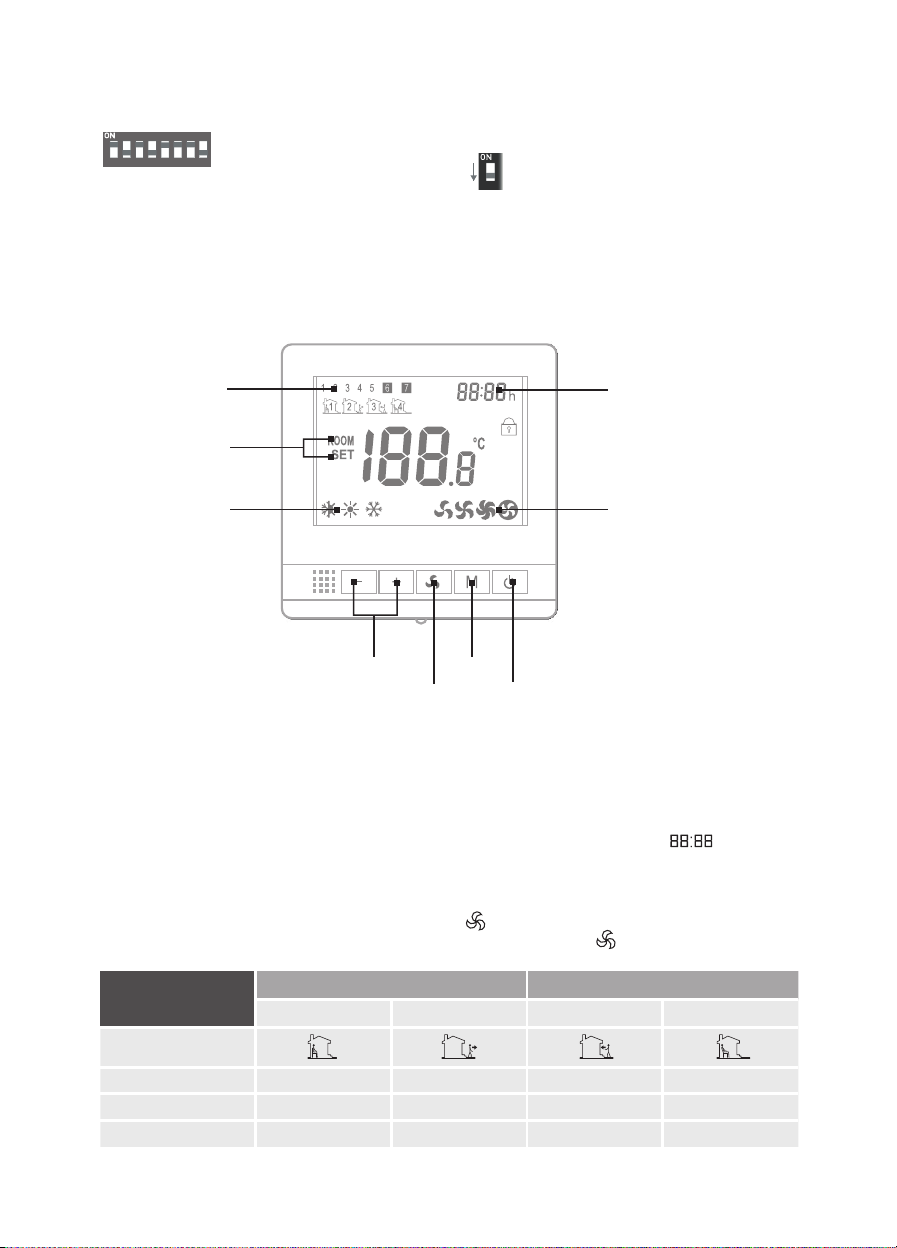

C.2. KAMERTHERMOSTAAT

C2.1. JRT-100

Klok

Display keuze

Ventilatorsnelheid

Temperatuur- /

Parameter instellingen

Programmeer

bare tijdzones

Mode

Aan / Uit

Ventilator-

snelheid

WEEK TIJDZONE 1 TIJDZONE 2

Inschakelen Uitschakelen Inschakelen Uitschakelen

Iconen

1 2 3 4

. maandag - vrijdag Van Tot Van Tot

 zaterdag Van Tot Van Tot

 zondag Van Tot Van Tot

Programmeerbare tijdzones

–duw  seconden op de “M” knop om “clock setting” en “day setting” in te voeren ( )

–voer ++ programmeerbare mode in

–duw “+” en “-“ om “on/off time” in te stellen

–scroll door het menu met de “M” knop.

–activeer de ingestelde tijd: duw  seconden op de “ “ knop.

–Om de geprogrammeerde tijd te deactiveren: duw  seconden op de “ “ knop

Raamcontact

Het raamcontact is niet standaard geactiveerd en dient handmatig te worden in-/

uitgeschakeld.

Inschakelen: zet de dipswitch op 

12345678

JAGA NV | BRIZA   JFCC | HANDLEIDING | .. | V.

–schakel de thermostaat uit met de“ “ knop

–om naar menu te gaan, druk  sec. gelijktijdig op de “M” en “+” knoppen tot „ “ verschijnt. Pas de

instellingen aan met de “+” of “-“ knoppen.

–scroll door het menu met de “M” knop.

M E N U O M S C H R I J V I N G R E G E L B E R E I K

01 Temperatuur correctie -°C . +°C (+,°C)

04 Maximum temperatuur instelling + °C . +°C (+,°C)

05 Minimum temperatuur instelling + °C . +°C (+,°C)

06 Display keuze Kamer / Set / Kamer set

07 Vorstbeveiliging + °C . +°C (+,°C)

11 Dode band °C . +°C (+,°C)

12 Display keuze Kamer / vloer / Kamer vloer

13 -pijp/-pijp selecteren ‘’: -pijpsaansluiting / ‘’: -pijpsaansluiting

14 (-V) met dode band of niet ‘’:Met dode zone / ‘’: Zonder dode zone

15 Intern geheugen ‘OF’: niet bewaren / ‘LA’: bewaren

16 Mode Verwarmen / Koelen / Verwarmen + Koelen / Auto

select (enkel -pijps)

17 Ventilatorsnelheid % - % - % / Auto mode

18 Maximale ventilatorsnelheid % . %

19 Medium ventilatorsnelheid % . %

20 Minimum ventilatorsnelheid % . %

21 Terug naar fabrieksinstelling

Na de selectie ‘rE’, druk op de “ “-knop om naar het

opstartvenster te gaan. Herstel is geslaagd.

10dA Software versie dA - Versie 

Parameter instellingen

JAGA NV | BRIZA   JFCC | HANDLEIDING | .. | V.

Program Aan / uit

Aan / uit

Program Aan / uit

Wifi Ventilatorsnelheid

Ventilatorsnelheid

Tijd instelling

Temperatuur verhogen

Temperatuur verlagen

Tijd vooruit (Minuten /

Uren) Program  > 

Tijd terug

(Minuten / Uren)

auto-change-over /

Koelen /

Verwarmen

Temperatuur

Dag

Verwarmen /

Koelen /

auto-change-over

(enkel -pijps)

C2.2. JRT-100TW

Programmeerbare tijdzones

Druk kort

Houd  seconden ingedrukt

–Druk kort , druk kort op - of + om de minuten in te stellen

–Druk kort , druk kort op - of + om de uren in te stellen

–Druk kort , druk kort op - of + om de dag in te stellen

Druk kort , ga naar PROGRAM

–Druk kort op - of + om de minuten in te stellen

–Druk kort , druk kort op - of + om de uren in te stellen

–Druk kort , druk kort op - of + om de dag in te stellen

–Druk kort , herhaal alle handelingen, programmeer zo de  dagen.

Program Aan / uit

–Houd  seconden ingedrukt : Program Aan

–Houd  seconden ingedrukt : Program uit

± 3 sec

PRG

program

± 3 sec

JAGA NV | BRIZA   JFCC | HANDLEIDING | .. | V.

Andere Handbücher für BRIZA 12

Inhaltsverzeichnis

Sprachen:

Andere Jaga Temperaturregler Handbücher

Jaga

Jaga BRIZA 12 S Bedienungsanleitung

Jaga

Jaga Clima Canal H8 Bedienungsanleitung

Jaga

Jaga Briza 22 Bedienungsanleitung

Jaga

Jaga Briza 22 Bedienungsanleitung

Jaga

Jaga BRIZA 12 Bedienungsanleitung

Jaga

Jaga CLIMA CANAL-JDPC Bedienungsanleitung

Jaga

Jaga BRIZA 22 02 Bedienungsanleitung

Jaga

Jaga BRIZA 12 Bedienungsanleitung

Beliebte Temperaturregler Handbücher anderer Marken

Swegon

Swegon LUNAd MB Bedienungsanleitung

Lucky Reptile

Lucky Reptile Thermo Control II Bedienungsanleitung

SENSORMETRIX

SENSORMETRIX Argon 100 Bedienungsanleitung

Fuji Electric

Fuji Electric PXE4 Bedienungsanleitung

Yuyao gongyi

Yuyao gongyi XMT-808 series Bedienungsanleitung

Selec

Selec TC544C Bedienungsanleitung

P.W. KEY

P.W. KEY rt-208gt Bedienungsanleitung

Future Design

Future Design FDC-9200 Bedienungsanleitung

BH Thermal

BH Thermal BriskONE Bedienungsanleitung

Omron

Omron E5EX-H Bedienungsanleitung

West Control Solutions

West Control Solutions KS 45 Kurzanleitung

MCS

MCS RITC-15B Bedienungsanleitung

SMC Networks

SMC Networks Thermo-con INR-244-639 Bedienungsanleitung

eltherm

eltherm Ex-TC It Series Bedienungsanleitung

Omron

Omron C200H-TV Series Bedienungsanleitung

industrie technik

industrie technik CA1 Bedienungsanleitung

KRAL

KRAL EET 32 Bedienungsanleitung

dixell

dixell XR420C Verdrahtungsschema
