Technical Manual

HLS 610

ACOUSTIC & ELECTRICAL SPECIFICATIONS:

• Nominal Impedance 8 ohms

• Max Amp Power 125 watts

• Frequency Response 55Hz - 20kHz (+3dB)

• Sensitivity 88 dB (1 watt @ 1 meter)

• Crossover Frequency 2700 Hz

SYSTEM COMPONENTS:

• Cabinet HLS 610 (Not For Sale)

• Grille 332657-001

• Low Frequency Transducer* 6 1/2” Polypropylene,

Shielded (332650-001)

DC Resistance 4.4 ohms ±10%

• High Frequency Transducer*10mm Polycarbonate Dome

(TW010B17/101829B)

SYSTEM COMPONENTS: (cont.)

DC Resistance 5.5 ohms ±10%

• Crossover Network 332664-001

AURAL SWEEP TEST SPECIFICATIONS:

• System Aural Sweep Test 6.0V Input 50 Hz to 20 kHz

• L.F. Aural Sweep Test 6.0V Input 40 Hz to 3 kHz

• H.F. Aural Sweep Test 2.83V Input 2 kHz to 20 kHz

PHYSICAL SPECIFICATIONS

• Enclosure dimensions: 16 1/4 x 8 5/16 x 9 7/16”

(H x W x D) 413 x 211 x 240mm

• Weight: 29lbs. (13.1kg). Sold in Pairs

WARRANTY:

• Refer to Warranty Statement packed with each product.

Owner's Manual

332661-001

Survey Card

331384-001

Warranty Card

331994-001

Upper Foam

332658-001

Lower Foam

332658-001 OWNER'S

MANUAL

Outer Carton

332660-001

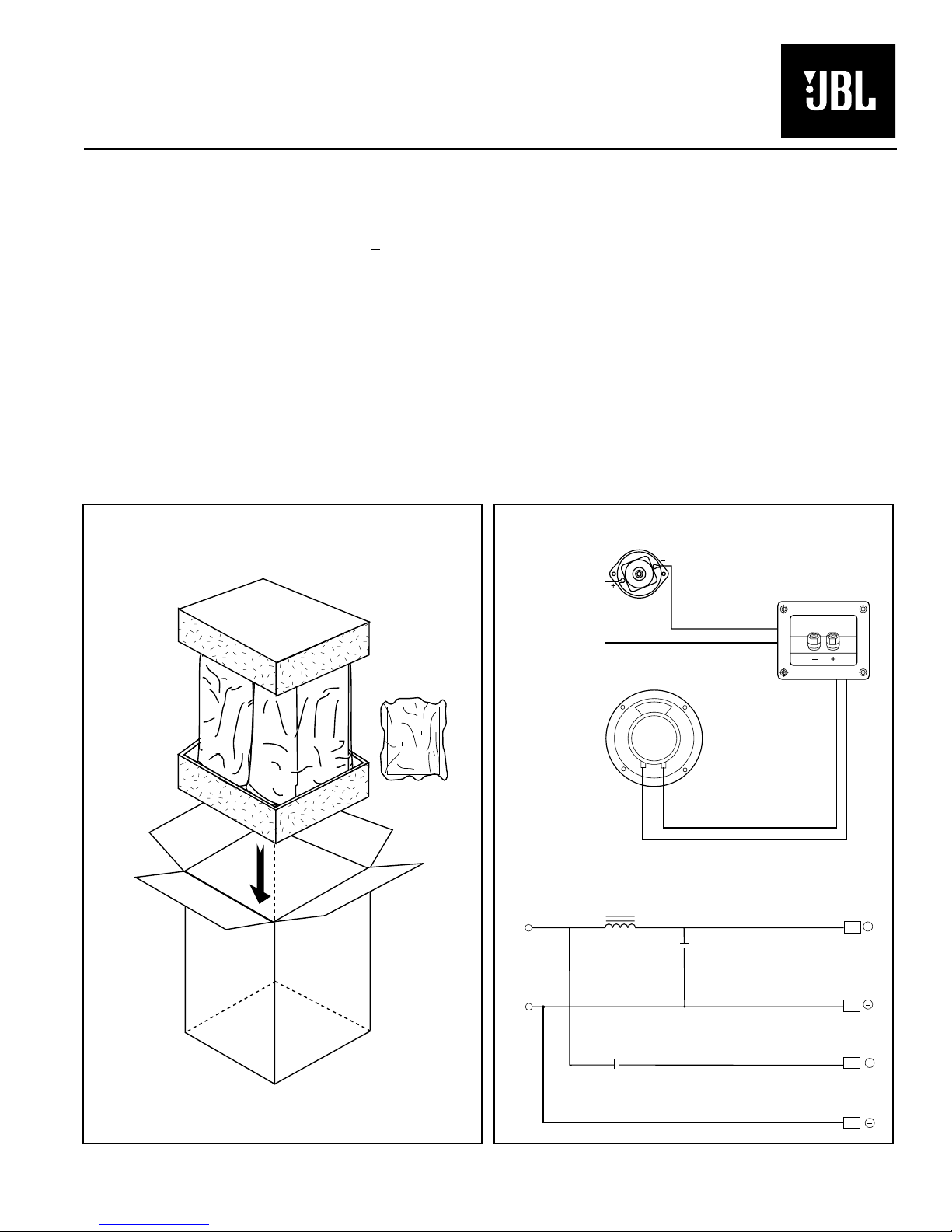

PACKAGING WIRING DIAGRAM

3-99

JBL Consumer Products, Inc. 250 Crossways Park Dr., Woodbury, New York 11797

HLS 610

YEL

High Frequency*

TW010B17/101829B

Low Frequency*

332650-001

GRN/BLK GRN

Network

332664-001

YEL/BLK

– +

1.85 mH

10 mfd

50V

9.00" GREEN

9.00" GREEN/BLK

14.00" YELLOW

14.00" YELLOW/BLK

H.F.

L.F.

.250

.205

.110

.187

+IN

–IN

2.2 mFd, 50V

INPUT

HLS 610 SCHEMATIC

332657-001

Grille Assembly

Cabinet (Not for Sale)

HLS 610

Screw (4) 61867

#6 x 3/4 OVHDPH

Woofer,*

332650-001

Tweeter *

TWO10B17/101829B

Screw (4)

#8 X 3/4"PANHD BLK

63563

Port Tube

70515-01

Logo

332663-002

Grille

Retainer (6)

333249-001

* See JBL Service Bulletin #JBL9703 for details regarding the removal and installation of drivers.

Terminal Cup

70442-01

Foilcal

332662-001

HLS Plastic Horn

COMPONENT EXPLODED VIEW

HLS 610

3-99

JBL Consumer Products, Inc. 250 Crossways Park Dr., Woodbury, New York 11797
