Technical Manual

HLS 620

ACOUSTIC & ELECTRICAL SPECIFICATIONS:

• Nominal Impedance 8 ohms

• Max Amp Power 200 watts

• Frequency Response 42Hz - 20kHz (+3dB)

• Sensitivity 89 dB (1 watt @ 1 meter)

• Crossover Frequency 2700 Hz

SYSTEM COMPONENTS:

• Cabinet HLS 620 (Not For Sale)

• Grille 332697-001

• Low Frequency Transducer* (2) 6 1/2” Polypropylene,

Shielded (332652-001)

DC Resistance 11.3 ohms ±10%

• High Frequency Transducer* 10mm Polycarbonate Dome

(TW010B17/101829B)

SYSTEM COMPONENTS: (cont.)

DC Resistance 5.5 ohms ± 10%

• Crossover Network 332701-001

AURAL SWEEP TEST SPECIFICATIONS:

• System Aural Sweep Test 6.0V Input 40 Hz to 20 kHz

• L.F. Aural Sweep Test 6.0V Input 30 Hz to 3 kHz

• H.F. Aural Sweep Test 2.83V Input 2 kHz to 20 kHz

PHYSICAL SPECIFICATIONS:

• Enclosure Dimensions: 35 3/4 x 8 5/16 x 11 7/16”

(H x W x D) 908 x 211 x 291mm

• Weight 35lbs. (15.9kg) Each

WARRANTY:

• Refer to Warranty Statement packed with each product.

Owner's Manual

332661-001

Survey Card

331384-001

Warranty Card

331994-001

Upper Foam

332698-001

Lower Foam

332699-001 OWNER'S

MANUAL

Outer Carton

332700-001

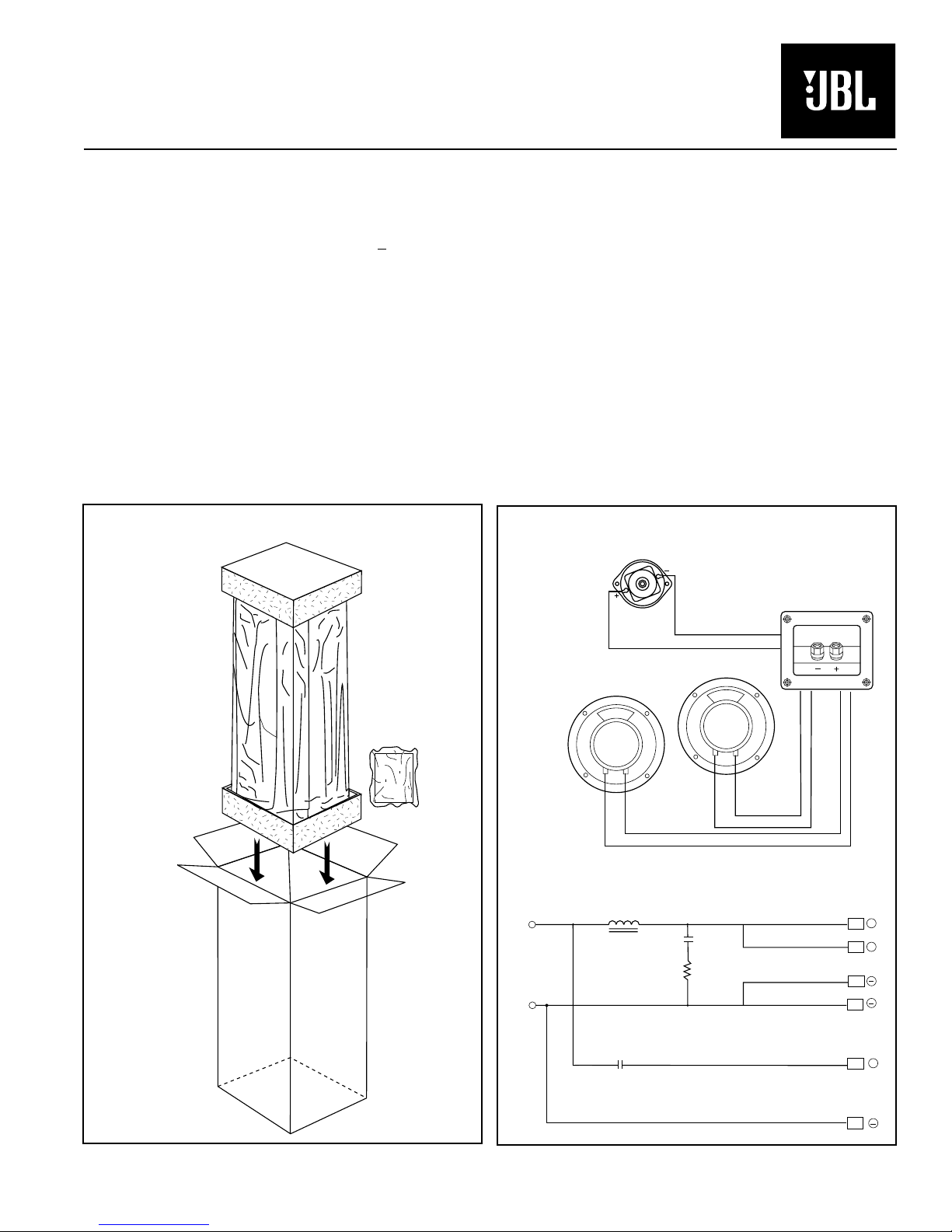

PACKAGING WIRING DIAGRAM

3-99

JBL Consumer Products, Inc. 250 Crossways Park Dr., Woodbury, New York 11797

HLS 620

YEL

High Frequency*

TW010B17/101829B

Low Frequency*

332652-001

GRN/BLK GRN

Network

332701-001

YEL/BLK

– +

GRN/BLK GRN

– +

HLS 620 SCHEMATIC

2.23 mH

5.0 ohm

6.0 mfd

50V

25" GREEN

39" GREEN

39" GREEN/BLK

25" GREEN/BLK

30" YELLOW

30" YELLOW/BLK

H.F.

L.F.

.250

.205

110

187

+IN

–IN

2.5mfd, 50V

INPUT

Foilcal

332662-004

332697-001

Grille Assembly

Crossover Network

332701-001

Plastic Foot

331831-001

Cabinet (Not for Sale)

HLS 620

Screw (4) 61867

#6 x 3/4 OVHDPH

Screw (2) 903101-016

#8 x 1"

Woofer*

332652-001

Tweeter *

TWO10B17/101829B

Screw (8)

#8 X 3/4" PANHD BLK

63563

Port Tube

70515-03

Logo

332663-002

Woofer*

332652-001

Grille

Retainer (10)

333249-001

* See JBL Service Bulletin #JBL9703 for details regarding the removal and installation of drivers.

Terminal Cup

70442-01

HLS Plastic Horn

COMPONENT EXPLODED VIEW

HLS 620

3-99

JBL Consumer Products, Inc. 250 Crossways Park Dr., Woodbury, New York 11797
