JBL MPro MP212 Bedienungsanleitung

JBL Incorporated, 8500 Balboa Boulevard, P.O. Box 2200, Northridge, California 91329 U.S.A.

JBL MP212 REV M

PACKAGE WIRING DIAGRAM

03-04

Technical Manual

JBL MP212

SPECIFICATIONS

ACOUSTIC & ELECTRICAL SPECIFICATIONS:

• Nominal Impedance: 8 ohms

• Power Capacity: 250W

• Frequency Range: 50 Hz – 16 kHz (–10dB)

• Sensitivity: 99 dB SPL, 1 Watt @ 1 Meter

• Crossover Frequency: 1.8 kHz

SYSTEM COMPONENTS:

• Cabinet: Enclosure MP212

• Grille: 128-00432-01

• Low Frequency 300mm (12 in.) M112-8

Transducer: Transducer (336961-001X)

• DC Resistance: 5.2 ohms

• High Frequency 2412H 1in. Compression Driver

Transducer: (125-10000-00X)

• DC Resistance: 3.6 ohms

SYSTEM COMPONENTS:

(Cont’d)

• Crossover Network: 337353-001

AURAL SWEEP TEST SPECIFICATIONS:

A. System Aural Sweep Test: 7.0V Input, 20 Hz to 20 kHz

B. L.F. Aural Sweep Test: 6.0V Input, 20 Hz to 1 kHz

C. H.F. Aural Sweep Test: 2.83V Input, 550 Hz to 1.2 kHz

PHYSICAL SPECIFICATIONS:

• Enclosure Dimensions: 610mm x 404mm x 348mm D

(24.0 x 15.9 x 13.7 in. D)

• Net Weight: 44.5 lbs. (20.2 kg.)

WARRANTY INFORMATION:

• Refer to Warranty Statement packed with each product.

Warranty 59660

Owners Manual

336824-002

End Pad (2)

337218-001

Microfoam (4)

49790P

Carton MP412

337217-001

GRN

YEL

–

GRN/BLK

YEL/BLK

GRN

1.2mH

0.3mH

0.34mH

0.3mH L3

3.4mH

YEL

1++

–

1–

2–

250

205

110

B1 B2

SK-3

2.8µF

12.0µF

16 , 10W

7.5

10W

12µF C2

8µF

205

L.F.

M112-8

H.F.

2412H

GRN/BLK

YEL/BLK

Neutrik NL4MPR

1/4 Jack, Female

Network

337353-001

Speaker,

Low Freq

336961-001X

Speaker,

High Freq

2412H

(125-10000-00X)

SCHEMATIC (337353-001)

JBL MP212

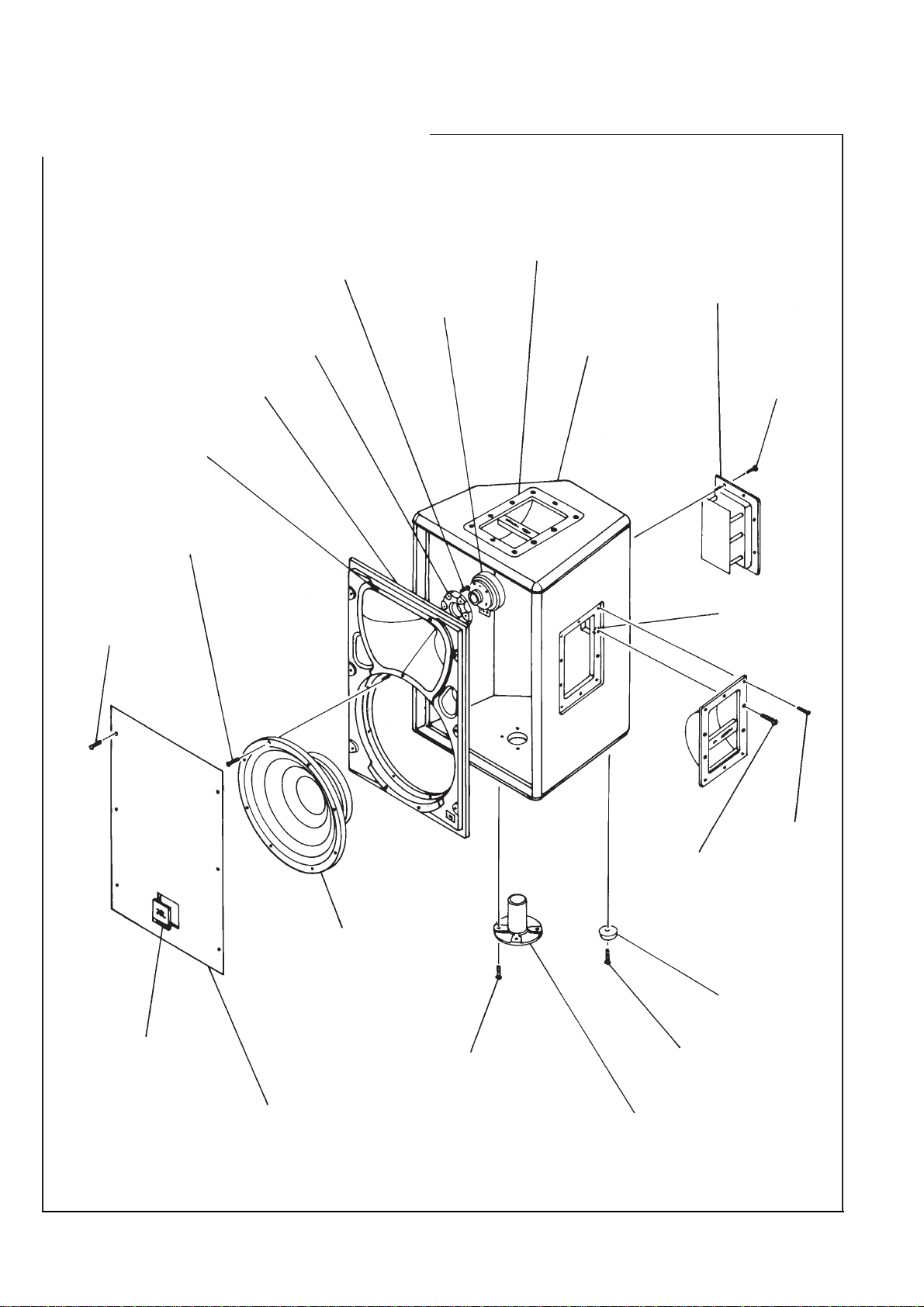

COMPONENT EXPLODEDVIEW

Grille MP412

128-00432-01

Screw (4)

729-90002-16

No. 12 x 1

Pole, Mount MPRO

339268-002

Screw (4)

729-90001-12

No. 12 x 1.0

Screw (12)

884-41110-12

No. 10 x 3/4

PAN PH PB

Screw (8)

804-41110-12

No. 10-32 x 3/4

PAN PH

T-Nut (8)

61861

10-32

Screw (8)

882-51110-12

6 x 3/4

OV PH

Network Assy

337353-001

Enclosure

MP212

Not for

Sale)

Handle, MP Series (2)

923-00022-01

Speaker, High Freq

2412H

(125-10000-00X)

Screw (6)

824-41110-10

No. 10 PAN PH

Threaded Adapter

885-00059-00

Baffle MP412

(Not for Sale)

Grille Bumper (1)

Stick on

350922-001

Long Grille, Bumper (4)

924-00014-001

Screw (8)

804-01110-16

10-32 x 1

FIL, PH, BLK,

ZINC

Screw (6)

744-41110-08

No. 10 PAN PH

Speaker, Low Freq

336961-001X

Foot (4)

330712-002

Nameplate

336825-001
