Jung PUMA Bedienungsanleitung

ZUSATZBLATT

SUPPLEMENTARY SHEET

STEUERUNG "PUMA"

CONTROLLER "PUMA"

Zusatzblatt Steuerung "Puma"

Deutsch

- 2 -

-x

-y

-x

-y

Positionsnummer Beschreibung

1 Start Menü

2 Start

3 Fahrfreigabe

> Tasten "Start Menü" (1) und "Start" (2) gleichzeitig

gedrückt halten, bis sich der Sender mit dem Empfän-

ger verbindet. Es ertönt ein Signalton zur Bestätigung.

> Taste "Fahrfreigabe" (3) drücken. Das JLA-e ist nun

fahrbereit.

HINWEIS

Weitere Informationen zur Funkfernsteuerung von

Teleradio ﬁnden Sie in der extra dazu beigelegten

Bedienungsanleitung oder unter

www.jung-hebetechnik.de/ﬁleadmin/user_upload/

Bedienungsanleitungen/Funkfernsteuerung_PUMA.pdf

Zusatzblatt Steuerung "Puma"

Deutsch

- 3 -

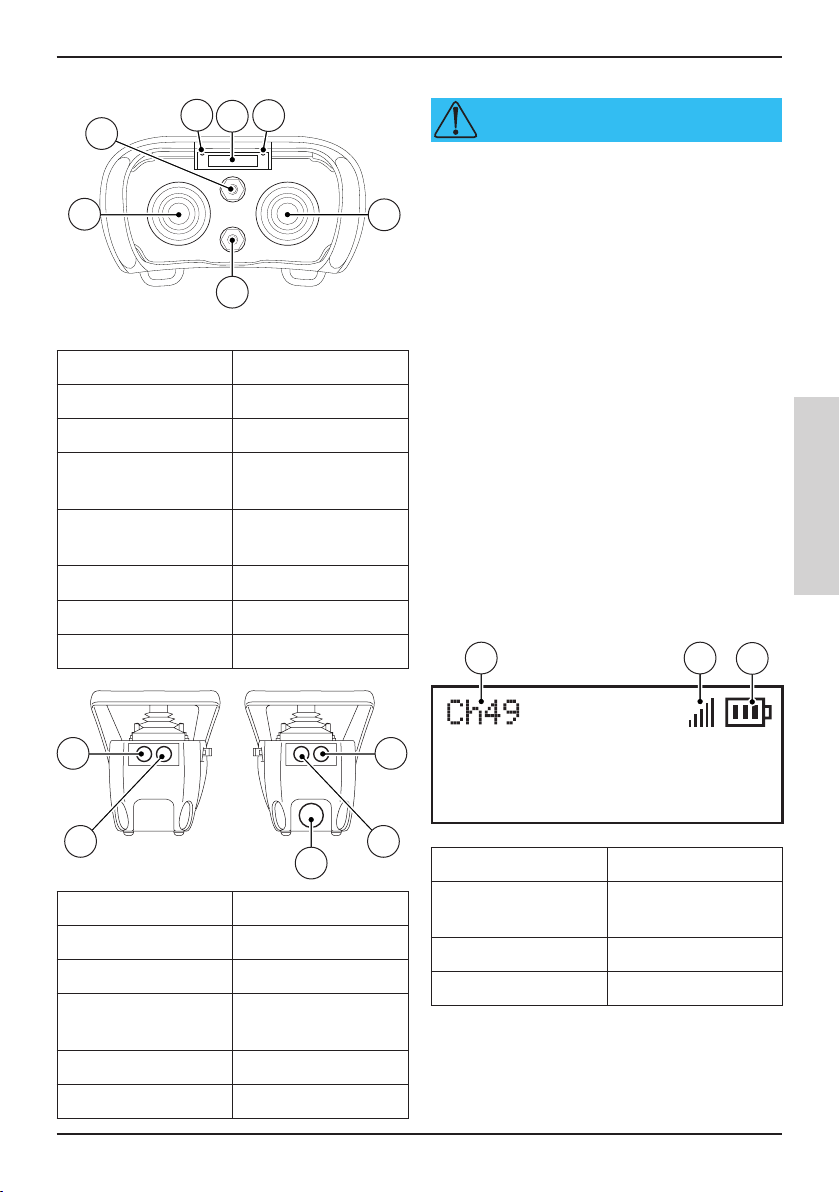

Bedienung der Funkfernbedienung

Positionsnummer Beschreibung

1Linker Joystick

2Rechter Joystick

3Bedienung Hub (falls

vorhanden)

4Einhand-/Zweihandbe-

dienung

5 Rote/Grüne LED 1

6 Display

7 Rote/Grüne LED 2

Positionsnummer Beschreibung

8 Start/Menü

9 Start

10 Fahrfreigabe

11 ohne Funktion

12 Notstop

Akkuinformationen

HINWEIS

Elektrogeräte und Akkus müssen für die Entsorgung

physisch getrennt werden. Achten Sie darauf, dass

Elektrogeräte und Akkus nicht mit dem Hausmüll

entsorgt werden.

Akkutyp Externer wiederauﬂadbarer

Lithium-Ionen-Akku

Betriebszeit Ungefähr 16 Stunden bei

kontinuierlichem Gebrauch

Auﬂaden Ladeanschluss am Teleradio

Ladegerät

Ladetemperatur 10-45 °C/ 50-113 °F

Anzeige im Display der Funkfernbedienung

Positionsnummer Beschreibung

1Ladezustand Funkfernbe-

dienung

2 Signalstärke

3 Kanal

3 2

Supplemetary sheet controller "Puma"

English

- 4 -

Item number Description

1 Start menu

2 Start

3Move enable

> Press the "Start menu" (1) and "Start" (2) buttons

at the same time until the transmitter connects to the

receiver. A "beep" will sound as conﬁrmation.

> Press the "Move enable" (3) key. The JLA-e is now

ready to move.

NOTE

Further information about the radio remote control of

the teleradio can be found in the separately enclosed

operating manual or at

www.jung-hebetechnik.de/ﬁleadmin/user_upload/

Bedienungsanleitungen/Funkfernsteuerung_PUMA.pdf

-x

-y

-x

-y

Supplemetary sheet controller "Puma"

- 5 -

English

Operating the radio remote control

Item number Description

1 Left joystick

2 Right joystick

3 Lift operation (if present)

4One-hand/two-hand

operation

5 Red/green LED 1

6 Display

7 Red/green LED 2

Item number Description

8 Start menu

9 Start

10 Move enable

11 No function

12 Emergency Stop

Battery information

NOTE

Electrical devices and batteries must be physically sepa-

rated for disposal. Make sure that electrical devices and

batteries are not disposed of in the household waste.

Battery type External rechargeable lithium-ion

battery

Operating time Approximately 16 hours of

continuous use

Charging Charging port on the

Teleradio charging unit

Charging temperature 10-45 °C/ 50-113 °F

Display of radio remote control

Item number Description

1Charging status, radio

remote control

2 Signal strength

3 Channel

3 2

Dispositivos de transporte accionados eléctricamente JLA-e 5/12 G, JLA-e 15/30 G y JLA-e 25/50 H

Español

- 6 -

Número de posición Descripción

1 Menú de inicio

2 Inicio

3Liberación de desplaza-

miento

> Mantener pulsadas simultáneamente las teclas "Menú

de inicio" (1) e "Inicio" (2), hasta que el misor se

conecte con el receptor. Suena un tono de señalizaci-

ón para conﬁrmación.

> Pulsar la tecla "Liberación de desplazamiento" (3).

Ahora el JLA-e está listo para el desplazamiento.

INDICACIÓN

En el manual de uso suministrado para ello o en

www.jung-hebetechnik.de/ﬁleadmin/user_upload/

Bedienungsanleitungen/Funkfernsteuerung_PUMA.pdf

encontrará informaciones adicionales sobre el control

remoto por radio de Telerado.

-x

-y

-x

-y

Dispositivos de transporte accionados eléctricamente JLA-e 5/12 G, JLA-e 15/30 G y JLA-e 25/50 H

- 7 -

Español

Manejo del mando a distancia por radio

Número de posición Descripción

1 Joystick izquierdo

2 Joystick derecho

3Manejo - Elevación (si

está presente)

4Manejo con una manos

/ con dos manos

5 LED 1 rojo/verde

6 Pantalla de visualización

7 LED 2 rojo/verde

Número de posición Descripción

8 Menú de inicio

9 Inicio

10 Liberación de desplaza-

miento

11 Sin función

12 Parada de emergencia

Informaciones sobre la batería

INDICACIÓN

Los equipos eléctricos y las baterías tienen que separar-

se físicamente para la eliminación. Preste atención a

que los equipos eléctricos y las baterías no se eliminan

con la basura doméstica.

Tipo de batería Batería de iones de litio externa

recargable

Tiempo de Aproximadamente 16 h de uso

funcionamiento: continuo

Cargar: Conexión de carga en cargador

de la tele-radio

Temperatura de carga: 10-45 °C/ 50-113 °F

Visualización en el display del mando a

distancia por radio

Número de posición Descripción

1Estado de carga mando a

distancia por radio

2 Intensidad de señal

3 Canal

3 2

Châssis de transport électriques JLA-e 5/12 G, JLA-e 15/30 G et JLA-e 25/50 H

Français

- 8 -

Numéro de position Description

1 démarrage menu

2 démarrage

3Autorisation au

déplacement

> Appuyer en même temps sur les touches "Démarrage

menu" (1) et "Démarrage" (2) et les garder enfon-

cées jusqu'à ce que l'émetteur soit en relation avec le

récepteur. Un signal sonore de conﬁrmation retentit.

> Appuyer sur la touche "Autorisation de déplacement"

(3). Le JLA-e est prêt au déplacement.

REMARQUE

Vous trouverez plus d'informations sur la télécomman-

de radio de Teleradio dans le mode d'emploi joint en

annexe ou en allant sur

www.jung-hebetechnik.de/ﬁleadmin/user_upload/

Bedienungsanleitungen/Funkfernsteuerung_PUMA.pdf

-x

-y

-x

-y

Châssis de transport électriques JLA-e 5/12 G, JLA-e 15/30 G et JLA-e 25/50 H

Français

- 9 -

Maniement de la télécommande radio

Numéro de position Description

1 manette de gauche

2 manette de droite

3Commande de la course

(le cas échéant)

4Commande à 1 main/2

mains

5 LED rouge/verte 1

6 écran

7 LED rouge/verte 2

Numéro de position Description

8 démarrage menu

9 démarrage

10 Autorisation au

déplacement

11 sans fonction

12 Arrêt d'ugence

Informations concernant la batterie

REMARQUE

Appareils électriques et batteries doivent être physique-

ment triés en vue de la mise au rebut. Veillez à ne pas

jeter les appareils électriques et les batteries avec les

déchets ménagers.

Type de batterie lithium-ion rechargeable en

externe

Durée de environ 16 h en cas d'utilisation

fonctionnement continue

Chargement branchement au chargeur de

Teleradio

Température de charge 10-45 °C/ 50-113 °F

Afﬁchage à l'écran de la télécommande

radio

Numéro de position Description

1niveau de charge

télécommande radio

2 Puissance du signal

3 Canal

3 2

Carrelli elettrici JLA-e 5/12 G, JLA-e 15/30 G e JLA-e 25/50 H

Italiano

- 10 -

Numero di posizione Descrizione

1 Start Menu

2 Start

3 Abilitazione di marcia

> Tenere premuti contemporaneamente "Start Menu"

(1) e "Start" (2), ﬁnché il trasmettitore si collega con

il ricevitore. Per la conferma risuona un segnale

acustico.

> Premere il tasto di "Abilitazione di marcia" (3). Il

carrello JLA-e è ora in ordine di marcia.

AVVISO

Per ulteriori informazioni relative al radiocomando di

Tele Radio consultare le istruzioni d'uso allegate oppure

il sito web

www.jung-hebetechnik.de/ﬁleadmin/user_upload/

Bedienungsanleitungen/Funkfernsteuerung_PUMA.pdf

-x

-y

-x

-y
