JVC HA-E9-SL Bedienungsanleitung

No.70250

Nov.2000

HA-E9-SL(K)

SERVICE MANUAL

STEREO HEADPHONES

Type

Frequency response

Nominal impedance

Sensitivity

Max.input capability

Cord length

Mass

: Moving coil

: 8 Hz-24 000 Hz

: 32 ohms

: 98 dB/1 mW

: 30 mW

: 1.2 m (3.94 ft) with 3.5 mm dia.stereo miniplug

: 36 g(1.27 oz) (without cord)

50 g(1.77 oz) (with cord)

Specifications

Design and specifications subject to change without notice.

HA-E9-SL(K)

The "Product Exchange System" is applicable to this product.

For limited spare parts, refer to the parts list.

2 (No.70250)

Disassembly

Instruction Manual

-Parts List

*Parts marked (!) are safety parts. When replacing, be sure to use the specified one.

Item

.Parts

No.

Parts Name Description

Q' ty

HA-E9-SL(K)

Driver

Unit

Ass'y

Housing Ass'y

Cord

1J46773-001 Pad Urethan 2

2 J46772-001 Ear Pad 2

3 J46727-001 Ring 2

4 J46726-001 Cap 2

5 J46771-007 Film 2 Gray

6 J46738-001 Sheet 2 Hologram

(No.70250) 3

HA-E9-SL(K)

Packing Method

-Packing Materials

*Parts marked ( ) are safety parts. When replacing, be sure to use the specified one.

Item

.Parts

No.

Parts Name Description

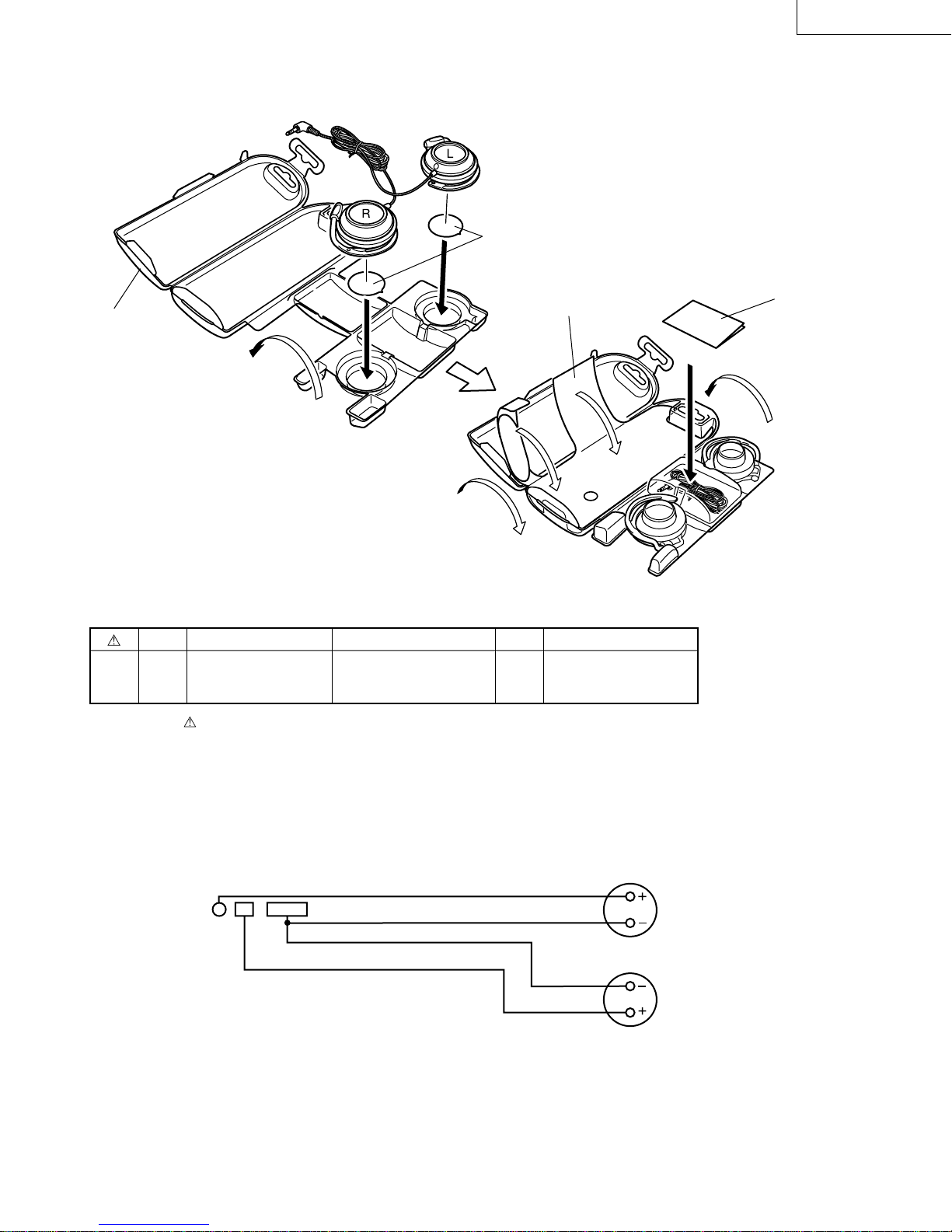

Wiring Diagram

Right

Driver Unit

Left

Driver Unit

3.5 mm dia. Stereo Miniplug

Q' ty

1 J46738-009 Sheet 2 Blue

2 J46835-001 Instruction Sheet 1

Inner Sheet

Blister Cover

(No.70250) Printed in Japan

0011(V)

HA-E9-SL(K)

VICTOR COMPANY OF JAPAN, LIMITED

COMMUNICATION NETWORK BUSINESS UNIT, 1644, SHIMOTSURUMA, YAMATO-SHI, KANAGAWA-KEN, 242-8514, JAPAN
