Kathrein UFO compact plus UFZ 800 Bedienungsanleitung
1 / 4
UFZ 800 20610124
UFOcompact plus
®
Kanalzug-Adapter

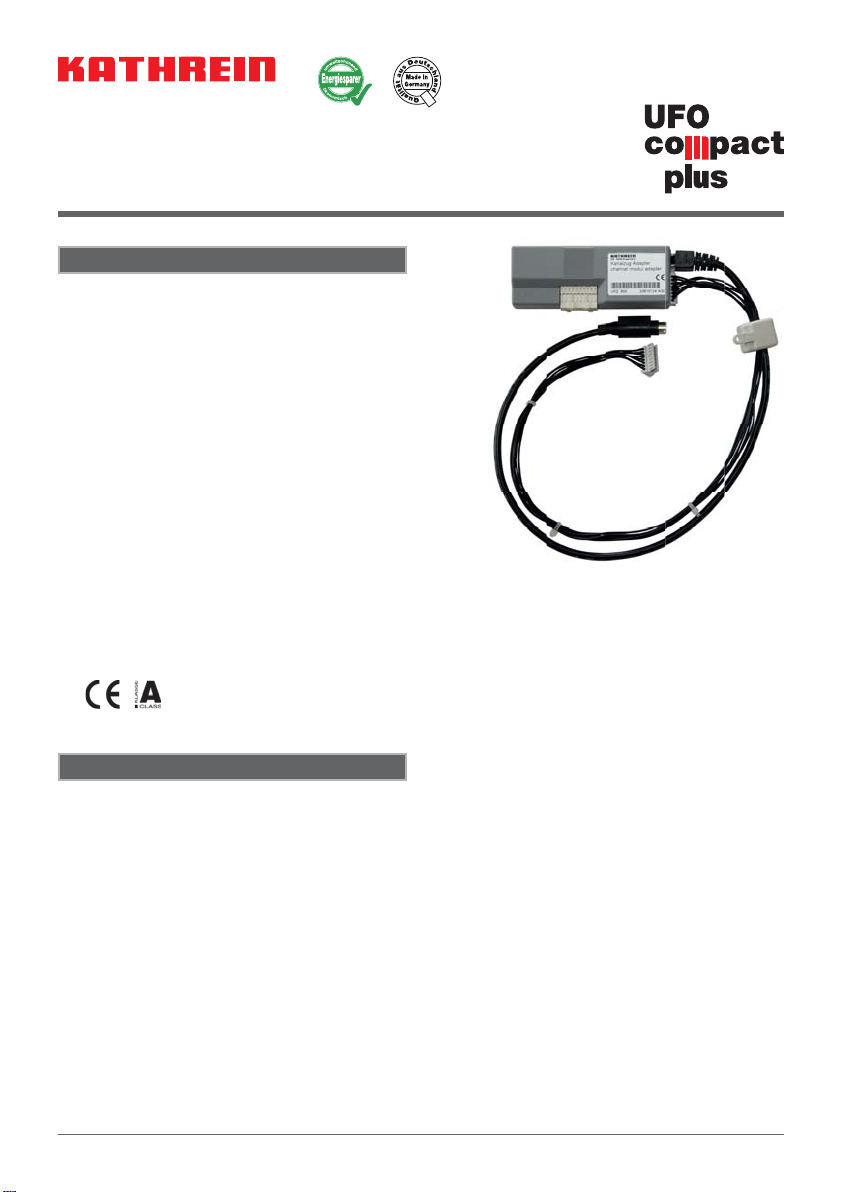

Merkmale
Kanalzug-Adapter zum Einsatz von
UFO®compact-Kassetten in UFOcom-
pact plus®-Aufbereitungssystemen:
- Stromversorgung und Steuerung
erfolgen über die Backplane
- Per zentraler Steuerung über
UFX 800 und USW 800 stehen alle
bisherigen Funktionen zur Verfügung
- Ideal, um bei Anlagenumrüstungen
Bestandsmaterial weiter verwenden
zu können
Adapter wird inkl. der benötigten
Anschlussleitungen für UFO®compact-
Kassetten sowie Befestigungsmaterial
und HF-Anschlusskabel für das Aus-
gangssammelfeld geliefert
Lieferumfang
• UFZ 800
• 1 x F-Quick Koaxkabel (L = 165 mm)
• 2 x Schrauben M4 x 8
• Anwendungshinweis UFZ 800
Hinweis: Die aktuelle Version des Anwendungshinweises zum UFZ 800 finden Sie auf der
Kathrein-Homepage: www.kathrein.de
2 / 4
Technische Daten
Kommunikation USB-UART Bridge
Datenrate kBaud Max. 115
Strombelastbarkeit UFO®compact-Kanalzüge
5-V-Leitung A 3
12-V-Leitung A 2
31-V-Leitung mA Typ. 11
Schnittstellen
Backplane Buchse, 40-polig
Spannungsversorgung 8-adrige Leitung und Stecker
Kommunikation 6-poliger Mini-DIN-Stecker
Systemdaten
Leistungsaufnahme W < 1
EMV dBpW Max. 20 (EN 50083-2, A1)
Temperaturbereich °C -20 ... 50
Abmessungen
(H x B x T, ohne Kabel) mm 114 x 42 x 23,3
Gewicht (inkl. Leitungen) kg 0,15
Sicherheitshinweise
WARNUNG HEISSE OBERFLÄCHEN NICHT BERÜHREN
Im Fehlerfall kann es vorkommen, dass der Kühlkörper der UFOcompact
plus®und UFO®compact-Module Temperaturen von über 70° C erreichen.
In diesem Fall schaltet sich die Anlage normalerweise selbstständig ab.
Beim Umgang mit der Anlage unter solchen Bedingungen ist entsprechende
Vorsicht geboten.
Beim Einsatz von UFOcompact plus®-Anlagen in öffentlich zugänglichen Räumen ist die
Anlage mit dem Frontdeckel zu verschließen.
3 / 4
Einrichtung
1. Adapter auf Backplane stecken und Kabel durch untere Öffnung nach oben führen
2. Beigelegte Schrauben montieren, Kanalzug einhängen und festschrauben
3. Kabel gemäß Bild unten anschließen
936.4642/-/VKDT/0813/DE - Technische Änderungen vorbehalten!
Internet: www.kathrein.de
KATHREIN-Werke KG •Anton-Kathrein-Straße 1-3 • Postfach 10 04 44 • 83004 Rosenheim • Deutschland • Telefon +49 (0) 8031 184-0 • Fax +49 (0) 8031 184-306
Bedienung
Die Steuerung des Kanalzuges übernimmt das zentrale Steuermodul UFX 800 - die
Kontroll-Schnittstelle für alle in der Basiseinheit eingesetzten Module und Kassetten.
Die Bedienung der eingesetzten UFO®compact-Kassette erfolgt über die graphische
Benutzeroberfläche der Bedien-Software USW 800; deren Online-Hilfe beschreibt auch die
Konfiguration aller UFOcompact plus®-Module inkl. des UFZ 800. Alle weiteren Einstellan-
weisungen entnehmen Sie bitte der Bedienungsanleitung/Online-Hilfe der USW 800.
Hinweis: Die aktuelle Version der USW 800 und ihrer Bedienungsanleitung stehen kosten-
frei auf der Kathrein-Homepage „www.kathrein.de“ zum Download bereit.
Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß
Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES
vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt
werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung
an den dafür vorgesehenen öffentlichen Sammelstellen ab.
Entsorgungs-/Recycling-Hinweis
1 / 4
UFZ 800 20610124
UFOcompact plus
®
channel unit
adapter

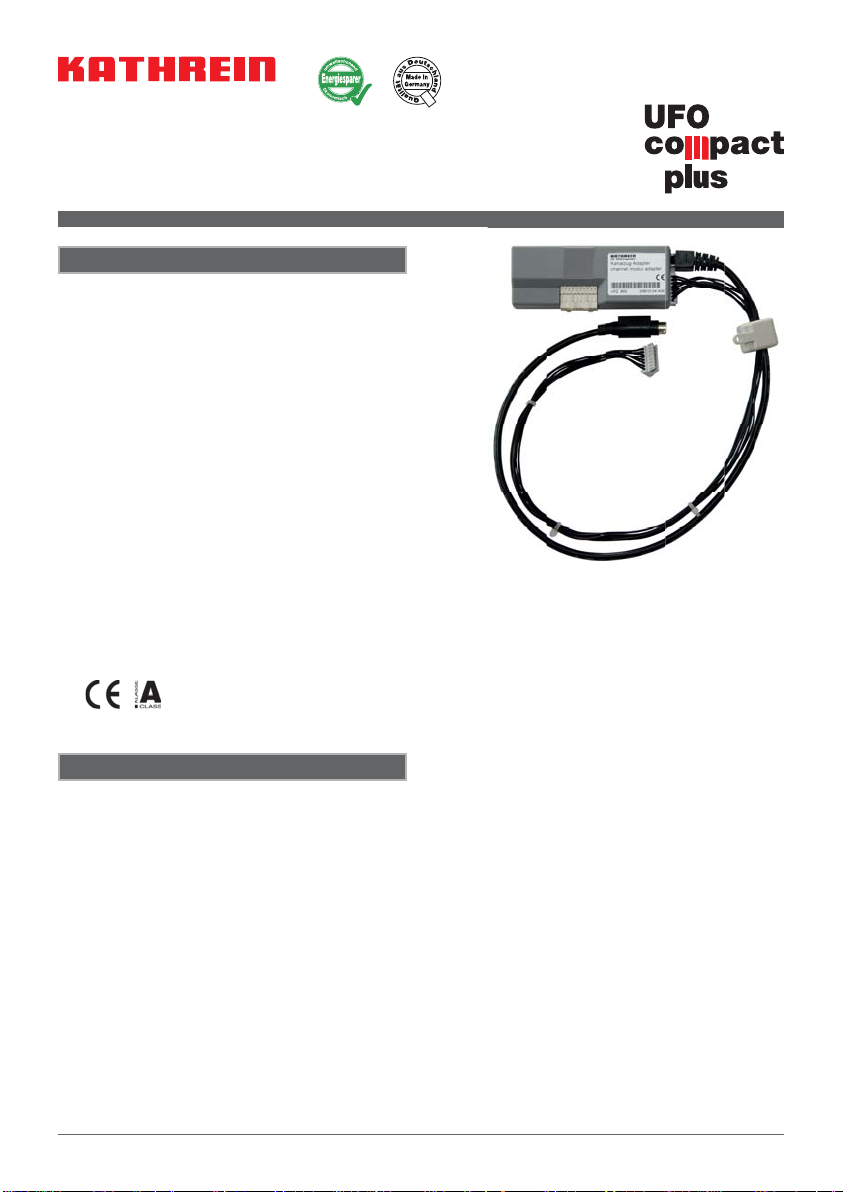

Features
Channel unit adapter for the use of
UFO®compact cassette in
UFOcompact plus®processing
systems:
- Power supply and control via the
backplane
- By centralising the control via the
UFX 800 and USW 800, all previous
functions are available
- Ideal to be able to continue to use
stock material for plant conversions.
Adapter is delivered with the required
connection leads for UFO®compact
modules as well as fixing material and
RF connection cable for the output
coupler
Included in the delivery
• UFZ 800
• 1 x F-Quick coaxial cable (L = 165 mm)
• 2 x screws M4 x 8
• Application note UFZ 800
Note: The up to date version of the application note is available on Kathrein Homepage:
“www.kathrein.de” under the UFZ 800
2 / 4
Technical data
Communication USB-UART Bridge
Data rate kBaud Max. 115
Current load UFO®compact channel units
5 V leads A 3
12 V leads A 2
31 V leads mA Type 11
Interfaces
Backplane Connector (f), 40-pin
Voltage supply 8-core cable and plug
Communication 6-pin mini-DIN connector
System data
Power consumption W < 1
EMC dBpW Max. 20 (EN 50083-2, A1)
Temperature range °C -20 ... 50
Dimensions
(H x W x D, without cable) mm 114 x 42 x 23.3
Weight (with cables) kg 0.15
Safety instructions
WARNUNG HOT SURFACE DO NOT TOUCH
In the case of a fault, it may happen that the heatsink UFOcompact plus®
and UFO®compactmodules reach temperatures of over 70° C. In this case,
the system normally switches off automatically. When handling the system
under such conditions use appropriate care.
When using UFOcompact plus®in publicly accessible spaces, the front cover of the system
must be closed.
3 / 4

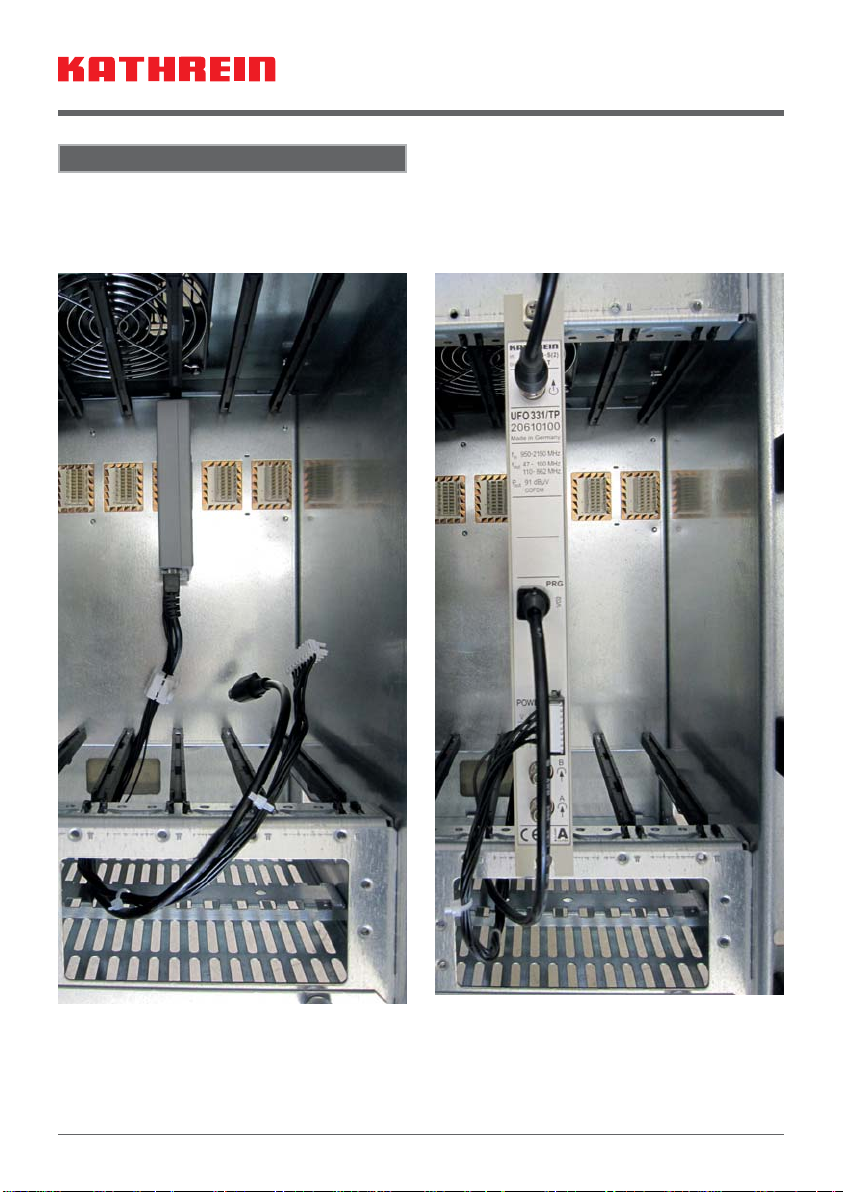

Installation
1. Plug adapter to the backplane and cable through lower opening upward lead
2. Using the enclosed screws mount and fit the channel strip and screw tightly
3. Connect the cable as shown in figure below
936.4642/-/VKDF/0813/GB - Technical details subject to change!
Internet: www.kathrein.de
KATHREIN-WerkeKG•Anton-Kathrein-Straße1-3•P.O.Box100444•83004ROSENHEIM•GERMANY•Phone+498031184-0•Fax+498031184-306
Operation
Controlling the channel strip is done centrally by the control module UFX 800 - The control
interface for all modules and cassette installed in the base unit.
Used to operate the UFO®compact cartridge via the graphical user interface of the control
software USW 800; the online help describes the configuration of all modules, including
UFOcompact plus®the UFZ 800. All other setting instructions, refer to the manual/online
help of the USW 800.
Note: The current version of the USW 800 and its instructions are available free to down-
load on the Kathrein website “www.kathrein.de”.
Electronic equipment is not domestic waste - it must be disposed of properly in
accordance with directive 2002/96/EC OF THE EUROPEAN PARLIAMENT AND THE
COUNCIL dated 27th January 2003 concerning used electrical and electronic appli-
ances. At the end of its service life, take this device for disposal at a designated public
collection point.
Waste/Recycling note
1 / 4
UFZ 800 20610124
UFOcompact plus
®
Adaptateur de voie de traitement
Caractéristiques
Adaptateur de voie de traitement pour
utilisation de cassettes UFO®compact
dans les systèmes de traitement
UFOcompact :
- Alimentation électrique et commande
assurées via le fond de panier
- Toutes les fonctions existantes sont
disponibles par commande centrale
via l'UFX 800 et l'USW 800
- Idéal pour pouvoir utiliser le matériel
en stock en cas de modifications de
l'installation
L'adaptateur est livré avec les câbles
de raccordement nécessaires pour
les cassettes UFO®compact, ainsi
que le matériel de fixation et câble de
raccordement HF de la sortie groupée
Fournitures
• UFZ 800
• 1 x câble coaxial F-Quick (L = 165 mm)
• 2 x vis M4 x 8
• Consignes d'utilisation de l'UFZ 800
Remarque : Vous trouverez la version la plus récente des consignes d’utilisation de
l'UFZ 800 sur le site Kathrein : www.kathrein.de
2 / 4
Données techniques
Communication USB-UART Bridge
Débit de données kBaud Max. 115
Capacité de charge Voies de traitement UFO®compact
Câble 5 V A 3
Câble 12 V A 2
Câble 31 V mA type 11
Interfaces
Fond de panier Douille, 40 pôles
Alimentation en tension Câble 8 brins et connecteur
Communication Mini connecteur DIN 6 pôles
Données système
Puissance absorbée W < 1
CEM dBpW Max. 20 (EN 50083-2, A1)
Plage de températures °C -20 ... 50
Dimensions
(h x l x p, sans câble) mm 114 x 42 x 23,3
Poids (avec câbles) kg 0,15
Consignes de sécurité
AVERTISSEMENT NE PAS TOUCHER LES SURFACES BRULANTES
En cas d'erreur, il peut arriver que le radiateur de l'UFOcompact plus®et des
modules de l'UFO®compact atteigne des températures supérieures à 70 ºC.
Dans ce cas, l'installation se désactive normalement elle-même.
La prudence est donc de mise pour la manipulation de l’installation dans
de telles conditions.
Obturer les installations UFOcompact plus®par un couvercle avant si elles sont utilisées
dans des locaux accessibles au public.
