Kathrein HTZ 15 Bedienungsanleitung

Wandhalterung HTZ 15 für LCD/TFT-Monitor HTV 15/115

Verwendungszweck

Mit der Wandhalterung HTZ 15 haben Sie die Möglichkeit, den

LCD/TFT-Monitor HTV 15/HTV 115 in Ihrem Wohnmobil oder

Caravan zu befestigen.

Der HTZ 15 ist für eine Traglast von 10 kg ausgelegt und ermög-

licht in Verbindung mit dem HTV 15/HTV 115 folgende Einstel-

lungen: ±20° um die senkrechte Achse (bei senkrechter Ausrich-

tung des HTV 15) und 13° um die horizontale Achse nach unten.

Sicherheitshinweise

Beachten Sie bitte bei der Wahl des Montageortes, dass beim

Einsatz in Fahrzeugen aufgrund von Vibrationen, Stößen,

Bremsmanövern oder Unfällen Kräfte auftreten können, die das

Gewicht des Monitors um ein Vielfaches überschreiten. Ungesi-

cherte oder abgerissene Gegenstände können zu lebensgefähr-

lichen Verletzungen führen.

Vergewissern Sie sich, dass die Wand eine ausreichende Trag-

fähigkeit besitzt. Verwenden Sie geeignetes Befestigungsmateri-

al (nicht im Lieferumfang enthalten).

Gegebenenfalls müssen Sie die Wand des von Ihnen gewünsch-

ten Montageortes verstärken.

Im Zweifelsfall setzen Sie sich mit Ihrem Händler oder Hersteller

des Caravans bzw. Wohnmobils in Verbindung, der Ihnen einen

geeigneten Montageort und Befestigungsmittel nennen kann.

For the English version of this instruction please visit the Kathrein

website at www.kathrein.de.

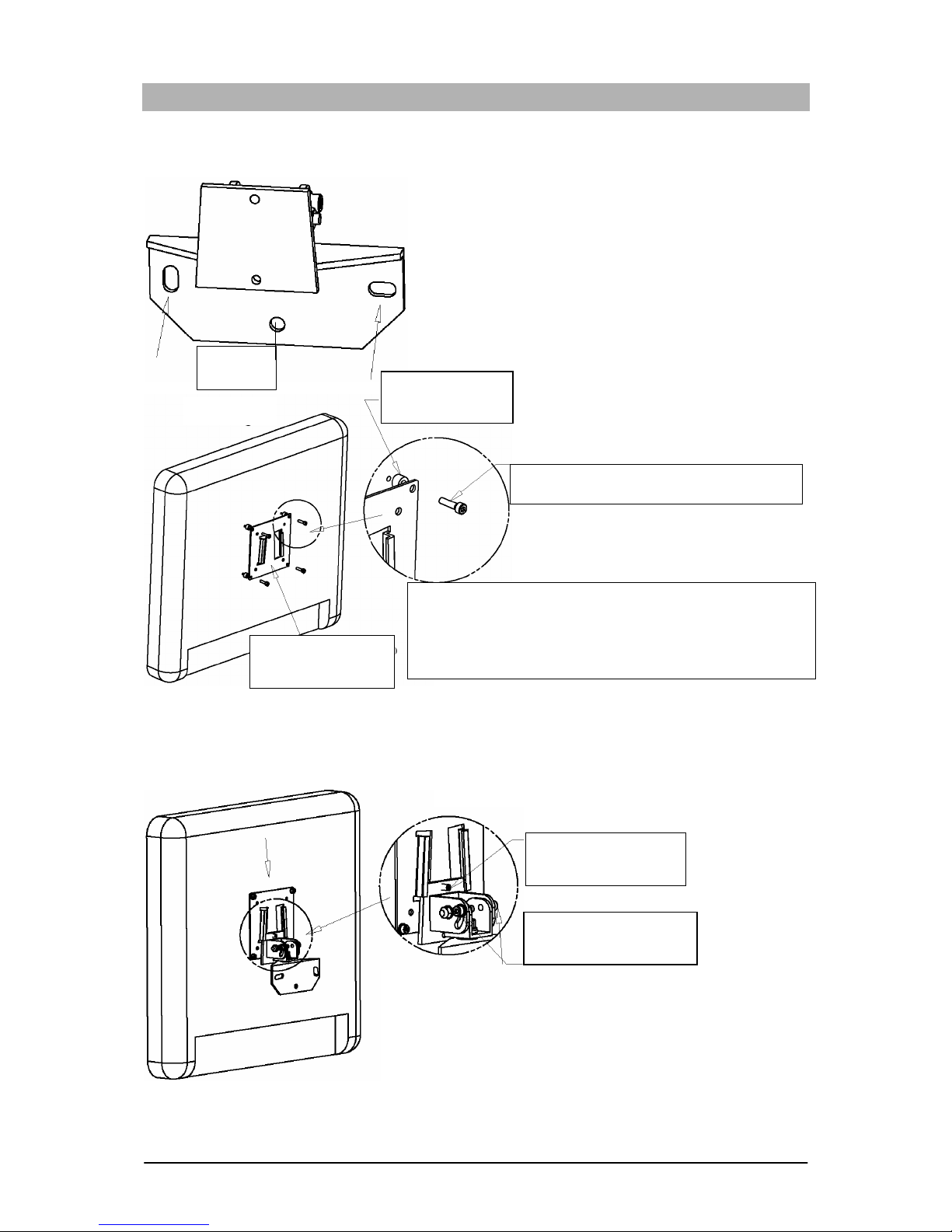

Wandhalterung HTZ 15 für LCD/TFT-Monitor HTV 15/115

Montagehinweis

1. Markieren Sie die Löcher mit Hilfe des Befesti-

gungswinkels an der Wand

2. Bohren Sie die Löcher

3. Schrauben Sie den Winkel an die Wand

(beachten Sie die Sicherheitshinweise!)

internet: http://www.kathrein.de

KATHREIN-Werke KG xTelefon (0 80 31) 1 84-0 xFax (0 80 31) 1 84-3 06 xAnton-Kathrein-Straße 1-3 xPostfach 10 04 44 xD-83004 Rosenheim

Grundplatte nach

VESA-Standard

Sicherungsschraube

M5 x 10

2 Neigungsschrauben

M5 x 12

5. Schieben Sie den Bildschirm auf den Winkel

6. Sichern Sie den Bildschirm mit der Sicherungs-

schraube

7. Neigen Sie den Bildschirm in die gewünschte Posi-

tion und ziehen Sie die Neigungsschraube an

4 gewindeformende Schrauben M4 x 25

Ø 6 mm

4 Abstandsrollen

Ø 5/Ø 10x10

4. Bringen Sie die Grundplatte auf der Rückseite des

Bildschirmes mit den mitgelieferten Schrauben und

den Abstandsrollen an. Legen Sie beim Anbringen

der Wandhalterung den Monitor auf eine feste ebene

Unterlage. Achten Sie darauf, dass der empfindliche

LCD-Bildschirm nicht durch Unebenheiten auf der

Unterlage eingedrückt oder beschädigt wird!

Die Rückwand des TV-Gerätes besitzt keine Gewinde,

sondern gewindelose Blechdurchzüge. Durch Eindrehen

der gewindeformenden Schrauben wird das Gewinde er-

zeugt. Bitte achten Sie darauf, dass die Schrauben nicht

verkanten und senkrecht eingeschraubt werden!

936.2472/D/1104/D/ZWT TechnischeÄnderungen vorbehalten!

HTZ 15 Wall Mount for LCD/TFT Monitor HTV 15/115

Application

The HTZ 15 wall mount gives you the possibility to affix the HTV

15/HTV 115 LCD/TFT monitor in your mobile home or caravan.

The HTZ 15 is designed to carry a load of 10 kg and allows the

following positioning in combination with HTV 15/HTV 115.

±20° around the vertical axis (if HTV 15/HTV 115 is vertically

positioned) and 13° around the horizontal axis downwards

Safety notes

When choosing the mounting site in your vehicle, please pay at-

tention to the fact that vibration, impact and brake manoeuvres or

accidents can give rise to forces much larger than the monitor’s

own weight. Unsecure or torn-off objects can cause fatal injury.

Make sure that the wall has a sufficient load-carrying capacity.

Use appropriate fastening material (not included in scope of de-

livery).

If necessary reinforce the wall at mounting site.

In case of doubt, please contact the dealer or manufacturer of

your caravan/mobile home for information on appropriate mount-

ing sites and fastening.

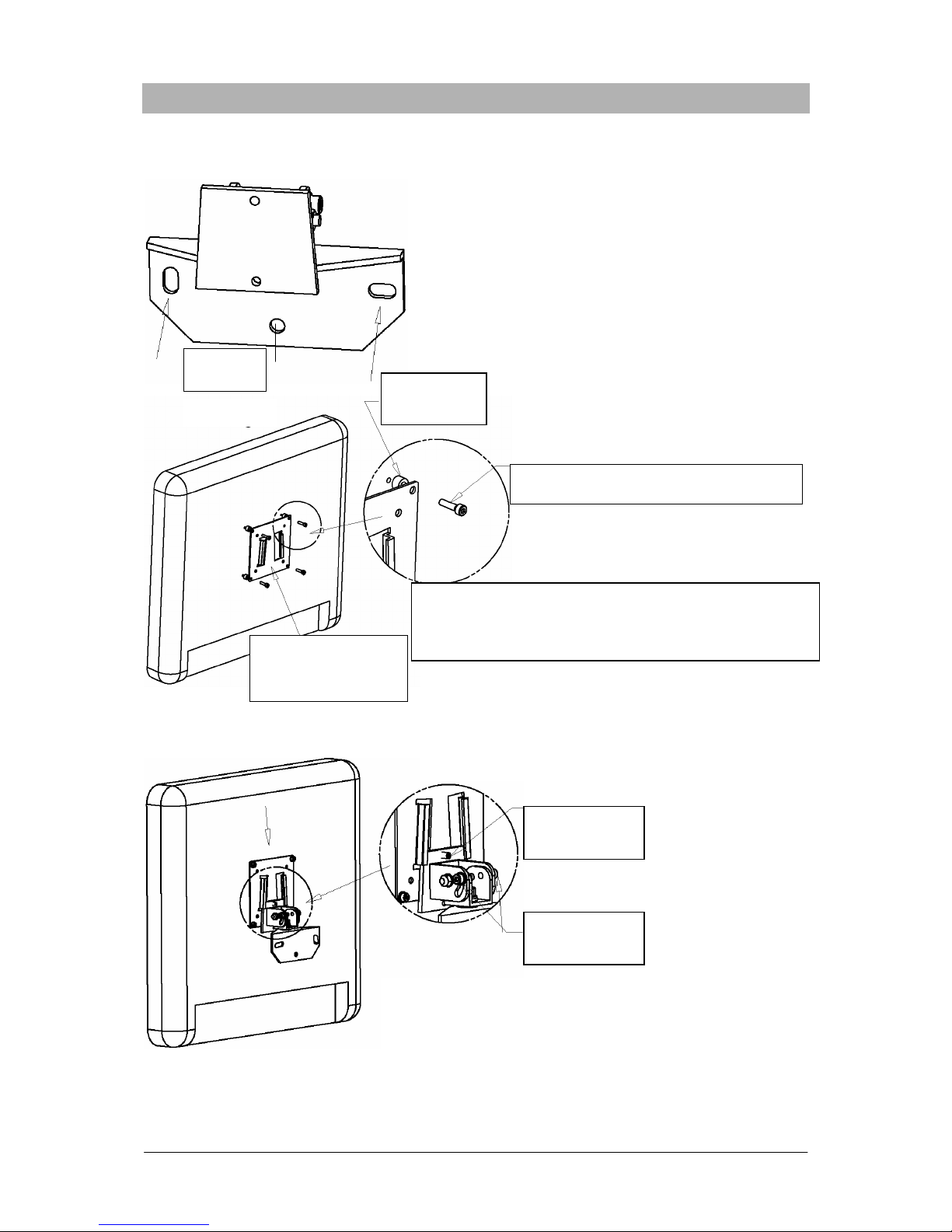

Wall Mount HTZ 15 for LCD/TFT Monitor HTV 15/115

Mounting instructions

1. Mark the holes on the wall using the fastening

angle.

2. Drill the holes.

3. Fasten the bracket to the wall.

(Observe the safety instructions!)

internet: http://www.kathrein.de

KATHREIN-Werke KG xTelephone: +49 80 31 1 84-0 xFax: +49 80 31 1 84-3 06 xAnton-Kathrein-Straße 1-3 xPO Box 10 04 44 xD-83004 Rosenheim xGermany

Base plate acc. to

VESA standard

Safety screw

M5 x 10

2 Tilt screws

M5 x 12

5. Hook the screen on the wall-bracket.

6. Lock the screen in place by tightening the safety

screw.

7. Tilt the screen in the desired position and tighten

the tilt screws.

4 thread producing screws M4 x 25

Ø 6mm

4 Spacers

Ø5/Ø10x10

936.2472/D/1104/E/ZWT Subject to technical alterations!

4. Fasten the base plate on the rear of the screen

by means of the supplied screws and spacers.

Place the monitor on a solid support when fas-

tening the wall mount. Watch out that the LCD

screen is not bashed in or damaged due to un-

evenness of the support.

There are no threads on the rear of the TV set, only transit

sheets without threads. The thread is produced when

screwing in the screws. Make sure that the screws are not

ed and be screwed in verticall

Support mural HTZ 15 pour moniteur LCD/TFT HTV 15/115

Utilisation

Avec le support mural HTZ 15, vous avez la possibilité de fixer le

moniteur LCD/TFT HTV 15/HTV 115 dans votre camping-car ou

votre caravane.

Le HTZ 15 est conçu pour une charge de 10 kg et permet les

réglages suivants en liaison avec le HTV 15/HTV 115: ±20°

autour de l'axe vertical (pour une orientation verticale du HTV 15)

et de 13° autour de l'axe horizontal vers le bas.

Consignes de sécurité

Lors du choix du lieu de montage, tenez compte du fait qu'en

cas de montage dans un véhicule des forces peuvent intervenir

du fait de vibrations, de chocs, de manoeuvres de freinage ou

d'accidents qui dépassent largement le poids du moniteur. Les

objets non sécurités ou arrachés peuvent provoquer des

blessures constituant un danger de mort.

Vérifiez que la paroi possède une capacité portante suffisante.

Utilisez du matériel de fixation approprié (non compris dans la

livraison).

Le cas échéant, vous devez renforcer la paroi du lieu de

montage désiré.

En cas de doute, prenez contact avec le revendeur ou le

fabricant de votre caravane ou camping-car, qui pourra vous

indiquer un lieu de montage et des moyens de fixation

appropriés.

For the English version of this instruction please visit the Kathrein

website at www.kathrein.de.

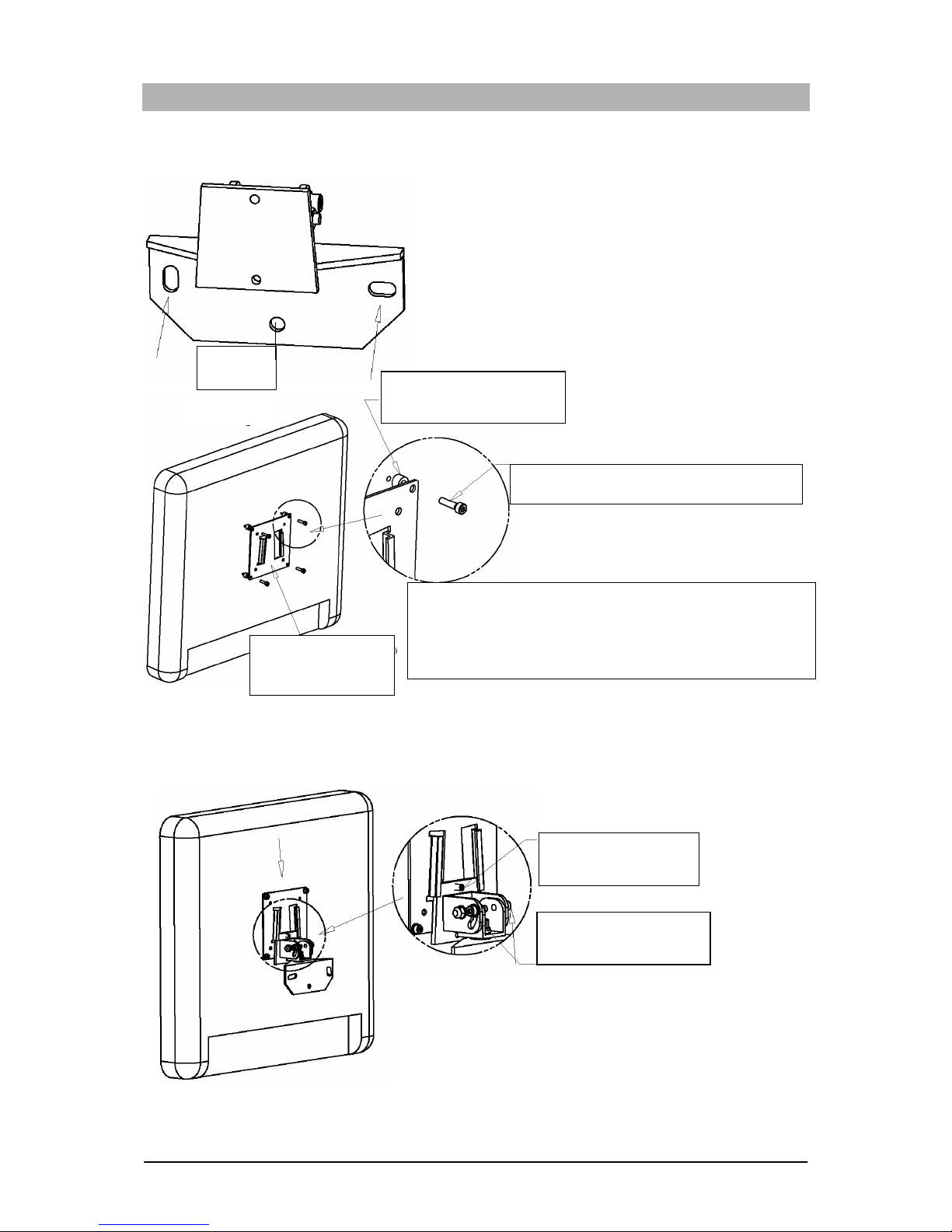

Support mural HTZ 15 pour moniteur LCD/TFT HTV 15/115

Indication de montage

1. Marquez les trous sur la paroi à l'aide de

l'équerre de fixation

2. Forez les trous

3. Vissez l'équerre à la paroi

(tenez compte des consignes de sécurité!)

Internet: http://www.kathrein.de

KATHREIN-Werke KG xTéléphone (0 80 31) 1 84-0 xFax (0 80 31) 1 84-3 06 xAnton-Kathrein-Straße 1-3 xPostfach 10 04 44 xD-83004 Rosenheim

Plaque de base

selon standard

VESA

Vis de blocage

M5 x 10

2 vis d'inclinaison

M5 x 12

5. Faites glisser l'écran sur l'équerre

6. Fixez l'écran avec la vis de blocage

7. Inclinez l'écran dans la position désirée et serrez la

vis d'inclinaison

4 vis autotaraudeuses M4 x 25

Ø 6 mm

4 galets d'écartement

Ø 5/Ø 10x10

4. Fixez la plaque de base à la face arrière de l'écran

avec les vis et les galets d'écartement fournis. Lors

de la mise en place du support mural, posez l'écran

sur un support plan solide. Veillez à ce que l'écran

LCD fragile ne soit pas défoncé ou détérioré par des

iné

alités du su

ort!

La paroi arrière du téléviseur n'a pas de filetage, mais des

traversées de tôle non filetées. Le filet est créé lors du

vissage des vis autotaraudeuses. Veillez à ce que les vis

ne se mettent pas de travers et soient vissées

perpendiculairement!

936.2472/D/1104/F/ZWTSous réserves demodifications techniques!

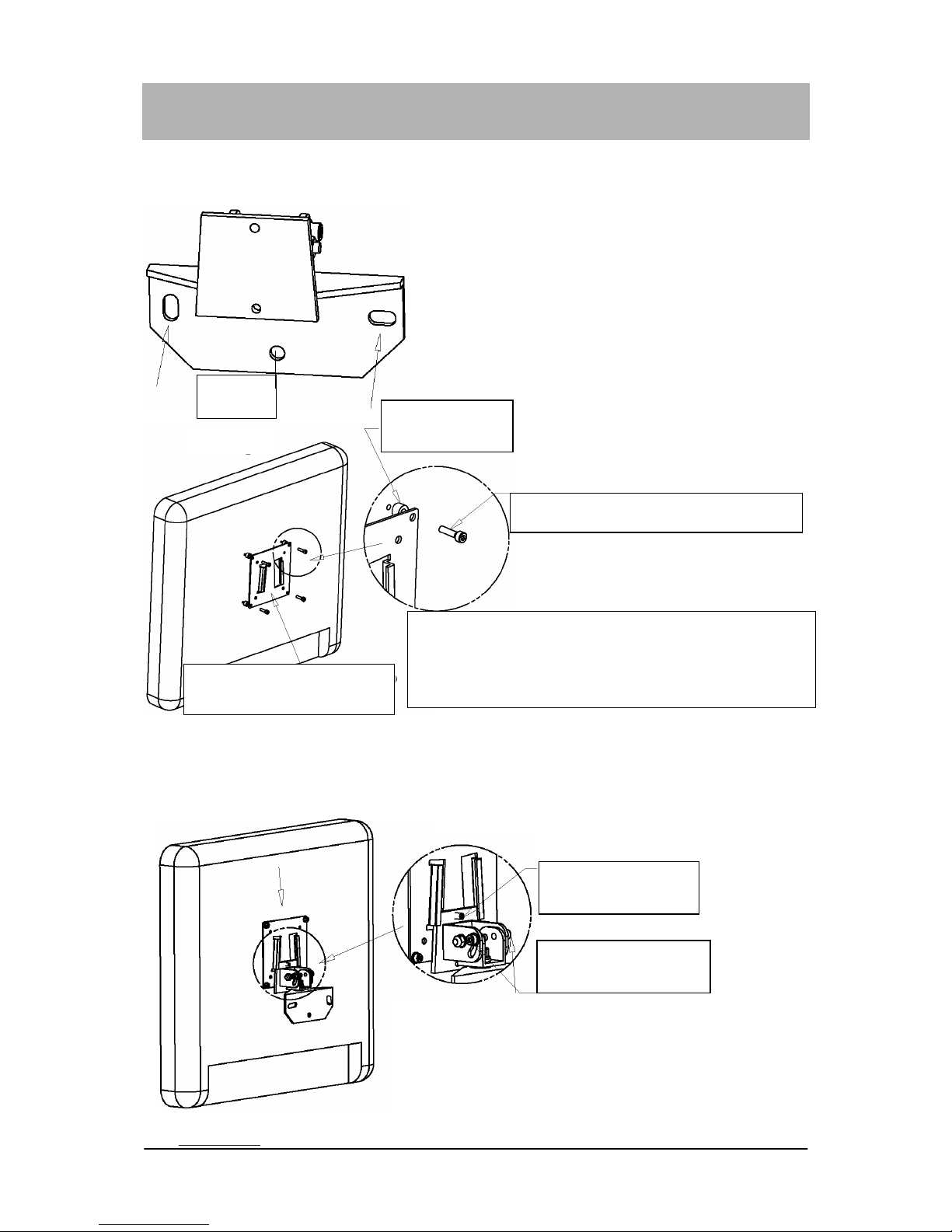

Supporto da parete HTZ 15 per monitor LCD/TFT HTV

15/115

Scopo previsto

Con il supporto da parete HTZ 15 si ha la possibilità di fissare il

monitor LCD/TFT HTV 15/HTV 115 nel camper o nella roulotte.

L'HTZ 15 e concepito per un carico di 10 kg e, in combinazione

con l'HTV 15/HTV 115, consente le regolazioni seguenti: ±20°

intorno all'asse perpendicolare (in un allineamento

perpendicolare dell'HTV 15) e 13° intorno all'asse orizzontale

verso il basso.

Informazioni di sicurezza

Per la scelta del punto di montaggio si raccomanda di osservare

che nell'utilizzo in autoveicoli, a causa di vibrazioni, urti, manovre

di frenatura oppure sinistri stradali, possono verificarsi delle forze

che superano di un multiplo il peso del monitor stesso. Gli oggetti

non bloccati o distaccatisi possono avere la conseguenza di

lesioni mortali.

Accertarsi che la parete abbia una sufficiente capacità di carico .

Utilizzare materiali di fissaggio adeguati (non compresi in

dotazione).

Eventualmente potrebbe essere necessario rinforzare la parete

in cui si desidera montare il supporto.

In caso di dubbi, si raccomanda di contattare il commerciante o il

costruttore della roulotte ovvero del camper, che potrà indicare

un punto di montaggio come pure materiali di fissaggio adeguati.

For the English version of this instruction please visit the Kathrein

website at www.kathrein.de.

Supporto da parete HTZ 15 per monitor LCD/TFT HTV

15/115

Avvertenza di montaggio

1. Segnare i fori da praticare con l'ausilio della

squadra di fissaggio alla parete

2. Praticare i fori

3. Avvitare la squadra alla parete

(osservare le informazioni di sicurezza!)

Internet: http://www.kathrein.de

KATHREIN-Werke KG xTelefono (0 80 31) 1 84-0 xFax (0 80 31) 1 84-3 06 xAnton-Kathrein-Straße 1-3 xPostfach 10 04 44 xD-83004 Rosenheim

Piastra base secondo lo

standard VESA

Vite di sicurezza

M5 x 10

2 viti di inclinazione

M5 x 12

5. Spingere il monitor sulla squadra

6. Bloccare il monitor per mezzo della vite di

sicurezza

7. Inclinare il monitor nella posizione desiderata e

stringere quindi la vite di inclinazione

4 viti autofilettati M4 x 25

Ø6 mm

4 rulli distanziali

Ø5/Ø10x10

4. Applicare la piastra base nella parte posteriore dello

schermo per mezzo delle viti e dei rulli distanziali

forniti in dotazione. Appoggiare il monitor su un piano

fisso e livellato all'applicazione del supporto da

parete. Fare attenzione a non comprimere o

danneggiare il delicato monitor LCD in seguito a

dislivelli sul piano!

Il pannello posteriore del televisore non possiede alcuni

filetti, bensì passaggi senza filetto nella lamiera. Avvitando

le viti autofilettati si crea il filetto. Si raccomanda di fare

attenzione a non spanare le viti e accertarsi che vengano

avvitate in perpendicolare!

936.2472/D/1104/I/ZWT Modifiche tecniche riservate!

Inhaltsverzeichnis

Sprachen:

Andere Kathrein Rack & Stand Handbücher

Kathrein

Kathrein ZAS 40 Bedienungsanleitung

Kathrein

Kathrein ZAS 45 Bedienungsanleitung

Kathrein

Kathrein ZAS 46 Bedienungsanleitung

Kathrein

Kathrein MKPS-1 Bedienungsanleitung

Kathrein

Kathrein MK-WPGM-100-100-Outdoor Bedienungsanleitung

Kathrein

Kathrein ZAH 05 Bedienungsanleitung

Kathrein

Kathrein UAS 584/S Bedienungsanleitung

Kathrein

Kathrein Euroline UFE 341S Bedienungsanleitung

Kathrein

Kathrein ZAS 181C Bedienungsanleitung

Kathrein

Kathrein HDS 100 Bedienungsanleitung

Kathrein

Kathrein ZAS 186 Bedienungsanleitung

Beliebte Rack & Stand Handbücher anderer Marken

Salamander

Salamander Acadia AC/W/L400/WH Bedienungsanleitung

Fohhn

Fohhn VAT-09 Benutzerhandbuch

ricoo

ricoo FS0522 Bedienungsanleitung

AMSOIL

AMSOIL BMK-22 Kurzanleitung

Kargo Master

Kargo Master 48220 Bedienungsanleitung

Milestone AV Technologies

Milestone AV Technologies SIMPLICITY SLF2 Bedienungsanleitung

ricoo

ricoo S1222 Bedienungsanleitung

Ready-Set-Mount

Ready-Set-Mount RSMCM602 Bedienungsanleitung

VidaBox

VidaBox VB MNT FFS2 Bedienungsanleitung

Welch Allyn

Welch Allyn 48960 Bedienungsanleitung

Arkon

Arkon CM035-ST-2 Bedienungsanleitung

PROEL

PROEL PLWIN60C Bedienungsanleitung

Agilent Technologies

Agilent Technologies E2609B Bedienungsanleitung

Mustang

Mustang MV-ARM4 Bedienungsanleitung

Mounting Solutions

Mounting Solutions WRM-320 Bedienungsanleitung

Pyle

Pyle PMKSPAD1 Bedienungsanleitung

ShelterIt

ShelterIt 21208 Bedienungsanleitung

SPL

SPL RackPack?4 1040 Bedienungsanleitung
