Kemper 5850001500 Bedienungsanleitung

DE Einbau- und Bedienungsanleitung

UP-VAV Vollstrom-Absperrventil mit beidseitigem Innengewinde

DN 15 (Rp 1/2) | DN 20 (RP 3/4) | DN 25 (Rp 1)

Figur 585 00

EN Installation and operating instructions

UP quarter turn stop valve for flush-mounted installation

with FPT on both sides

DN 15 (Rp 1/2) | DN 20 (RP 3/4) | DN 25 (Rp 1)

Figure 585 00

Art.-No. DN

5850001500 15

5850002000 20

5850002500 25

2 /12 – K410058500001-00 / 04.2021 – ©www.kemper-olpe.

Inhaltsverzeichnis

Über diese Anleitung

Sicherheitshinweise

1 Eigenschaften I Technische Daten 3

1.1 Produkteigenschaften 3

1.2 Technische Daten 4

1.3 Maße 4

1.4 Ersatzteile 4

2 Montage - Austausch des Innenoberteils 5

2.1 Demontage 5

2.2 Montage 5

3 Zubehörteile 5

Originalbetriebsanleitung

Herstelleradresse

Gebr. Kemper GmbH + Co. KG

Harkortstraße 5

57462 Olpe

Tel.: +49 2761 891-0

Web: www.kemper-olpe.de

Kundendienst

Service-Hotline

Tel.: +49 2761 891 800

Mail: anwendungstechnik@kemper-olpe.de

Haftung

Keine Gewährleistung oder Haftung bei:

- Nichtbeachten der Anleitung,

- fehlerhaftem Einbau und/oder Gebrauch,

- eigenständiger Modifikation am Produkt,

- sonstiger, fehlerhafter Bedienung.

Verwendung

Das UP-VAV Vollstrom-Absperrventil ist für

den Einsatz in Trinkwasserinstallationen als

Wartungsabsperrarmatur im Stockwerk (nach

DIN 1988-2) bis 90 °C Dauertemperatur

geeignet.

Benutzen Sie das UP-VAV Vollstrom-Absperr-

ventil

- nur in einwandfreiem Zustand.

- bestimmungsgemäß.

Über diese Anleitung

Zulassungen

DVGW

WRAS

ÜA

Normen

DVGW W 570

DIN EN ISO 3822 Klasse 1

DIN EN 1213

DIN EN 13828

©www.kemper-olpe.de – 04.2021 / K410058500001-00 – 3 / 12

Kennzeichnung wichtiger Warnhinweise:

Warnung! Kennzeichnet Ge-

fahren, die zu Verletzungen,

Sachschäden oder Verunreini-

gung des Trinkwassers führen

können.

Hinweis! Kennzeichnet Ge-

fahren, die zu Schäden an der

Anlage oder Funktionsstörun-

gen führen können.

Inspektion

Nach DIN EN 806 Teil 5 ist eine jährliche In-

spektion durch den Betreiber durchzuführen.

Entsorgung

Örtliche Vorschriften zur Abfall-

verwertung bzw. -beseitigung

sind zu beachten. Produkt darf

nicht mit normalem Haushalts-

müll, sondern muss sachgemäß

entsorgt werden.

Montage und Gebrauch

Anleitung vor Montagebeginn oder Gebrauch

sorgfältig lesen und den Anweisungen folgen!

Anleitung immer an den aktuellen Anlagen-

betreiber weitergeben und zur späteren

Verfügung aufbewahren!

Warnung! Montage nur durch sachkundige,

qualifizierte Fachkraft.

Warnung! Nationale Normen und Vorschrif-

ten zur Unfallverhütung sind vorrangig zu

befolgen.

Warnhinweise

Beachten und befolgen Sie die Warnhinweise

in der Anleitung. Nichtbeachten der Warnhin-

weise kann zu Verletzungen oder Sachschä-

den führen!

Sicherheitshinweise für Montage

Eigenschaften I Technische Daten

1.1 Produkteigenschaften

Funktion und Betätigung im Betrieb

Hinweis! Das extrem druckver-

lustarme Ventil für den Einbau

Unterputz, ist mit einer 90 °C

Rechts-/Linksdrehung zu öffnen

bzw. zu schließen. Die Armatur ist

zur Vermeidung von Druckstößen

langsam zu bedienen.

Warnung! Die Armatur ist zur

Drosselung von Volumenströmen

ungeeignet und ist daher

bestimmungsgemäß ausschließlich

bei VOLLÖFFNUNG oder

VOLLSCHLIESSUNG einzusetzen.

Hierzu ist die Griffeinheit jeweils bis zum Vollan-

schlag nach LINKS bzw. RECHTS zu drehen.

4 / 12 – K410058500001-00 / 04.2021 – ©www.kemper-olpe.de

1.2 Technische Daten

1.3 Maße

Beschreibung

Druckstufe PN 16

max. Betriebstemperatur 90 °C

max. Einbautiefer 110 mm

kombinierbar mit Aufputzteilen in DN 25

*Minimale Einbautiefe von

Rohrmitte bis Fliesenober-

kante

DN 15 55 mm

DN 20 55 mm

DN 25 70 mm

* minimale

Einbautiefe

1.4 Ersatzteile

Ersatzteilliste

Pos. Bezeichnung Bestellnr.

A Oberteil DN 15 | 20 E010938600020KP

B Oberteil DN 25 E010938600025KP

C UP-Aufsteckspindel P01008850000100

©www.kemper-olpe.de – 04.2021 / K410058500001-00 – 5 / 12

Montage - Austausch des Innenoberteils

2.1 Demontage

Bediengriff entfernen. Nach dem Lösen des

Oberteils (1) mit einem Steckschlüssel SW 17,

kann das Oberteil durch den Schaft entfernt

werden.

2.2 Montage

Oberteil (1) durch den Schaft (3) in das Ge-

häuse (2) einsetzen und bis zum Anschlag

positionieren. Das Oberteil wird mit einem

Steckschlüssel SW 17 und einem Amzugsmo-

ment von 20 Nm angezogen. Bediengriff (siehe

Zubehör) über Rastbuchse aufstecken.

Zubehör

Zubehörteil Figur

Dämmschale für VAV Vollstrom-Absperrventile 471 19

Steckschlüssel B5105 500 00 005

Fertigmontage-Set mit Griffeinheit 590 00

Fertigmontage-Set als Behördenoberteil 591 00

Befestigngungs-Set für UP-PLUS 597 00

Verlängerungs-Set für UP-PLUS 599 00

6 / 12 – K410058500001-00 / 04.2021 – ©www.kemper-olpe.de

Content

About this manual 6

Safety instructions 7

1 Properties I Technical data 7

1.1 Properties 7

1.2 Technical data 8

1.3 Dimensions 8

1.4 Spare parts 8

2 Installation - Replacing the inner

top part 9

2.1 Dismantling 9

2.2 Assembly 9

3 Accessories 9

Original operating manual

Manufacturer‘s address

Gebr. Kemper GmbH + Co. KG

Harkortstraße 5

57462 Olpe

Tel.: +49 2761 891-0

Web: www.kemper-olpe.de

After-sales service

Service hotline

Tel.: +49 2761 891 800

Email: anwendungstechnik@kemper-olpe.de

Liability

The manufacturer assumes no warranty or

liability in the event of:

- Failure to observe the instructions in this

manual,

- Incorrect installation and/or operation,

- Unauthorised modification of the product,

- Other improper methods of operation.

Use

The UP quarter turn stop valve for flush-

mounted installation (UP-VAV) Figure 585 is

suitable for use in clean water installations

and as a maintenance floor shut-off valve (to

DIN 1988-2) up to permanent temperatures

of 90 °C.

Only use the UP quarter turn stop valve for

flush- mounted installation

- in sound condition

- as intended

About this manual

International approvals

DVGW

WRAS

ÜA

Norms

DVGW W 570

DIN EN ISO 3822 Klasse 1

DIN EN 1213

DIN EN 13828

©www.kemper-olpe.de – 04.2021/ K410058500001-00 – 7 / 12

Labelling of important warning information:

Warning! Highlights risks that

may result in injury, material

damage or contamination of

drinking water.

Note! Indicates hazards that

may lead to damages to the

system or malfunctions.

Inspection

According to DIN EN 806 Part 5, the operator

has to make an annual inspection.

Disposal

Local regulations on waste re-

cycling and disposal must be

followed. The product must not

be disposed of with household

waste but must rather be dis-

posed of appropriately.

Installation and use

Read the manual carefully and follow the

instructions before installation!

Always pass on this manual to the current

device operating organisation and retain the

manual for later reference!

Warning! Installation must be carried out by

qualified plumbers.

Warning! Priority must be given to the nati-

onal standards and provisions on Health and

Safety Regulations.

Warning information

Please read and follow the warning infor-

mation in this instruction. Disregard of the

warning information may lead to injury or

material damage!

Safety instructions for installation

Properties I Technical data

1.1 Properties

Function and actuation in operation

Note! Due to its advantageous

design, the valve loses very little

pressure. The valve is designed

for under-surface installation, and

is opened and closed by turning

90° to the left or right. The fitting

should be operated slowly in

order to avoid pressure surges

Warning! The fitting is not

suitable for the throttling of

volume flows, and should therefore

only be used when FULLY OPENED

or FULLY CLOSED. To do this, the

knob should be turned fully to the

LEFT or RIGHT.

8 / 12 – K410058500001-00 / 04.2021 – ©www.kemper-olpe.de

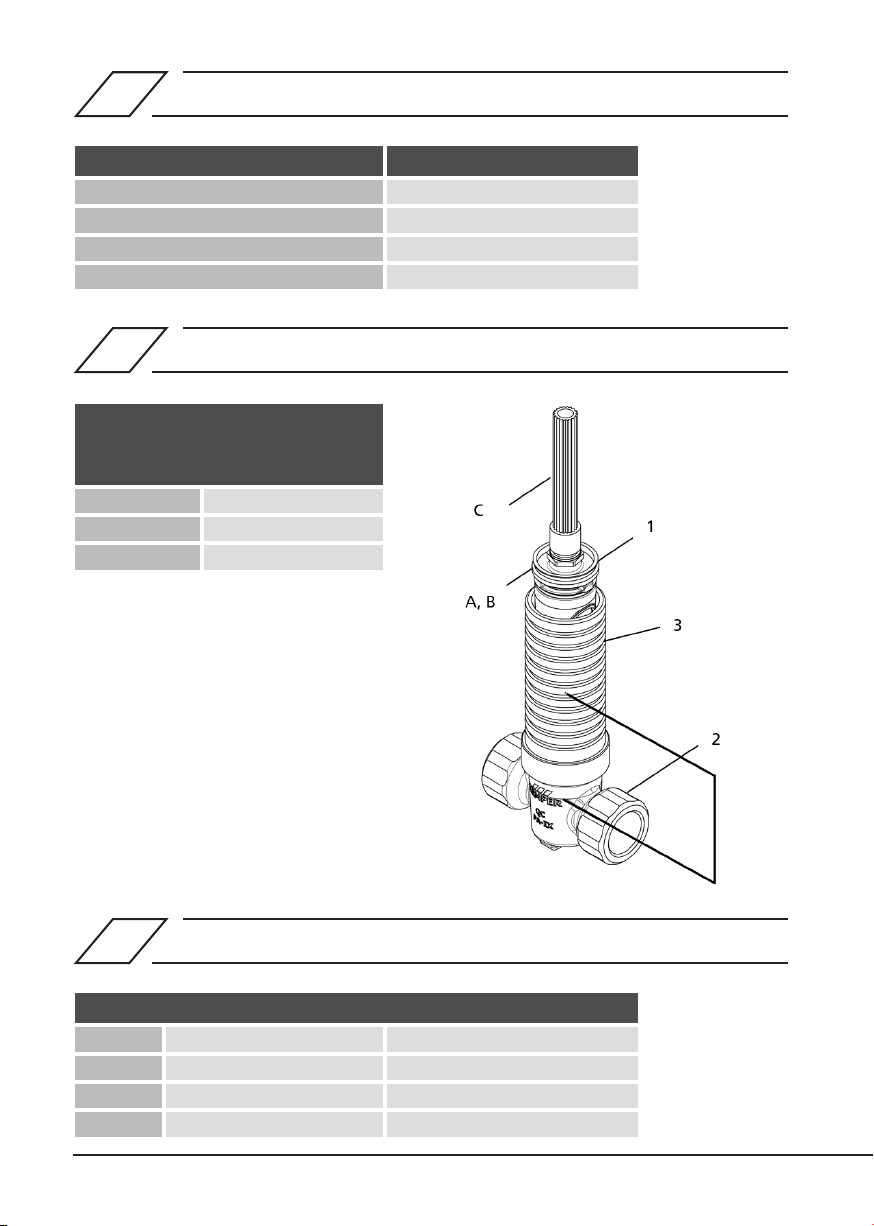

1.2 Technical data

1.3 Dimensions

Description

pressure rating PN 16

max. operating temperature 90 °C

max. installation depth 110 mm

for use in combination with handle set in DN 25

*Minimum installation depth from

the middle of the pipe to the top

of the tiles

DN 15 55 mm

DN 20 55 mm

DN 25 70 mm

* minimum

installation depth

1.4 Spare parts

Spare parts list

Pos. Designation Art.-No.

A Top part DN 15 | 20 E010938600020KP

B Top part DN 25 E010938600025KP

C UP-plug-on spindle P01008850000100

©www.kemper-olpe.de – 04.2021 / K410058500001-00 – 9 / 12

Installation - Replacing the inner top part

2.1 Dismantling

Remove the operating knob. After removing the

upper section (1) with an SW 17 spanner, the

inner top part can be removed through the

shaft.

2.2 Assembly

Insert the upper section (1) through the shaft

(3) into the housing (2) and position as far as

the stop. The top part is then tightened to a

torque of 20 Nm using an SW 17 spanner. Fit

the operating knob (see Accessories) over the

retaining bush..

Accessories

Accessorie Figure

Insulation shell for quarter turn stop valves 471 19

Socket wrench B5105 500 00 005

Handle for flush-mounted valves 590 00

Operating cover for flush-mounted valves 591 00

Fixing set UP-PLUS 597 00

UP-PLUS extension set 599 00

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Kemper Steuereinheit Handbücher

Kemper

Kemper 137 02 Bedienungsanleitung

Kemper

Kemper KHS VAV-PLUS Bedienungsanleitung

Kemper

Kemper Figure 150 6G Bedienungsanleitung

Kemper

Kemper KHS 689 04 016 Bedienungsanleitung

Kemper

Kemper 369 15 Bedienungsanleitung

Kemper

Kemper FROSTI Bedienungsanleitung

Kemper

Kemper KTS ComLog module Bedienungsanleitung

Kemper

Kemper KHS 686 04 Bedienungsanleitung

Kemper

Kemper Figure 708 Bedienungsanleitung

Kemper

Kemper THERM 140 0G Bedienungsanleitung

Kemper

Kemper MULTI-THERM Bedienungsanleitung

Kemper

Kemper 145 2G Bedienungsanleitung

Kemper

Kemper 710 0G Bedienungsanleitung

Kemper

Kemper KHS VAV-PLUS Bedienungsanleitung

Kemper

Kemper 145 2G Bedienungsanleitung

Kemper

Kemper MULTI-THERM 141 Bedienungsanleitung

Kemper

Kemper KHS 686 05 Bedienungsanleitung

Kemper

Kemper 7140G02000 Bedienungsanleitung

Kemper

Kemper kHS 686 00 Bedienungsanleitung

Kemper

Kemper 714 0G Bedienungsanleitung

Kemper

Kemper DUO 870 07 Bedienungsanleitung

Kemper

Kemper ETA-THERM Bedienungsanleitung

Kemper

Kemper KHS 650 00 Bedienungsanleitung

Kemper

Kemper PROTECT RPZ Bedienungsanleitung

Beliebte Steuereinheit Handbücher anderer Marken

Festo

Festo Compact Performance CP-FB6-E Stücklistenhandbuch

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Bedienungsanleitung

JS Automation

JS Automation MPC3034A Bedienungsanleitung

JAUDT

JAUDT SW GII 6406 Series Kurzanleitung

Spektrum

Spektrum Air Module System Bedienungsanleitung

BOC Edwards

BOC Edwards Q Series Bedienungsanleitung

KHADAS

KHADAS BT Magic Bedienungsanleitung

Etherma

Etherma eNEXHO-IL Bedienungsanleitung

PMFoundations

PMFoundations Attenuverter Bedienungsanleitung

GEA

GEA VARIVENT Bedienungsanleitung

Walther Systemtechnik

Walther Systemtechnik VMS-05 Bedienungsanleitung

Altronix

Altronix LINQ8PD Montageanleitung

Eaton

Eaton Powerware Series Bedienungsanleitung

WAGO

WAGO 750-407/040-000 Bedienungsanleitung

Sony

Sony CCU-590 Bedienungsanleitung

Graco

Graco 25D614 Bedienungsanleitung

Task Force Tips

Task Force Tips YE-RF-900 Programmierhandbuch

Shini

Shini SPV-U Series Bedienungsanleitung
