Kemper KHS VAV-PLUS Bedienungsanleitung
!
DE Einbau- und Bedienungsanleitung
VAV-PLUS Vollstrom-Absperrventil mit Federrückzug-Stellantrieb
24 V DC-Ausführung - Figur 686 01
230 V AC-Ausführung - Figur 686 05
FR Instructions d’installation et d’utilisation
VAV-PLUS Vanne d‘arrêt à passage intégral avec
servomoteur à ressort de rappel
Version 24 V CC - Figure 686 01
Version 230 C CA - Figure 686 05
IT Istruzioni di montaggio e d‘uso
VAV-PLUS Valvola di chiusura flusso pieno con attuatore con
ritorno a molla
24 V versione DC - Articolo 686 01
230 V versione AC- Articolo 686 05
NL Installatie- en bedieningshandleiding
afsluiter met servomotor met veerretour
24 V DC-uitvoering - Figuur 686 01
230 V AC-uitvoering - Figuur 686 05
EN Installation and operating instructions
quarter turn stop valve PLUS with spring reset servo drive
24 V DC-version - Figure 686 01
230 V AC-version - Figure 686 05
2
13
24
35
46
2/60 – K410068601001-00 / 02.2023– ©www.kemper-group.com
Inhaltsverzeichnis
Sicherheitshinweise 2
1 Eigenschaften I Technische Daten 4
1.1 Produkteigenschaften 4
1.2 Technische Daten 4
1.3 Maße 5
1.4 Werkstoffe 5
2 Montage 6
3 Anschluss als 2-Punkt-Steuerung 8
4 Wartung 9
5 Ersatzteilliste 10
6 Verkabelungshinweise für KHS Kompo-
nenten mit elektrischem Anschluss 10
Herstelleradresse
Gebr. Kemper GmbH + Co. KG
Harkortstraße 5
57462 Olpe
Tel.: +49 2761 891-0
Web: www.kemper-group.com
Kundendienst
Service-Hotline
Tel.: +49 2761 891 800
Mail: anwendungstechnik@kemper-group.com
Haftung
Keine Gewährleistung oder Haftung bei:
- Nichtbeachten der Anleitung,
- fehlerhaftem Einbau und/oder Gebrauch,
- eigenständiger Modifikation am Produkt,
- sonstiger, fehlerhafter Bedienung.
Verwendung
Das KEMPER KHS VAV-PLUS Vollstrom-Absperr-
ventil mit Federrückzug-Stellantrieb Figur 686 01
| 686 05 ist für den Einsatz in Trinkwasser-Instal-
lationen für das KHS Hygienesystem vorgesehen,
um Verteilleitungen als auch Einzelzuleitungen
absperren zu können sowie den bestimmungs-
gemäßen Betrieb im PWC und PWH aufrecht zu
erhalten.
Benutzen Sie das VAV-PLUS Vollstrom-Absperr-
ventil
- nur in einwandfreiem Zustand.
- bestimmungsgemäß.
Sicherheitshinweise für Montage
DE
Zulassungen für Figur
WRAS 686 01
686 05
SVGW 686 05
Normen
EN 50581
EN 60730-1
EN 60730-2-14
Richtlinien Figur 686 01 l686 05
RoHS-Richtlinie 2011/65/EU
Richtlinie 2004/108/EG (2014/30/EU) zur
elektromagnetischen Verträglichkeit
Richtlinie 2006/95/EG (2014/35/EU)
Niederspannungsrichtlinie
2/60 – K410068601001-00 / 02.2023– ©www.kemper-group.com © www.kemper-group.com – 02.2023 / K410068601001-00 – 3/60
Hinweis! Kennzeichnet Ge-
fahren, die zu Schäden an der
Anlage oder Funktionsstörun-
gen führen können.
Wichtige Hinweise zum Produkt
Bei Stromausfall fährt das Ventil automatisch
zu (stromlos geschlossen).
Die Armatur kann wahlweise angesteuert werden
über:
24 V DC Figur 686 01
- Gebäudeleittechnik
- LOGIC Systemsteuerung (keine Absperrfunk-
tion)
230 V AC Figur 686 05
- KHS Timer
-
KHS Mini-Systemsteuerung MASTER 2.0 I 2.1
- Leckage-Sicherheitssystem
Wartung
Nach DIN EN 806 Teil 5 ist eine jährliche Inspektion
durch den Betreiber durchzuführen.
Entsorgung
Örtliche Vorschriften zur Abfall-
verwertung bzw. -beseitigung
sind zu beachten. Produkt darf
nicht mit normalem Haushalts-
müll, sondern muss sachgemäß
entsorgt werden.
Montage und Gebrauch
Anleitung vor Montagebeginn oder Gebrauch
sorgfältig lesen und den Anweisungen folgen!
Anleitung immer an den aktuellen Anlagen- be-
treiber weitergeben und zur späteren Verfügung
aufbewahren!
Warnung! Das Bauteil ist nicht für den Einsatz
im Freien geeignet, sondern nur für trockene,
geschlossene Innenräume.
Warnung! Montage und Wartung nur durch
sachkundige, qualifizierte Fachkraft.
Elektroinstallation nur durch Elektrofachkraft!
Warnung! Nationale Normen und Vorschriften
zur Unfallverhütung sind vorrangig zu befolgen.
Warnhinweise
Beachten und befolgen Sie die Warnhinweise in
der Anleitung. Nichtbeachten der Warnhinweise
kann zu Verletzungen oder Sachschäden führen!
Kennzeichnung wichtiger Warnhinweise:
Gefahr! Elektrischer Strom!
Kennzeichnet Gefahren, die
schwere oder tödliche Verlet-
zungen zur Folge haben können.
Warnung! Kennzeichnet Ge-
fahren, die zu Verletzungen,
Sachschäden oder Verunreini-
gung des Trinkwassers führen
können.
Sicherheitshinweise für Montage
4/60 – K410068601001-00 / 02.2023– ©www.kemper-group.com
1.1
1.2
Produkteigenschaften
Technische Daten
Figur 686 01 l686 05
mediumberührte Teile aus Rotguss und Edelstahl sowie Trinkwasser zugelassene Elastomere und
Kunststoffe
herausnehmbares Innenoberteil ´Top Entry´
VAV DIN-/DVGW - zugelassen nach DIN EN 13828,W 570
druckschlagfreier Betrieb, Laufzeit 90°, Motor (auf) 90 Sek., Feder (zu) 15 Sek.
Druckstufe PN 16
totraumfrei
2-Punkt-Steuerung
mit Stellungsrückmeldung (bei 24 V DC)
Antrieb in 45° Schritten auf dem Ventil positionierbar
Handbetrieb möglich
Ventil schließt bei Spannungsausfall
Beschreibung Figur 686 01 Figur 686 05
Drehmoment 7 Nm
Haltemoment 7 Nm
Laufzeit für 90° 90 sec. auf I 15 sec. zu
Spannung 24 V (+/- 20 %) (DC) 230 V~ (+/- 10 %) (AC), 50 Hz
Leistungsaufnahme während Stellfahrt 3,5 W / 5 VA 4,5 W / 7 VA
Leistungsaufnahme während Stillstand 2,5 W 3,5 W
Drehwinkel 90°
zul. Umgebungstemperatur bis 55 °C
zul. Umgebungsfeuchte < 85 % rF (relative Feuchte) ohne Kondensation
Schutzgrad IP54
Laufgeräusche < 30 dB(A)
Antriebsgewicht 1,3 kg 1,2 kg
Rückmeldung Stellungsrückmeldung 0...10 V
Anschlusskabel 0,9 m, 4 x 0,75 mm² 1,2 m, 2 x 0,75 mm²
Eigenschaften I Technische Daten
DE 1
4/60 – K410068601001-00 / 02.2023– ©www.kemper-group.com © www.kemper-group.com – 02.2023 / K410068601001-00 – 5/60
1.3
1.4
Maße
Werkstoffe
Beschreibung Figur 686 01 l686 05
Gehäuse Innenoberteil Rotguss und Edelstahl
Spindel Rotguss
Dichtelemente EPDM
Kupplungsstück Rotguss
Antriebsgehäuse Leichtmetallguss
Achsadapter Stahl
Flanschadapter Polyamid
Durchflussbegrenzer POM Hostaform
Beschreibung Figur 686 01 l686 05
Nennweite [DN] 15 20 25 32
Anschlussmaß (A1) [Zoll] G 3/4 G 1 G 1 1/4 G1 1/2
Durchmesser (D1) [mm] 18 22,5 29 35
Bauhöhe (H1) [mm] 110 110 112,5 115,5
Bauhöhe (H2) [mm] 25 25 28 31
Baulänge (L1) [mm] 73 73 88 93
Baulänge (L2) [mm] 150,3 150,3 150,3 150,3
Bautiefe (T1) [mm] 81 81 81 81
Innensechskant (SW1) [mm] 10 10 10 10
Eigenschaften I Technische Daten Eigenschaften I Technische Daten
1
Hinweis!
Die Empfehlungen aus den
Einbau- und Bedienungsanlei-
tungen der jeweiligen Systeme,
in welche das Ventil integriert
werden soll (z.B. KHS Mini-Systemsteuerung,
Leckage-Sicherheitssystem, KHS Timer-Set), sind
zu beachten.
Empfehlungen:
a) Vollstrom-Absperrventil (VAV)
Es wird empfohlen, das VAV vorab, ohne
den Stellantrieb, in die Rohrleitung einzu-
bauen, um den Stellantrieb vor Beschädi-
gung und Schmutz zu schützen.
Es ist darauf zu achten, dass das VAV span-
nungsfrei und in der vorgesehenen Fließ-
richtung (siehe Pfeilrichtung auf dem Gehäu-
se) in die Rohrleitung eingebaut wird.
b) Stellantrieb mit Federrückzug
Hinweis!
Vor der Montage des Stellantrie-
bes ist darauf zu achten, dass die
Grundstellung eingestellt ist.
Der Stellantrieb wird durch den
Federrückzug in Stellung „ZU“
ausgeliefert.
1 2
Stellantrieb ausrichten Stellantrieb aufstecken
Der Stellantrieb besitzt 8 Ausrichtstufen, die
in 45° Schritten ausrichtbar sind. Hierzu ist
die passende Stellung des Stellantriebes, je
nach Platzverhältnis, zu wählen.
Antrieb fest auf Konus aufdrücken.
6/60 – K410068601001-00 / 02.2023– ©www.kemper-group.com
Montage
DE 2
3
5
4
Grundstellung Ventil einstellen
Handbetrieb
Stellantrieb auf dem Ventil xieren
Grundstellung:
- Ventil geschlossen kontrollieren.
- Darauf achten, dass die Stellungsanzeige-
nut quer zur Rohrachse steht.
Das Ventil kann mittels beiliegender Kurbel
geöffnet werden. Dazu Kurbel in Sechskant
stecken und gegen den Uhrzeigersinn drehen.
Bei Bedarf kann diese Position mit einem
Kreuzschraubendreher xiert werden.
Fixierung des Stellantriebes mittels Sechs-
kant-Schlüssel SW 10 mm, Anzugsmoment
7….9 Nm.
Federrückzug am
Getriebe aufziehen
Getriebe
feststellen
6/60 – K410068601001-00 / 02.2023– ©www.kemper-group.com © www.kemper-group.com – 02.2023 / K410068601001-00 – 7/60
Montage Montage
2
8/60 – K410068601001-00 / 02.2023– ©www.kemper-group.com
Anschluss als 2-Punkt-Steuerung
3
3.1 Figur 686 01
BK = schwarz
RD = rot
GY = grau
PK = rosa, Stellungsrückmel-
dung 0...10 V
y0 = 0V = Ventil ZU
10V = Ventil voll AUF
Hinweis!
Die rote und graue Ader
müssen verbunden werden.
0V0V
RDRD GYGY PKPK
BKBK
auf - zuauf - zu
z.B. externerz.B. externer
SchalterSchalter
-
+
y0=0...10V
Einbausituation als Spülventil
DE
Hinweis!
Bei Einbau als endständiges Ventil, ist ein Durchflussmengenbegrenzer vorzusehen!
8/60 – K410068601001-00 / 02.2023– ©www.kemper-group.com © www.kemper-group.com – 02.2023 / K410068601001-00 – 9/60
3.2 Figur 686 05
Nach Anlegen der Spannung öffnet das Ventil, bis
die kraftabhängige Abschaltung erfolgt. Dabei
wird das Getriebe, mit dem bürstenlosen Gleich-
strommotor, angehalten und blockiert. Bei Ausfall
oder Abschalten der Spannung gibt der Motor das
Getriebe frei, so dass das Ventil über die Feder
geschlossen wird.

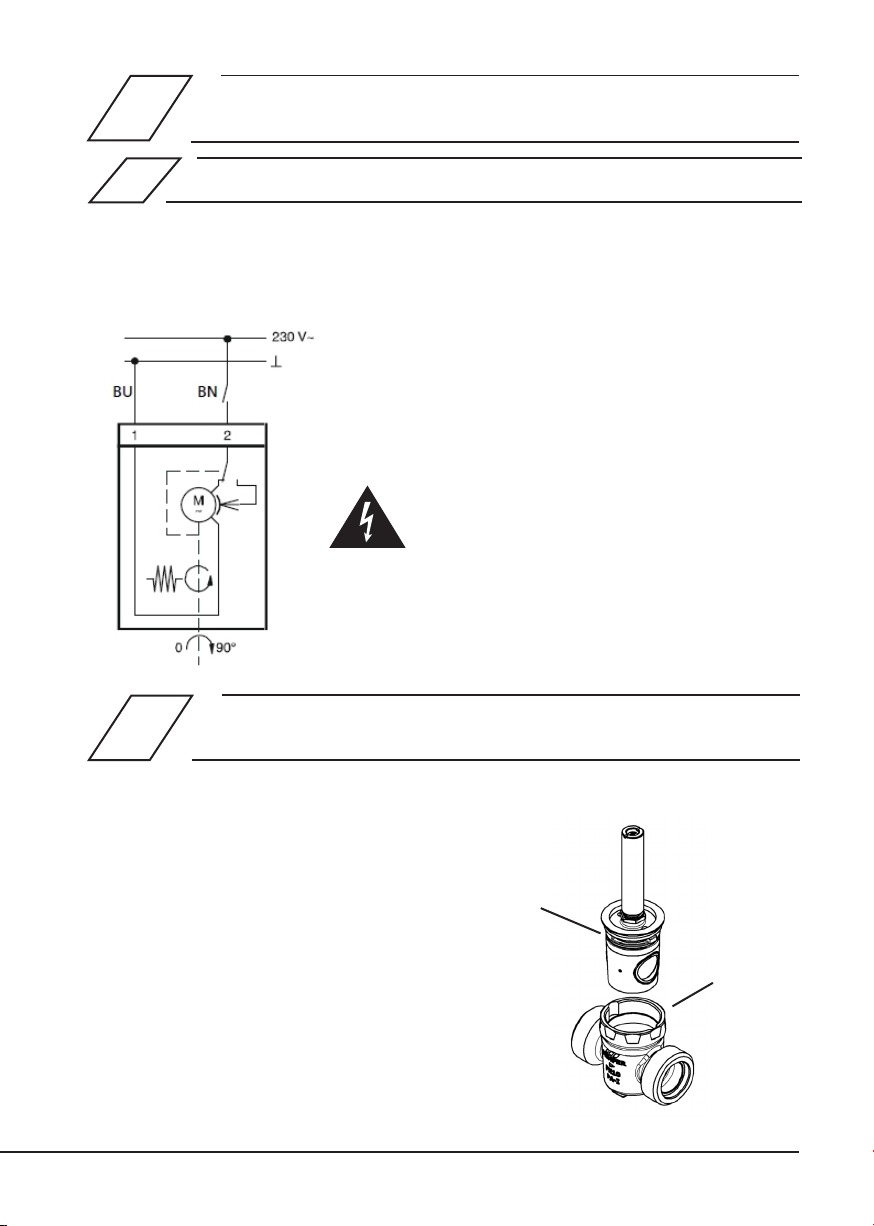

Anschlussplan:
BN = braun
BU = blau
Gefahr! Elektrischer Strom!
• Elektroarbeiten dürfen nur von autorisiertem Fach-
personal ausgeführt werden!
• Gehäuse darf nicht geöffnet werden!
• Bei Montage im Freien: Wir empfehlen, die Geräte
bei einer Montage außerhalb von Gebäuden zu-
sätzlich vor Witterungseinüssen zu schützen.
• Verletzungsgefahr durch Rückstellfeder.
Wartung
4
Nach DIN EN 806 Teil 5 ist eine jährliche Inspek-
tion durch den Betreiber durchzuführen.
Demontage des Oberteils
Die Demontage des Stellantriebs erfolgt in
umgekehrter Reihenfolge, wie unter Punkt 2
beschrieben. Oberteil (A) mit einem Maulschlüssel
SW 17 vom Gehäuse (1) lösen und entnehmen.
Körper und Dichtächen optisch überprüfen und
ggf. ersetzen.
Montage
Oberteil (A) in das Gehäuse (1) einsetzen und
bis zum Anschlag positionieren. Das Oberteil
wird mit einem Maulschlüssel SW 17 und einem
Anzugsmoment von 20 Nm angezogen. Montage
Stellantrieb wie unter Punkt 2 beschrieben.
1
A, B, C
Einbausituation als Spülventil Anschluss als 2-Punkt-Steuerung
3
Hinweis!
Bei Einbau als endständiges Ventil, ist ein Durchflussmengenbegrenzer vorzusehen!
Bei der vorliegenden Kabelliste handelt es sich
lediglich um Anwendungsbeispiele. Die exakte
Auslegung der entsprechenden Leitungen muss,
an Hand der Umgebungsbedingungen (Tempera-
tur, Häufung, Verlegeart, mechanische Belastung)
vor Ort, durch den Planer erfolgen.
Position Bezeichnung Bestellnr.
A Oberteil DN 15/20 E012068600020KP
B Oberteil DN 25 E012068600025KP
C Oberteil DN 32 E012068600032KP
Hinweis!
Gemäß VDE 0815: Die Angaben
von Signalübertragungsleitungen
hinsichtlich des Durchmessers ist
in mm aufgeführt.
* Möglicher Kabel-Typ bei fester Verlegung,
ohne machanische Belastung
** abgeschirmte Kabelzuleitung
Verkabelungshinweise für KHS Komponenten mit elektrischem Anschluss
6
Benennung Bestellnr.
Kabelquerschnitt/
-durchmesser
[mm²] [mm]
max.
Kabellänge
[m]
Kabel-
Typ*
KHS VAV-PLUS
Vollstromab-
sperrventil mit
Federrückzug-
Stellantrieb
(24 V)
68601015-032
3 x X mm²
(Spannungsversorgung)
+
2 x 2 x 0,80 mm **
(Stellungsrückmeldung)
700 (X=1,50)
1000 (X=2,50)
NYM-J
+
J-Y(ST)Y
KHS VAV-PlUS
Vollstromab-
sperrventil mit
Federrückzug-
Stellantrieb
(230 V)
68605015-032 3 x 1,50 mm² 1000 NYM-J
10/60 – K410068601001-00 / 02.2023– ©www.kemper-group.com
Ersatzteilliste Figur 686 01 l686 05
DE 5
Andere Handbücher für KHS VAV-PLUS
1
Dieses Handbuch passt für folgende Modelle
8
Inhaltsverzeichnis
Sprachen:
Andere Kemper Steuereinheit Handbücher
Kemper
Kemper Figure 708 Bedienungsanleitung
Kemper
Kemper ETA-THERM Bedienungsanleitung
Kemper
Kemper Protect BA Figure 366 Bedienungsanleitung
Kemper
Kemper KTS ComLog module Bedienungsanleitung
Kemper
Kemper 361 Bedienungsanleitung
Kemper
Kemper KHS 689 04 016 Bedienungsanleitung
Kemper
Kemper 5850001500 Bedienungsanleitung
Kemper
Kemper ETA-THERM 130 Bedienungsanleitung
Kemper
Kemper 619 01 Bedienungsanleitung
Kemper
Kemper kHS 686 00 Bedienungsanleitung
Kemper
Kemper 137 02 Bedienungsanleitung
Kemper
Kemper MULTI-FIX-PLUS 150 6G Bedienungsanleitung
Kemper
Kemper DUO 870 07 Bedienungsanleitung
Kemper
Kemper MULTI-THERM Bedienungsanleitung
Kemper
Kemper 7140G02000 Bedienungsanleitung
Kemper
Kemper 368 02 Bedienungsanleitung
Kemper
Kemper FROSTI Bedienungsanleitung
Kemper
Kemper Figure 150 6G Bedienungsanleitung
Kemper
Kemper 145 2G Bedienungsanleitung
Kemper
Kemper 689 04 025 Bedienungsanleitung
Beliebte Steuereinheit Handbücher anderer Marken
Festo
Festo Compact Performance CP-FB6-E Stücklistenhandbuch
Elo TouchSystems
Elo TouchSystems DMS-SA19P-EXTME Bedienungsanleitung
JS Automation
JS Automation MPC3034A Bedienungsanleitung
JAUDT
JAUDT SW GII 6406 Series Kurzanleitung
Spektrum
Spektrum Air Module System Bedienungsanleitung
BOC Edwards
BOC Edwards Q Series Bedienungsanleitung
