Kohler K-1160-CD Kurzanleitung

Roughing-In Guide

Bath Whirlpool

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA/Canada: 1-800-4KOHLER

México: 001-877-680-1310

kohler.com

K-1160-CD

Product Information

Applicable product:

Drop-in rim style, custom pump K-1160-CD

Fixture*:

Bathing well:

Basin area, bottom 52” (132.1 cm) x 38-3/4” (98.4 cm)

Basin area, top 61” (154.9 cm) x 46-1/4” (117.5 cm)

Weight 127 lbs (57.6 kg)

To overﬂow:

Water depth 15” (38.1 cm)

Capacity 96 gal (363.6 L)

* Approximate measurements for comparison only.

Pump: 1-speed 120 V 60 Hz 7.5 A

Minimum access panel

pump/control (required): 20″(50.8 cm) W x

15″(38.1 cm) H

Required Electrical Service

Dedicated circuit required, protected with a Class A

Ground-Fault Circuit-Interrupter (GFCI):

Pump/control 120 V, 15 A, 60 Hz

Locate the outlet behind the whirlpool and within 24″(61 cm)

of the pump.

Notes

Install this product according to the installation guide.

Floor support under this product must provide for a minimum of

39 lbs/square foot (188 kg/square meter) loading.

Pump must be relocated to custom position at the time of

installation. Provide adequate clearance.

This ﬁxture conforms to ANSI Standard Z124.1.2. All dimensions

are nominal.

1-1/2" OD

3" (7.6 cm)

60" (152.4 cm)

27-1/2" (69.9 cm)

135˚

Recommended faucet area

35"

(88.9 cm)

63"

(160 cm)

60"

(152.4 cm)

35"

(88.9 cm)

Pump/Control Access 29" (73.7 cm)

13-1/8"

(33.3 cm)

4-7/8"

(12.4 cm)

43-3/4"

(111.1 cm)

19-1/2"

(49.5 cm)

21"

(53.3 cm)

1/2" (1.3 cm)

2-7/8" (7.3 cm)

57-1/2"

(146.1 cm)

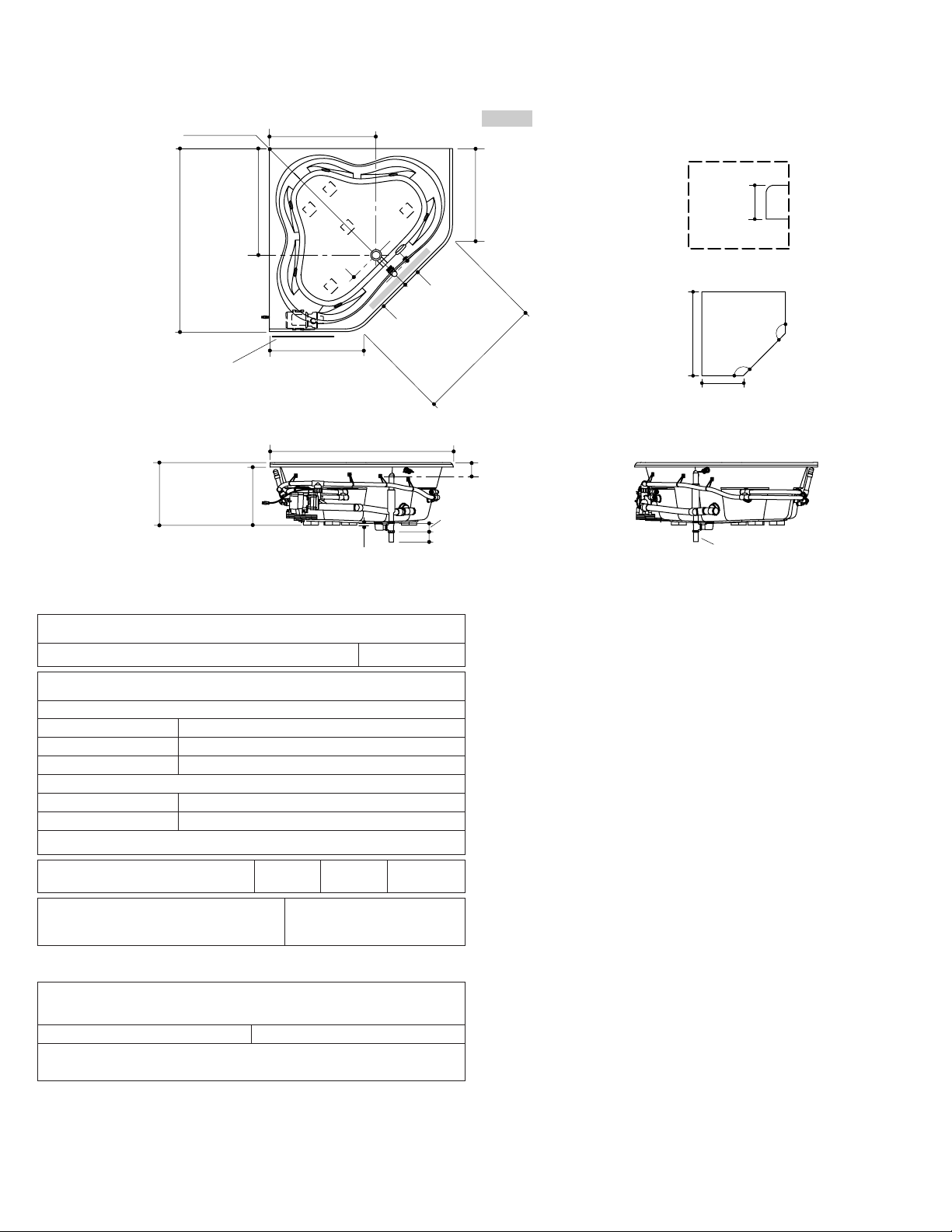

Drop-In Rim Style

Cut-Out Detail

Drop-In Rim Detail

1-1/2"

(3.8 cm)

No change in measurements if connected with

drain illustrated. (K-11677 or K-11677M)

29"

(73.7 cm)

1042006-1-C 2 Kohler Co.

Guide de raccordement

Baignoire à hydromassage

Information sur le produit

Produit applicable:

Style à rebord encastré, pompe personnalisée K-1160-CD

Appareil sanitaire*:

Bassin de baignoire:

Espace du bassin,

base 52″(132,1 cm) x 38-3/4″(98,4 cm)

Espace du bassin,

dessus 61″(154,9 cm) x 46-1/4″(117,5 cm)

Poids 127 lbs (57,6 kg)

Au trop-plein:

Profondeur d’eau 15” (38,1 cm)

Capacité 96 gal (363,6 L)

* Mesures approximatives pour comparaison uniquement.

Pompe: 1-vitesse 120 V 60 Hz 7,5 A

Panneau d’accès minimal à la

pompe/commande (obligatoire) : 20″(50,8 cm) l x

15″(38,1 cm) H

Branchement électrique requis

Circuit dédié requis, protégé par un Disjoncteur Différentiel de

Classe A (GFCI):

Pompe/commande 120 V, 15 A, 60 Hz

Localiser la prise de courant derrière la baignoire à

hydromassage, à moins de 24″(61 cm) de la pompe.

Remarques

Installer ce produit selon le guide d’installation.

Le support du sol sous ce produit doit pouvoir soutenir une charge

minimale de 39 lbs/pied carré (188 kg/mètre carré).

La pompe doit être relocalisée à l’emplacement personnalisé au

moment de l’installation. Prévoir un dégagement adéquat.

Ce meuble est conforme au standard ANSI Z124.1.2. Toutes les

dimensions sont nominales.

Ø Ext. 1-1/2"

3" (7,6 cm)

60" (152,4 cm)

27-1/2" (69,9 cm)

135˚

Emplacement recommand du robinet

Aucun changement des mesures n'est nécessaire si

connecté au drain illustré. (K-11677 ou K-11677M)

1-1/2"

(3,8 cm)

Détail de l'encastrement

57-1/2"

(146,1 cm)

Détail de la découpe du

style rebord intérieur

2-7/8" (7,3 cm)

43-3/4"

(111,1 cm)

4-7/8"

(12,4 cm)

13-1/8"

(33,3 cm)

29" (73,7 cm)

35" (88,9 cm)

63"

(160 cm)

60"

(152,4 cm)

35"

(88,9 cm)

29" (73,7 cm)

Accès à la

pompe/contrôle

21"

(53,3 cm)

19-1/2"

(49,5 cm)

1/2" (1,3 cm)

Kohler Co. 3 1042006-1-C

Diagrama de instalación

Bañera de hidromasaje

Información sobre el producto

Producto correspondiente:

Estilo con borde de sobreponer, bomba a la

medida K-1160-CD

Producto*:

Área de la bañera:

Área del fondo 52” (132,1 cm) x 38-3/4” (98,4 cm)

Área superior 61” (154,9 cm) x 46-1/4” (117,5 cm)

Peso 127 lbs (57,6 kg)

Al rebosadero:

Profundidad del

agua 15” (38,1 cm)

Capacidad 96 gal (363,6 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Bomba: 1-velocidad 120 V 60 Hz 7,5 A

Panel de acceso mínimo para la

bomba/control (se requiere): 20″(50,8 cm) de ancho x

15″(38,1 cm) de alto

Requisitos eléctricos

Requiere un circuito dedicado, protegido con un interruptor de

circuito con pérdida a tierra (GFCI) de Clase A:

Bomba/control 120 V, 15 A, 60 Hz

Coloque el tomacorriente detrás de la bañera de hidromasaje y

a menos de 24″(61 cm) de la bomba.

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de este producto debe poder soportar

una carga mínima de 39 lbs/pie cuadrado (188 kg/metro

cuadrado).

Durante la instalación, es necesario cambiar el lugar de instalación

de la bomba a la posición a la medida. Deje el espacio libre

adecuado.

Este producto cumple con la norma Z124.1.2 de ANSI. Todas las

dimensiones son nominales.

1-1/2" D.E.

3" (7,6 cm)

60" (152,4 cm)

27-1/2" (69,9 cm)

135˚

Detalle de la abertura de los

modelos con borde de sobreponer

Detalle del borde

de sobreponer

Área recomendada para la grifería

No es necesario cambiar las medidas si se conecta

con el desagüe ilustrado. (K-11677 o K-11677M)

Acceso a la

bomba/control

1-1/2"

(3,8 cm)

57-1/2"

(146,1 cm)

4-7/8"

(12,4 cm)

13-1/8"

(33,3 cm)

63"

(160 cm)

60"

(152,4 cm)

35"

(88,9 cm)

21"

(53,3 cm)

19-1/2"

(49,5 cm)

2-7/8" (7,3 cm)

43-3/4"

(111,1 cm)

29" (73,7 cm)

35" (88,9 cm)

1/2" (1,3 cm)

Kohler Co. 4 1042006-1-C
