Kohler K-1257 Kurzanleitung

Roughing-In Guide

Drop-in Bath With Airjets

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

K-1257

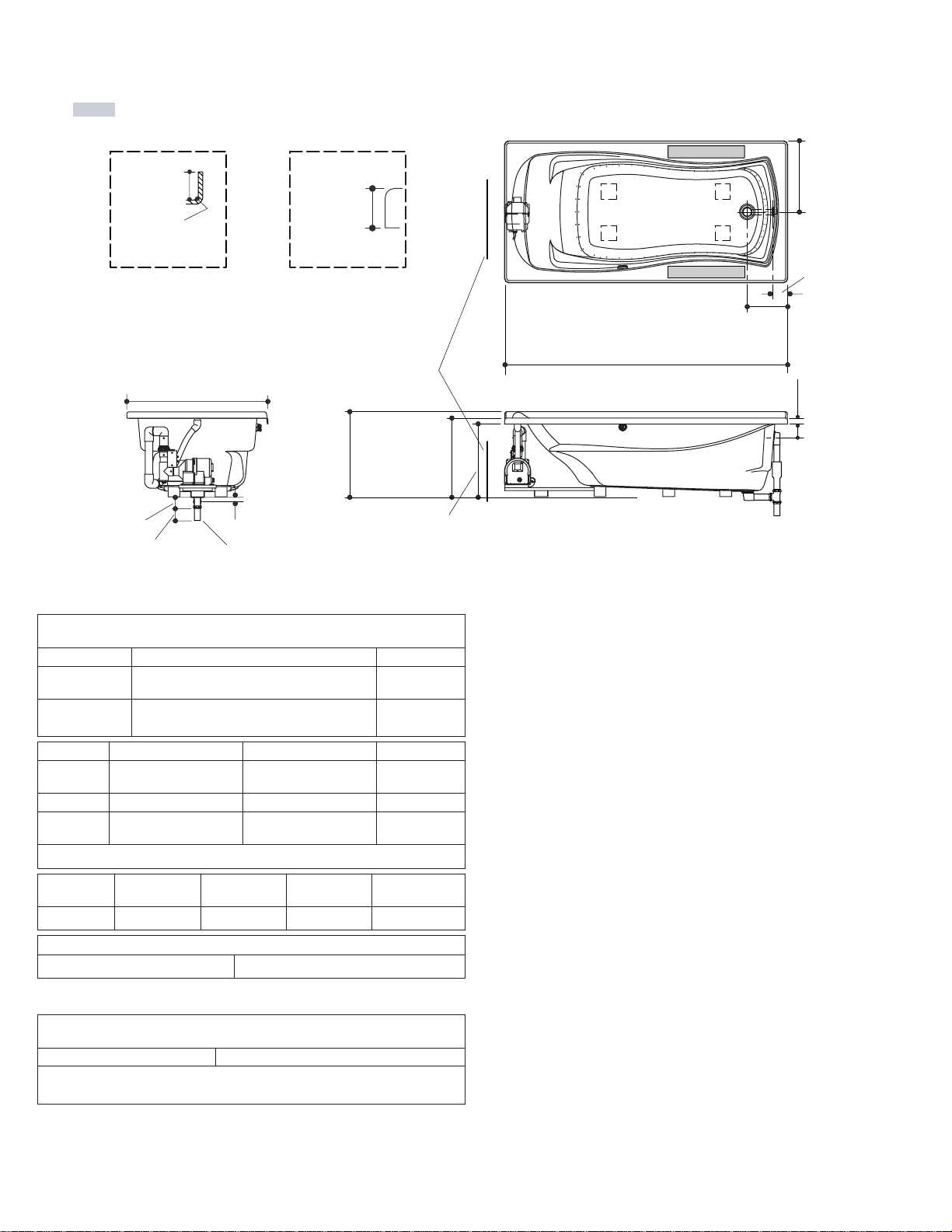

Product Information

Mexico products have an Mafter the ﬁrst sequence of

numbers (such as K-12345M).

K-1257-G Bath with airjets, without ﬂange shown

K-1257-

GLF Bath with airjets, with integral

ﬂange, left drain not shown

K-1257-

GRF Bath with airjets, with integral

ﬂange, right drain shown

Fixture:* basin area top area weight

Bathing

well 50″(127 cm) x 24″

(61 cm) 65″(165.1 cm) x

27″(68.6 cm) 102 lbs

(47.2 kg)

water depth capacity

overﬂow 14″(35.6 cm) 72 gal.

(272.5 L)

* Approximate measurements for comparison only.

Blower

motor: Heater Voltage Frequency Amperage

1 HP 300 W 120 V 60 Hz 5 A

Included components:

Drop-in cut-out 70″(177.8 cm) x 34″(86.4 cm)

Required Electrical Service

Dedicated circuit required, protected with Class A

Ground-Fault Circuit-Interrupter (GFCI):

Blower motor: 120 V, 15 A, 60 Hz

Blower motor is supplied with a 24″(61 cm) grounding-type

plug-in cord.

Notes

Install this product according to the installation guide.

Fixture dimensions are nominal and conform to tolerances in ANSI

Standard Z124.1.

Floor support under bath must provide for a minimum of 80

lbs/square foot (390 kg/square meter).

A blower motor access panel is required.

If used, the optional apron must be installed before the ﬁnished

ﬂoor and wall materials are installed.

If installing a rim-mount faucet, make sure there is no interference

with drain overﬂow and circulating system before drilling any

holes. Consult local and national codes for minimum air gap

requirements if installing a spout on the faucet deck.

1-1/2"

(3.8 cm)

36" (91.4 cm) 72" (182.9 cm)

1" (2.5 cm)

3" (7.6 cm) 1-1/2" O.D.

2-7/8"

(7.3 cm)

Blower Access

20" (50.8 cm)

K-1257-GRF

& K-1257-G

18-1/2" (47 cm)

K-1257-G

18"

(45.7 cm)

10-1/4"

(26 cm)

1-13/16"

(4.6 cm)

21-1/4"

(54 cm)

K-1257-GRF

1-1/4"

(3.2 cm)

20" (50.8 cm) W x

15" (38.1 cm) H

3-1/2"

(8.9 cm)

No change in measurements with drain

shown. (K-7166-AF or K-7166M-AF)

Integral Flange Detail Drop-In Rim Detail

1-1/4"

(3.2cm)

1/2"R.

(1.3cm)

Recommended faucet area.

1040051-1-A 2 Kohler Co.

Guide de Raccordement

Baignoire à Jets d’Air Encastrable

Information sur le Produit

Les produits mexicains ont un Maprès la première séquence

de chiffres (tel que K-12345M).

K-1257-G Baignoire à jets d’air, sans bride illustré

K-1257-

GLF Baignoire à jets d’air, avec bride

intégrale, drain gauche non

illustré

K-1257-

GRF Baignoire à jets d’air, avec bride

intégrale, drain droit illustré

Meuble:* espace de la

cuve espace supérieur poids

Cuve de

baignoire

50″(127

cm)x24″

(61 cm)

65″(165,1 cm) x 27″

(68,6 cm) 102 lbs

(47,2 kg)

profondeur

de l’eau capacité

Au trop

plein 14″(35,6

cm) 72 gal.

(272,5 L)

* Mesures approximatives pour comparaison seulement.

Moteur-

Souffleur: Chauffage Voltage Fréquence Ampérage

1 CV 300 W 120 V 60 Hz 5 A

Composants inclus :

Mesures de la découpe 70″(177,8 cm) x 34″(86,4 cm)

Service Electrique Requis

Circuit dédié requis, protégé par un Disjoncteur Différentiel de

Classe A (GFCI):

Moteur-Souffleur: 120 V, 15 A, 60 Hz.

Le moteur-souffleur comprend un câble électrique de masse de

24″(61 cm).

Remarques

Installer ce produit selon le Guide d’Installation.

Les dimensions du meubles sont nominales et conformes aux

tolérances selon la norme ANSI Standard Z124.1.

Le support du sol sous la baignoire doit pouvoir soutenir une

charge minimale de 80 lbs/pi carré (390 Kg/m2).

Un panneau d’accès au moteur-souffleur est requis.

Le bandeau optionnel doit être installé avant le sol ﬁni et les

matériels du mur.

Si vous installez un robinet sur rebord, s’assurer qu’il n’y ait pas

d’interférence avec le trop plein du drain et le système de

circulation avant de percer les trous. Se reporter aux codes

nationaux et locaux pour les normes d’écart minimal anti-retour, si

vous installez le bec sur l’espace de pose du robinet.

1-1/2"

(3,8 cm)

36" (91,4 cm) 72" (182,9 cm)

1" (2,5 cm)

3" (7,6 cm) Ø 1-1/2" Ext.

2-7/8"

(7,3 cm)

Accès Souffleur

20" (50.8 cm)

K-1257-GRF

& K-1257-G

18-1/2" (47 cm)

K-1257-G

18"

(45,7 cm)

10-1/4"

(26 cm)

1-13/16"

(4,6 cm)

21-1/4"

(54 cm)

K-1257-GRF

1-1/4"

(3,2 cm)

20" (50.8 cm) W x

15" (38.1 cm) H

3-1/2"

(8,9 cm)

Pas de changement de mesures pour le

drain montré. (K-7166-AF or K-7166M-AF)

1-1/4"

(3,2cm)

1/2"R.

(1.3cm)

Détail de la

Bride Intégrée Détail du

Rebord Intérieur

Emplacement recommandé du robinet.

Kohler Co. 3 1040051-1-A

Diagrama de instalación

Bañera empotrada con inyectores de aire

Información sobre el producto

Los productos para México tienen una Mtras la primera

secuencia de números (por ejemplo, K-12345M).

K-1257-G Bañera con inyectores de aire, sin

reborde ilustrada

K-1257-

GLF Bañera con inyectores de aire y

reborde integral, desagüe a la

izquierda

ilustrada

K-1257-

GRF Bañera con inyectores de aire y

reborde integral, desagüe a la

derecha

ilustrada

Aparato

sanitario:* área de la pileta área superior peso

Área de la

bañera 50″(127 cm) x 24″

(61 cm) 65″(165,1 cm) x

27″(68,6 cm) 102 lbs

(47,2 kg)

profundidad del

agua capacidad

rebosadero 14″(35,6 cm) 72 gal.

(272,5 L)

* Dimensiones aproximadas sólo para comparar.

Motor

soplador: Calentador Voltaje Frecuencia Amperaje

1 CV 300 W 120 V 60 Hz 5 A

Componentes incluidos:

Abertura para las

instalaciones empotradas 70″(177,8 cm) x 34″(86,4 cm)

Requisitos eléctricos

Requiere un circuito dedicado, protegido con un interruptor de

circuito accionado por corriente de pérdida a tierra (GFCI) de

Clase A:

Motor soplador: 120 V, 15 A, 60 Hz

El motor soplador incluye un cable de 24″(61 cm) con enchufe

de conexión a tierra.

Notas

Instale este producto conforme a la guía de instalación.

Las dimensiones de los aparatos sanitarios son nominales y

cumplen con las tolerancias de la norma Z124.1 de ANSI.

El soporte del piso debajo de la bañera debe poder sostener una

carga mínima de 80 libras/pie cuadrado (390 kg/metro cuadrado).

Es necesario instalar un panel de acceso al motor soplador.

De ser empleado, el faldón opcional debe instalarse antes que el

piso acabado y los materiales de la pared.

En caso de instalar la grifería en el reborde, asegúrese de que no

interﬁera con el rebosadero de desagüe y el sistema de circulación

antes de perforar los oriﬁcios. Consulte los códigos locales y

nacionales para obtener los requisitos mínimos de espacio libre en

caso de instalar el surtidor sobre la cubierta para la grifería.

1-1/2"

(3,8 cm)

36" (91,4 cm) 72" (182,9 cm)

1" (2,5 cm)

3" (7,6 cm) 1-1/2" D.E.

2-7/8"

(7,3 cm)

Acceso al soplador

20" (50,8 cm)

K-1257-GRF y

K-1257-G

18-1/2" (47 cm)

K-1257-G

18"

(45,7 cm)

10-1/4"

(26 cm)

1-13/16"

(4,6 cm)

21-1/4"

(54 cm)

K-1257-GRF

1-1/4"

(3,2 cm)

20" (50,8 cm) de ancho x

15" (38,1 cm) de alto

3-1/2"

(8,9 cm)

No es necesario cambiar las medidas con el

desagüe ilustrado. (K-7166-AF o K-7166M-AF)

1-1/4"

(3,2cm)

1/2"R.

(1,3cm)

Detalle del

reborde integral Detalle del

reborde empotrado

Área recomendada para la grifería.

Kohler Co. 4 1040051-1-A
