Kohler K-1457 Kurzanleitung

Roughing-In Guide

Acrylic Bath Whilrpool

with Relax Package

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

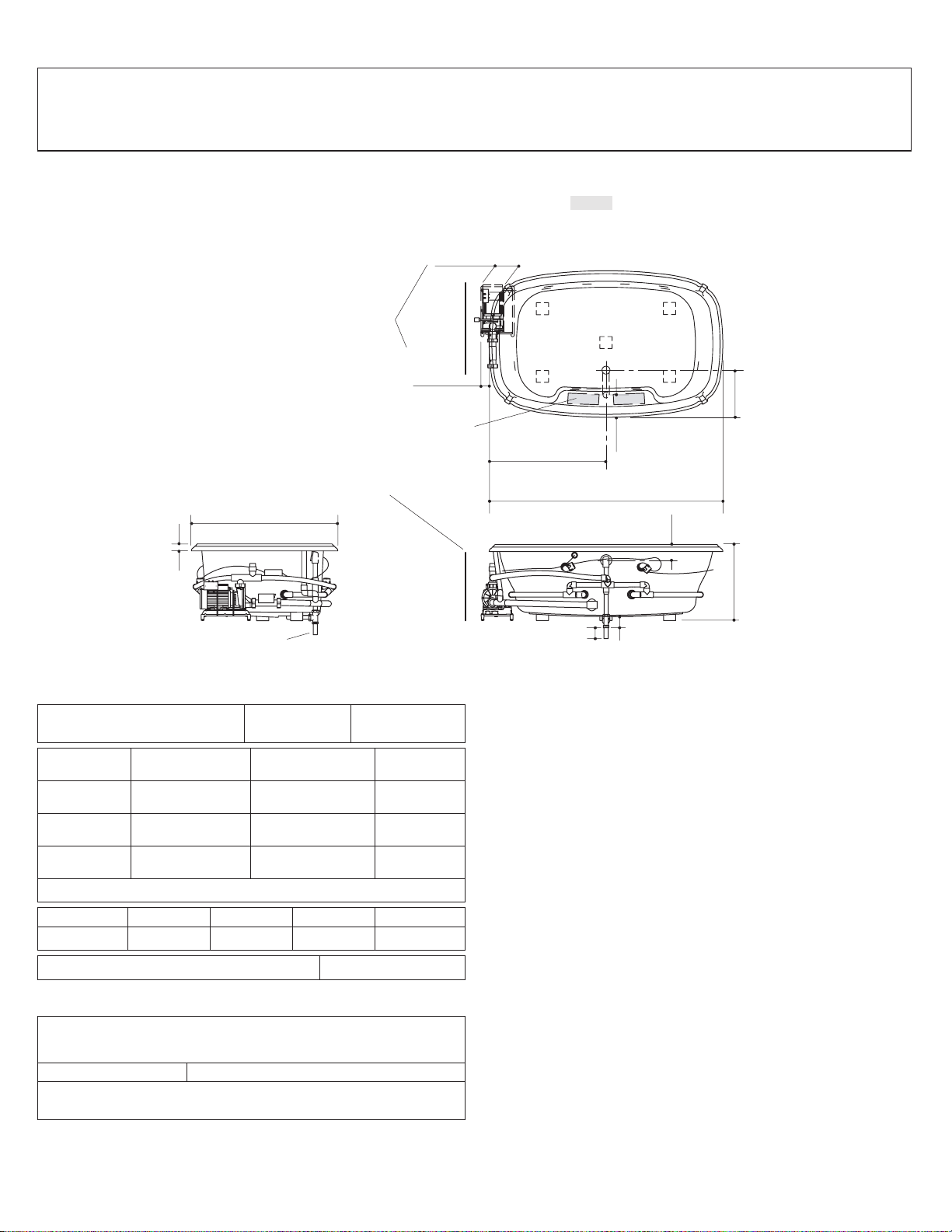

K-1457

Product Information

Bath whirlpool with Relax

package K-1457-CT shown

Fixture:* basin area top area weight

Bathing

well 50″(127 cm) x 29″

(73.7 cm) 61″(154.9 cm) x

32″(81.3 cm) 130 lbs.

(59 kg)

water depth capacity

overﬂow 16″(40.6 cm) 100 gal. (378.5 L)

* Approximate measurements for comparison only.

Pump Heater Voltage Frequency Amperage

1.5 HP 1.5 kW 240 V 50/60 Hz 11 A

Cut-out template 113311-7

Required Electrical Service

Dedicated circuit required, protected with a Class A

Ground-Fault Circuit-Interrupter (GFCI) or Earth-Leakage

Circuit-Breaker (ELCB):

Pump/control 220-240 V, 20 A, 50/60 Hz

Locate the outlet behind the whirlpool and within 24″(61 cm)

of the pump.

Installation Notes

NOTE: Pump protrusion beyond rim.

Install this product according to the installation guide.

Floor support under whirlpool must provide for a minimum of

1850 lbs. (839.1 kg).

Hot water supply should be 70% of capacity or greater.

Installations will vary.

If installing a rim mount faucet, make sure there is no interference

with drain overﬂow and circulating system before drilling any

holes. Consult local and national codes for minimum air gap

requirements if installing a spout on the faucet deck.

Fixture conforms to ANSI Standard Z124.1. All dimensions are

nominal.

1-1/2" O.D.

42" (106.7 cm)

13-1/2"

(34.3 cm)

6-1/2"

3-1/2"

(8.9 cm)

2-7/8" (7.3 cm)

3" (7.6 cm)

22"

(55.9 cm)

3" (7.6 cm) x 24" (61 cm)

Flat Faucet Deck

(5 cm)

Note: Pump/piping protrudes beyond rim.

5-1/4"

(13.3 cm)

33-1/2"

67" (170.2 cm)

2-1/2"

(6.4 cm)

(16.5 cm)

(85.1 cm)

Pump/Control Access

No change in measurements with drain

shown. (K-7161-AF or K-7161M-AF)

34" (86.4 cm) W x

15" (38.1 cm) H Min.

Recommended faucet area.

1023226-1-C 2 Kohler Co.

Plan de Raccordement

Baignoire acrylique à hydromassage/système de balnéothérapie

Informations sur le produit

Baignoire à hydromassage

avec système de

balnéothérapie

K-1457-CT illustré

Appareil

sanitaire:* espace de la cuve espace

supérieur poids

Cuve de

baignoire 50″(127 cm) x 29″

(73,7 cm) 61″(154,9

cm)x32″

(81,3 cm)

130 lbs. (59

kg)

profondeur de l’eau capacité de

débit

Au trop

plein 16″(40,6 cm) 100 gal.

(378,5 L)

* Mesures approximatives pour comparaison seulement.

Pompe Chauffage Voltage Fréquence Ampérage

1,5 CV 1,5 kW 240 V 50/60 Hz 11 A

Gabarit de découpe 113311-7

Branchement électrique requis

Un circuit séparé est requis, protégé par un disjoncteur

différentiel de classe A : (GFCI) ou disjoncteur de mise à la

terre (ELCB) :

Commande de

pompe 220-240 V, 11 A, 50/60 Hz

Placez la prise de courant derrière la baignoire à

hydromassage, à moins de 24″(61 cm) de la pompe.

Notes pour l’Installation

REMARQUE : Pompe dépassant du bord.

Installez ce produit selon la notice d’installation.

Le support au sol sous la baignoire à hydromassage doit pouvoir

soutenir une charge minimale de 1850 lbs. (839,1 kg).

L’alimentation en eau chaude doit être de 70% de la capacité ou

plus. Les montages peuvent varier.

Si le robinet est posé sur le rebord de la baignoire, assurez-vous

qu’il n’y a aucune interférence avec la vidange, le trop plein et le

système de circulation avant de percer un trou. Consultez les codes

locales et nationales pour connaître les prescriptions minimales sur

l’espace à garder si vous installez le bec sur l’espace de pose du

robinet.

L’appareil est conforme à la norme ANSI Z124.1. Toutes les

dimensions sont nominales.

Ø Ext. 1-1/2"

42"(106,7 cm)

13-1/2"

(34,3 cm)

6-1/2"

3-1/2"

(8,9 cm)

2-7/8" (7,3 cm)

3" (7,6 cm)

22"

(55,9 cm)

3" (7,6 cm) x 24" (61 cm)

Rebord de robinet plat

Accès à la pompe/à la commande

2" (5,1 cm)

Remarque : la pompe/le tuyau dépassent

du bord.

5-1/4"

(13,3 cm)

33-1/2"

67" (170,2 cm)

2-1/2"

(6,4 cm)

(16,5 cm)

(85,1 cm)

Aucune modification des mesures n'est

nécessaire avec la vidange représentée.

(K-7161-AF ou K-7161M-AF)

34" (86,4 cm) L x

15" (38,1 cm) H Min.

Zone recommandée pour le robinet

Kohler Co. 3 1023226-1-C

Diagrama de instalación

Bañera de hidromasaje acrílica con sistema de relajación

Información sobre el producto

Bañera de hidromasaje con

sistema de relajación K-1457-CT ilustrado

Aparato

sanitario:* área de la pileta área superior peso

Área de la

bañera 50″(127 cm)

x29″(73,7 cm) 61″(154,9 cm)

x32″(81,3 cm) 130 libras

(59 kg)

profundidad del

agua capacidad

rebosadero 16″

(40,6 cm) 100 galones

(378,5 L)

* Dimensiones aproximadas sólo para comparar.

Bomba Calentador Voltaje Frecuencia Amperaje

1,5 CV 1,5 kW 240 V 50/60 Hz 11 A

Plantilla de la abertura 113311-7

Requisitos eléctricos

Requiere un circuito dedicado protegido con un interruptor de

circuito accionado por corriente de pérdida a tierra (GFCI) de

clase A:

Bomba/control 220-240 V, 11 A, 50/60 Hz

Coloque el tomacorriente detrás de la bañera de hidromasaje y

a24″(61 cm) de la bomba.

Notas para la instalación

NOTA: La bomba sobresale del reborde.

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de la bañera de hidromasaje debe poder

sostener como mínimo 1850 libras (839,1 kg).

El suministro de agua caliente debe llegar al 70% de capacidad o

más. Varía según la instalación.

Si la grifería se va a instalar en el reborde, asegúrese de que no

haya interferencias con el rebosadero de desagüe y el sistema de

circulación antes de perforar los oriﬁcios. Consulte los códigos

locales y nacionales para obtener los requisitos mínimos de espacio

libre si el surtidor se va a instalar sobre la cubierta para la grifería.

El aparato sanitario cumple con lo establecido por el estándar de

ANSI Z124.1. Todas las dimensiones son nominales.

1-1/2" D.E.

42" (106,7 cm)

2-7/8" (7,3 cm)

3" (7,6 cm)

3" (7,6 cm) x 24" (61 cm)

Cubierta plana para la grifería

Acceso a la bomba/control

67" (170,2 cm)

2" (5,1 cm)

Nota: La bomba/tubos

sobresalen del reborde.

5-1/4"

(13,3 cm)

6-1/2"

(16,5 cm)

3-1/2"

(8,9 cm)

13-1/2"

(34,3 cm)

22"

(55,9 cm)

33-1/2"

(85,1 cm)

2-1/2"

(6,4 cm)

No es necesario cambiar las medidas con el

desagüe ilustrado. (K-7161-AF o K-7167M-AF)

34" (86,4 cm) de ancho x

15" (38,1 cm) de alto Mín.

Área recomendada para la grifería.

Kohler Co. 4 1023226-1-C
