Kohler Mariposa K-1242-LA Kurzanleitung

Roughing-In Guide

Guide de raccordement

Diagrama de instalación

Acrylic Bath with Integral Apron

Baignoire en acrylique avec bandeau intégré

Bañera acrílica con faldón integral

K-1242-LA, K-1242-RA

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de M

corresponden a México (Ej. K-12345M)

1087854-1-A

Information/Information/Información

Applicable product:/Produit applicable:/Producto correspondiente:

Integral apron, left drain/Bandeau intégré, drain gauche/Faldón integral,

desagüe a la izquierda K-1242-LA

Integral apron, right drain/Bandeau intégré, drain droit/Faldón integral,

desagüe a la derecha K-1242-RA

Fixture*:/Appareil sanitaire*:/Producto*:

Bathing well:/Bassin de la baignoire:/Área de la bañera:

Basin area, bottom/Espace du bassin, base/Área del fondo 46″(116.8 cm) x

24″(61 cm)

Basin area, top/Espace du bassin, dessus/Área superior 54″(137.2 cm) x

27″(68.6 cm)

Weight/Poids/Peso 62 lbs (28.1 kg)

To overﬂow/Au trop plein/Al rebosadero

Water depth/Profondeur d’eau/Profundidad del agua 14″(35.6 cm)

Capacity/Capacité/Capacidad 63 gal (238.5 L)

* Approximate measurements for comparison only./* Mesures approximatives pour

comparaison uniquement./* Dimensiones aproximadas sólo para ﬁnes de comparación.

Recommended faucet area

No change in measurements if connected with

drain illustrated. (K-7161-AF)

Aucun changement des mesures n'est nécessaire

si connecté au drain illustré. (K-7161-AF)

No es necesario cambiar las medidas si se

conecta con el desagüe ilustrado. (K-7161-AF)

Área recomendada para la grifería

Emplacement recommandé du robinet

1/2" (1.3 cm) R. Max/Max/Máx

1-1/4"

(3.2 cm)

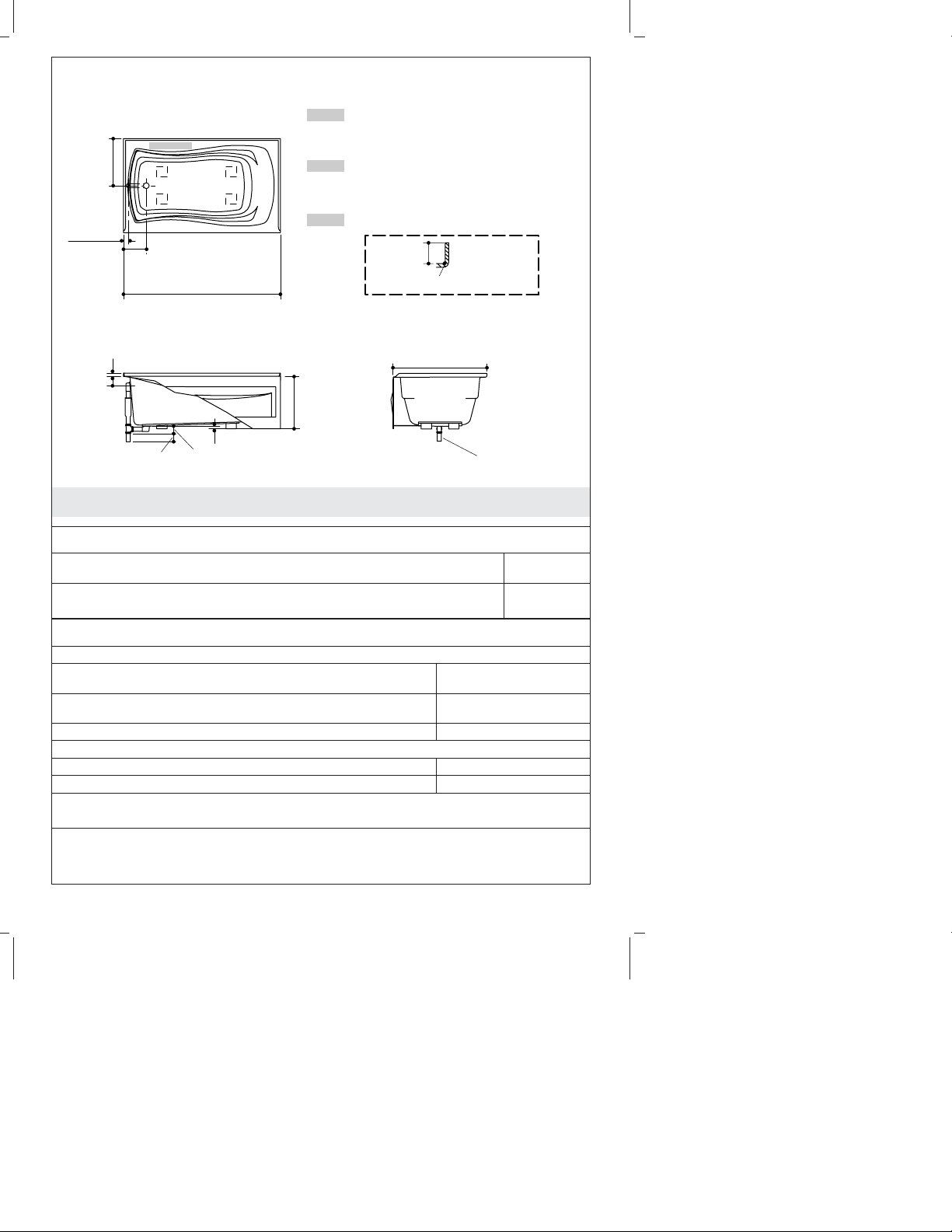

Integral Flange Detail

Détail de la bride intégrée

Detalle del reborde integral

3" (7.6 cm)

1" (2.5 cm)

2-7/8" (7.3 cm)

1-1/2" OD

Ø Ext. 1-1/2"

1-1/2" D.E.

1-1/4" (3.2 cm)

60" (152.4 cm)

36" (91.4 cm)

18"

(45.7 cm)

1-11/16"

(4.3 cm)

8-11/16"

(22.1 cm)

3-1/2"

(8.9 cm) 20"

(50.8 cm)

1087854-1-A 2 Kohler Co.

Notes

Install this product according to the installation guide.

Floor support under bath must provide for minimum of 41 lbs/square foot (200

kg/square meter) loading.

If installing a rim-mount faucet, make sure there is no interference with the drain

overﬂow before drilling any holes. Consult local and national codes for minimum air gap

requirements if installing a spout on the faucet deck.

Fixture conforms to ANSI Standard Z124.1.2. All dimensions are nominal.

Remarques

Installer ce produit selon le guide d’installation.

Le support de plancher sous la baignoire doit pouvoir soutenir une charge minimale de

41 lbs/pied carré (200 kg/m2).

Lorsqu’on installe un robinet sur rebord, s’assurer qu’il n’y ait pas d’interférence avec le

trop plein du drain avant de percer des trous. Consulter les codes nationaux et locaux

pour les exigences d’espace d’air minimum lors de l’installation d’un bec sur le comptoir

du robinet.

L’appareil sanitaire est conforme à la norme Standard ANSI Z124.1.2. Toutes les

dimensions sont nominales.

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de la bañera debe poder soportar una carga mínima de 41

lbs/pie cuadrado (200 kg/metro cuadrado).

Si la grifería se va a instalar en el borde, veriﬁque que no haya interferencias con el

rebosadero de desagüe antes de perforar los oriﬁcios. Consulte los códigos locales y

nacionales para obtener los requisitos mínimos de separación al instalar un surtidor en la

superﬁcie plana para la grifería.

El producto cumple con la norma Z124.1.2. del ANSI. Todas las dimensiones son

nominales.

Kohler Co. 3 1087854-1-A

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com
