Installation Guide

Drop-in or Freestanding Cast Iron Bath

Français, page “Français-1”

Español, página “Español-1”

P50202-00 P50203-00

1008431-2-A

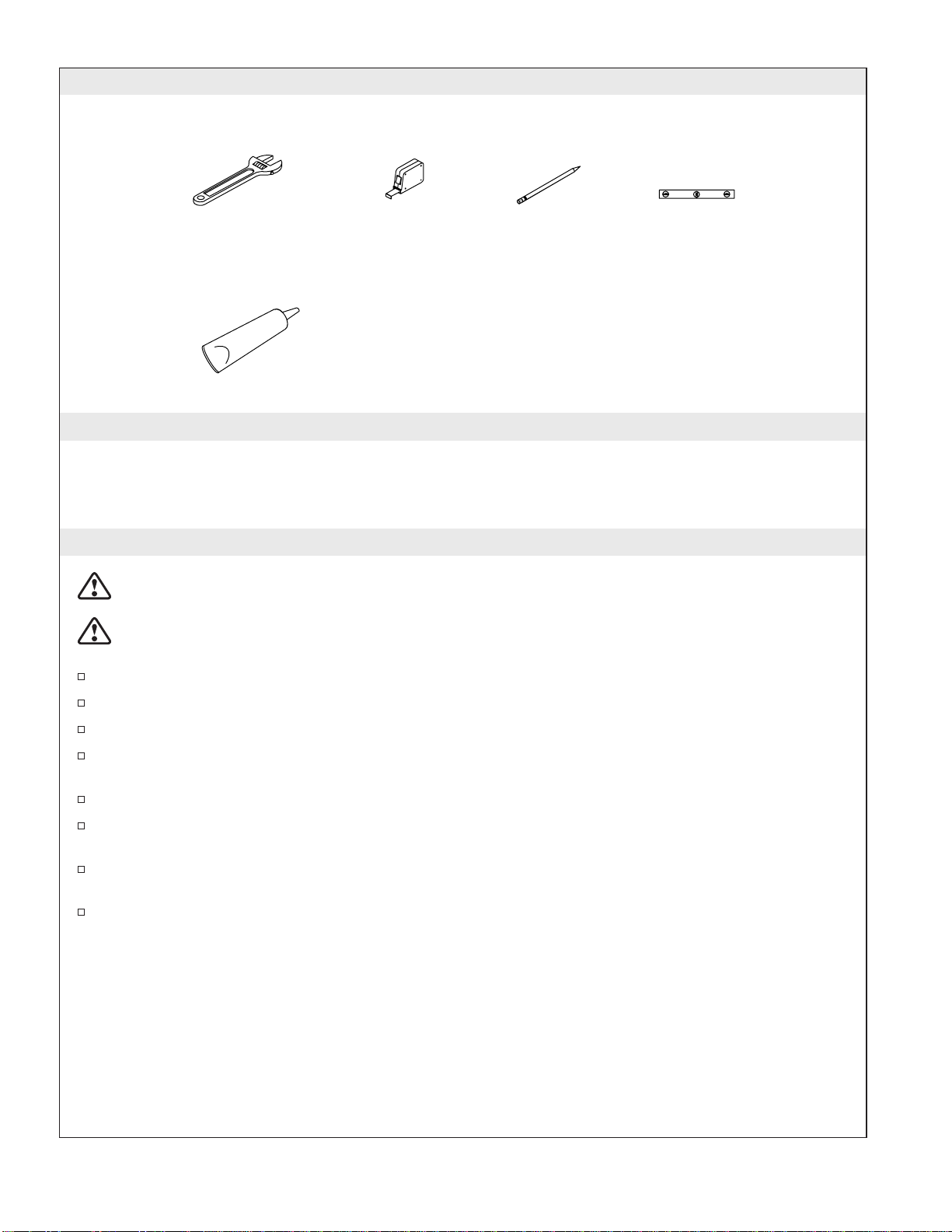

Tools and Materials

Thank You For Choosing Kallista Company

We appreciate your commitment to Kallista quality. Please take a few minutes to review this manual before

you start installation. If you encounter any installation or performance problems, please don’t hesitate to

Kallista.

Before You Begin

CAUTION: Risk of personal injury. Cast iron baths are extremely heavy. Obtain sufficient help to

carefully lift or move the bath.

CAUTION: Risk of product or property damage. Do not support the bath by the rim. Provide

adequate support under the feet.

Observe all local plumbing and building codes.

Carefully inspect the bath for damage before installing.

Ensure proper access to the ﬁnal plumbing connections before installing the bath.

This guide includes instructions for both freestanding and drop-in installation. Follow the

instructions that apply to your particular installation.

Provide properly dimensioned framing for drop-in installations.

Install the bath to an adequately supported, level subﬂoor. Consider using shims if the ﬂoor is

uneven.

To simplify future maintenance, ensure all plumbing connections around the bath are easily

accessible.

This bath conforms to ANSI Standard A112.19.1. All dimensions are nominal.

Plus:

• Conventional woodworking tools and materials

• Drop cloth

• Metal shims

• Rags

• 2x4's or 2x6's

Pencil Level

Adjustable

Wrench Tape

Measure

Sealant

1008431-2-A 2 Kallista

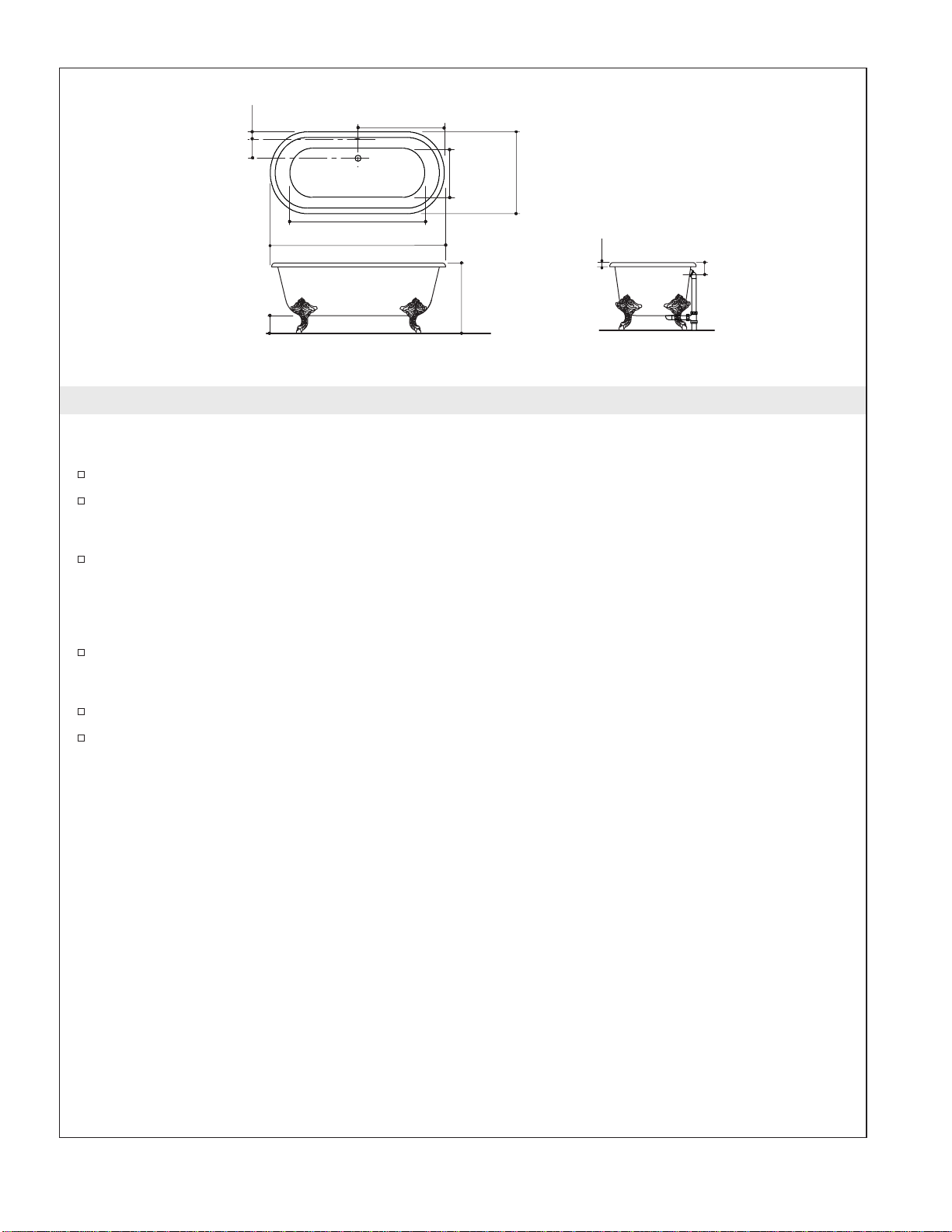

1. Prepare the Site

NOTE: Make sure the ﬂoor will support a minimum of 1140 lbs (517 kg). This is the combined weight of

the water-ﬁlled bath with one bather.

Make sure the ﬂooring offers adequate support for your bath.

Verify the subﬂoor is ﬂat and level.

For drop-in or raised-deck installations:

Frame the ﬂoor or construct 2x4 or 2x6 stud framing according to the roughing-in information.

Ensure that there is a 1/16″(2 mm) gap between the ﬁnished deck/ﬂoor surface so the bath does

not rest on the rim. Carefully lay out and cut the rough deck material.

For freestanding installations:

Install the ﬁnished ﬂooring and wall materials.

For all installations:

Position the plumbing according to the roughing-in information.

Cap the supplies and check for leaks.

5-5/16"

(13.5 cm)

68-7/8" (174.9 cm)

26"

(66 cm)

31-1/2"

(80 cm)

6-15/16"

(17.6 cm)

2-3/4"

(7 cm)

15"

(38.1 cm)

48" (121.9 cm)

34-7/16" (87.5 cm)

3-7/8"

(9.8 cm)

1-3/8"

(3.5 cm)

Freestanding Installation

Kallista 3 1008431-2-A

2. Prepare the Bath

CAUTION: Risk of personal injury. Cast iron baths are extremely heavy. Obtain sufficient help to

carefully lift or move the bath.

CAUTION: Risk of product or property damage. Do not support the bath by the rim. Provide

adequate support under the feet.

For all installations:

Remove the bath from its carton and place it on a clean drop cloth or other protective ﬂoor covering

to prevent damage to the bath or ﬂoor.

For freestanding installations:

IMPORTANT! The two front legs on the drain end of the bath must be installed ﬁrst. Obtain sufficient

help to lift the drain end of the bath to allow sufficient clearance for attachment.

Insert the head of the fastening bolt into the slot on the underside of the bath, as illustrated.

Place the leg, beveled washer, then nut onto the bolt. Using an adjustable wrench, tighten the nut to

secure the leg to the bath.

Insert the head of the leveling bolt through the bottom of the leg upward, as shown. Secure the

leveling bolt with a washer.

Wrench tighten a washer to the leveling bolt to secure the leveling bolt to the leg.

Repeat this procedure to install the remaining legs.

For all installations:

Install the drain to the bath according to the drain manufacturer’s instructions. Do not connect the

trap at this time.

Position a clean drop cloth or similar material in the bottom of the bath. Be careful not to scratch the

surface of the bath.

Move the bath into place.

Insert the drain tailpiece into the trap.

Bath

Slot

Leg

Bath

Load Lug

Beveled Washer

Attachment Lug or

"drop-in" foot

Freestanding Installation Underside of Bath

Washer

Slot

Nut

Fastening Bolt

Leveling Bolt

Beveled

Washer

1008431-2-A 4 Kallista

3. Level the Bath

CAUTION: Risk of product or property damage. Do not support the bath by the rim. Provide

adequate support under the feet.

IMPORTANT! The bath must be level and resting on all four feet/legs.

Verify the bath is level around the perimeter of the bath rim. If the bath is not level:

For drop-in installations

Fit metal shims under the bath feet as needed. If the feet are not accessible from the back or side,

move the bath in and out to gain access.

For freestanding installations

Adjust the leveling bolts on the bottom of each leg as needed.

4. Install the Plumbing

CAUTION: Risk of property damage. Make sure a watertight seal exists on all bath drain connections.

NOTE: Provide access to all plumbing connections to simplify future maintenance.

Connect the trap to the drain according to the drain manufacturer’s instructions.

Install the faucet valving and the riser tubes or wall-mount kit according to the faucet

manufacturer’s instructions.

Open the hot and cold water supplies and check all connections for leaks.

Run water into the bath and check the drain connections for leaks.

Fill the bath to the overﬂow and check for leaks.

5. Complete the Installation

For Drop-in Installations

Cover the framing with water-resistant wall material.

Seal the joints between the bath rim edges and the water-resistant wall material with silicone

sealant.

Tape and plaster the water-resistant wall material.

Metal Shims

Drop-In Installation Freestanding Installation

Leveling Bolt

Kallista 5 1008431-2-A

Complete the Installation (cont.)

Install the ﬁnished wall. Seal the joints between the bath rim and the ﬁnished wall with silicone

sealant.

Allow the silicone sealant to set before using the bath. Refer to the silicone sealant manufacturer’s

instructions for set time.

1008431-2-A 6 Kallista

Guide d’installation

Baignoire en fonte encastrée ou autoportante

Outils et matériels

Merci d’avoir choisi la compagnie Kallista

Nous apprécions votre engagement envers la qualité Kallista. Veuillez prendre s’il vous plaît quelques

minutes pour lire ce manuel avant de commencer l’installation. Ne pas hésiter à nous contacter en cas de

problème d’installation ou de performance. Nos numéros de téléphone et notre adresse du site internet sont

au verso. Merci encore d’avoir choisi Kallista.

Avant de commencer

ATTENTION : Risque de blessures corporelles. Les baignoires en fonte sont très lourdes. Demander

suffisamment d’aide pour soulever ou déplacer la baignoire.

ATTENTION : Risque d’endommagement du produit. Ne pas soulever la baignoire par le rebord.

Fournir un support adéquat sous les pieds.

Respecter tous les codes de plomberie et de bâtiment locaux.

Examiner soigneusement la baignoire pour en déceler tout dommage avant l’installation.

Assurer un bon accès aux connexions ﬁnales de plomberie avant d’installer la baignoire.

Ce guide comprend des instructions pour des installations autoportantes et encastrées. Suivre les

instructions qui s’appliquent particulièrement à votre installation.

Fournir un cadrage proprement dimensionné pour des installations encastrées.

Cette baignoire doit avoir le support nécessaire sur un sol nivelé. Considérer d’utiliser des cales si le

sol n’est pas nivelé.

Pour simpliﬁer une future maintenance, s’assurer que toutes les connexions de plomberie autour de

la baignoire sont facilement accessibles.

Cette baignoire est conforme à la norme Standard ANSI A112.19.1. Toutes les dimensions sont

nominales.

Plus:

• Outils conventionnels de menuiserie et matériels

• Bâche de protection

• Cales en métal

• Chiffons

• Montants de 2 x 4 ou de 2 x 6

Crayon

à papier Niveau à bulle

Clé à molette Mètre ruban

Mastic

Kallista Français-1 1008431-2-A

1. Préparer le site

REMARQUE : S’assurer que le sol supportera un minimum de 1140 lbs (517 kg). Ceci est le poids combiné

de la baignoire remplie d’eau avec un baigneur.

S’assurer que le sol offre un support adéquat pour la baignoire.

S’assurer que le plancher soit plat et nivelé.

Pour des installations encastrées ou sur podium.

Encadrer le sol, ou construire un cadrage avec des montants de 2x4 ou de 2x6 suivant l’information

du plan de raccordement. S’assurer qu’il y ait un espace de 1/16″(2 mm) entre la surface du

comptoir/sol ﬁni de manière à ce que la baignoire ne repose pas sur le rebord. Disposer et découper

soigneusement le matériau du comptoir brut.

Pour des installations autoportantes:

Installer le sol ﬁni ainsi que les matériaux du mur.

Pour toutes les installations:

Positionner la plomberie selon l’information du plan du raccordement.

Boucher les alimentations et vériﬁer s’il y a des fuites.

5-5/16"

(13,5 cm)

68-7/8" (174,9 cm)

26"

(66 cm)

31-1/2"

(80 cm)

6-15/16"

(17,6 cm)

2-3/4"

(7 cm)

15"

(38,1 cm)

48" (121,9 cm)

34-7/16" (87,5 cm)

3-7/8"

(9,8 cm)

1-3/8"

(3,5 cm)

Installation autoportante

1008431-2-A Français-2 Kallista

2. Préparer la baignoire

ATTENTION : Risque de blessures corporelles. Les baignoires en fonte sont très lourdes. Demander

suffisamment d’aide pour soulever ou déplacer la baignoire.

ATTENTION : Risque d’endommagement du produit. Ne pas soulever la baignoire par le rebord.

Fournir un support adéquat sous les pieds.

Pour toutes les installations:

Retirer la baignoire de son emballage et la placer sur un chiffon de protection pour éviter

d’endommager le sol ou la baignoire.

Pour des installations autoportantes:

IMPORTANT ! Les deux pieds avants de l’extrémité du drain de la baignoire doivent être installés en

premier. Obtenir suffisamment d’aide pour soulever l’extrémité du drain de la baignoire pour permettre un

dégagement suffisant pour la ﬁxation.

Insérer la tête d’un boulon de ﬁxation dans l’encoche sous la baignoire, tel qu’illustré.

Placer le pied, la rondelle biseautée, puis l’écrou sur le boulon. En utilisant une clé à molette, serrer

l’écrou pour sécuriser le pied à la baignoire.

Insérer la tête du boulon de mise à niveau dans le bas du pied vers le haut, tel qu’indiqué. Sécuriser

le boulon de mise à niveau avec une rondelle.

Serrer à clé une rondelle au boulon de mise à niveau pour le sécuriser au pied.

Répéter cette procédure pour installer les pieds restants.

Pour toutes les installations:

Installer le drain à la baignoire selon les instructions. Ne pas connecter le siphon à ce moment.

Positionner un linge propre ou matière similaire à la base de la baignoire. Faire attention de ne pas

rayer la surface de la baignoire.

Mettre la baignoire en place.

Insérer la pièce de raccordement du drain dans le siphon.

Baignoire

Rainure

Pied

Baignoire

Cosse de support

Rondelle

Patte de fixation ou

pied "encastrable"

Installation autoportante Revers de la baignoire

Rondelle

Rainure

Écrou

Boulon de

fixation

Boulon de mise à niveau

Rondelle

biseautée

Kallista Français-3 1008431-2-A

3. Niveler la baignoire

ATTENTION : Risque d’endommagement du produit. Ne pas soulever la baignoire par le rebord.

Fournir un support adéquat sous les pieds.

IMPORTANT ! La baignoire doit être nivelée et doit reposer sur ses quatre pieds.

Vériﬁer que la baignoire soit nivelée autour du périmètre de son rebord. Si la baignoire n’est pas

nivelée:

Pour installations encastrées:

Placer des cales métalliques sous les pieds de la baignoire selon le besoin. Si les pieds ne sont pas

accessibles par l’arrière ou le côté, déplacer la baignoire vers l’intérieur et l’extérieur pour gagner

l’accès.

Pour des installations autoportantes

Ajuster les boulons de mise à niveau à la base de chaque pied selon le besoin.

4. Installer la plomberie

ATTENTION : Risque d’endommagement du matériel. S’assurer qu’un joint étanche existe sur toutes

les connexions du drain de baignoire.

REMARQUE : Prévoir un accès à toutes les connexions de la plomberie pour faciliter tout entretien futur.

Connecter la trappe au drain selon les instructions du fabricant.

Installer les valves du robinet et le tubes d’élévation ou kit de montage mural conformément aux

instructions du fabricant.

Ouvrir les alimentations d’eau chaude et froide et vériﬁer s’il y a des fuites.

Laisser couler l’eau dans la baignoire et vériﬁer s’il y a des fuites dans les connexions du drain.

Remplir la baignoire au trop plein et vériﬁer s’il y a des fuites.

5. Compléter l’installation

Pour des installations encastrées

Recouvrir le cadrage avec du matériau hydrorésistant.

Sceller les joints entre le rebord de la baignoire et le mur hydrorésistant à l’aide de silicone.

Coller avec du ruban et appliquer le matériau hydrorésistant du mur.

Cales de métal

Installation encastrée Installation autoportante

Boulon de

mise à niveau

1008431-2-A Français-4 Kallista

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Kohler Badewanne Handbücher

Kohler

Kohler Iron Works Tellieur K-727 Montageanleitung

Kohler

Kohler Windward K-1115-L Kurzanleitung

Kohler

Kohler K-1201-CB Kurzanleitung

Kohler

Kohler Mariposa K-1239-GRF Bedienungsanleitung

Kohler

Kohler Sterling 6104 Series Bedienungsanleitung

Kohler

Kohler K-1111-H2 Montageanleitung

Kohler

Kohler K-1145 Montageanleitung

Kohler

Kohler K-819 Montageanleitung

Kohler

Kohler Roughing-In K-1112-L Bedienungsanleitung

Kohler

Kohler Stargaze K-1958-GHW Bedienungsanleitung

Kohler

Kohler KARESS Series Bedienungsanleitung

Kohler

Kohler OVE K-1788T-1P/58 Bedienungsanleitung

Kohler

Kohler Memoirs K-723 Bedienungsanleitung

Kohler

Kohler PRELUDE K-8266T Bedienungsanleitung

Kohler

Kohler K-1112 Bedienungsanleitung

Kohler

Kohler Underscore K-1969-H2-0 Montageanleitung

Kohler

Kohler Maestro K-842-V-AB Bedienungsanleitung

Kohler

Kohler K-1849-VB Kurzanleitung

Kohler

Kohler K-1162 Kurzanleitung

Kohler

Kohler K-772 Series Bedienungsanleitung

Kohler

Kohler ENGLEFIELD MILANO FS Bedienungsanleitung

Kohler

Kohler LITHOCAST Bedienungsanleitung

Kohler

Kohler K-99025T Bedienungsanleitung

Kohler

Kohler K-14037 Montageanleitung

Beliebte Badewanne Handbücher anderer Marken

Agua

Agua BARTOLI-66 Bedienungsanleitung

PAA

PAA PRELUDE Bedienungsanleitung

BETTE

BETTE SILHOUETTE Bedienungsanleitung

American Standard

American Standard Whirlpool/Bathing Pool 2748.XXXW Bedienungsanleitung

Oliveri

Oliveri Naples Bedienungsanleitung

Lyons

Lyons Elite ETLxx663219 Series Bedienungsanleitung

Woodbridge

Woodbridge BJ500 Montageanleitung

Whirlpool

Whirlpool Ariel ARL-702 Bedienungsanleitung

TEIKO

TEIKO EXCELLENT DUO Bedienungsanleitung

American Standard

American Standard Colony 5-1/2' x 32" Bedienungsanleitung

American Standard

American Standard 3052OD.X0X Kurzanleitung

agape

agape MARSIGLIA AVAS1075 Bedienungsanleitung

Kallista

Kallista P50045-G5 Montageanleitung

Ariel

Ariel AM Series Bedienungsanleitung

Agua

Agua BAHLI-60 Bedienungsanleitung

DURAVIT

DURAVIT XViu 700443 Bedienungsanleitung

American Standard

American Standard Colony 2740 Series Bedienungsanleitung

Rapsel

Rapsel OFURO Handbuch
