Konig & Meyer AC 6001 Flex Technisches Datenblatt

29620 K&M AC 6001 Flex

Nutzungsinformation

Bestimmungsgemäße Verwendung

Das Lautsprecher-Stativ ist für die Aufnahme der Teufel Lautsprecher EFFEKT und CS 25 FCR

Mk3 geeignet. Mit diesem Stativ kann der Lautsprecher sicher aufgenommen und frei im Raum

platziert werden. Die Höhe ist in 8 Positionen, in 50 mm Schritten von 795 bis 1.195 mm einstell-

bar.

Vorhersehbare Fehlanwendung

Während der Verwendung dürfen die Klemm- und Verstellschrauben nicht geöffnet werden.

Allgemeines

Das Lautsprecher-Stativ muss auf einem ebenen und tragfähigen Untergrund abgestellt werden.

Der Lautsprecher muss fest mit dem Stativ verschraubt sein.

Beim Einstellen der Höhe bzw. Öffnen der Klemmschraube, muss das Auszugsrohr mit einer

Hand gesichert beziehungsweise gehalten werden.

Beim Platzieren oder Umstellen mit montiertem Lautsprecher ist erhöhte Vorsicht geboten,

um ein unerwartetes Anstoßen des Lautsprechers bzw. Statives zu vermeiden.

Die Klemmschraube der Höhenverstellung muss in eine Bohrung im Auszugsrohr eintauchen.

Durch Umfallen des Lautsprecher-Statives können Personen und Sachschäden entstehen.

Der Nutzer muss körperlich und fachlich geeignet sein.

Die Nutzungsinformation ist Bestandteil des Artikels und ist für dessen Lebensdauer

aufzubewahren bzw. an jeden nachfolgenden Besitzer oder Benutzer weiterzugeben.

Gewährleistung

Keine Gewährleistung wir übernommen für Schäden, die entstanden sind durch:

Nichtbeachtung der Nutzungsinformation und der Allgemeinen Sicherheits- und

Montagehinweise.

Ungeeignete oder nicht bestimmungsgemäße Verwendung.

Fehlerhafte Installation bzw. Inbetriebnahme durch den Käufer oder Dritte.

Natürliche Abnutzung.

Nachlässiger Umgang.

Unsachgemäße Änderungen bzw. Instandsetzungsarbeiten durch Käufer oder Dritte.

Einwirkung von Teilen fremder Herkunft.

Verwendung von nicht originalen Ersatzteilen.

Veränderungen, An- und Umbauten, welche die Sicherheit beeinträchtigen können, sind ohne

Genehmigung des Herstellers untersagt.

Montage

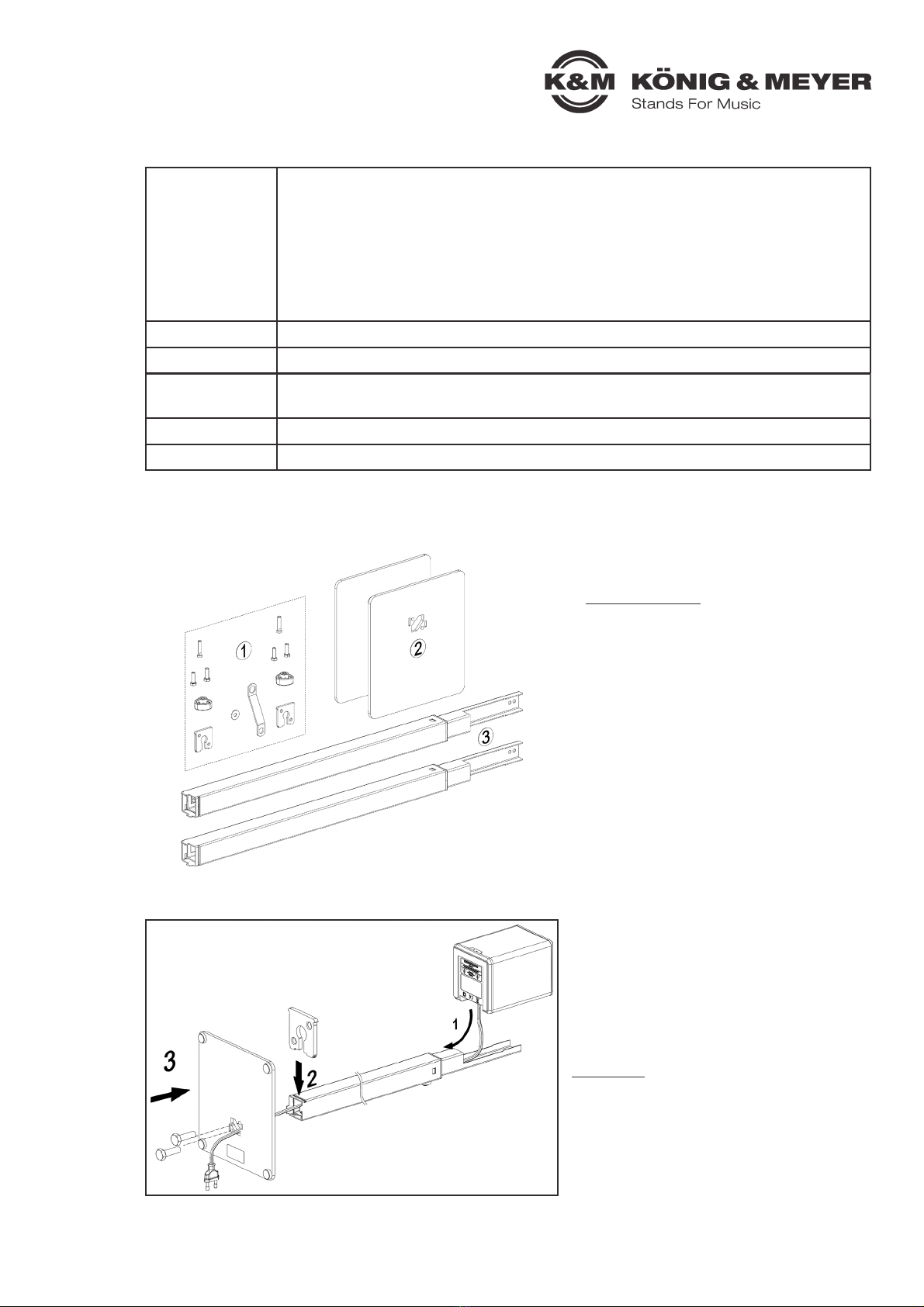

1.) Auspacken und Artikel auf Beschädigungen und Vollständigkeit prüfen

Technische Daten

Material

Sockel, Verbindungsplatte, Grundrohr, Auszugsrohr:

Stahl, pulverbeschichtet schwarz oder weiß

Sechskantschraube, Klemmbolzen, Klemmschraube, U-Scheibe:

Stahl verzinkt

Klemmmutter: Kunststoff, Stahl verzinkt

Führungsschalen: Kunststoff, schwarz

Gummiauflage: Kautschuk

Tragfähigkeit Teufel EFFEKT und CS 25 FCR Mk3, max. 1,2 kg

Maße (B) 220 x (T) 240 x (H) 795 - 1.195 mm

Verstellung Höhe von Boden bis Oberkante Stativ, 795 - 1.195 mm,

in 8 Schritten von 50 mm

Verpackung (B) 850 x (T) 245 x (H) 80 mm

Gewicht Stück 4,6 kg, Paar 9,2 kg

1Zubehörbeutel:

2x Klemmbolzen

4x Sechskantschraube M6 x 20 mm

2x Klemmmutter

2x Verbindungsplatte

1x Unterlegscheibe

ø 6,4/17,8 x 1,6 mm

1x Schlüssel SW10/13

22x Sockel

32x Grund- und Auszugsrohr

2.) Stativ mit kabelgebundenem Lautsprecher montieren

1Das Kabel von oben durch das Aus-

zugsrohr, Grundrohr und den Sockel

schieben.

2Die Verbindungsplatte in die dafür vor-

gesehene Aussparung schieben. Die

Verbindungsplatte muss bündig mit dem

Grundrohr abschließen.

HINWEIS: Sowohl die Verbindungsplatte

als auch das Grundrohr sind durch un-

terschiedliche Steglängen gegen eine

falsche Montage gesichert. Bei der Mon-

tage auf die Steglängen achten. Die

Bauteile lassen sich in der richtigen Po-

sition leicht fügen.

3Den Sockel mit dem Grundrohr abstecken und mit den beiden Sechskantschrauben handfest

verschrauben. Das maximale Anzugsmoment darf 8 Nm nicht überschreiten.

3.) Lautsprecher an Stativ montieren

Wartung, Reinigung und Instandsetzung

Wartung: Regelmäßige Kontrolle auf festen Sitz der Schraubverbindungen.

Reinigung: Zum Reinigen des Lautsprecher-Statives ein leicht befeuchtetes Tuch benutzen.

Keine chlorhaltigen oder scheuernde Reinigungsmittel verwenden. Diese können Schäden an

der Oberfläche verursachen.

Instandsetzen: Auftretende Schäden sofort beheben und Lautsprecher-Stative nicht weiter

benutzen. Instandhaltungsarbeiten dürfen nur durchgeführt werden, wenn Sie die erforderli-

chen Kenntnisse hierfür besitzen. Bei fehlenden Teilen kontaktieren Sie den Hersteller über

www.k-m.de.

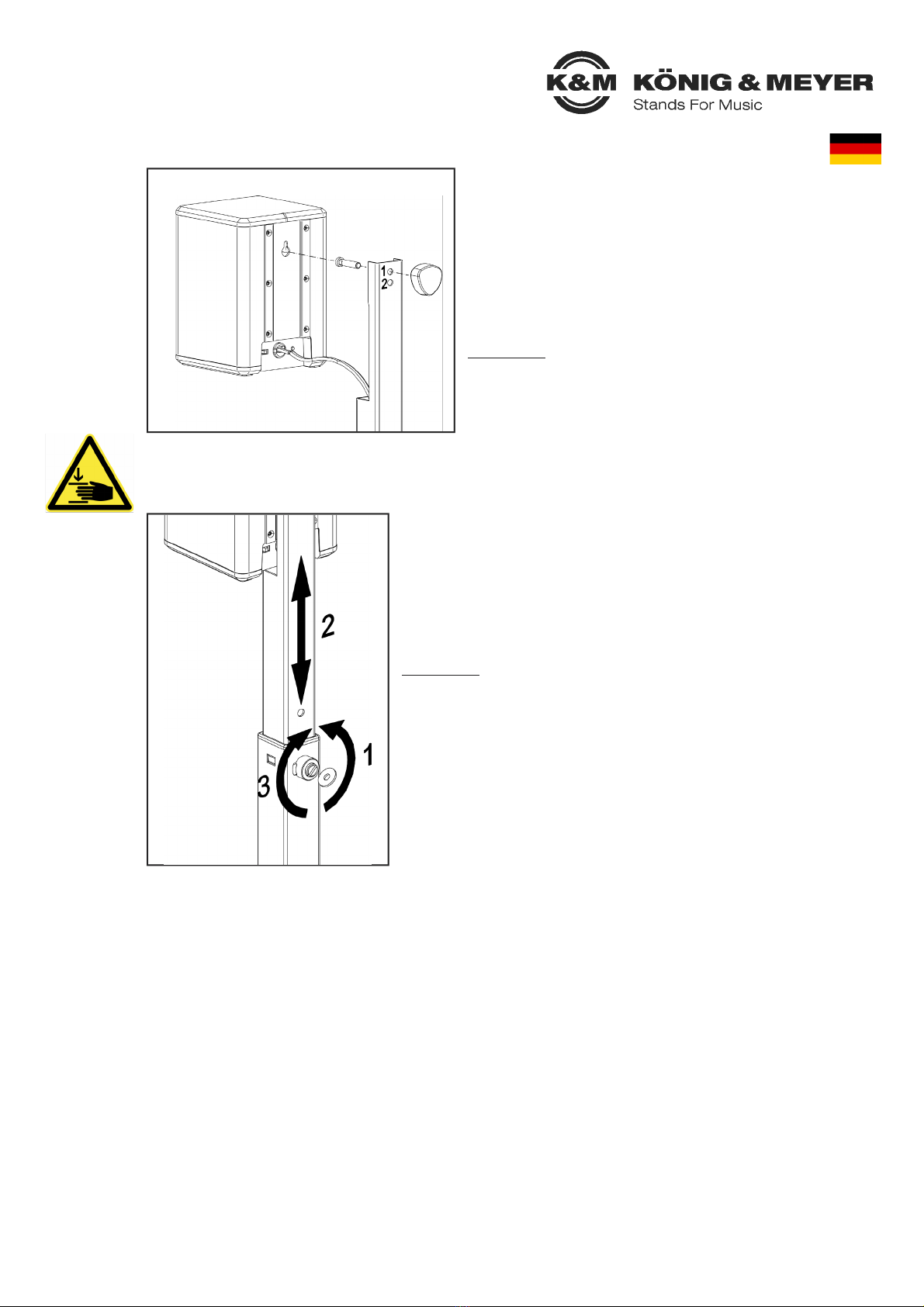

Klemmbolzen von vorne durch die Aufnahmebohrung

am Auszugsrohr stecken und mit der Klemmmutter

lose verschrauben. Mithilfe der Schlüsselloch-Öffnung

am Lautsprecher wird dieser auf den Klemmbolzen

gehängt. Darauf achten, dass der Klemmbolzen voll-

ständig in der Schlüsselloch-Öffnung eintaucht.

Klemmmutter handfest anziehen.

HINWEIS: Lautsprecher EFFEKT Bohrung 1

HINWEIS: am Auszugsrohr.

HINWEIS: Lautsprecher CS 25 FCR Mk3 Bohrung 2

HINWEIS: am Auszugsrohr.

Stativ ist ordnungsgemäß aufgebaut.

Stativ und Lautsprecher sind fest miteinander verschraubt.

Stativ ist auf einem ebenen und tragfähigen Untergrund

aufgestellt.

HINWEIS: Das Auszugsrohr muss beim Öffnen der Klemm-

schraube gehalten werden.

Die Klemmschraube, mit der beigelegten Unterlegscheibe oder

einem passenden Werkzeug öffnen 1und die gewünschte

Höhe einstellen 2. Klemmschraube wieder handfest anziehen

3. Darauf achten, dass die Klemmschraube in die dafür vor-

gesehene Bohrung am Auszugsrohr eintaucht.

!Durch die Verstellmöglichkeit besteht Quetschgefahr zwischen den Bauteilen!

4.) Verstellen der Höhe

Lagerung, Entsorgung

Lagern Sie das Lautsprecher-Stativ an einem trockenen Ort.

Führen Sie zerlegte Bestandteile der Wiederverwertung zu:

uVerschrotten Sie alle Komponenten aus Metall.

uFühren Sie alle Komponenten aus Kunststoff, Papier und Kartonage der Wiederverwertung

ubzw. Recycling zu.

uSortieren Sie alle anderen Komponenten nach Materialbeschaffenheit und entsorgen Sie

udiese gemäß den örtlichen Bestimmungen.

Kontaktinformation

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2

97877 Wertheim

Telefon: 09342/8060

Telefax: 09342/806-150

E-Mail: [email protected]

Web: www.k-m.de

29620-000-55 / 29620-000-57 Rev.01 03-80-963-00 8/23

Störung und Fehlersuche

Störung/Ursache Prüfen/Behebung

Sockel lässt sich nicht mit

Grundrohr fügen

● Montagesicherung bzw. Steglängen am Grundrohr

●beachten.

Verbindungsplatte lässt sich nicht

vollständig in Grundrohr fügen

● Montagesicherung bzw. Steglänge an Verbindungsplatte

●beachten.

Stativ wackelt oder steht instabil

● Untergrund und Standfläche überprüfen.

● Verschraubung zwischen Sockel und Grundrohr über-

●prüfen, eventuell nachziehen.

Lautsprecher wird nicht fest oder

kann nicht geklemmt werden

● Für den jeweiligen Lautsprecher die richtige Aufnahme-

●bohrung verwenden.

● Klemmbolzen muss vollständig in der Schlüsselloch-

●Öffnung eintauchen.

● Klemmmutter nachziehen.

Eingestellte Höhe wird nicht ge-

halten, Auszugsrohr fährt selbst-

ständig ein

● Überprüfen bzw. sicherstellen, dass die Klemmschraube

●in eine Bohrung im Auszugsrohr eingetaucht ist.

29620 K&M AC 6001 Flex

Information for use

Intended use

The speaker stand is suitable to hold Teufel EFFEKT and CS 25 FCR Mk3 speakers. This stand

can hold the speaker securely, so it can be placed anywhere within the space. The height is ad-

justable in eight positions, in 50 mm increments from 795 to 1,195 mm.

Foreseeable misapplication

The clamping and adjustment screws must not be opened during use.

General

uThe speaker stand must be placed on an even surface that can hold the weight involved.

uThe speaker must be securely screwed in place on the stand.

uWhen adjusting the height or opening the clamping screw, the extension tube must be secured

uor held with one hand.

uWhen the stand is placed or moved with the speaker attached, extra care should be taken

uto avoid unexpectedly bumping the speaker or stand.

uThe clamping screw of the height adjustment must enter a hole in the extension tube.

uPersonal injury and/or property damage may occur if the speaker stand falls over.

uThe user must be physically fit and technically competent.

uThe usage information is an integral part of the product and should be kept for its service life

uor passed on to any subsequent owner or user.

Warranty

No warranty is given for damage caused by:

uNon-observance of the usage information and the "General safety and assembly instructions".

uImproper use or use for other than the intended purpose.

uImproper installation or use by the buyer or third parties.

uNatural wear and tear.

uCareless handling.

uImproper modifications or repair work by the buyer and third parties.

uImpact on components of foreign origin.

uUse of non-original spare parts.

Modifications, additions and conversions that may impair safety are prohibited without the manu-

facturer's approval.

Mounting

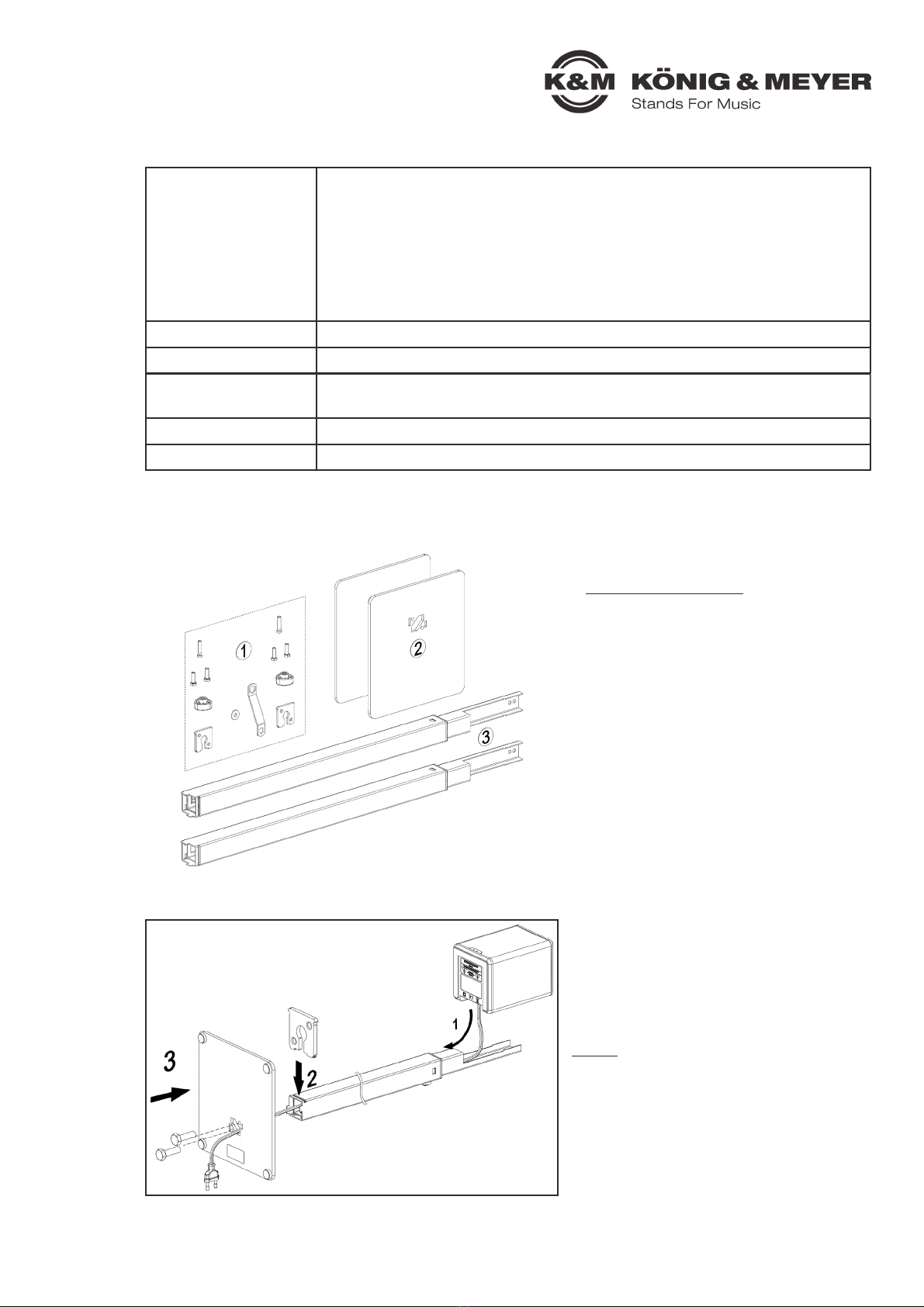

1.) Unpack and check product for damage and completeness

1Accessories bag:

2x clamping bolt

4x hexagon bolt M6 x 20 mm

2x clamping nut

2x connecting plate

1x washer ø 6.4/17.8 × 1.6 mm

1x wrench SW10/13

22x base

32x base and extension tube

2.) Assemble the stand with the corded speaker

1Push the cord through the extension

tube, base tube and base from the top.

2Push the connecting plate into the

opening. The plate must sit flush with

the base tube when in place.

NOTE: The connecting plate and the

base tube have different crosspiece

lengths to ensure that the parts are

assembled in the correct position. Pay

attention to the crosspiece lengths. The

components are easy to connect when

positioned correctly.

3Insert the base tube into the base and

screw the two hexagon bolts into place

so they are hand-tight. The tightening torque must not exceed 8 Nm maximum.

Technical data

Material

Base, connecting plate, base tube, extension tube:

steel, powder coated, black or white

Hexagon bolt, clamping bolt, clamping screw, washer:

steel, galvanized

Clamping nut: plastic, galvanized steel

Guide shells: plastic, black

Rubber pad: rubber

Load capacity Teufel EFFEKT and CS 25 FCR Mk3, max. 1.2 kg

Dimensions (W) 220 × (D) 240 × (H) 795 - 1,195 mm

Adjustment Height from floor to top of stand 795 - 1,195 mm

in eight steps of 50 mm

Packaging (W) 850 × (D) 245 × (H) 80 mm

Weight Piece 4.6 kg, pair 9.2 kg

Maintenance, cleaning and repair

uMaintenance: Regularly check if the screw connections are tight.

uCleaning: Use a slightly damp cloth to clean the speaker stand. Do not use chlorinated or

uabrasive cleaning agents. These will cause damage to the surface and varnish.

uRepair: Immediately repair any damage that occurs and stop using the speaker stand.

uMaintenance work may only be carried out if you have the necessary knowledge. If any parts

uare missing,contact the manufacturer at www.k-m.de.

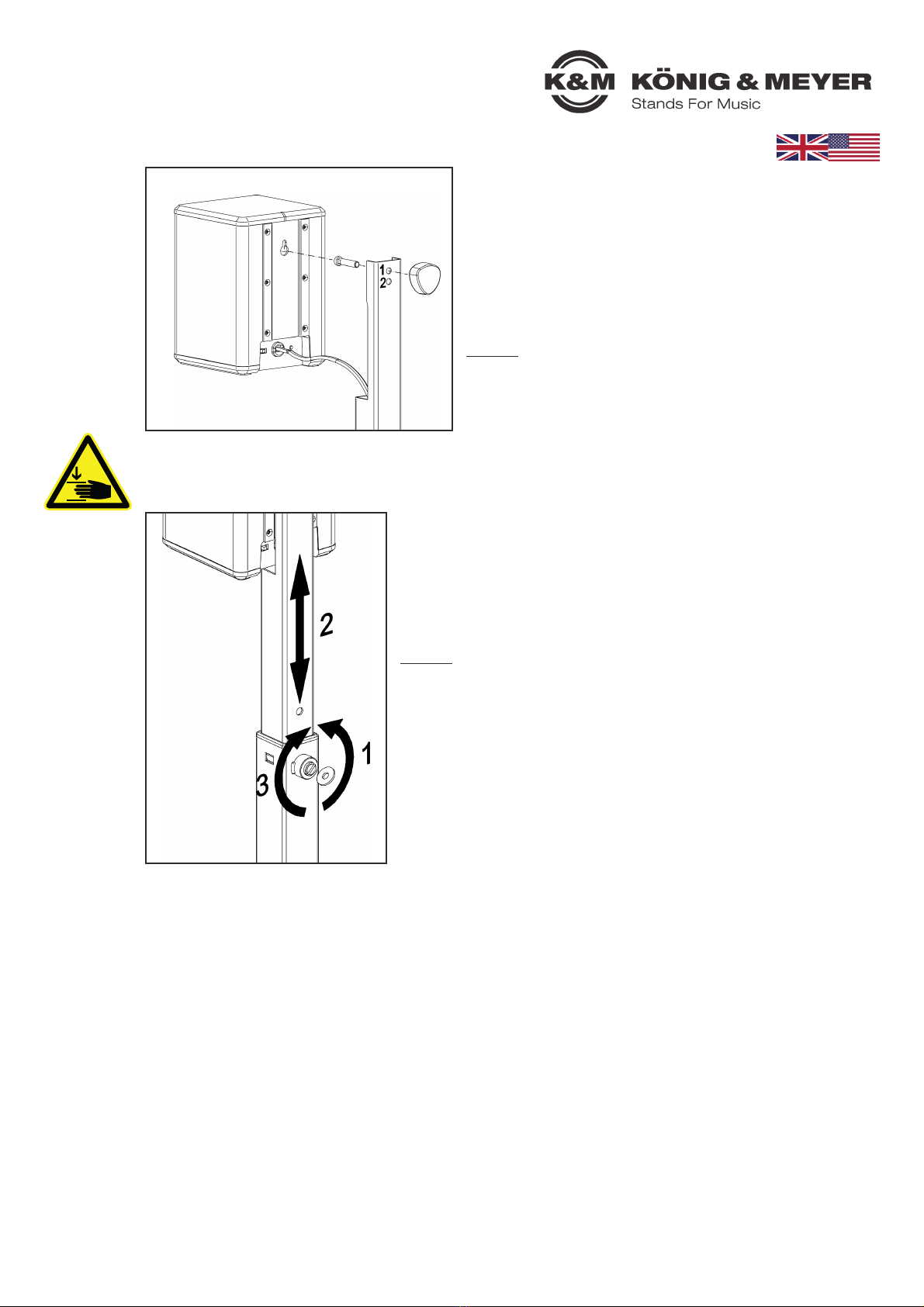

3.) Attach the speaker to the stand

Insert the clamping bolt from the front through the ope-

ning in the extension tube and loosely screw into place

with the clamping nut. Hang the speaker from the

clamping bolt using the key-hole opening on the spea-

ker. Make sure the bolt is fully inserted into the key-

hole opening. Tighten the clamping nut so that it is

hand-tight.

NOTE: EFFEKT speaker: opening 1

NOTE: in the extension tube.

NOTE: CS 25 FCR Mk3 speaker: opening 2

NOTE: in the extension tube.

The stand is properly set up.

The stand and speaker are firmly screwed together.

The stand is set up on a level and load-bearing surface.

NOTE: The extension tube must be held when opening the

clamping screw.

Open the clamping screw using the washer provided or a suit-

able tool 1, and set the desired height 2. Once again, tighten

the clamping screw until it is hand-tight 3. Make sure that the

clamping screw is inserted in the hole provided for this purpose

on the extension tube.

!Because of the adjustment possibility, there is a risk of crushing between the components!

4.) Adjustment of the height

Contact information

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2

97877 Wertheim

Germany

Phone: +49 9342/8060

Fax: +49 9342/806-150

E-Mail: [email protected]

Web: www.k-m.de

29620-000-55 / 29620-000-57 Rev.01 03-80-963-00 8/23

Storage, disposal

Store the speaker stand in a dry place.

Recycle the components after they are disassembled:

uScrape all components made of metal.

uRecycle or reuse all plastic, paper, and cardboard components.

uSort all other components according to material composition and dispose of them

uaccording to local regulations.

Fault and troubleshooting

Fault/cause Check/Remedy

Base cannot be connected to the

base tube

● Observe the installation lock or the length of the bar on

●the base tube.

Connecting plate cannot be fully

inserted into base tube

● Observe the assembly lock or the length of the bar on

●the connecting plate.

The stand wobbles or is unstable

● Check the surface and area where it is set up.

● Check the screw connection between the base and

●base tube and re-tighten if necessary.

Speaker does not attach securely

or cannot be clamped

● Be sure to use the right mounting hole for your speaker.

● The clamping bolt must be fully inserted into the keyhole

●opening.

● Re-tighten clamping nut.

Set height is not maintained;

the extension tube retracts

auto-matically

● Check or ensure that the clamping screw is immersed

●in a hole in the extension tube

29620 K&M AC 6001 Flex

Información de uso

Uso previsto

El soporte de altavoz sirve para sostener los altavoces Teufel EFFEKT y CS 25 FCR Mk3. Con

este soporte el altavoz se puede sujetar de forma segura y se puede ubicar en cualquier lugar

del ambiente. La altura se puede ajustar de 795 a 1195 mm en 8 incrementos de 50 mm.

Uso indebido previsible

No abrir los tornillos de sujeción y ajuste durante el uso.

Aspectos generales

uEl soporte del altavoz debe colocarse sobre una superficie nivelada y estable.

uEl altavoz debe estar bien atornillado al soporte.

uAl ajustar la altura o abrir el tornillo de sujeción, se debe asegurar o sujetar el tubo de

uextensión con una mano.

uCuando se coloca o mueve el altavoz o cuando se ajusta la altura con el altavoz montado, se

udebe trabajar con precaución para evitar que el altavoz o el soporte sufran golpes inesperados.

uEl tornillo de sujeción del ajuste de altura debe insertarse en un orificio del tubo de extensión.

uLa caída del soporte del altavoz puede causar lesiones y daños materiales.

uEl usuario debe ser capaz de utilizar el producto, tanto desde el punto de vista físico como

utécnico.

uLa información de uso es parte integrante del artículo y debe conservarse durante toda su

uvida útil y entregarse a los propietarios o usuarios posteriores.

Garantía

No se ofrece garantía por daños causados por:

uInobservancia de la información de uso y de las instrucciones generales de seguridad e

uinstalación.

uUso inadecuado o incorrecto.

uInstalación o puesta en marcha incorrecta por parte del comprador o de terceros.

uDesgaste natural.

uManipulación descuidada.

uModificaciones o reparaciones inadecuadas por parte del comprador o de terceros.

uInfluencia de piezas de otros fabricantes.

uUtilización de piezas de recambio no originales.

Queda prohibido realizar modificaciones, adiciones o conversiones que afecten la seguridad sin

la autorización del fabricante.

Montaje

1.) Desembalar y comprobar si el artículo presenta daños y está completo

Datos técnicos

Material

Base, placa de unión, tubo base, tubo de extensión:

acero con recubrimiento de polvo negro o blanco

Tornillo de cabeza hexagonal, perno de sujeción, tornillo de suje-ción,

arandela: acero galvanizado

Tuerca de sujeción: plástico, acero galvanizado

Carcasas guía: plástico, negro

Almohadilla de goma: goma

Capacidad de carga Teufel EFFEKT y CS 25 FCR Mk3, máx. 1,2 kg

Dimensiones (Ancho) 220 x (profundidad) 240 x (altura) 795 - 1195 mm

Ajuste Altura desde el suelo hasta la parte superior del soporte,

795 - 1195 mm, en 8 pasos de 50 mm

Embalaje (Ancho) 850 x (profundidad) 245 x (altura) 80 mm

Peso Un altavoz 4,6 kg, el par 9,2kg

1Bolsa de accesorios:

2x perno de sujeción

4x tornillo de cabeza hexagonal

M6 x 20 mm

2x tuerca de sujeción

2x placa de conexión

1x arandela

ø 6,4/17,8 x 1,6 mm

1x llave SW10/13

22x llave de vaso

32x tubo base y tubo de extensión

2.) Montar el soporte con el altavoz cableado

1Empujar el cable desde arriba a través

del tubo de extensión, tubo base y la

base.

2Introducir la placa de conexión en la

cavidad prevista. La placa de conexión

debe quedar a ras con el tubo base.

NOTA: Tanto la placa de conexión como

el tubo base cuentan con nervaduras de

longitudes dife-rentes que evitan una

instalación incorrecta. Prestar atención

a las longitudes de las nervaduras

durante el montaje. En la posición

correcta, los componentes pueden

unirse fácilmente.

3Fijar la base al tubo base y atornillarla a mano con los dos tornillos de cabeza hexagonal. El

par de apriete máximo no debe superar los 8 Nm.

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Konig & Meyer Rack & Stand Handbücher

Konig & Meyer

Konig & Meyer 24161 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 29377 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 21445 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 23878 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 24120 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 11910 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 19790 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 21339 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 26791 Bedienungsanleitung

Konig & Meyer

Konig & Meyer Biobased 19765 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 18969 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 23560 Bedienungsanleitung

Konig & Meyer

Konig & Meyer Roadie Bedienungsanleitung

Konig & Meyer

Konig & Meyer 25993 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 19674 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 151/4 Bedienungsanleitung

Konig & Meyer

Konig & Meyer Guardian 3 Bedienungsanleitung

Konig & Meyer

Konig & Meyer Spider Pro Bedienungsanleitung

Konig & Meyer

Konig & Meyer 21436 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 26795 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 26778 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 26775 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 258 Bedienungsanleitung

Konig & Meyer

Konig & Meyer 24463 Technisches Datenblatt

Beliebte Rack & Stand Handbücher anderer Marken

Salamander

Salamander Acadia AC/W/L400/WH Bedienungsanleitung

Fohhn

Fohhn VAT-09 Benutzerhandbuch

ricoo

ricoo FS0522 Bedienungsanleitung

AMSOIL

AMSOIL BMK-22 Kurzanleitung

Kargo Master

Kargo Master 48220 Bedienungsanleitung

Milestone AV Technologies

Milestone AV Technologies SIMPLICITY SLF2 Bedienungsanleitung

ricoo

ricoo S1222 Bedienungsanleitung

Ready-Set-Mount

Ready-Set-Mount RSMCM602 Bedienungsanleitung

VidaBox

VidaBox VB MNT FFS2 Bedienungsanleitung

Welch Allyn

Welch Allyn 48960 Bedienungsanleitung

Arkon

Arkon CM035-ST-2 Bedienungsanleitung

PROEL

PROEL PLWIN60C Bedienungsanleitung

Agilent Technologies

Agilent Technologies E2609B Bedienungsanleitung

Mustang

Mustang MV-ARM4 Bedienungsanleitung

Mounting Solutions

Mounting Solutions WRM-320 Bedienungsanleitung

Pyle

Pyle PMKSPAD1 Bedienungsanleitung

ShelterIt

ShelterIt 21208 Bedienungsanleitung

SPL

SPL RackPack?4 1040 Bedienungsanleitung
