KTM 600.12.073.044 Bedienungsanleitung

Information

Hard Equipment

Einbauanleitung Roadbookhalter

Modelle 950 Adventure, 950 Adventure S

Mounting Instructions for the Road Book Holder

950 Adventure, 950 Adventure S models

Istruzioni di Montaggio Porta Road Book

Modelli 950 Adventure, 950 Adventure S

Notice de montage dévideur de roadbook

Modèles 950 Adventure, 950 Adventure S

KTM Teilenummer / KTM Partnumber

600.12.073.044

Art.Nr. 3.210.97

2. 2003

Lieferumfang

1 x Roadbookhalter RB-TT 600.12.073.000

1 x Montageplatte 600.12.073.050

1 x Lenkerfernbedienung mit Kabelsatz und

Montagematerial 600.12.073.080

1 x DIN- Bordnetzsteckdose 12V abgedeckt 600.11.042.000

1 x Kabelsatz für Anschluss von Steckdose 600.11.042.050

1 x Kabelsatz für Anschluss von Roadbookhalter RB-TT 600.12.073.060

4 x Linsenkopfschraube M5 600.12.073.070

2 x Senkkopfschraube M6x25

2 x Senkkopfschraube M6x30

4 x Kunststoffdistanzen

4 x Gummielemente

4 x Kunststoffhülsen

1 x Mutternplatte 4xM5

2 x Mutter M6

2 x Beilagscheibe M6

Montage

Lösen Sie zunächst links und rechts die 5 Befestigungsschrauben und entfer-

nen Sie beide Seitenverkleidungen 1.

DEUTSCH

Hängen Sie nun mit einen Schraubenzieher die Haltelasche 2aus, schwen-

ken Sie dann Windschild samt Scheinwerfer nach vorne und ziehen Sie den

Stecker vom Steckerboard ab.

Lösen Sie nun die Verschraubungen und Anschlussstecker von Tripmaster

und Drehzahlmesser und entfernen Sie diese. Entfernen Sie nun den origi-

nalen Tripmaster- und Drehzahlmesserhalter 3.

HINWEIS:

Der Drehzahlmesser kann bei der Montage des Roadbookkits nicht mehr

montiert werden.

Vorbereitung der Roadbookmontageplatte

Entfernen Sie aus dem original Halter die Gummielemente des Tripmasters

und montieren Sie diese in die oberen drei Löcher der Roadbookmontage-

platte 4. Die Bordnetzsteckdose links in die Montageplatte einsetzen und

von hinten mit der beiliegenden Mutter verschrauben.

Die vier mitgelieferten Gummielemente in die nicht angesenkten Bohrungen

der Montageplatte montieren und jeweils eine Kunststoffbuchse einschieben 5.

In die angesenkten Bohrungen jeweils eine M6 Senkkopfschraube ein-

stecken und von hinten jeweilseine Kunststoffdistanz auf die Schrauben

schieben. Die Bohrungen der Distanzen sind leicht konisch, dies erleichtert

später die Montage.

DEUTSCH

Verschrauben Sie nun die Montageplatte mit den M6 Senkkopfschrauben

und Distanzen auf dem original Instrumentenhalter.

Die Lenkerfernbedienung 6des Roadbooks neben der Befestigungsschelle

des Kupplungshebels mit der beiliegenden Schelle und Montagematerial so

anschrauben, dass der Schalter sich vertikal bedienen läst.

Die Kabelverlegung sollte parallel zum Kupplungs- und Choke-Zug, dem

Vorbau entlang zum Steckerbord und dann weiter durch die Öffnung in der

Montageplatte geführt werden.

Vor dem Anschluss der elektrischen Komponenten an die Bordelektrik die

Sicherungen am Sicherungsträger mit der Bezeichnung ACC1 und ACC2

entfernen! Der Sicherungshalter befindet sich im vorderen Staufach vor der

Sitzbank.

Anschluss an die Bordelektrik

Im rechten Bereich des Instrumententrägers finden Sie zwei braune, ein

schwarz/rotes und ein rot/gelbes Kabel. Schließen Sie die Kabel wie folgt

an:

Kabelsatz für Anschluss von Roadbookhalter RB-TT:

Schwarz - schwarz-rot

Braun - braun

Kabelsatz für Anschluss von Steckdose:

Gelb - rot-gelb

Braun - braun

HINWEIS:

Je ein Stecker braun und gelb und je ein Stecker schwarz und braun bleibt

für zusätzliche Anwendungen frei.

Legen Sie den Kabelstrang mit dem gelben und dem braunen Kabel (Kabel-

satz für Anschluss von Steckdose) zur Bordnetzsteckdose. Schließen Sie die

Kabel an die Steckdose an. Achten Sie darauf, dass das braune Kabel

(Masse) am seitlichen Stecker anzuschließen ist, und das gelbe (+12V) am

mittig gelegenen.

Den Kabelstrang mit dem schwarzen und dem braunen Kabel entlang dem

Instrumententräger durch die Montageplatte führen.

DEUTSCH

Die Stecker für die Fernbedienung und für den 12-Volt-Anschluss am Road-

book anschließen und das Roadbook mit vier M5 Linsenkopfschrauben und

Unterlegscheiben durch die vier Gummielemente hindurch mit der mitgelie-

ferten Mutternplatte verschrauben.

Anschließend den original Tripmaster in den original Gummielementen

montieren und wieder anschließen.

Alle Kabel mit Kabelbindern fixieren, Sicherungen wieder einsetzten und

Roadbookhalter, Fernbedienung und Steckdose auf Funktion prüfen. Road-

bookhalter darf nur bei eingeschalteter Zündung funktionieren, Steckdose

auch wenn die Zündung aus ist.

Scheinwerfer, Seitenverkleidung und Windschild wieder montieren. Die

Stecker für die Blinker ebenfalls wieder anschließen. Die Freigängigkeit der

Lenkung prüfen.



ACHTUNG



DIE BEDIENUNG DER ROADBOOKFERNBEDIENUNG UND DAS ABLESEN VON INFORMATIO-

NEN AUF DEM ROADBOOK SELBST, SOLLTEN IMMER BEI ANGEHALTENEM MOTORRAD

ERFOLGEN. WENN SIE DIESE TÄTIGKEITEN WÄHREND DER FAHRT VORNEHMEN, WERDEN

SIE VON DER STRASSE UND VOM VERKEHR ABGELENKT. DABEI KANN ES LEICHT ZU

UNFÄLLEN KOMMEN.

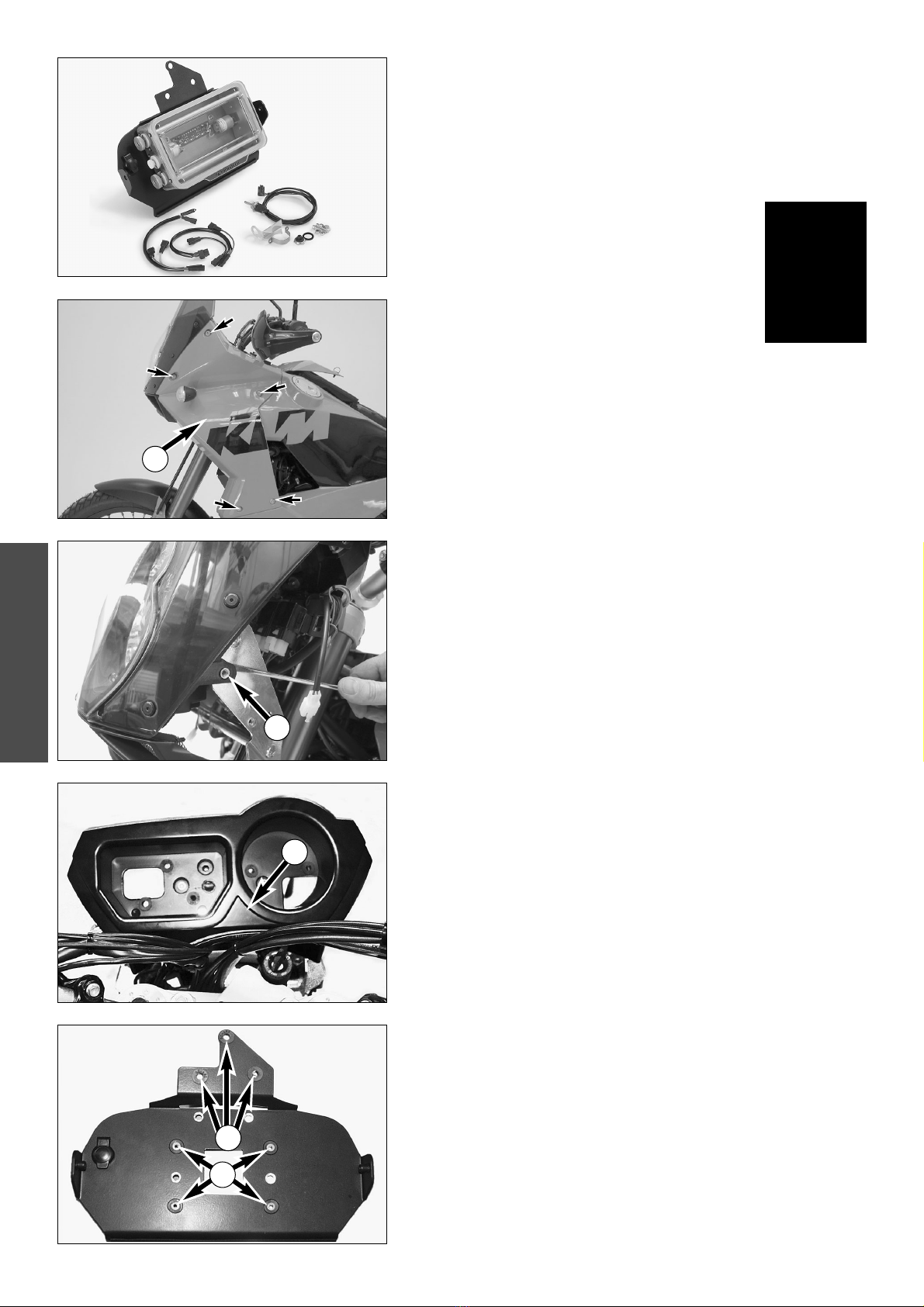

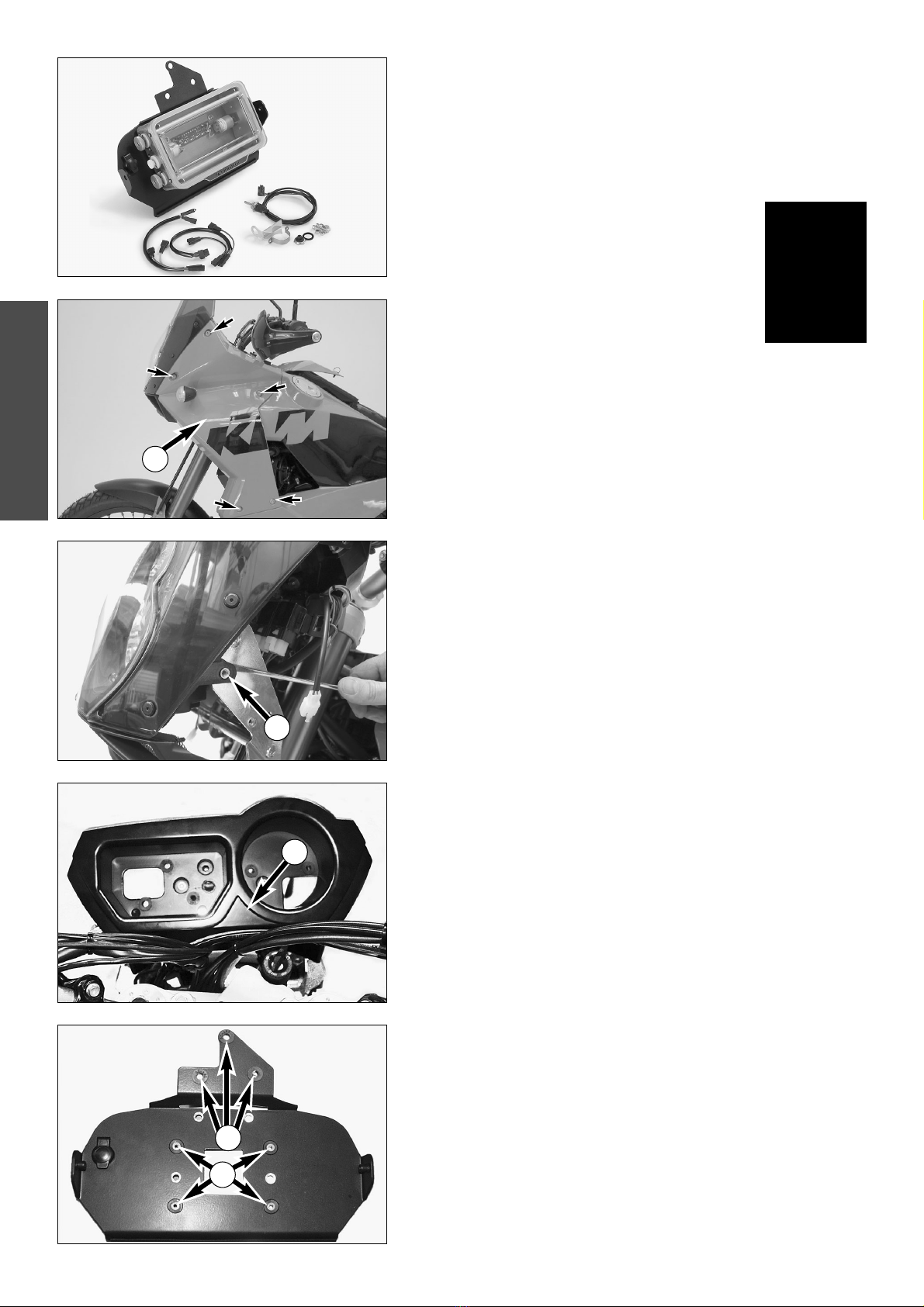

Scope of supply

1 x RB-TT road book holder 600.12.073.000

1 x mounting plate 600.12.073.050

1 x handlebar remote control with wiring harness and

mounting material 600.12.073.080

1 x DIN on-board 12V power outlet, covered 600.11.042.000

1 x wiring harness to connect the socket 600.11.042.050

1 x wiring harness to connect the RB-TT road book holder 600.12.073.060

4 x M5 oval head screw 600.12.073.070

2 x M6x25 flat-head screw

2 x M6x30 flat head screws

4 x plastic spacer

4 x rubber element

4 x plastic sleeve

1 x 4xM5 motherboard

2 x M6 nuts

2 x M6 shims

Mounting

Loosen the 5 fixing screws on the left and right and remove both side cover 1.

ENGLISH

Detach the retaining tab 2with a screwdriver, tilt the windshield and

headlight forwards and pull the connector from the connector support.

Loosen the screw connections and connectors on the trip master and tacho-

meter and remove. Now remove the original trip master and tachometer

holder 3.

NOTE:

The tachometer cannot be mounted if the road book kit is mounted.

Preparing the road book mounting plate

Remove the rubber elements from the original trip master holder and

mount them in the upper three holes in the road book mounting plate 4.

Insert the on-board power outlet in the left part of the mounting plate and

fasten from behind with the nut included in the scope of supply.

Mount the four rubber elements included in the scope of supply in holes in

the mounting plate that are not countersunk and insert a plastic sleeve in

each element 5.

Insert one M6 flat-head screw in each countersunk hole and slip a plastic

spacer on each screw from behind. The holes in the spacers are slightly

conical to facilitate the mounting.

ENGLISH

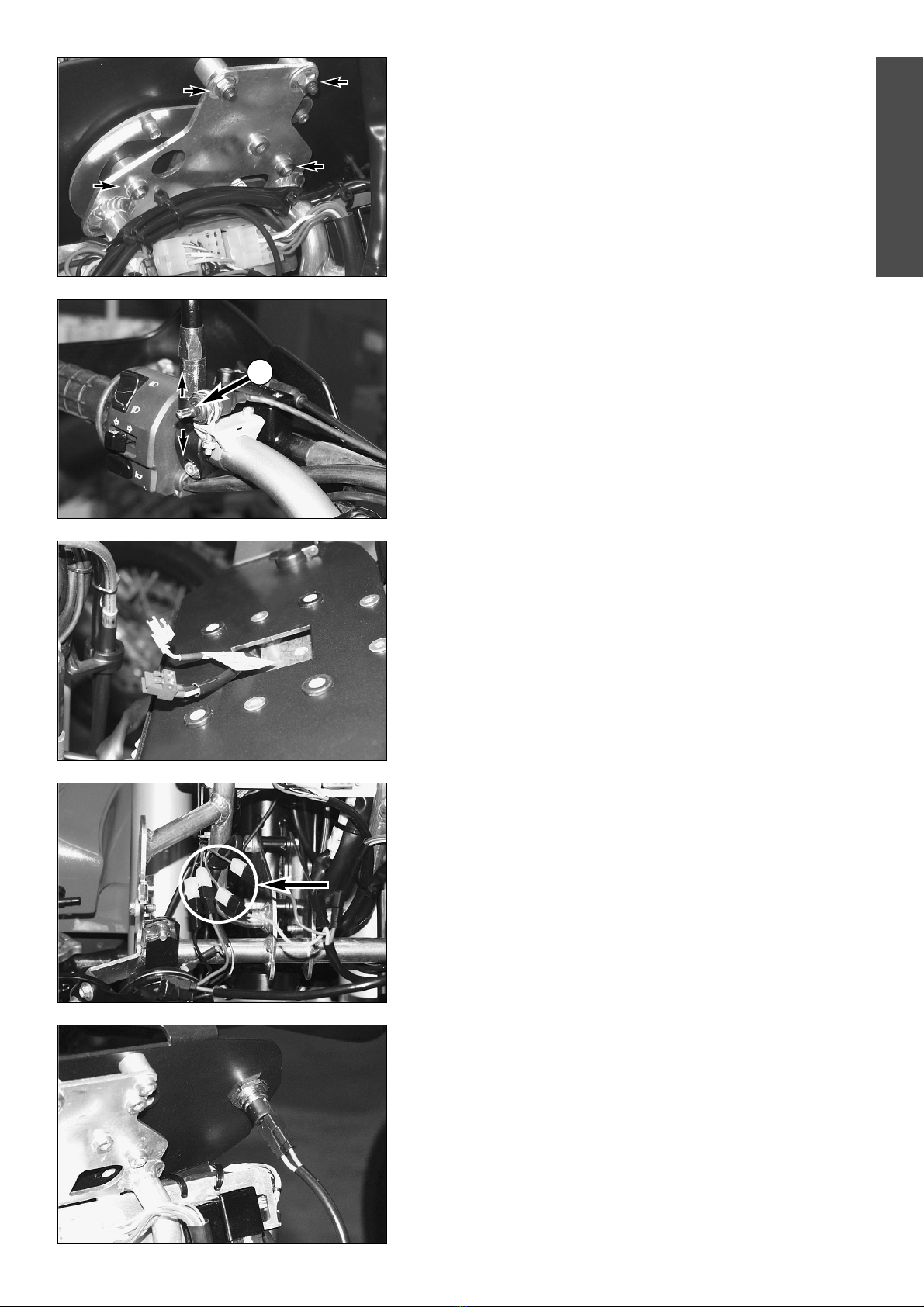

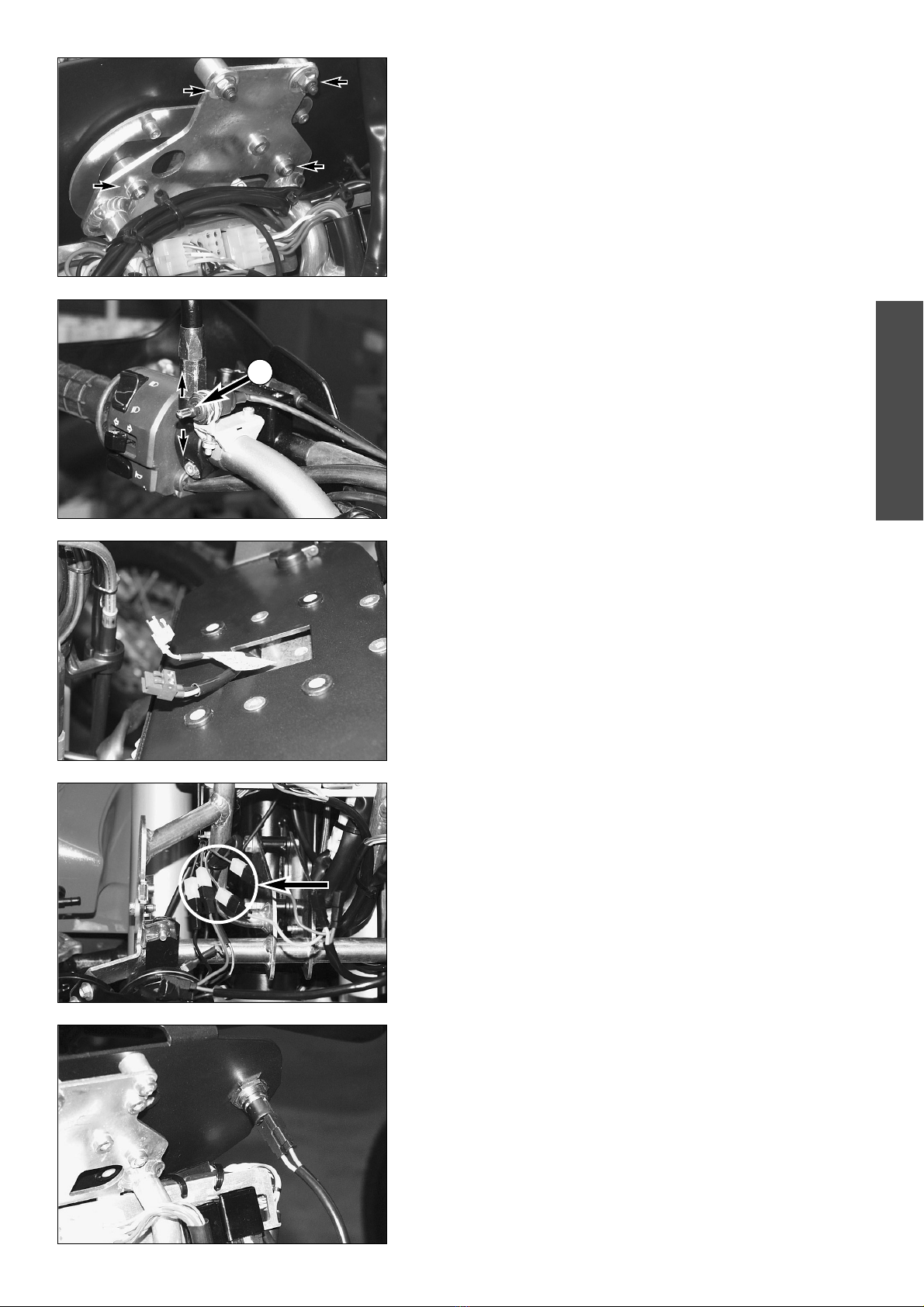

Screw the mounting plate with the M6 flat-head screws and spacers to the

original instrument mount.

Screw the handlebar remote control 6for the road book next to the fixing

clamp on the clutch lever with the clamp and mounting material included in

the scope of supply to allow the switch to be actuated in a vertical position.

Run the cables parallel to the clutch and choke cable, along the front end to

the connector support and then through the opening in the mounting plate.

Before connecting the electric components to the electric system, remove

the fuses from the fuse holders marked ACC1 and ACC2. The fuse holder is

located in the front storage box in front of the seat.

Connection to the electric system

Two brown, one black/red and one red/yellow cable are located in the right

part of the instrument mount. Connect the cables as follows:

Cable harness to connect the road book holder RB-TT:

Black - black-red

Brown - brown

Cable harness to connect the socket:

Yellow - red-yellow

Brown - brown

NOTE:

1 brown and yellow connector and 1 black and brown connector will be

available for other applications.

Run the wiring harness with the yellow and brown cables (wiring harness to

connect the socket) to the on-board power outlet. Connect the cable to the

socket. Make sure the brown cable (ground) is connected to the side

connector and the yellow cable (+12V) to the center connector.

Run the wiring harness with the black and brown cables along the instru-

ment mount and through the mounting plate.

ENGLISH

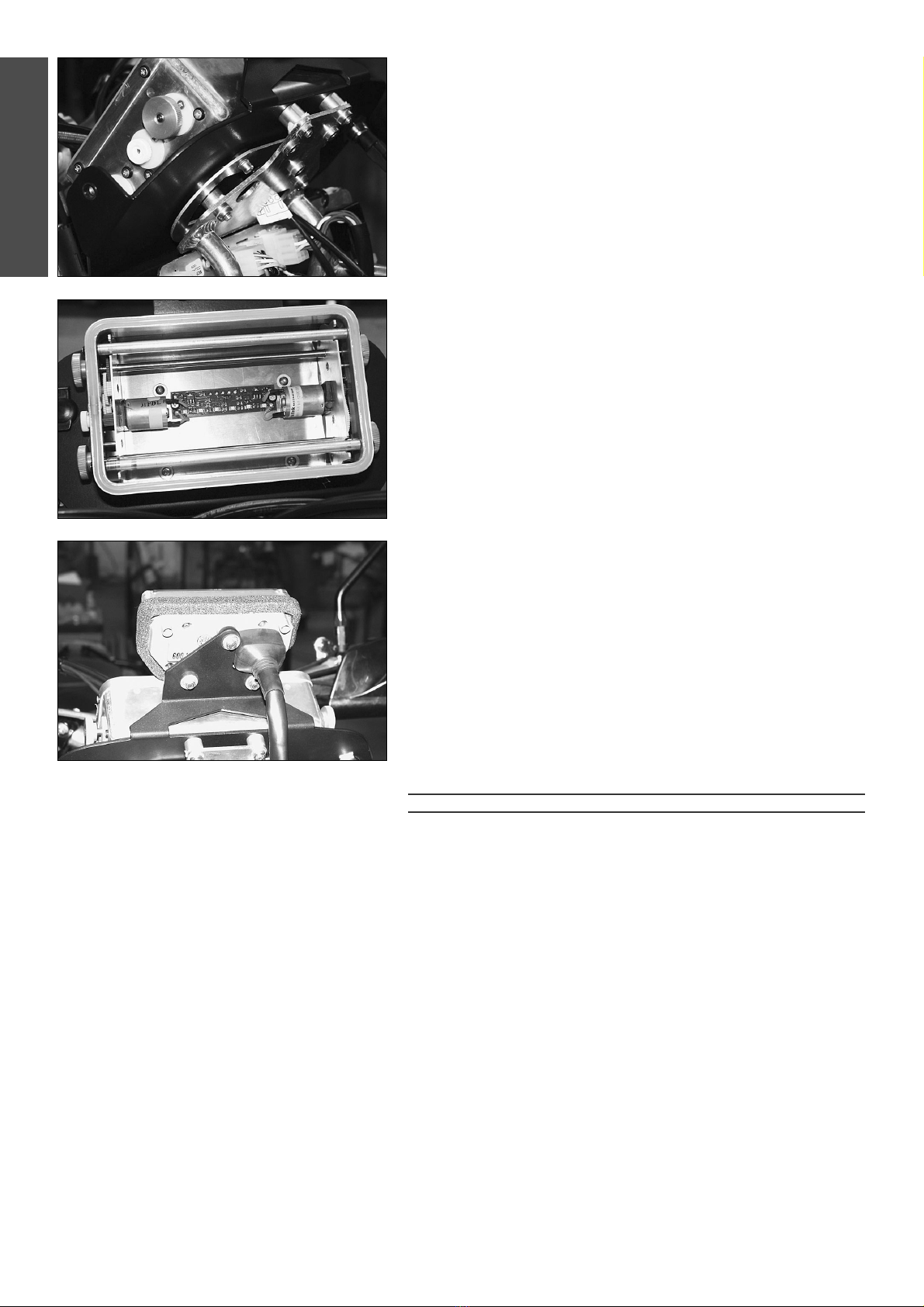

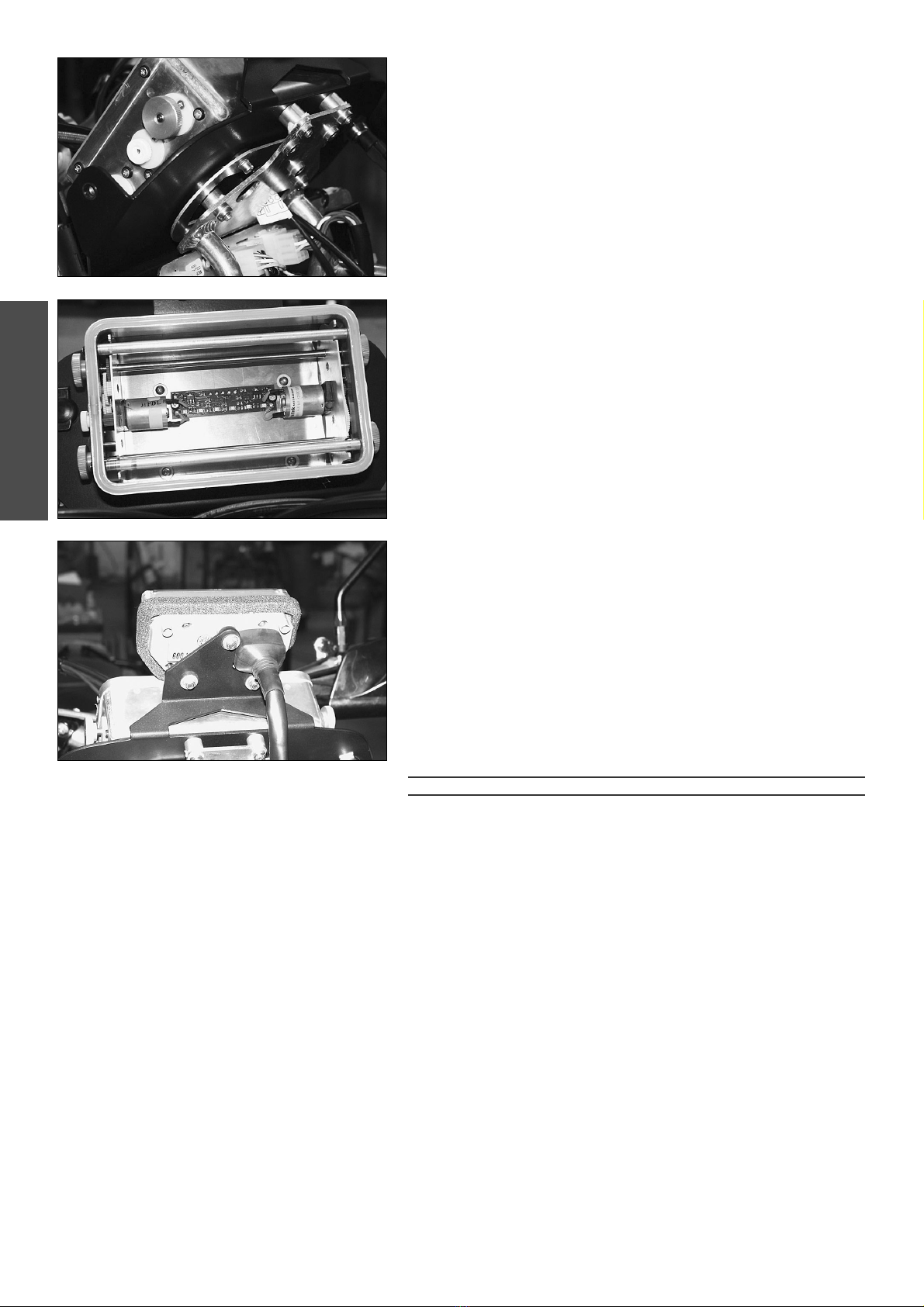

Connect the connectors for the remote control and for the 12-volt connec-

tion to the road book and use the four M5 oval head screws and washers to

screw the road book through the four rubber elements to the motherboard

included in the scope of supply.

Now mount the original trip master in the original rubber elements and

reconnect.

Fix all cables with cable clips, reinsert the fuses and check the road book

holder, the remote control and the socket for proper functioning. The road

book holder should only operate when the ignition is switched on, the

socket should also function when the ignition is switched off.

Mount the headlight, side covers and windshield again. Connect the

connectors for the turn signal. Check the steering for free movement.



WARNING



ALWAYS STOP THE MOTORCYCLE TO OPERATE THE ROAD BOOK REMOTE CONTROL OR

TO READ THE INFORMATION IN THE ROAD BOOK ITSELF. IFYOU DO THIS WHILE DRIVING,

YOUR ATTENTION WILL BE DISTRACTED FROM THE TRAFFIC AND IT MAY CAUSE YOU TO

HAVE AN ACCIDENT.

Volume della fornitura

1 x porta road book RB-TT 600.12.073.000

1 x piastra di montaggio 600.12.073.050

1 x telecomando da manubrio con cavi e kit

di fissaggio 600.12.073.080

1 x presa di bordo DIN 12V coperta 600.11.042.000

1 x cablaggio per connessione presa di bordo 600.11.042.050

1 x cablaggio per connessione porta road book RB-TT 600.12.073.060

4 x vite a testa bombata M5 600.12.073.070

2 x vite a testa svasata M6x25

2 x vite a testa svasata M6x30

4 x distanziali in plastica

4 x elementi in gomma

4 x boccola in plastica

1 x piastra forata per dadi 4xM5

2 x dado M6

2 x rondella M6

Montaggio

Svitare a destra ed a sinistra le cinque viti di fissaggio e togliere i due rivesti-

menti laterali 1.

ITALIANO

Con un cacciavite sganciare la linguetta di fissaggio 2ribaltare in avanti lo

schermo completo di doppiofaro e staccare il connettore dal pannello di

connessione.

Svitare le viti e staccare i connettori del tripmaster e del contagiri e toglierli.

Togliere il supporto originale del tripmaster e del contagiri 3.

AVVERTENZA:

In caso di montaggio del porta road book il contagiri non può più essere

montato.

Preparazione piastra di montaggio road book

Togliere dal supporto originale gli elementi in gomma del tripmaster e mon-

tarli nei tre fori superiori della piastra di montaggio road book 4. Inserire la

presa di bordo a sinistra nella piastra di montaggio ed avvitarla da dietro

con il dado incluso.

Montare i quattro elementi in gomma inclusi nel kit nei fori non svasati della

piastra di montaggio ed inserirvi rispettivamente una boccola in plastica 5.

Nei fori svasati inserire rispettivamente una vite a testa svasata M6 e da die-

tro infilare sulle viti rispettivamente un distanziale in plastica. I fori dei

distanziali sono leggermente conici per facilitare il montaggio.

ITALIANO

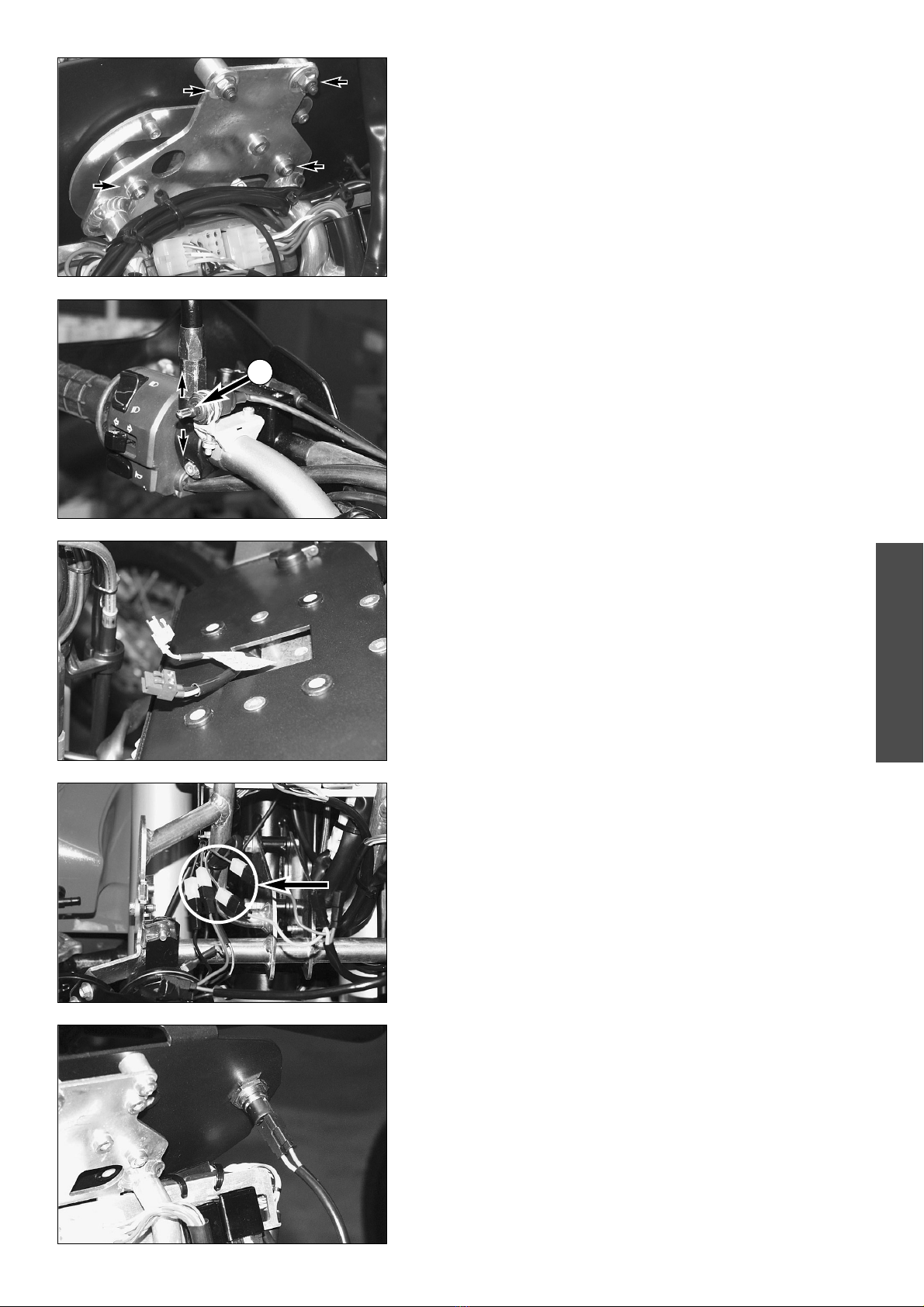

Ora avvitare la piastra di montaggio con le viti a testa svasata M6 ed i

distanziali sul portastrumenti originale.

Con la fascetta ed il materiale di montaggio inclusi nel kit avvitare il teleco-

mando da manubrio 6del road book a fianco della fascetta di fissaggio

della leva frizione in modo tale che l'azionamento dell'interruttore avvenga

in senso verticale.

I relativi cavi dovrebbero essere sistemati parallelamente al cavo frizione ed

al cavo dell'aria fino al pannello di connessione e poi guidati attraverso l'a-

pertura nella piastra di montaggio.

Prima di connettere i componenti elettrici all'impianto elettrico di bordo,

rimuovere i fusibili con la scritta ACC1 ed ACC2 dalla scatola fusibili! La sca-

tola fusibili si trova nel vano portaoggetti anteriore davanti la sella.

Connessione all'impianto elettrico di bordo

Nella zona destra del portastrumenti si trovano due cavi marrone, un cavo

nero/rosso ed un cavo rosso/giallo. Collegare i cavi come segue:

cablaggio per connessione porta road book RB-TT:

nero - nero-rosso

marrone - marrone

cablaggio per connessione presa di bordo:

giallo - rosso-giallo

marrone - marrone

AVVERTENZA:

Rispettivamente un connettore marrone ed uno giallo e rispettivamente un

connettore nero ed uno marrone rimangono liberi per altre applicazioni.

Sistemare il cablaggio con i cavi color giallo e marrone (cablaggio per conn-

essione presa di bordo) fino alla presa di bordo. Collegare i cavi alla presa.

Far attenzione a collegare il cavo marrone (massa) al connettore laterale, e

quello giallo (+12V) al connettore in posizione centrale.

Guidare il cablaggio con i cavi color nero e marrone lungo il portastrumenti

ed attraverso la piastra di montaggio.

ITALIANO

Collegare i connettori per il telecomando e per la connessione a 12 volt al

road book ed avvitare quest'ultimo con le quattro viti a testa bombata M5 e

le rondelle attraverso i quattro elementi in gomma con la piastra forata

inclusa nel kit.

Dopodiché montare il tripmaster originale negli elementi originali in gomma

e collegarlo.

Fissare tutti i cavi con fascette serracavi, reinserire i fusibili e controllare il

funzionamento del porta road book, del telecomando e della presa di

bordo. Il porta road book deve funzionare solo ad accensione inserita e la

presa di bordo anche ad accensione disinserita.

Rimontare il doppiofaro, i rivestimenti laterali e lo schermo. Ricollegare

anche i connettori degli indicatori di direzione. Infine controllare la scorrevo-

lezza dello sterzo.



ATTENZIONE



L'AZIONAMENTO DEL TELECOMANDO DEL ROAD BOOK E LA LETTURA DI INFORMAZIONI

SUL ROAD BOOK STESSO DOVREBBERO AVVENIRE SEMPRE A MOTOCICLETTA FERMA. SE

ESEGUITE QUESTE OPERAZIONI DURANTE LA GUIDA, SARETE DISTOLTI DALLA STRADA E DAL

TRAFFICO. DICONSEGUENZA È ANCHE FACILE CHE SI VERIFICHINO DEGLI INCIDENTI.

Inhaltsverzeichnis

Sprachen:

Andere KTM Motorradzubehör Handbücher

KTM

KTM 61508908000 Bedienungsanleitung

KTM

KTM 79607913044 Betriebsanleitung

KTM

KTM FAHRGESTELL 400/620 Leitfaden

KTM

KTM 90111942044 Betriebsanleitung

KTM

KTM 61307908000 Betriebsanleitung

KTM

KTM 600.07.213.050 Bedienungsanleitung

KTM

KTM TOURATECH 22112929044 Bedienungsanleitung

KTM

KTM 125 SX 2008 Leitfaden

KTM

KTM 60312935044 Betriebsanleitung

KTM

KTM Performer 5972 Merkblatt

KTM

KTM 600.12.025.000 Bedienungs- und Montageanleitung

KTM

KTM 76012935144 Betriebsanleitung

KTM

KTM 78112964000 Betriebsanleitung

KTM

KTM 58612027050 Bedienungsanleitung

KTM

KTM Chassis 690 SMC Leitfaden

KTM

KTM 79602979044 Betriebsanleitung

KTM

KTM 95814910044C1 Bedienungsanleitung

KTM

KTM 61412992044 Leitfaden

KTM

KTM 1090 RR kit Bedienungsanleitung

KTM

KTM SXS13540100 Betriebsanleitung

KTM

KTM 69130985044 Betriebsanleitung

KTM

KTM 600.12.025.000 Bedienungs- und Montageanleitung

KTM

KTM 600.12.068.000 Bedienungsanleitung

KTM

KTM 78111994000 Betriebsanleitung

Beliebte Motorradzubehör Handbücher anderer Marken

SRC

SRC B-TRK502-01-01-SL Bedienungsanleitung

3M Speedglas 9100 MP Bedienungsanleitung

hepco & becker

hepco & becker 6307520 00 01 Bedienungsanleitung

HOMCOM

HOMCOM AA0-077 Bedienungsanleitung

hepco & becker

hepco & becker 6307558 00 01 Bedienungsanleitung

Wunderkind Custom

Wunderkind Custom 106503-F15 Benutzerhandbuch

Dräger

Dräger HPS 3500 Bedienungsanleitung

M-WAVE

M-WAVE SKI Bedienungsanleitung

Kuryakyn

Kuryakyn 6212 Bedienungsanleitung

hepco & becker

hepco & becker 6507504 00 01 Bedienungsanleitung

Tool it

Tool it PROMAX LCD 9.13G Bedienungsanleitung

Custom Dynamics

Custom Dynamics TruWrapz Bedienungsanleitung

Roof

Roof RO200 CARBON Bedienungsanleitung

Kabuto

Kabuto Japan IBUKI Bedienungsanleitung

PUIG

PUIG 5051 Bedienungsanleitung

rizoma

rizoma ZTH050 Bedienungsanleitung

Joubert

Joubert 10001711 Bedienungsanleitung

Sperian

Sperian Optrel p420 Bedienungsanleitung
