Landmann Rexon PTS 3.0 Bedienungsanleitung

www.landmann.com

I: 

V: 

E: /

DE M

EN A I

FR I  

IT I  

ES I  

NL M

SE M

NO M

DK M

FI A

PL I 

CZ M 

SL N  

Rexon PTS 3.0

SK N  

HU S 

RO I  

BG И  

HR U  

TR M 

GR Οδηγιες Συναρολογησησ

RU И  

LV M 

EE P

IS L  

LT M 

Ø6

20x

Ø6

20x

M6x15

25x

A B C D E

max. 700 mm

Rexon PTS 3.0

0063

I3B/P (30) I3B/P (50) I3B/P (37) I3+ (28-30/37)

CY, CZ, DK, EE, FI, FR, GB,

HU, IT, LT, NL, NO, SE, SI, SK,

RO, HR, TR, BG, IS, LU, MT

AT, CH, DE PL BE, CZ, ES, FR, GB, GR, IE, IT,

LT, LU, LV, PT, SK, SI

Hauptbrenner-Düse / Main burner nozzle / Gicleur du

brüleur principal / Ugello del bruciatore principale

/ Sproeikop van de hoofdbrander / Boquilla del

quemador principal / Huvudbrännarmunstycke

/ Hovedbrennerdyse / Hovedbrænder-dyse /

Pääpolttimen suutin / Dysza głównego palnika /

Tryska hlavního hořáku / Šoba glavnega gorilnika

/ Dýza hlavného horáka / Fő égőfej fúvóka / Duză

arzător principal / Дюза на главната горелка /

Mlaznica glavnog plamenika / Ana brülör memesi /

Ακροφύσιο κύριου καυστήρα / Форсунка основной

горелки / Galvenā degļa sprausla / Peapõleti düüs /

Aðalbrennari - Stútur / Pagrindinio degiklio purkštukas

Ø 0,92 mm Ø 0,81 mm Ø 0,85 mm Ø 0,92 mm

Verbrauch / Consumption / Consommation / Consumo

/ Verbruik / Consumo / Förbrukning / Forbruk / Forbrug

/ Kulutus / Zużycie / Spotřeba / Poraba / Spotreba /

Fogyasztás / Consum / Разход / Potrošnja / Tüketim /

Κατανάλωση / Расход / Patēriņš / Tarbimine / Eyðsla /

Suvartojimas

G30: 796 g/h G31: 782 g/h G30: 796 g/h G31: 782 g/h G30: 796 g/h G31: 782 g/h G30: 796 g/h G31: 782 g/h

1008CR3058 10,95 kW 28,6 kg 65 x 40 cm 134 x 58 x 120 cm max. 8 kg 1,5 kg/h

max. Ø 310 mm

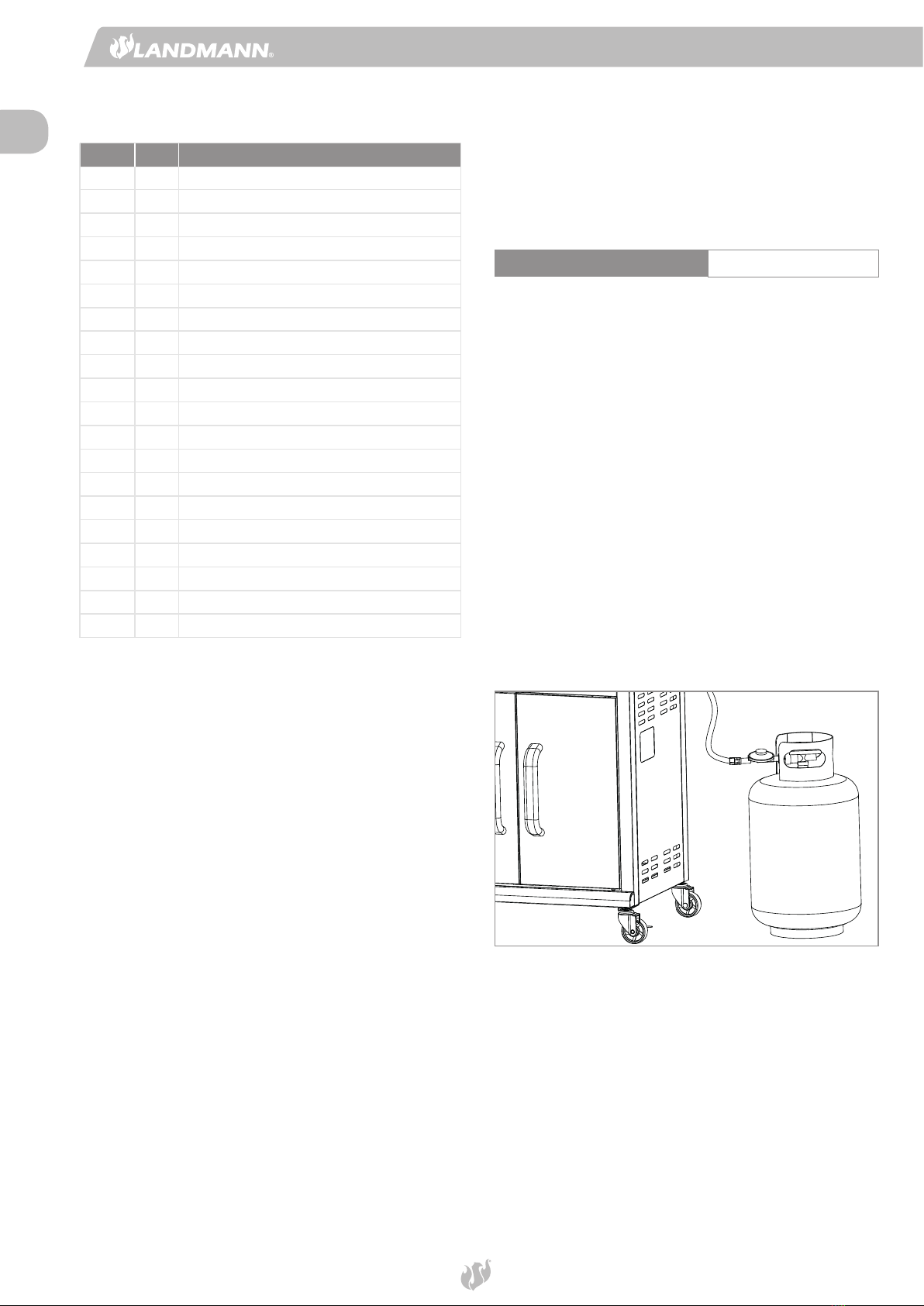

Platzierung der Gasﬂasche während der

Benutzung

Die Gasﬂasche darf während der Benutzung nicht im

Unterschrank aufbewahrt werden. Platzieren Sie die Gasﬂasche

neben dem Grill. Beachten Sie, dass die Gasﬂasche die

maximale Höhe von 700 mm nicht überschreiten darf.

Gewährleistungsansprüche und Garantie

Ihr LANDMANN-Grill hat das Werk als Qualitätsprodukt

in technisch einwandfreiem Zustand verlassen.

LANDMANN übernimmt daher über Ihre gesetzlichen

Gewährleitungsansprüche hinaus eine erweiterte Qualitäts- und

Haltbarkeitsgarantie gegen Durchrosten auf folgende Teile:

Brenner 5 Jahre

Gewährleistungs-und Garantieansprüche sind grundsätzlich

ausgeschlossen bei nicht bestimmungsgemäßem Gebrauch des

Grills sowie bei Verwendung nicht zugelassener Brennmittel.

Verfärbung, Anrosten oder leichte Verformung der direkt den

Flammen ausgesetzten Teile (Grillrost, Grillplatte, Brenner,

Brennerabdeckung) beeinträchtigen nicht die Funktion

und begründen daher keine Garantieansprüche.

Bitte bewahren Sie für eine eventuelle Geltendmachung von

Garantie- oder Gewährleistungsansprüchen Ihren Kaufbeleg auf.

Teileliste

Pos. Anz. Bezeichnung

1 1 Brennereinheit (vormontiert)

2 1 Warmhalterost

3 2 Grillrost

4 3 Brennerabdeckung

5 1 Seitenablage, links

6 1 Seitenablage, rechts

7 1 Fettauffangschalenhalterung

8 1 Fettauffangschale

9 1 Standstativ, hinten

10 2 Querstrebe hinten

11 1 Standstativ, vorne

12 1 Radstativ, hinten

13 1 Radstativ, vorne

14 4 Querstrebe hinten, unten

15 1 Querstrebe, links/rechts

16 1 Radachse

17 2 Frontblende

18 2 Radkappe

19 1 Rad

1 Schraubensatz mit Montagematerial

EG – Konformitätserklärung

Hiermit erklären wir, die Firma LANDMANN GmbH & Co. Handels-KG,

dass das hier beschriebene Gas Gerät der Verordnung (EU) 2016/426

entspricht.

Die Konformität wurde durch eine Baumusterprüfung gemäß der

Norm EN 498:2012.

Durchgeführt wurde die Baumusterprüfung von der notiﬁzierten Stelle

TÜV Rheinland. (1008).

Produktidentiﬁkationsnummer: 1008 CR3058

Für weitere Informationen wenden Sie sich bitte an unsere Service

Abteilung.

Verwendung

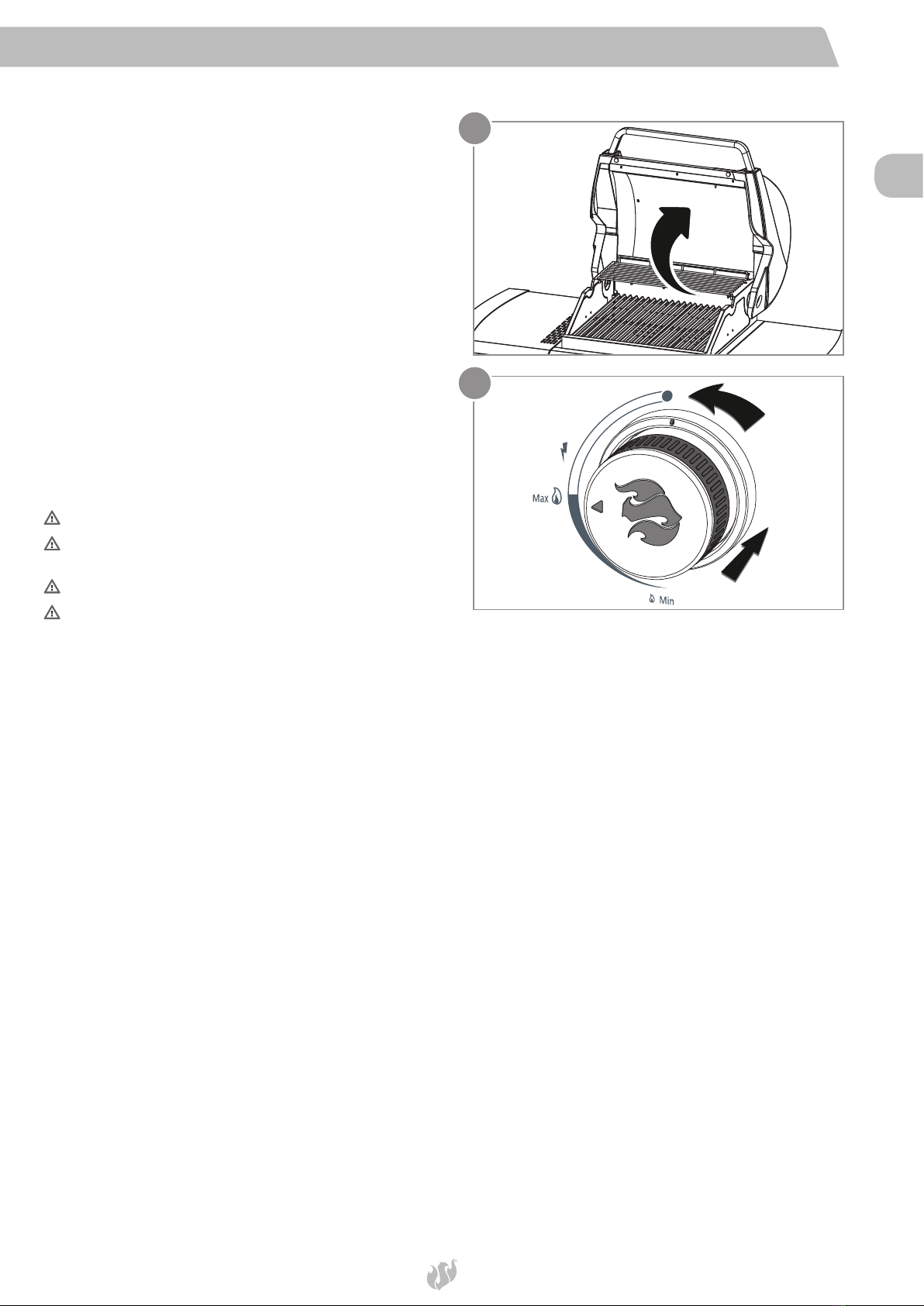

Funktionselemente (siehe Seite 3):

A. Reglerknopf Hauptbrenner

Grill in Betrieb nehmen:

1. Öffnen Sie den Deckel der Grilleinheit (1).

2. Öffnen Sie die Gaszufuhr an der Gasﬂasche

(siehe Betriebsanleitung).

3. Jeder Brenner ist mit einem eigenen Zündsystem ausgestattet und

lässt sich somit einzeln zünden.

Drücke Sie den Reglerknopf, halten Sie diesen

gedrückt und drehen Sie den Reglerknopf gegen den

Uhrzeigersinn auf die Position MAX. (2) Ein lautes Klack-

Geräusch ist zu hören, dies ist die Piezo-Zündung.

4. Kontrollieren Sie, ob der Brenner gezündet wurde.

Schauen Sie dafür vorsichtig durch das Grillrost,

ob Flammen aus dem Brenner schlagen.

5. Sollte der Brenner nicht gezündet haben, drücken

Sie den Reglerknopf und drehen diesen wieder in

die 0-Position. Warten Sie 5 Minuten, damit sich

das Gas im Brennraum verﬂüchtigen kann.

6. Hat der Brenner gezündet, wiederholen Sie die oben

genannten Schritte für die restlichen Brenner.

WARNUNG! Öffnen Sie den Deckel während des Zündvorgangs.

WARNUNG! Beugen Sie sich während des Zünden der Brenner

nicht über die Grillﬂäche.

WARNUNG! Jeder Brenner kann einzeln gezündet werden.

WARNUNG! Sollte der Brenner nicht gezündet haben, drücken Sie

den Reglerknopf und drehen diesen wieder in die 0-Position. Warten

Sie 5 Minuten, damit sich das Gas im Brennraum verﬂüchtigen kann.

Wiederholen Sie anschließend den Zündvorgang.

Grill außer Betrieb nehmen:

1. Schließen Sie die Gaszufuhr an der Gasﬂasche

(siehe Betriebsanleitung).

2. Drücken Sie den Reglerknopf und drehen Sie diesen im

Uhrzeigersinn auf die 0-Position.

Rexon PTS 3.0

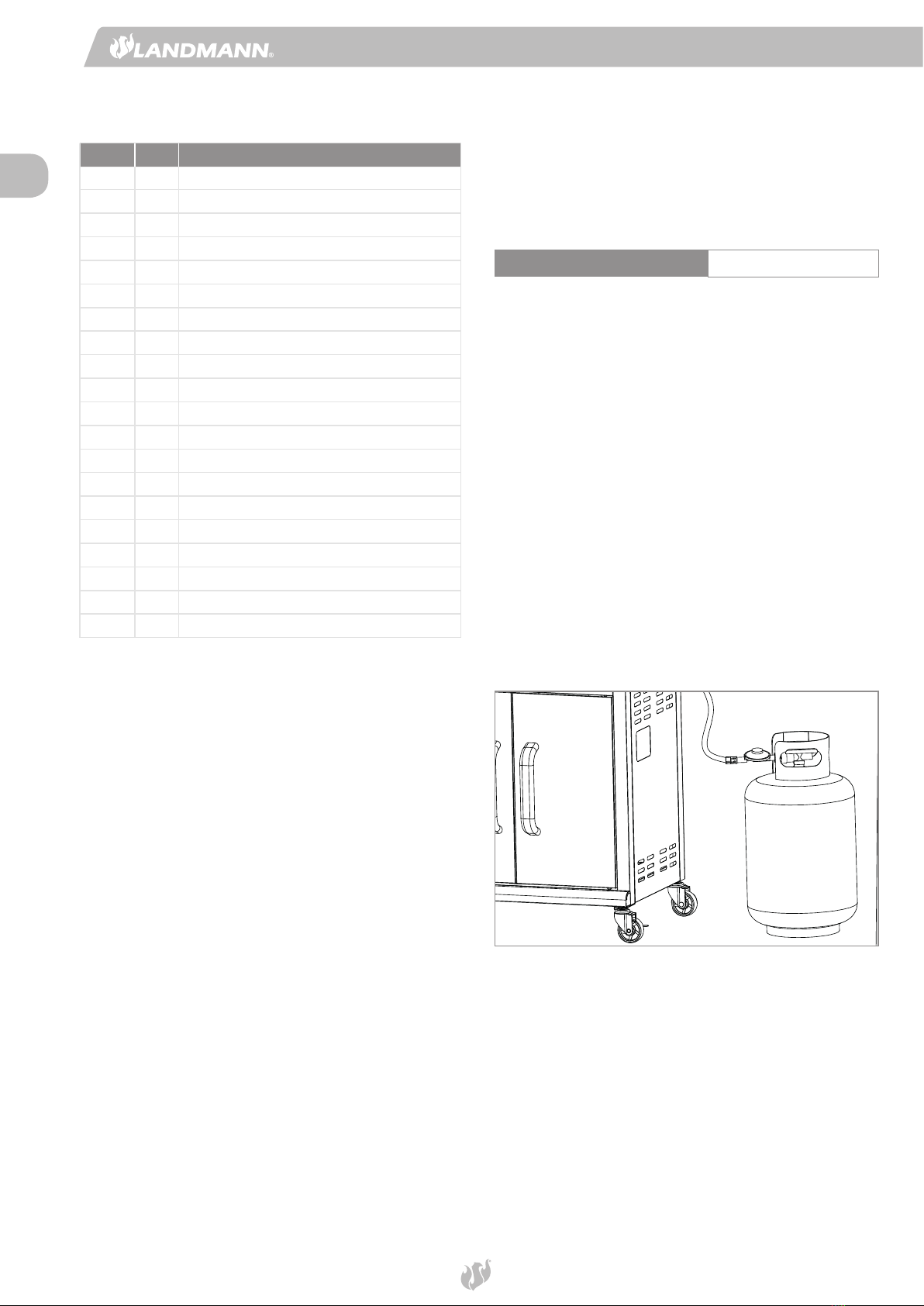

Placement of the gas cylinder during use

The gas cylinder must not be stored in the base cabinet during

use. Position the gas cylinder next to the barbecue. Note that the

gas cylinder must not exceed the maximum height of 700 mm.

Guarantee claims and warranty

Your LANDMANN barbecue left the factory

in a technically ﬂawless condition.

For this reason, in addition to your statutory warranty claims

LANDMANN also offers an extended quality and durability

warranty against rusting through on the following parts:

Burner 5 years

Any warranty and guarantee claims shall become void in the

event of improper use of the barbecue or the use of non-approved

fuels. Discolouration, rusting or slight deformation of parts

exposed directly to the ﬂames (cooking grill, hotplate, burner,

ﬂame tamer, etc.) do not impair the function of the barbecue

and, as such, do not form a basis for any warranty claims.

Please retain your receipt in case you need to make a warranty claim.

Part list

Item Qty. Part name

1 1 Burner unit (pre-mounted)

2 1 Warming rack

3 2 Cooking grill

4 3 Flame tamer

5 1 Side shelf, left

6 1 Side shelf, right

7 1 Grease tray holder

8 1 Grease tray

9 1 Rear stand tripod

10 2 Cross bar

11 1 Front stand tripod

12 1 Rear wheel tripod

13 1 Front wheel leg

14 4 Cross bar, rear, bottom

15 1 Wheel axle

16 1 Front panel

17 2 Wheel cap

18 2 Wheel

19 1 Grease tray

1 Screw set with assembly material

EC – Declaration of Conformity

We, LANDMANN GmbH & Co. Handels-KG, hereby declare that the

gas appliance described here complies with EU regulation 2016/426.

Conformity has been veriﬁed by a type examination according to EN

498:2012.

The type examination was carried out by the notiﬁed body TÜV

Rheinland. (1008).

Product identiﬁcation number: 1008 CR3058

Please contact our service department for further information.

Utilisation

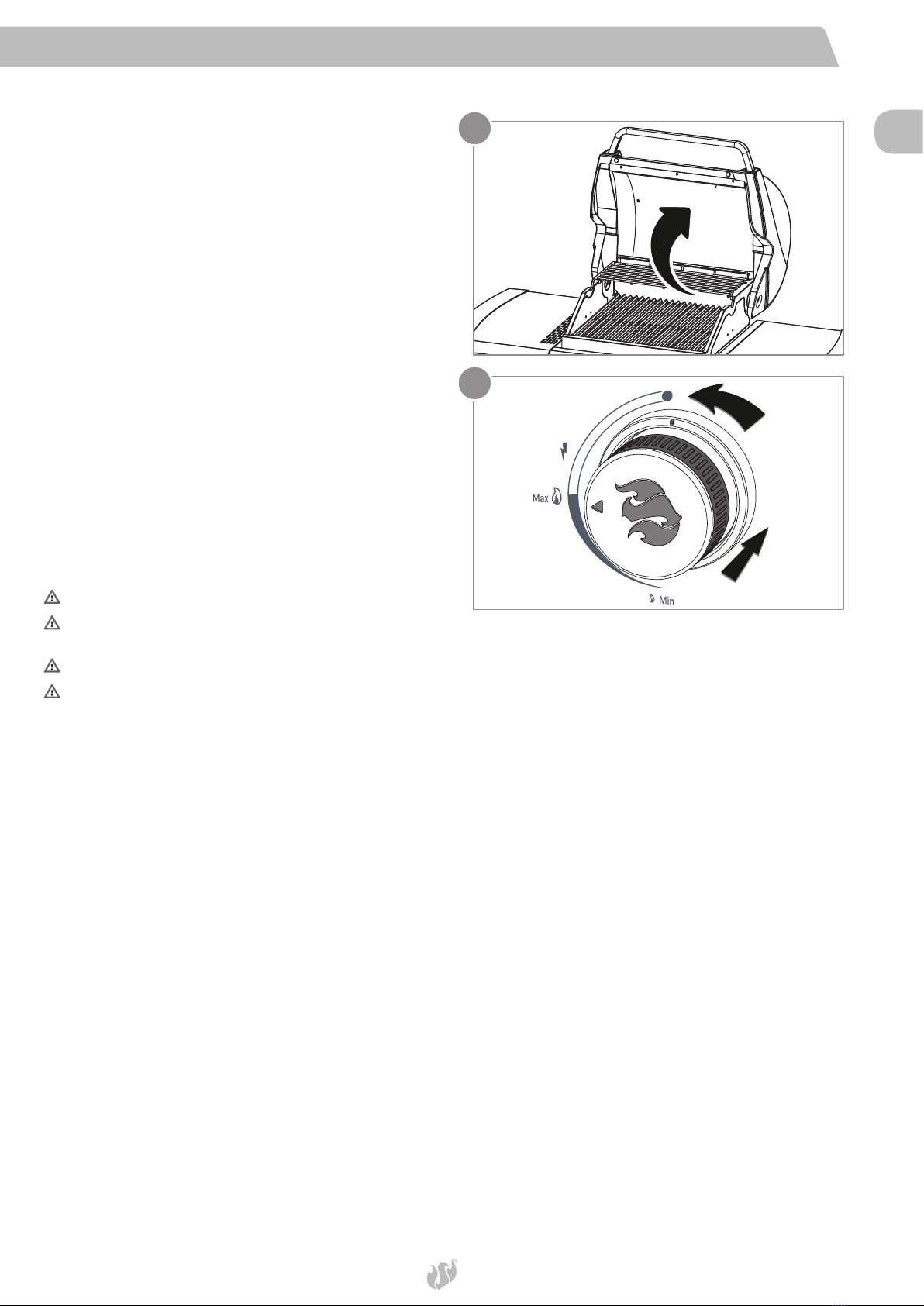

Functional elements (see page 3):

A. Main burner control knob

Starting up the barbecue:

1. Open the lid on the grill unit (1).

2. Open the gas supply on the gas cylinder (see operating manual)..

3. Each burner has its own ignition system and

they can therefore be ignited individually.

Press the control knob, hold it down, and turn it

anti-clockwise to the MAX position. (2) A loud

click can be heard; this is the piezo ignition.

4. Check whether the burner has been ignited. Carefully look

through the cooking grill to see if ﬂames come out of the burner.

5. If the burner has not ignited, press the control knob and

turn it back to the 0 position. Wait for 5 minutes to allow

the gas in the combustion chamber to dissipate.

6. If the burner has ignited, repeat the above

steps for the remaining burners.

WARNING! Open the cover during the ignition process.

WARNING! Do not bend over the cooking area when igniting the

burners.

WARNING! Each burner can be ignited individually.

WARNING! If the burner has not ignited, press the control knob

and turn it back to the 0 position. Wait for 5 minutes to allow the

gas in the combustion chamber to dissipate. Then repeat the ignition

process.

Switching off the barbecue:

1. Close the gas supply on the gas cylinder (see operating manual).

2. Press the control knob and turn it clockwise to the 0 position.

Rexon PTS 3.0

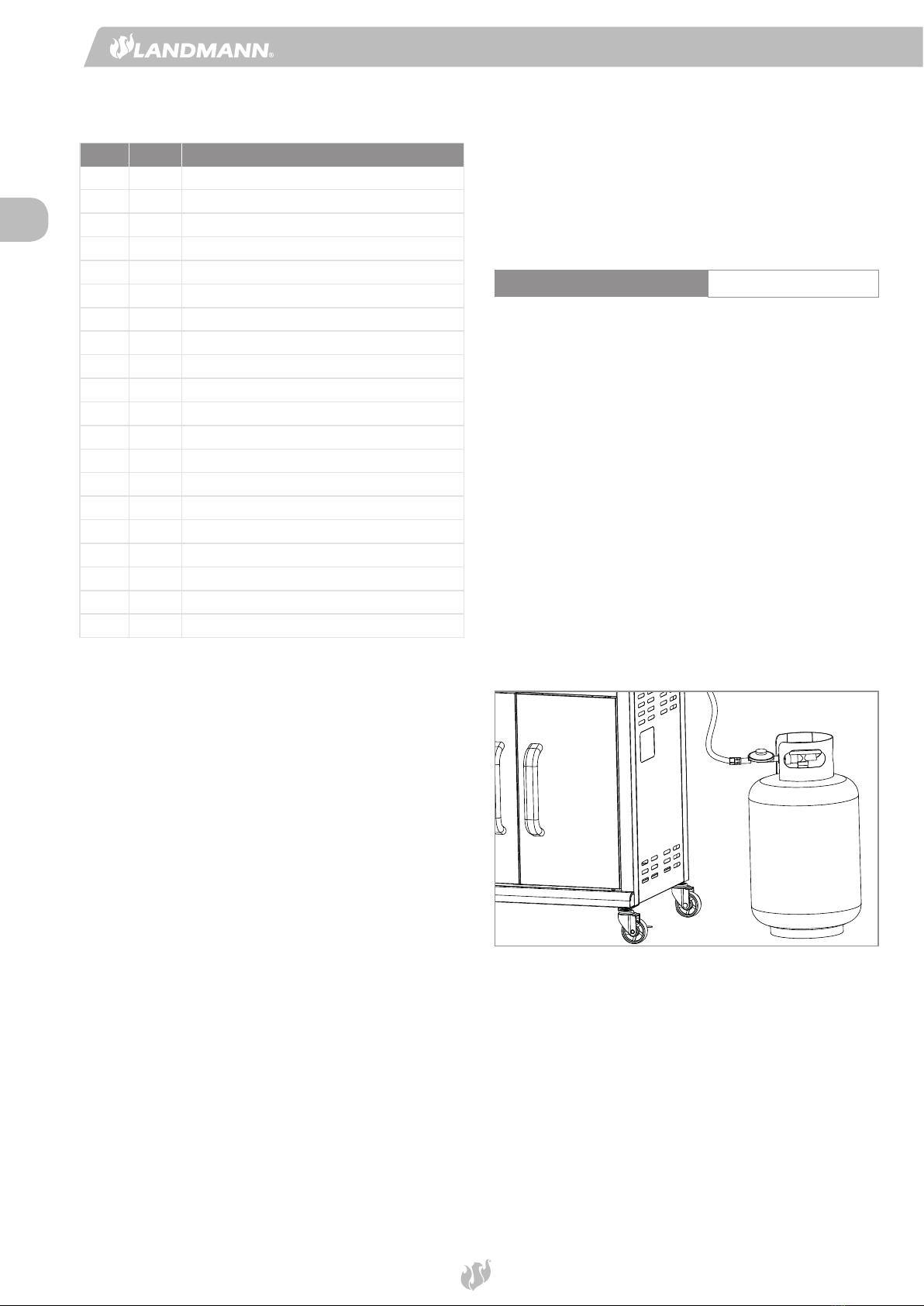

Placement de la bouteille de gaz pendant

l'utilisation

La bouteille de gaz ne doit pas être entreposée dans le meuble

inférieur pendant l'utilisation. Placer la bouteille de gaz à

côté du barbecue. Tenir compte du fait que la bouteille de gaz

ne doit pas dépasser la hauteur maximale de 700mm.

Demandes de prises en

garantie et garantie

Votre barbecue LANDMANN est un produit de qualité qui

a quitté l'usine dans un état technique irréprochable.

Par conséquent, en plus de la garantie légale, LANDMANN

octroie une garantie de durabilité et de qualité étendue

contre la perforation par rouille sur les pièces suivantes:

Brûleur 5 ans

Toute prise en charge au titre de la garantie est, par principe,

exclue en cas d'utilisation non conforme du barbecue ainsi

qu'en cas d'utilisation d'un combustible non autorisé. La

décoloration, la corrosion ou une légère déformation des pièces

directement exposées aux ﬂammes (grille, plaque, brûleur,

couvercle du brûleur) n'affectent pas le fonctionnement et

ne justiﬁent donc pas une prise en charge sous garantie.

Conserver le justiﬁcatif d'achat pour toute éventuelle

revendication des droits de garantie.

Nomenclature

Pos. Nbre. Désignation

1 1 Module de brûleur (prémonté)

2 1 Grille de maintien au chaud

3 2 Grille

4 3 Couvercle du brûleur

5 1 Tablette latérale, gauche

6 1 Brûleur latéral

7 1 Support pour récipient récupérateur de graisse

8 1 Récipient récupérateur de graisse

9 1 Plaque de sol

10 2 Roulette

11 1 Galet de roulement

12 1 Aimant

13 1 Paroi latérale, gauche

14 4 Paroi latérale, droite

15 1 Paroi arrière

16 1 Traverse

17 2 Porte de placard inférieur

18 2 Poignée de la porte

19 1 Tôle de récupération de la graisse

1 Jeu de vis avec matériel de montage

Déclaration de conformité CE

Nous, la société LANDMANN GmbH & Co. Handels-KG, déclarons par

la présente que l'appareil au gaz décrit ici est conforme au règlement

(UE) 2016/426.

La conformité a été prouvée par un examen de type conformément

aux normes EN 498:2012.

L'examen de type a été effectué par l'organisme notiﬁé TÜV

Rheinland. (1008).

Numéro d'identiﬁcation du produit: 1008 CR3058

Pour de plus amples informations, s'adresser à notre département

service.

Utilisation

Éléments fonctionnels (voir page 3):

A. Bouton de régulateur du brûleur principal

Mettre le barbecue en service:

1. Ouvrir le couvercle de l'unité du barbecue (1).

2. Ouvrir l'alimentation en gaz sur la bouteille

de gaz (voir instructions de service).

3. Chaque brûleur est équipé d'un système d'allumage

et peut ainsi être allumé individuellement.

Appuyer sur le bouton du régulateur, le maintenir enfoncé et le

tourner dans le sens anti-horaire sur la position MAX. (2). Un bruit

de claquement fort se fait entendre, il s'agit de l'allumage piézo.

4. Contrôler si le brûleur a été allumé. Regarder avec

précaution par la grille si des ﬂammes sortent du brûleur.

5. Si le brûleur ne s'est pas allumé, appuyer sur le

bouton du régulateur et le tourner de nouveau en

position 0. Attendre 5 minutes aﬁn que le gaz puisse

se volatiliser dans la chambre de combustion.

6. Si le brûleur s'est allumé, réitérer les étapes

susmentionnées pour les brûleurs restants.

AVERTISSEMENT ! Ouvrir le couvercle pendant la procédure

d'allumage.

AVERTISSEMENT! Ne pas ne pencher au-dessus de la surface du

barbecue pendant l'allumage des brûleurs.

AVERTISSEMENT ! Chaque brûleur peut être allumé

individuellement.

AVERTISSEMENT! Si le brûleur ne s'est pas allumé, appuyer sur le

bouton du régulateur et le tourner de nouveau en position 0. Attendre

5 minutes aﬁn que le gaz puisse se volatiliser dans la chambre de

combustion. Réitérer ensuite la procédure d'allumage.

Mettre le barbecue hors service:

1. Fermer l'alimentation en gaz sur la bouteille

de gaz (voir instructions de service).

2. Appuyer sur le bouton du régulateur et le tourner dans le sens

horaire sur la position 0.

Rexon PTS 3.0

Posizionamento della bombola del gas

durante l'uso

Durante l'uso, la bombola di gas non deve essere

conservata nell'armadio inferiore. Posizionare la bombola

di gas accanto al barbecue. Osservare che la bombola

di gas non superi l'altezza massima di 700 mm.

Diritti di garanzia e garanzia

Il Vostro barbecue della LANDMANN ha lasciato lo stabile

come prodotto di qualità in uno stato tecnico perfetto.

Oltre alla garanzia prevista dalla legge, LANDMANN pertanto

offre una garanzia estesa che copre la qualità e la protezione

contro l'arrugginimento dei seguenti componenti:

Bruciatore 5 anni

I diritti alla garanzia decadranno in caso di un uso irregolamentare

del barbecue come anche in caso di utilizzo di combustibili non

ammessi. Lo scolorimento, arrugginimento oppure una leggera

deformazione delle parti direttamente esposte alle ﬁamme

(griglia, piastra di cottura, bruciatori, coperchio del bruciatore,

candela di accensione) non hanno nessun effetto sulla funzione

e perciò non costituiscono nessuna rivendicazione di garanzia.

Si prega di conservare la ricevuta dell'acquisto nel caso si

vogliano far valere delle rivendicazioni di garanzia.

Elenco dei pezzi

Pos. Quant. Descrizione

1 1 Unità bruciatore (preassemblata)

2 1 Griglia termostatica

3 2 Griglia

4 3 Copertura del bruciatore

5 1 Piano d'appoggio laterale a sinistra

6 1 Piano d'appoggio laterale a destra

7 1 Supporto per bacinella raccogligrasso

8 1 Bacinella raccogligrassi

9 1 Cavalletto ﬁsso, dietro

10 2 Montante diagonale posteriore

11 1 Cavalletto ﬁsso, davanti

12 1 Supporto per ruote, dietro

13 1 Supporto per ruote, davanti

14 4 Montante diagonale posteriore, in basso

15 1 Montante diagonale lato sinistro/destro

16 1 Asse ruota

17 2 Lastra frontale

18 2 Coprimozzo

19 1 Girante

1 Insieme di viti con materiale di montaggio

Dichiarazione di conformità CE

Con la presente, noi, la ditta LANDMANN GmbH & Co. Handels-KG,

dichiariamo che l'apparecchio qui descritto corrisponde alla normativa

(CE) 2016/426.

La conformità è stata dimostrata attraverso una prova di omologazione

secondo le normative EN 498:2012.

La prova di omologazione è stata eseguita dall'ente notiﬁcata TÜV

Rheinland. (1008).

Codice di identiﬁcazione prodotto: 1008 CR3058

Per ulteriori informazioni prego rivolgetevi al nostro reparto assistenza.

Inhaltsverzeichnis

Sprachen:

Andere Landmann Grill Handbücher

Landmann

Landmann 11421 Bedienungsanleitung

Landmann

Landmann avalon PTS 5.1 Plus Gebrauchsanweisung

Landmann

Landmann dorado Bedienungsanleitung

Landmann

Landmann Pantera 3.0 Bedienungsanleitung

Landmann

Landmann "Grill-Lok" 11094 Bedienungsanleitung

Landmann

Landmann Vista Smoky Mountain 560200 Bedienungsanleitung

Landmann

Landmann "Grill-Lok" 11094 Gebrauchsanweisung

Landmann

Landmann 12975 Bedienungsanleitung

Landmann

Landmann Triton PTS 6.1 Plus 12970 Bedienungsanleitung

Landmann

Landmann Cronos Gebrauchsanweisung

Landmann

Landmann Avalon PTS Plus 3.1 12121 Gebrauchsanweisung

Landmann

Landmann TRITON 4.0 Bedienungsanleitung

Landmann

Landmann 590131 Bedienungsanleitung

Landmann

Landmann Rexon Select PTS 3.1 Bedienungsanleitung

Landmann

Landmann Smoky Mountain 591300 Bedienungsanleitung

Landmann

Landmann Grill Chef 11242 Bedienungsanleitung

Landmann

Landmann GG-V-491 Bedienungsanleitung

Landmann

Landmann Black Pearl Series Montage- und Bedienungsanleitung

Landmann

Landmann Avalon 4.1 12792 Bedienungsanleitung

Landmann

Landmann Grill Chef 31347 Bedienungsanleitung

Landmann

Landmann 12202 Bedienungsanleitung

Landmann

Landmann 31341 Gebrauchsanweisung

Landmann

Landmann 543 Bedienungsanleitung

Landmann

Landmann 31346 Gebrauchsanweisung

Beliebte Grill Handbücher anderer Marken

Orbegozo

Orbegozo GR 2300 Bedienungsanleitung

bora

bora PT11 Bedienungsanleitung

Klarstein

Klarstein 10031664 Bedienungsanleitung

Garland

Garland MWE3W Bedienungsanleitung

Char-Broil

Char-Broil 463722714 Bedienungsanleitung

Nexgrill

Nexgrill 720-0830HK Bedienungsanleitung

Kenmore

Kenmore 415.16123800 Bedienungsanleitung

Camp Chef

Camp Chef PG24CLAU Bedienungsanleitung

Tucker Barbecues

Tucker Barbecues GTR Series Montageanleitung

Monogram

Monogram ZGG540NCP1SS Bedienungsanleitung

Equipex

Equipex Sodir Savoy Bedienungsanleitung

Gaggenau

Gaggenau VR 414 610 Bedienungsanleitung

Miele

Miele KM 408-1 Bedienungsanleitung

George Foreman

George Foreman GGR50B Bedienungsanleitung

AOG

AOG T series Bedienungsanleitung

Gorenje

Gorenje TG2000CB Bedienungsanleitung

Weber

Weber Genesis Silver-B Permamount NG 051701 Bedienungsanleitung

Glen

Glen SA 3037 Bedienungsanleitung
