Ledon Explore Askal Bedienungsanleitung

Assembly instructions

Montageanleitung • Montagevejledning

225 cm 3+ Yes/Ja 2 3H 232 x 232 x 261 cm 619 x 619cm

MAX

EX065

Askal

Revision: 1.0

Date: Januar 1, 2019

1. Take all components from the pallet and place them on the ground

2. Compare with components list – is everything there?

3. Be at all times precise when measuring

4. Unpack one component at a time and assemble it

5. Usage of a water-level will increase precision

6. Fall protection is the very last thing to be installed – along with the producer’s label

Ein paar gute Ratschläge und Tipps

1. Alle Bauteile von der Palette nehmen und auf den Boden legen.

2. Anhand der Bauteileliste überprüfen, ob alle Teile vorhanden sind

3. Beim Abmessen generell präzise arbeiten

4. Ein Bauteil nach dem anderen auspacken und montieren

5. Die Benutzung einer Wasserwaage erleichtert die Montage

6. Die Fallschutzunterlage wird erst ganz zum Schluss verlegt – dann, wenn das Produzentenetikett

angebracht wird

Gode råd og vejledning

1. Tag komponenterne af pallen og læg dem på jorden

2. Check efter komponentlisten om alle er med

3. Vær omhyggelig med afstande generelt

4. Pak én komponent ud af gangen og gør denne færdig

5. Vær omhyggelig med brug af vatterpas

6. Faldunderlag etableres til allersidst sammen med påsætning af mærkning med producent

2Good advice and tips

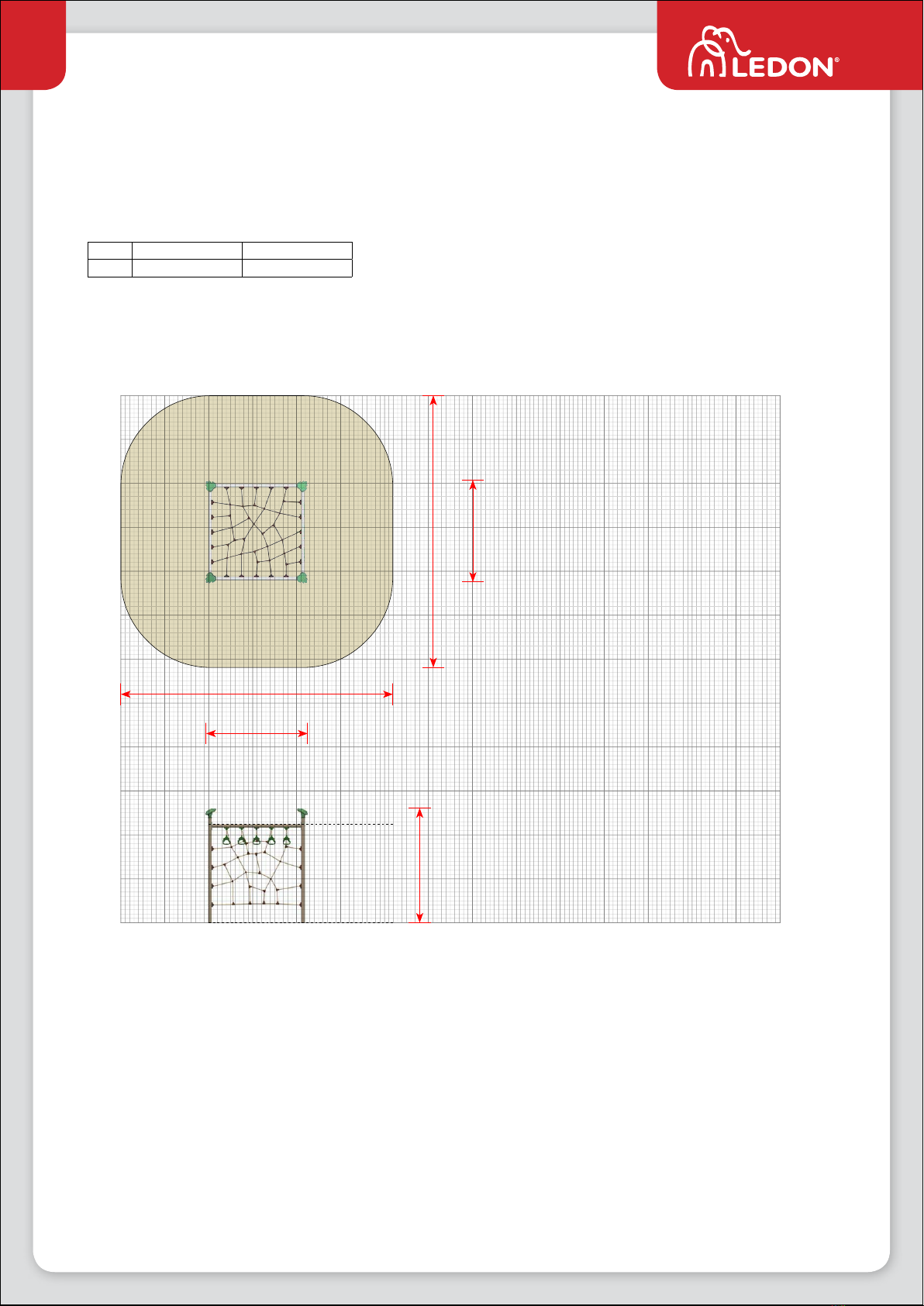

Scale • Maßstab • Målstok 1:100

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 m

232 cm

619 cm

261 cm

Climb: 225 cm

Floor: 0 cm

Height • Höhe • Højde (*) Area • Fläche • Areal

Total 225 cm 34,7 m2

Safety surface in accordance with EN 1176

Fallschutzunterlag gemäß EN 1176

Faldunderlag i overensstemmelse med EN 1176

(*) Areas are accurately calculated values which are dicult to achieve in practice.

Die Flächen haben die genaue berechneten Werte, aber sind schwer in Praxis zu erreichen.

Arealerne er nøjagtigt beregnede værdier, som er vanskelige at opnå i praksis.

3Clearance and safety surfaces

Platzbedarf und Fallschutzunterlage • Pladshensyn og faldunderlag

165502 +

250,014

165501 +

250,014

165505 +

250,014

165505 +

250,014

161610

161345

170316 170210

170683

4Components overview

Bauteileübersicht • Komponentoversigt

211,2 cm

203,8 cm

203,8 cm 203,8 cm

Digging depths • Grabtiefen • Gravedybder:

80 cm

All holes with no other speciﬁed dimensions are 25x25 cm.

Alle Bohrungen ohne anderen angegebenen Abmessungen sind 25x25 cm.

Alle huller uden anden angivet dimension er 25x25 cm.

5Site preparation

Vorbereitung • Pladsforberedelse

The numbers in the boxes refer to the relevant installation principles in separate compendium.

Die Zahlen in die Boxen referieren zu relevanten Montageprinzipien in separaten Kompendium.

Numrene i boksene henviser til relevante montageprincipper i separat kompendium.

165502

165501

165505

6Assembly

Montage • Montage

7Assembly

Montage • Montage

8Assembly

Montage • Montage

11B

11A+11B

9Assembly

Montage • Montage

Ready

Fertig • Færdig

10 Assembly

Montage • Montage
