Ledon Explore Luxi Bedienungsanleitung

MAX

166 cm 1+ 540 x 540 x 166 cm

LxBxH

Assembly instructions

Montageanleitung • Montagevejledning

Revision: 3.0

Date: Marts 16, 2020

EX096

Luxi

1. Take all components from the pallet and place them on the ground

2. Compare with components list – is everything there?

3. Be at all times precise when measuring

4. Unpack one component at a time and assemble it

5. Usage of a water-level will increase precision

6. Fall protection is the very last thing to be installed – along with the producer’s label

Ein paar gute Ratschläge und Tipps

1. Alle Bauteile von der Palette nehmen und auf den Boden legen.

2. Anhand der Bauteileliste überprüfen, ob alle Teile vorhanden sind

3. Beim Abmessen generell präzise arbeiten

4. Ein Bauteil nach dem anderen auspacken und montieren

5. Die Benutzung einer Wasserwaage erleichtert die Montage

6. Die Fallschutzunterlage wird erst ganz zum Schluss verlegt – dann, wenn das Produzentenetikett

angebracht wird

Gode råd og vejledning

1. Tag komponenterne af pallen og læg dem på jorden

2. Check efter komponentlisten om alle er med

3. Vær omhyggelig med afstande generelt

4. Pak én komponent ud af gangen og gør denne færdig

5. Vær omhyggelig med brug af vatterpas

6. Faldunderlag etableres til allersidst sammen med påsætning af mærkning med producent

2Good advice and tips

Scale • Maßstab • Målstok 1:100

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 m

540 cm

849 cm

166 cm

Floor: 0 cm

Climb: 166 cm

Height • Höhe • Højde (*) Area • Fläche • Areal

A≤60 cm 14,6 m2

B 80 cm 3,9 m2

C 95 cm 7,7 m2

D 165 cm 22,2 m2

Total 48,5 m2

Safety surface in accordance with EN 1176

Fallschutzunterlag gemäß EN 1176

Faldunderlag i overensstemmelse med EN 1176

(*) Areas are accurately calculated values which are dicult to achieve in practice.

Die Flächen haben die genaue berechneten Werte, aber sind schwer in Praxis zu erreichen.

Arealerne er nøjagtigt beregnede værdier, som er vanskelige at opnå i praksis.

(**) Slide exit areas are equivalent to a height of 100 cm.

Der Auslaufs Bereich der Rutsche, ist äquivalent eine Höhe von 100 cm.

Rutsjebaneudløbsområder svarer til en højde på 100 cm.

3Clearance and safety surfaces

Platzbedarf und Fallschutzunterlage • Pladshensyn og faldunderlag

163075 +

250,014 163078 +

250,014

162005 +

250,014

162010 +

250,014

162020 +

250,014

162005 +

250,014

162020 +

250,014

162010 +

250,014

163077

163075 +

250,014

163075 +

250,014

163078 +

250,014

163075 +

250,014

170140

170125

170107

170146

170160

170145

160136

170280

170290

170225

665,63+

160160

665,63+

160160

665,33

665,23+

160160

170200

170182

163077 +

250,014

600,33 +

600,43

170107

600,011+

250,014+

600,21

170160

170225

4Components overview

Bauteileübersicht • Komponentoversigt

61,9 cm43,7

108,9 cm

105,6 cm

105,6 cm 81,1 cm

105,6 cm 154,8 cm

154,8 cm

42,9 cm

105,6 cm

52,8 cm

114,6 cm

105,6 cm

105,6 cm81,1 cm

135˚

105,6 cm

135˚

179,7 cm

153,8 cm

179,7 cm

153,8 cm

105,6 cm

52,8 cm

Digging depths • Grabtiefen • Gravedybder:

80cm 60 cm

All holes with no other speciﬁed dimensions are 25x25 cm.

Alle Bohrungen ohne anderen angegebenen Abmessungen sind 25x25 cm.

Alle huller uden anden angivet dimension er 25x25 cm.

5Site preparation

Vorbereitung • Pladsforberedelse

The numbers in the boxes refer to the relevant installation principles in separate compendium.

Die Zahlen in die Boxen referieren zu relevanten Montageprinzipien in separaten Kompendium.

Numrene i boksene henviser til relevante montageprincipper i separat kompendium.

163075

163078

163077

163078

163075

163077

163075

162020

162005

162020

162005

162010 162010

600,011+

250,012+

250,011

6Assembly

Montage • Montage

7Assembly

Montage • Montage

8Assembly

Montage • Montage

9Assembly

Montage • Montage

10 Assembly

Montage • Montage

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Andere Ledon Spielgeräte und Spielplatzausstattung Handbücher

Ledon

Ledon Obstacle course LB0840 Bedienungsanleitung

Ledon

Ledon Castle Bedienungsanleitung

Ledon

Ledon Explore Mira Bedienungsanleitung

Ledon

Ledon Pirates Ofelia Bedienungsanleitung

Ledon

Ledon BASIC Beca LB084G Bedienungsanleitung

Ledon

Ledon Benja Bedienungsanleitung

Ledon

Ledon Pirates Halifax Bedienungsanleitung

Ledon

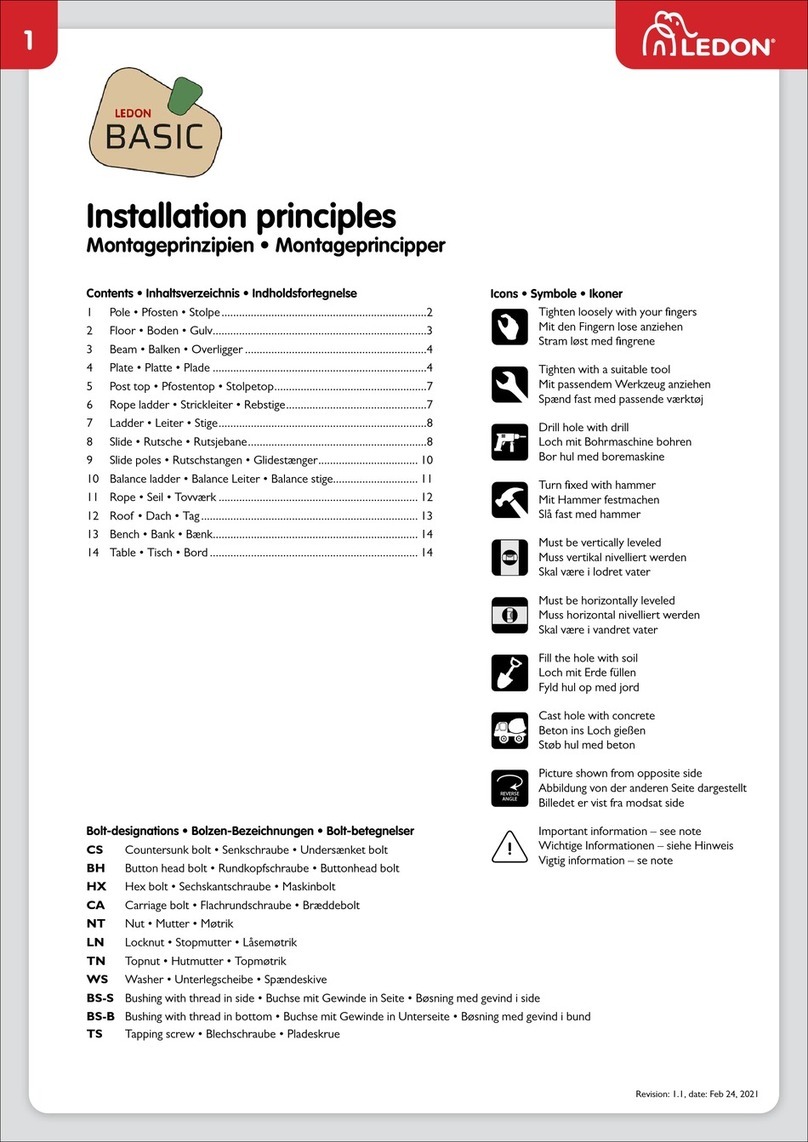

Ledon Basic Bedienungsanleitung
