Ledon Explore Rios Bedienungsanleitung

Assembly instructions

Montageanleitung • Montagevejledning

Revision: 1.0

Date: Januar 1, 2019

100 cm 90 cm 2+ Yes/Ja 2 9H 451 x 306 x 249 cm

(LxWxH)

750 x 543cm

(LxW)

MAX

EX112

Rios

1. Take all components from the pallet and place them on the ground

2. Compare with components list – is everything there?

3. Be at all times precise when measuring

4. Unpack one component at a time and assemble it

5. Usage of a water-level will increase precision

6. Fall protection is the very last thing to be installed – along with the producer’s label

Ein paar gute Ratschläge und Tipps

1. Alle Bauteile von der Palette nehmen und auf den Boden legen.

2. Anhand der Bauteileliste überprüfen, ob alle Teile vorhanden sind

3. Beim Abmessen generell präzise arbeiten

4. Ein Bauteil nach dem anderen auspacken und montieren

5. Die Benutzung einer Wasserwaage erleichtert die Montage

6. Die Fallschutzunterlage wird erst ganz zum Schluss verlegt – dann, wenn das Produzentenetikett

angebracht wird

Gode råd og vejledning

1. Tag komponenterne af pallen og læg dem på jorden

2. Check efter komponentlisten om alle er med

3. Vær omhyggelig med afstande generelt

4. Pak én komponent ud af gangen og gør denne færdig

5. Vær omhyggelig med brug af vatterpas

6. Faldunderlag etableres til allersidst sammen med påsætning af mærkning med producent

2Good advice and tips

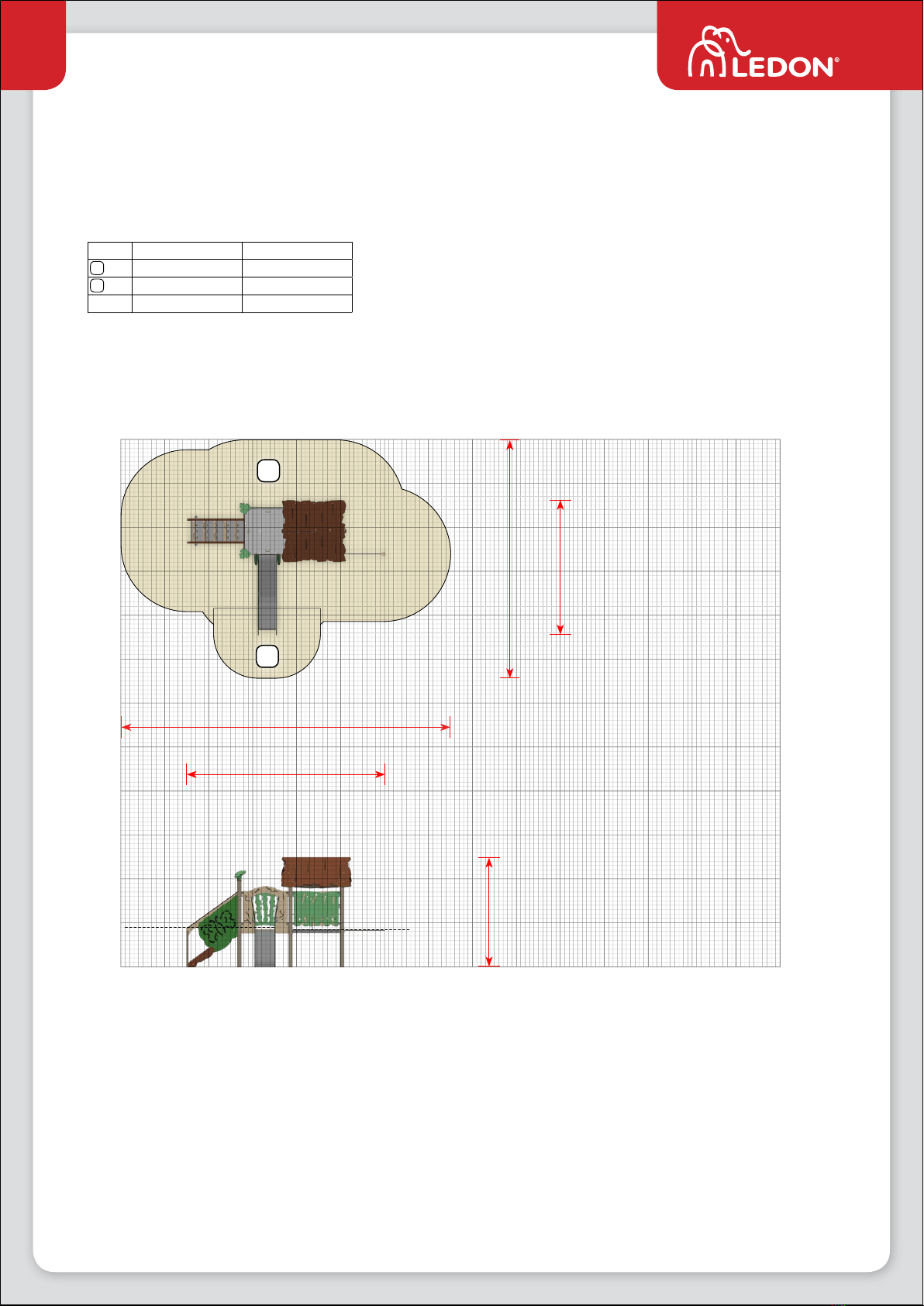

Scale • Maßstab • Målstok 1:100

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 m

451 cm

306 cm

543 cm

750 cm

249 cm

Climb: 100 cm Floor: 90 cm

Height • Höhe • Højde (*) Area • Fläche • Areal

A 90 cm 25,73 m2

B(**)100 cm 3,43 m2

Total 29,17 m2

Safety surface in accordance with EN 1176

Fallschutzunterlag gemäß EN 1176

Faldunderlag i overensstemmelse med EN 1176

(*) Areas are accurately calculated values which are dicult to achieve in practice.

Die Flächen haben die genaue berechneten Werte, aber sind schwer in Praxis zu erreichen.

Arealerne er nøjagtigt beregnede værdier, som er vanskelige at opnå i praksis.

(**) Slide exit areas are equivalent to a height of 100 cm.

Der Auslaufs Bereich der Rutsche, ist äquivalent eine Höhe von 100 cm.

Rutsjebaneudløbsområder svarer til en højde på 100 cm.

3Clearance and safety surfaces

Platzbedarf und Fallschutzunterlage • Pladshensyn og faldunderlag

164009 +

250,014

164005 +

250,014

164006 +

250,014

162501 +

250,014

164009 +

250,014

164008 +

250,014

164007 +

250,014

160140

170180

170135

170136

170170

160136

170201

170202

170225

170200

170125

170210

170534 +

170531 +

250,014 +

170532 +

170533

170101 +

170501 +

170198 +

200,1832

160005 +

160006 +

160072

160005 +

160006 +

160102

4Components overview

Bauteileübersicht • Komponentoversigt

105,6 cm

52,8 cm

60,8 cm

109 cm

161,5 cm

60 x 30 cm

153,8 cm

121,5 cm

171 cm

153,8 cm

All holes with no other speciﬁed dimensions are Ø25 cm.

Alle Bohrungen ohne anderen angegebenen Abmessungen sind Ø25 cm.

Alle huller uden anden angivet dimension er Ø25 cm.

Digging depths • Grabtiefen • Gravedybder:

60cm 80 cm

5Site preparation

Vorbereitung • Pladsforberedelse

The numbers in the boxes refer to the relevant installation principles in separate compendium.

Die Zahlen in die Boxen referieren zu relevanten Montageprinzipien in separaten Kompendium.

Numrene i boksene henviser til relevante montageprincipper i separat kompendium.

170531

164009

164008

164007

164005

162501

164006

164009

170531

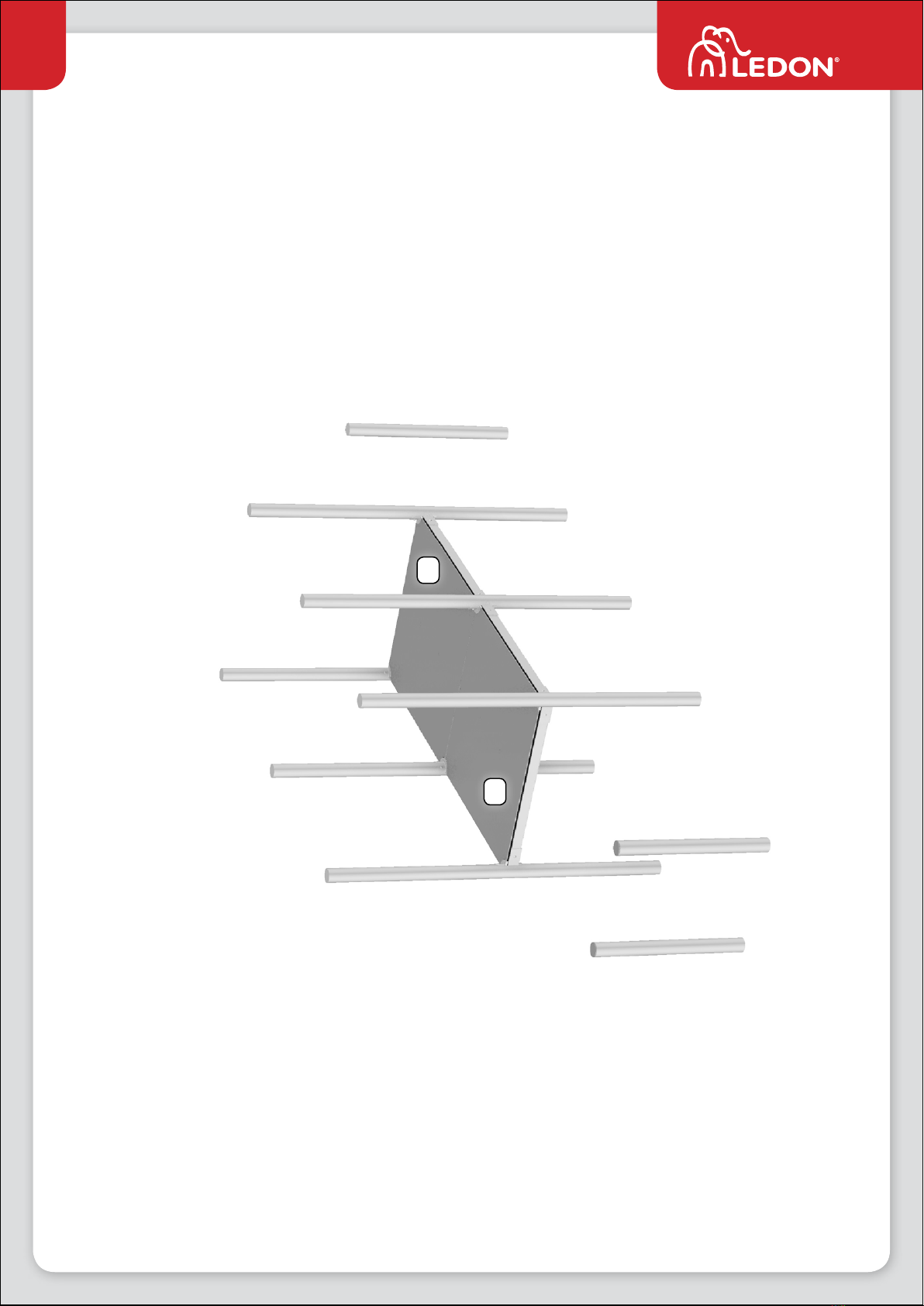

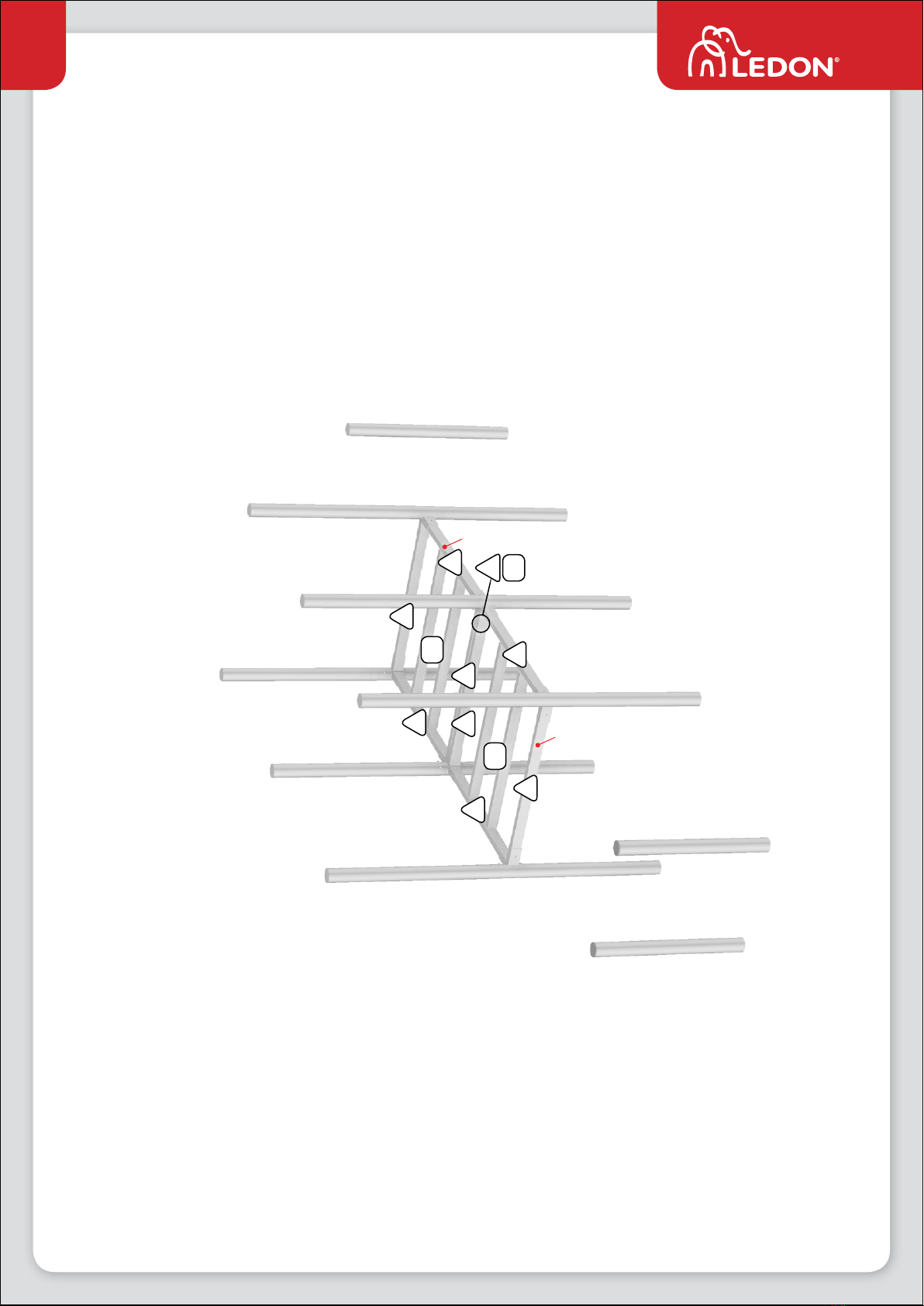

6Assembly

Montage • Montage

160072

160102

7Assembly

Montage • Montage

8Assembly

Montage • Montage

9Assembly

Montage • Montage

5A+5E 5A+5D

10 Assembly

Montage • Montage
