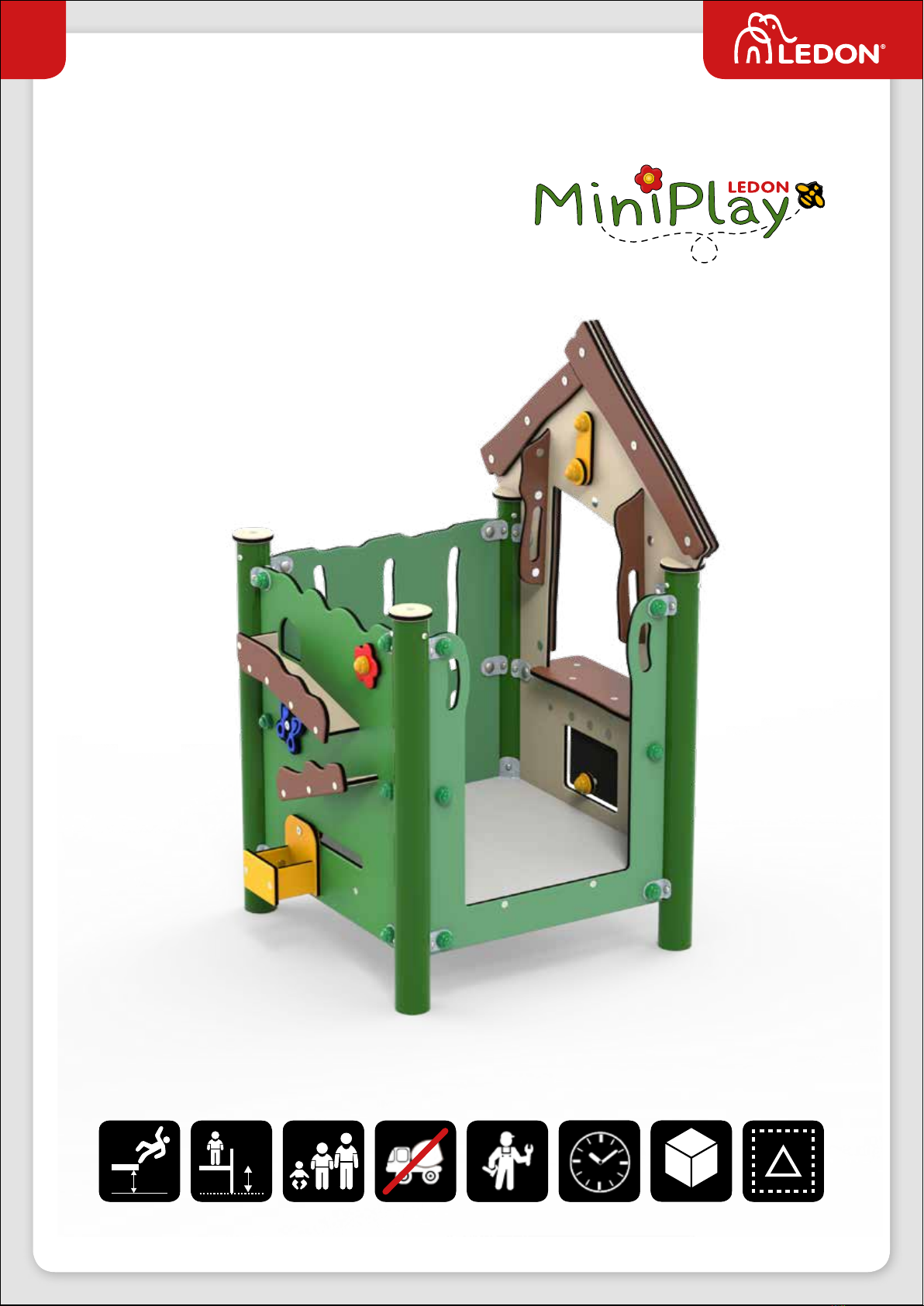

Ledon MiniPlay NOA Bedienungsanleitung

MP110G

50 cm 20 cm 0 + 2 2H 92 x 75 x 134 cm

(LxWxH)

392 x 375 cm

(LxW)

Assembly instructions

Montageanleitung • Montagevejledning

NOA

Revision: 1.0

Date: June 18, 2019

MAX

• Take all components from the pallet and place them on the ground

• Compare with components list – is everything there?

• Be at all times precise when measuring

• Unpack one component at a time and assemble it

• Usage of a water-level will increase precision

• Fall protection is the very last thing to be installed – along with the producer’s label

• Alle Bauteile von der Palette nehmen und auf den Boden legen.

• Anhand der Bauteileliste überprüfen, ob alle Teile vorhanden sind

• Beim Abmessen generell präzise arbeiten

• Ein Bauteil nach dem anderen auspacken und montieren

• Die Benutzung einer Wasserwaage erleichtert die Montage

• Die Fallschutzunterlage wird erst ganz zum Schluss verlegt – dann, wenn das Produzenten-

etikett angebracht wird

• Tag komponenterne af pallen og læg dem på jorden

• Check efter komponentlisten om alle er med

• Vær omhyggelig med afstande generelt

• Pak én komponent ud af gangen og gør denne færdig

• Vær omhyggelig med brug af vatterpas

• Faldunderlag etableres til allersidst sammen med påsætning af mærkning med producent

Good advice and tips

Ein paar gute Ratschläge und Tipps • Gode råd og vejledning

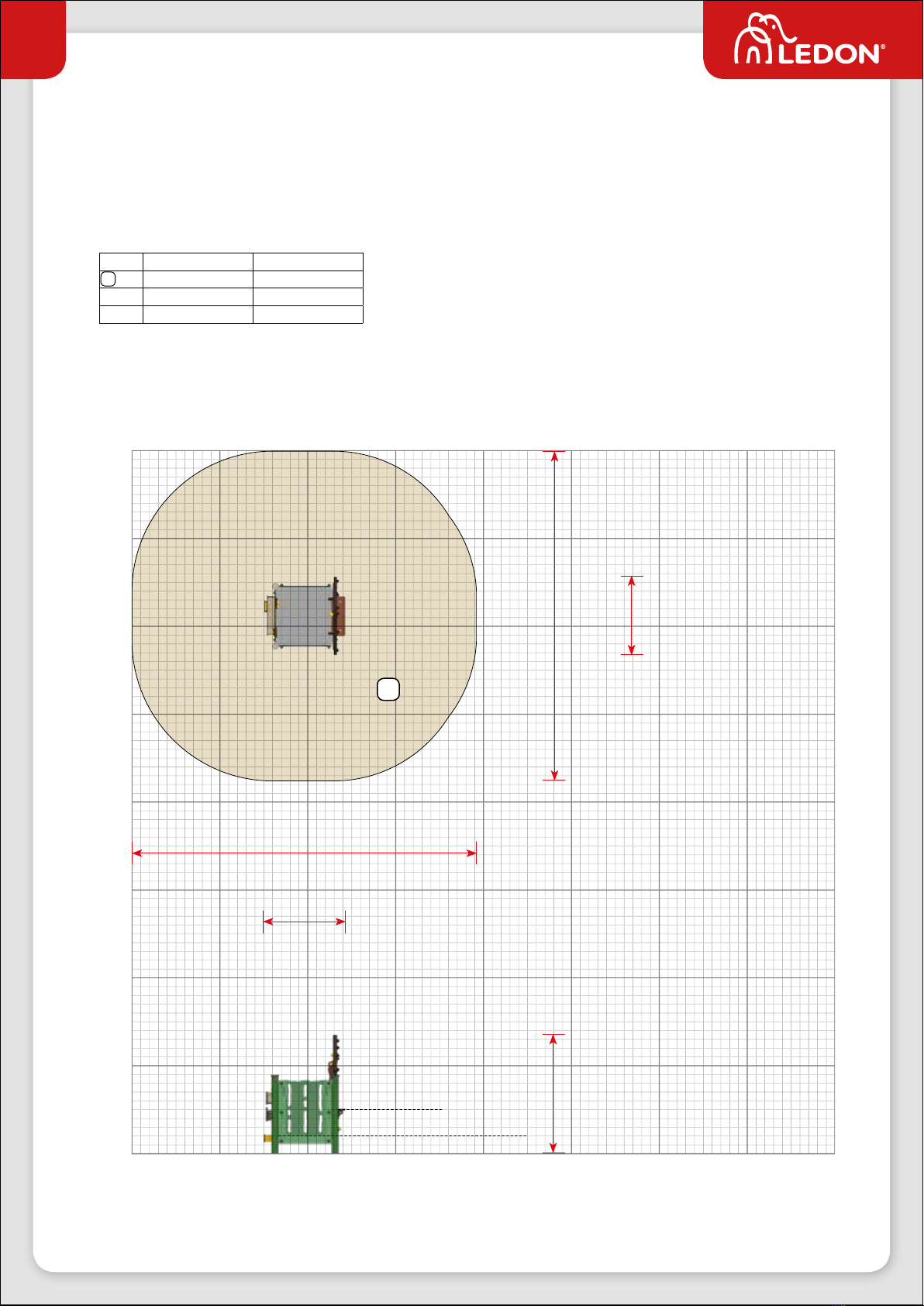

Clearance and safety surfaces

Platzbedarf und Fallschutzunterlage • Pladshensyn og faldunderlag

Safety surface in accordance with EN 1176

Fallschutzunterlag gemäß EN 1176

Faldunderlag i overensstemmelse med EN 1176

(*) Areas are accurately calculated values which are dicult to achieve in practice.

Die Flächen haben die genaue berechneten Werte, aber sind schwer in Praxis zu erreichen.

Arealerne er nøjagtigt beregnede værdier, som er vanskelige at opnå i praksis.

(**) Slide exit areas are equivalent to a height of 100 cm.

Der Auslaufs Bereich der Rutsche, ist äquivalent eine Höhe von 100 cm.

Rutsjebaneudløbsområder svarer til en højde på 100 cm.

Height • Höhe • Højde (*) Area • Fläche • Areal

A 60 cm 12,4 m2

Total 12,4 m2

Total 16,16 m2

Scale • Maßstab • Målstok 1:50

0 1 2 3 4 5 6 7 m

92 cm

375 cm

134 cm

75 cm

Climb: 50 cm

Floor: 20 cm

392 cm

170200

73277 +

73252

73281 +

73252

73271 +

73252

73296 +

73253

73201 +

250,014

73201 +

250,014

73201 +

250,014

73201 +

250,014

73278 +

170204 +

73252

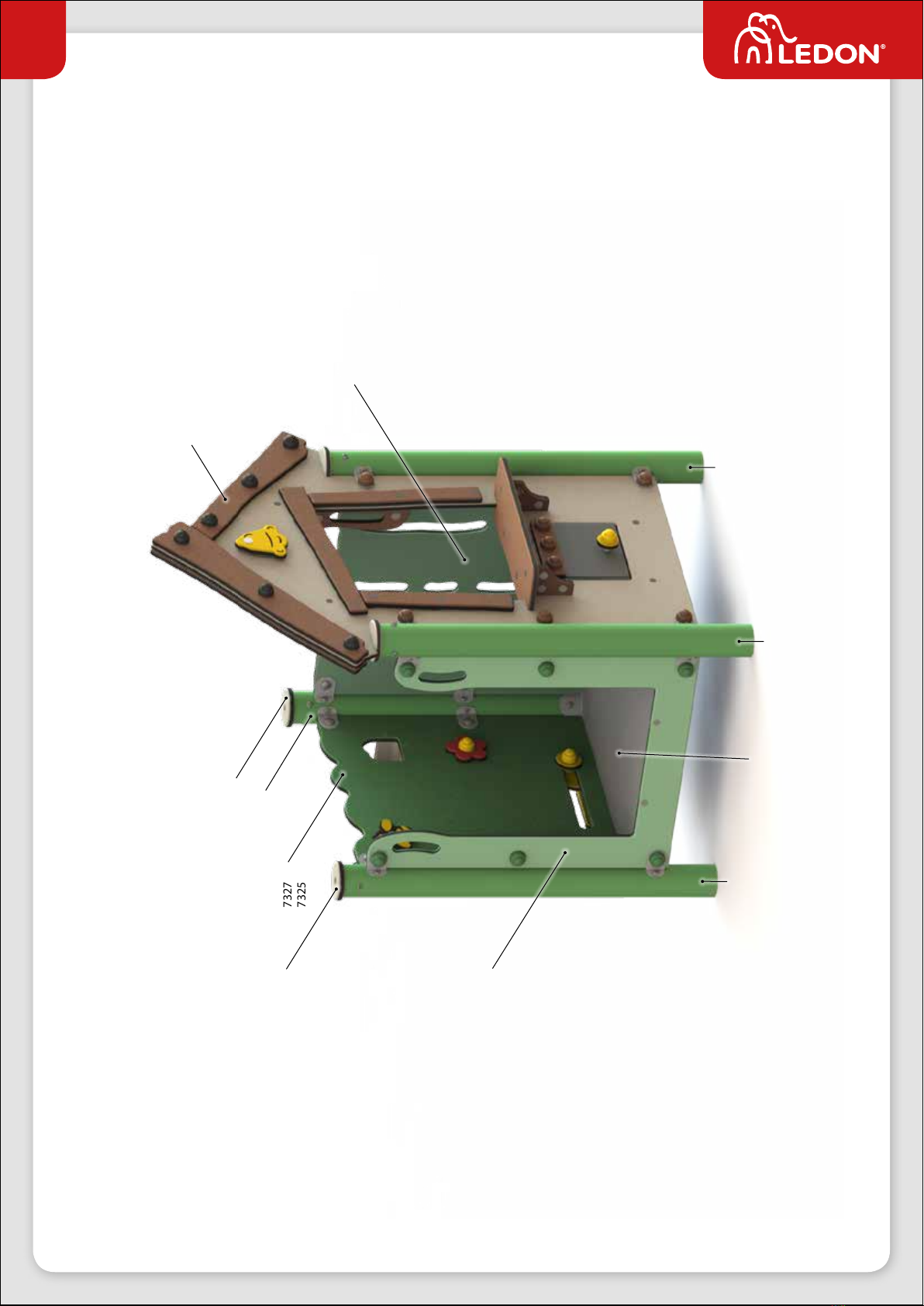

Components overview

Bauteileübersicht • Komponentoversigt

163 cm

154 cm 154 cm

67,5 cm

162 cm

67,5 cm

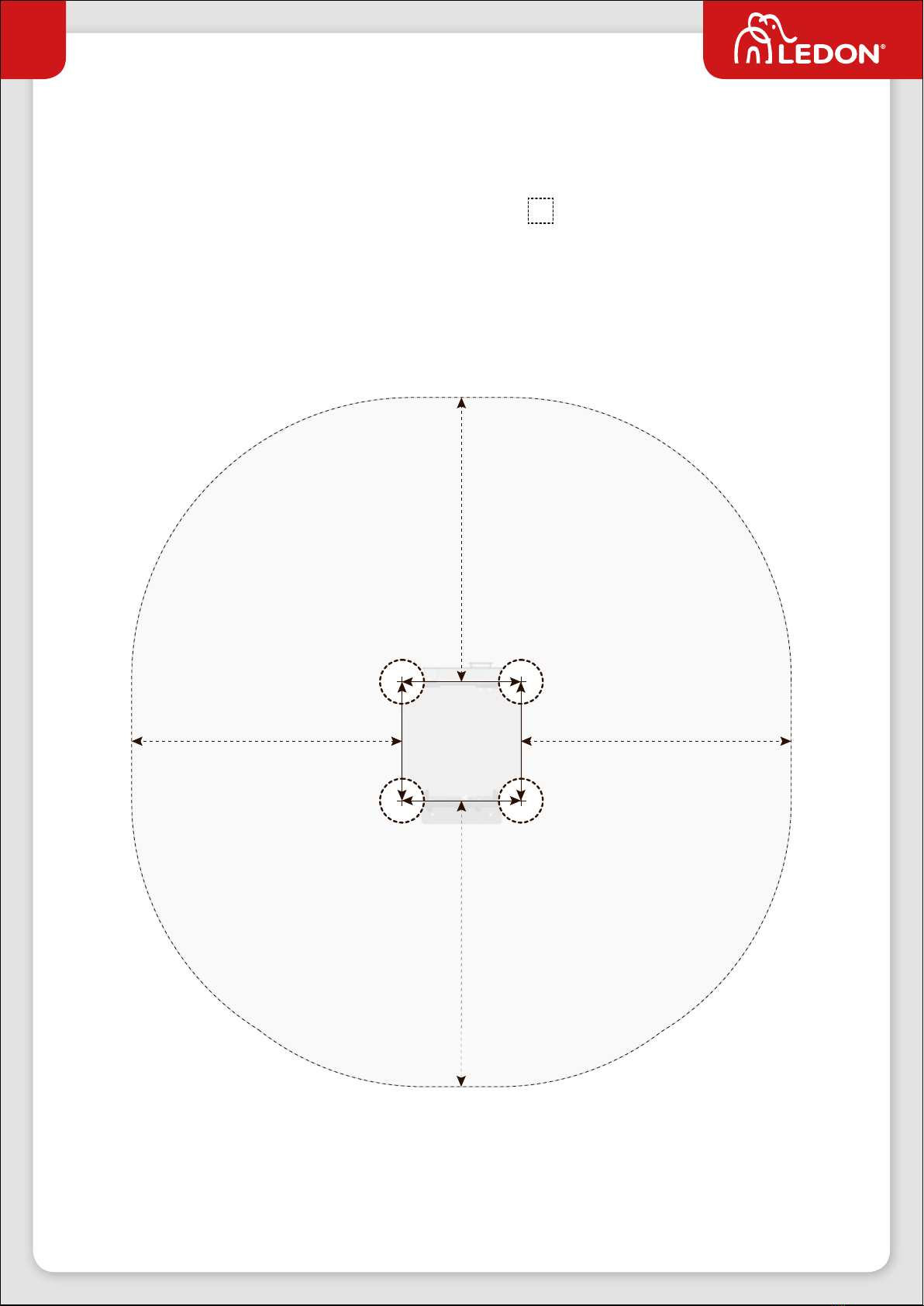

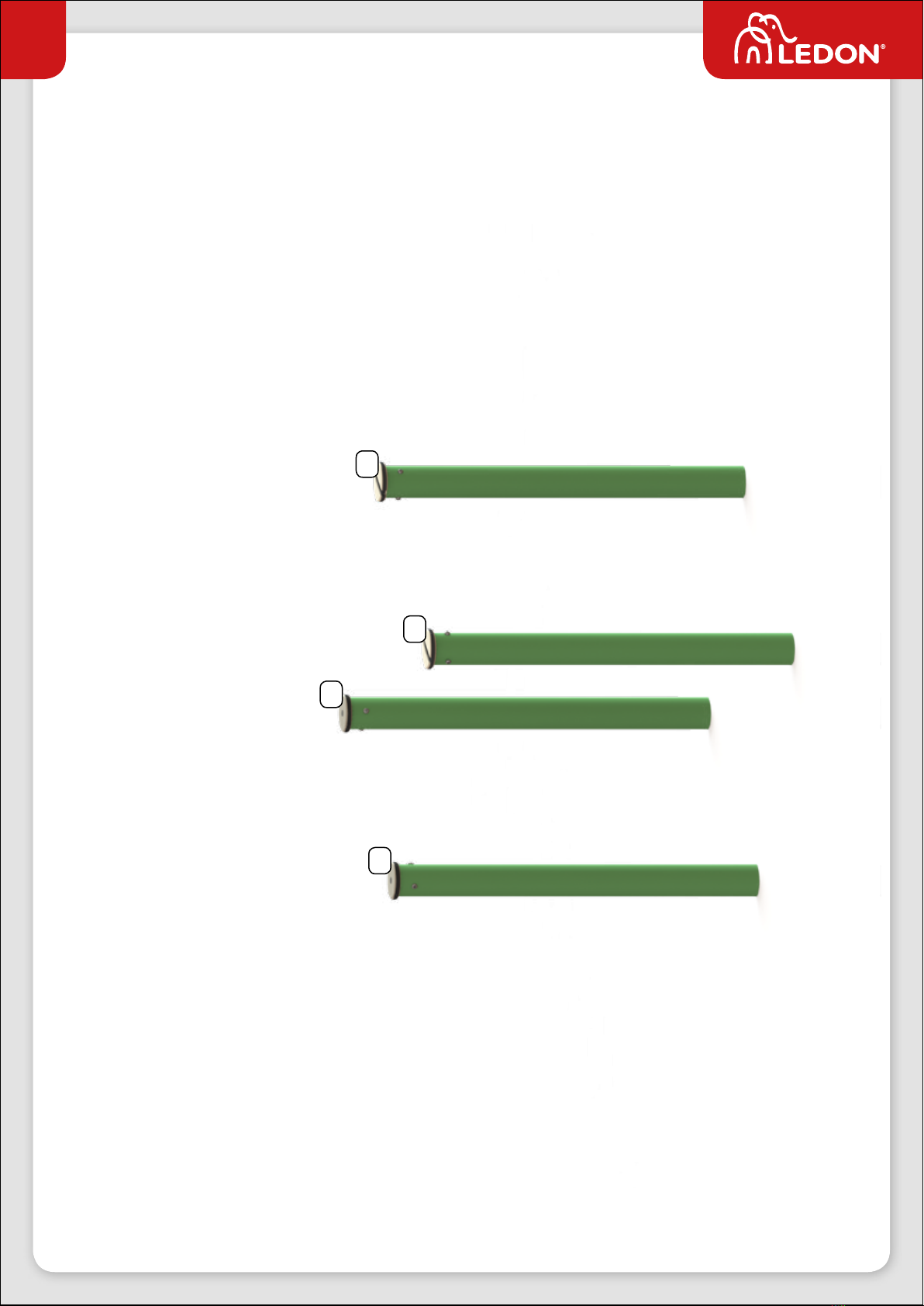

Site preparation

Vorbereitung • Pladsforberedelse

All holes with no other specied dimensions are Ø25 cm.

Alle Bohrungen ohne anderen angegebenen Abmessungen sind Ø25 cm.

Alle huller uden anden angivet dimension er Ø25 cm.

Digging depths • Grabtiefen • Gravedybder:

40 cm

Scale 1:25

73201

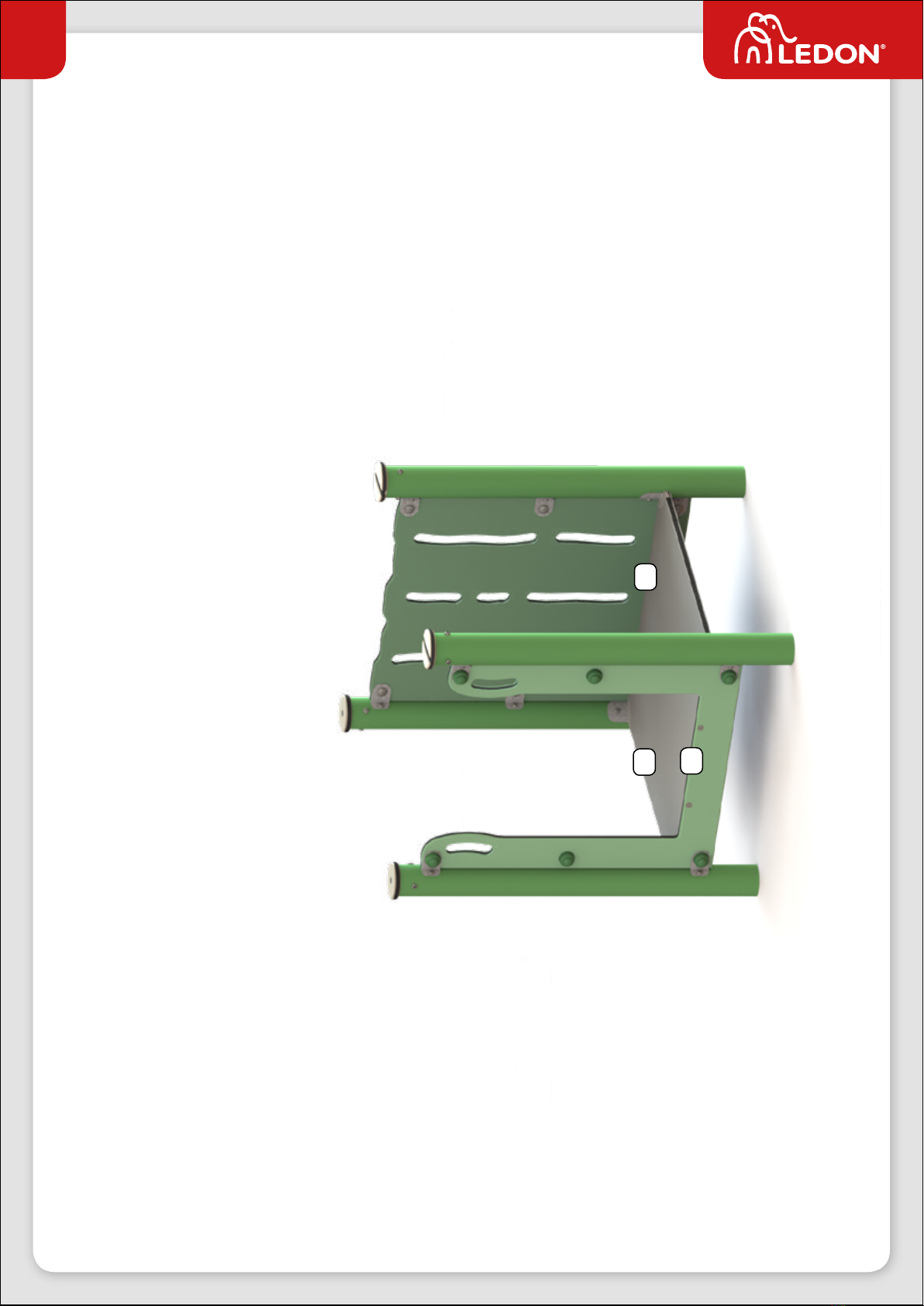

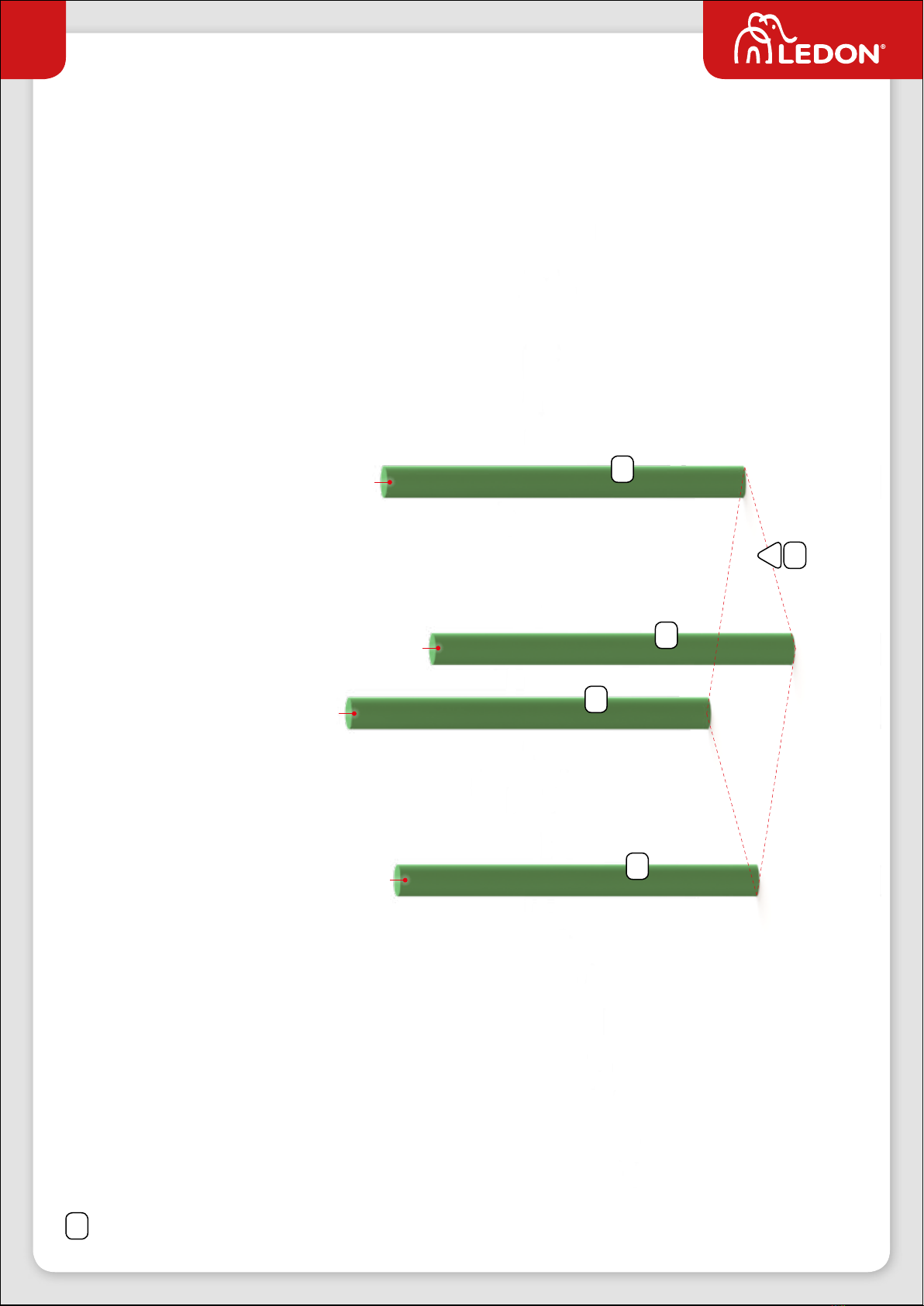

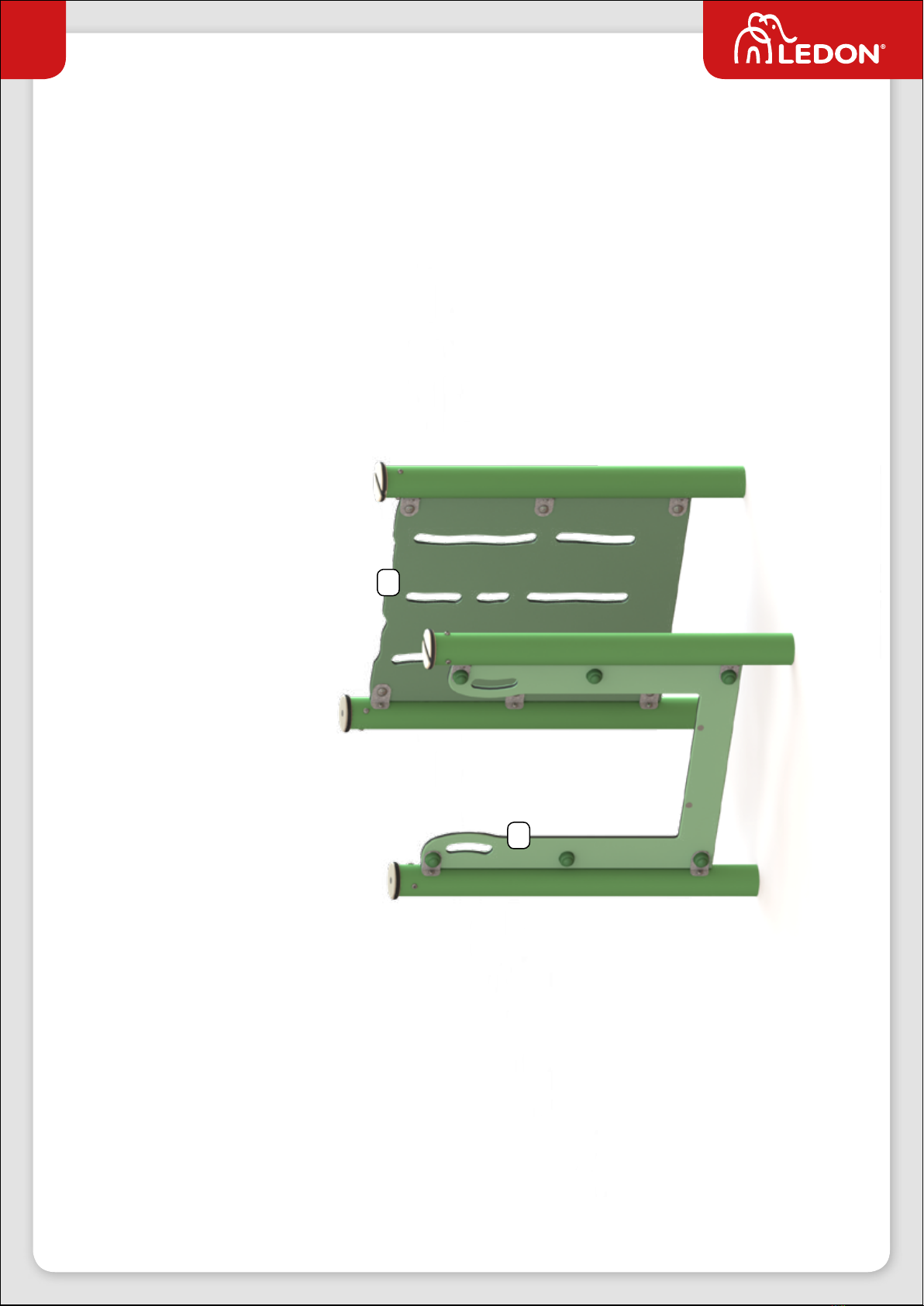

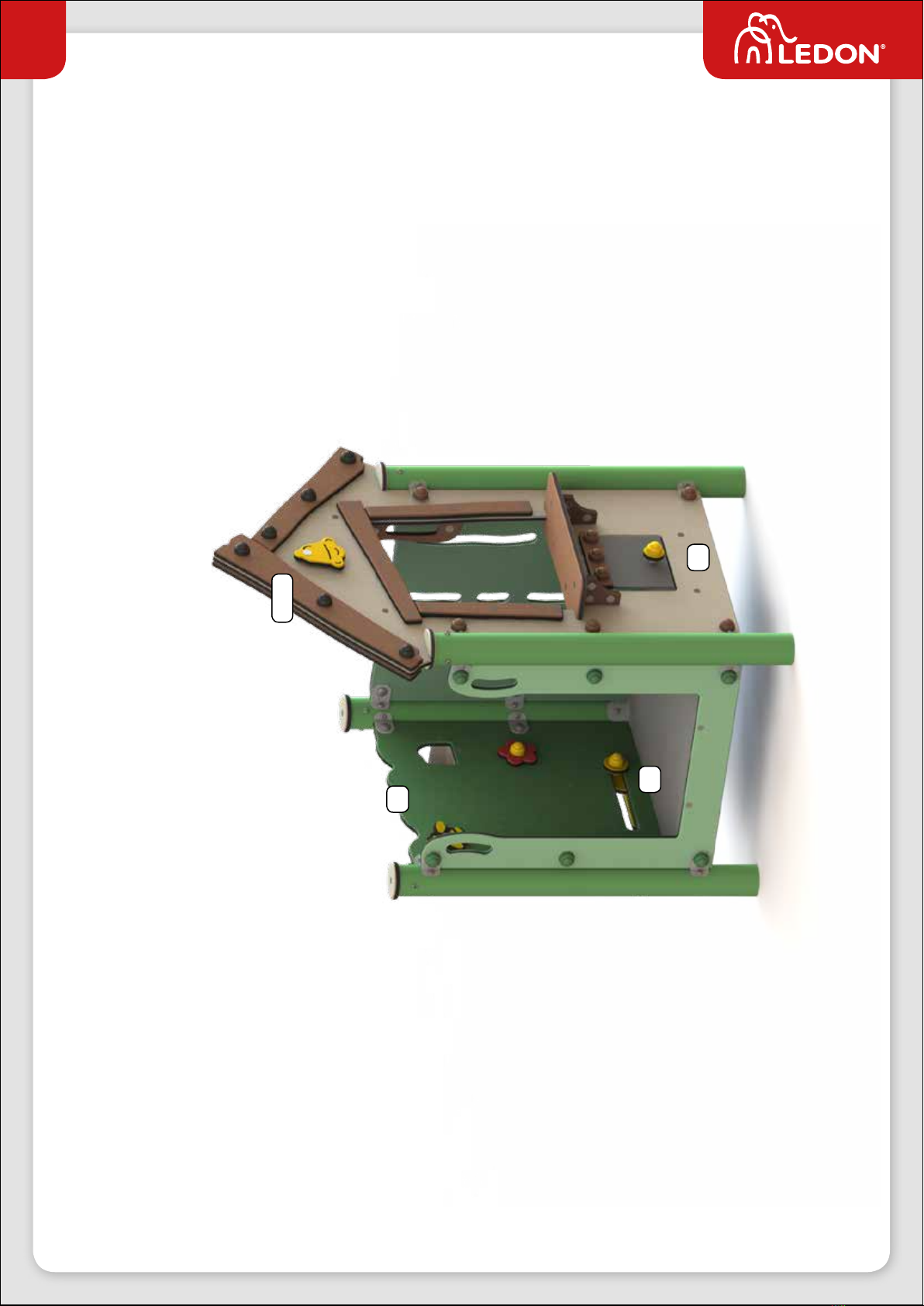

Assembly

Montage • Montage

The numbers in the boxes refer to the relevant installation principles in separate compendium.

Die Zahlen in die Boxen referieren zu relevanten Montageprinzipien in separaten Kompendium.

Numrene i boksene henviser til relevante montageprincipper i separat kompendium.

73201

Assembly

Montage • Montage

Assembly

Montage • Montage

Assembly

Montage • Montage

4A 4B

Assembly

Montage • Montage

3A+3C
