D19-10 Simplified service manual for dismantling

Model Name: Lenovo D19-10

Exploded Diagram

1. Precaution

Please read the precaution as follows to prevent any damages to the LCD Monitor.

Make sure all power connector is removed. Be sure that the LCD Monitor is in power off status.

Prepare soft cloth and

sponge as working

platform

to place LCD monitor

horizontally.

Hold LCD y the side

carefully and DON’T touch

or

press panel directly.

2. Appropriate tools

Select the Appropriate tools for disassembly and re-assembly.

Phillips screwdriver (#2)

Spacer screwdriver

Hot hair dryer

Gloves or soft cloth

3. Disassembly SOP

Put the monitor on a flat surface

(Put the EPE on under the

monitor)

Pull out stand

Remove the label * 2

pcs

Tool : Hot hair dryer

Remove the scre * 2

pcs

Tool : Scre driver #2

Press the button

Use the EPE cushion protect panel

OC and pull open the bezel from

top side

Turn the monitor and make rear

cover upside，and then remove

the rear cover

Remove All tape and foil

Release the keypad pcb from the

bezel and unplug light bar line

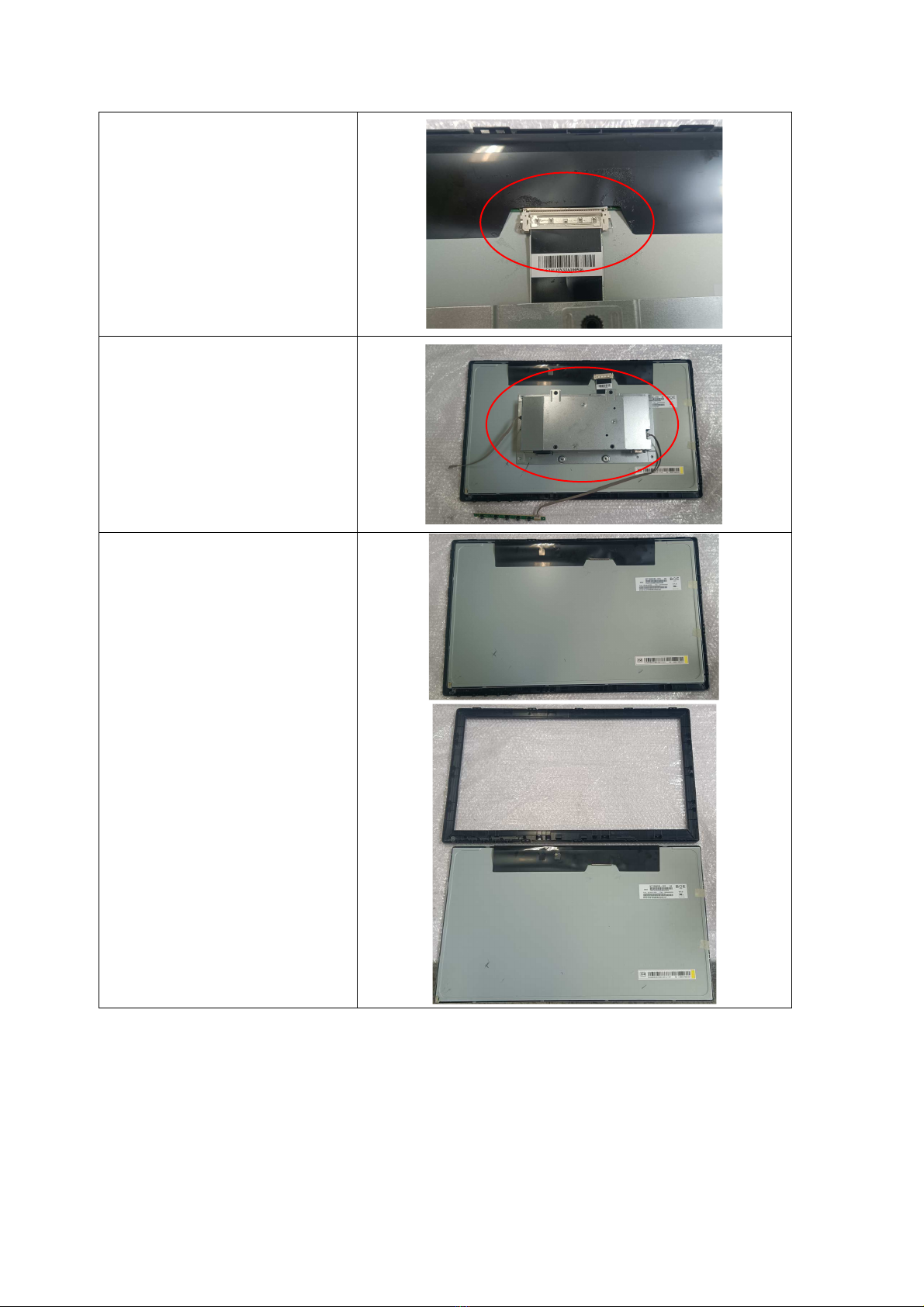

Unplug LVDS line

Take out of the chassis assembly

Take out of the panel from bezel

Remove the scre * 2

pcs

Tool : Spacer screwdriver

Remove all

the scre s

Tool : Scre driver #2

Take out of the AC socket mylar

sheet from chassis

Take out of the pcb from chassis
