Lenz Digital plus LH101 Bedienungsanleitung
B.B.10.0069
D
E
F
LH101
Ergänzung zur
Bedienungsanleitung für
Version 2.0
1. Auflage 10 19
2
Willkommen!
In dieser Ergänzung zur Betriebsanleitung beschreiben wir die in der
Version 2.0 des LH101 hinzu gekommenen Eigenschaften:
Modellzeit
PoM Lesen
Service Variablen in LZV200
Weichen schalten
Registermodus
Diese Ergänzung ist für jene Anwender gedacht, denen bereits eine
gedruckte Betriebsanleitung zum LH101 vorliegt und die sich in Kürze
über die Handhabung der neuen Eigenschaften informieren möchten.
Die vollständige, neue Betriebsanleitung steht auf unserer Website
zum Download zur Verfügung.
Bitte beachten:
Die Optionen
Modellzeit
PoM Lesen
Service Variablen
sind ab Zentralen Version 3.8 (LZV200) verfügbar. Mit
älteren Zentralen (LZV100, LZ100, compact) können diese
Eigenschaften nicht genutzt werden.
Wenn Sie noch Fragen haben, auf die Sie auch nach Durcharbeit
dieser Information keine Antwort finden, so helfen wir Ihnen gerne
weiter:
Postanschrift:
Lenz Elektronik GmbH
Vogelsang 14
D-35398 Giessen
Telefon:
++49 (0) 6403 900 133
Wann Sie uns hier erreichen,
erfahren Sie aus der Ansage.
Fax:
++49 (0) 6403 900 155
eMail:
support@lenz-elektronik.de
Modellzeit 3
D
1 Modellzeit
Viele Modellbahner sowie Clubs und Vereine gestalten ihren
Fahrbetrieb gerne nach Fahrplan. Besonders bei Modultreffen ist
diese Art, gemeinsam "Betrieb" zu machen sehr beliebt. Da die
Entfernungen auf einer Modellbahn in der Regel mehr oder weniger
stark verkürzt sind, wird für den Fahrplanbetrieb eine schneller
laufende Uhr benötigt. In die neue LZV200 wurde eine Modelluhr
integriert, deren Geschwindigkeit in einem weiten Bereich einstellbar
ist.
1.1 Modellzeit stellen
Sie können den Wochentag, die Stunden und Minuten einstellen,
sowie den Zeitfaktor.
Ist der Zeitfaktor = 0, ist die Zeit ausgeschaltet, Faktor 1 ist "normale"
Geschwindigkeit, Faktor 2 doppelte Geschwindigkeit usw. bis zum
Faktor 31.
Die Modelluhr läuft nur, während Ihre LZV200 in Betrieb ist. Ist die
LZV200 ausgeschaltet, ist auch die Modelluhr angehalten. Die letzte
Modellzeit bleibt in der LZV200 gespeichert.
War die Modelluhr beim Ausschalten der LZV200 eingeschaltet, wird
sie beim erneuten Einschalten der LZV200 wieder gestartet.
Aktion
Display
Erläuterung
Ausgehend vom Loksteuern …
… wechseln Sie in das allgemeine Menü.
Drehen Sie den Knopf bis zur Anzeige der
Option "Setup System" und drehen Sie bis
zur Anzeige der Option …
… "Zeit stellen". Mit Drücken auf den
Drehknopf wählen Sie die Option aus.
4
Die aktuelle Einstellung der Modelluhr wird
angezeigt (das Bild links zeigt den Zustand in
der Werkseinstellung oder nach einem Reset
der Zentrale).
Drücken Sie den Drehknopf um die
Einstellung des Wochentags auszuwählen.
Der Cursor blinkt hinter der Anzeige des
Tages.
Mit dem Drehknopf wählen Sie nun den
gewünschten Wochentag aus, …
… bestätigen Sie die Wahl durch Drücken
des Drehknopfs.
Wählen Sie nun mit dem Drehknopf die
Einstellung der Stunden und bestätigen Sie
die Wahl durch drücken des Drehknopfs.
Stellen Sie durch Drehen die gewünschte
Stunde ein …
… und drücken Sie den Drehknopf.
Wählen Sie die Einstellung der Minuten …
… und drücken Sie den Drehknopf.
Modellzeit 5
D
Stellen Sie die gewünschte Minute ein …
… und bestätigen Sie durch Druck auf den
Drehknopf.
Wählen Sie mit dem Drehknopf die
Einstellung des Zeitfaktors aus.
Drücken Sie den Drehknopf, …
… stellen Sie den gewünschten Zeitfaktor ein
…
… und bestätigen Sie dies durch Drücken
des Drehknopfs.
Durch Drücken der Taste 'M' werden die
Einstellungen in der Zentrale LZV200
gespeichert.
Am Ende des Schreibvorgangs geht der
LH101 zum Menü "Zeit stellen" zurück.
Drücken von 'Esc' wechselt zurück zum
Setup System, …
… ein weiterer Druck dann zum Loksteuern
zurück.
6
1.2 Anzeige der Modellzeit
In der unteren Zeile des Displays können Sie alternativ zum des
Funktionsstatus die Modellzeit anzeigen.
Aktion
Display
Erläuterung
Wie immer gehen Sie vom Loksteuern aus.
Mit der '<=' Taste wechseln Sie von der
Anzeige des Funktionszustands zur
Zeitanzeige
und zurück
Ist die Modelluhr ausgeschaltet (Faktor=0), so wird die Information
"Uhr ist aus" in der unteren Zeile angezeigt.
Während Sie eine Funktion der Lok ein oder ausschalten
(also eine der Tasten 0 bis 9 drücken, wird die Zeitanzeige
kurz ausgeblendet und der Funktionszustand für ca. 1
Sekunde angezeigt.
2 Weichen schalten
Bisher schaltete der LH101 beim Schalten von Weichen (oder
Signalen) mit einer Taste zwischen zwei Zuständen hin- und her.
Nun haben wir in den Bedienablauf die Möglichkeit eingebaut, mit zwei
weiteren Tasten die Weiche (das Signal, den Entkuppler) gezielt in
eine bestimmte Richtung zu stellen. Sie haben also nun die Wahl:
zwischen zwei Zuständen hin- und
her schalten
gezielt auf " + " schalten
gezielt auf " - " schalten
PoM lesen 7
D
3 PoM lesen
Das Auslesen von Werten in CVs ist per PoM ist unter folgenden
Voraussetzungen möglich:
Der verwendete Decoder unterstützt PoM Lesen per RailCom.
Es wird eine LZV200 ab Version 3.8 eingesetzt.
Befindet sich der Decoder, aus dem PoM Werte ausgelesen
werden sollen, nicht im Versorgungsbereich der LZV200, so
muss als Verstärker ein LV103 eingesetzt werden.
Bevor Sie zu PoM wechseln, müssen Sie die Adresse der
Lok, deren Eigenschaften Sie ändern wollen, aufrufen!
Aktion
Display
Erläuterung
Rufen Sie die Lok auf, deren Eigenschaften
Sie mit PoM ändern wollen
Drücken Sie die 'Lok' - Taste.
Drücken Sie die Taste 'M'. Es wird Ihnen die
zuletzt verwendete Option angeboten, hier im
Beispiel sei es die Lokauswahl aus dem
Zentralenspeicher gewesen..
Drehen Sie. den Drehknopf bis zur Anzeige
"Programmieren während des Betriebs PoM".
Drücken auf den Drehknopf wählt die Option
"PoM" aus. Sie sehen nun die Aufforderung
zur Eingabe der CV, die Sie per PoM
verändern wollen.
Geben Sie die Nummer der CV mit den
Tasten ein…
(mit der Taste können Sie ein falsch
eingetipptes Zeichen löschen)
… und beenden Sie die Eingabe mit Druck
auf die 'Lok-Taste'.
8
Nun wird der Wert der eingegebenen CV per RailCom ausgelesesn
und zur Anzeige gebracht:
Bei diesem Beispiel wurde der Wert "10" aus
der CV 3 ausgelesen.
Löschen Sie den angezeigten Wert, um einen
neuen Wert einzuschreiben oder drehen Sie
den Drehknopf, um den Wert zu verändern.
Kann die CV nicht per Railcom ausgelesen werden, können Sie jetzt
direkt den gewünschten Wert eingeben.
4 Service Variable lesen / schreiben
Service Variablen sind Einstellungen, die in der LZV200 vorgenommen
werden können. Zum Beipsiel kann die Baudrate Des in der LZV200
integrierten Interface eingestellt werden.
Welche Service-Variablen es gibt und wofür Sie verwendet werden ist
in der Betriebsanleitung der LZV200 beschrieben.
Aktion
Display
Erläuterung
Ausgehend vom Loksteuern …
… drücken Sie die Taste 'M'
Drehen Sie den Knopf bis zur Anzeige der
Option "Setup System"
Drücken auf den Drehknopf wählt diese
Option aus.
Drehen Sie den Knopf bis zur Anzeige der
Option "Service Variable lesen/schreiben"
und bestätigen Sie die Auswahl durch Druck
auf den Drehknopf.

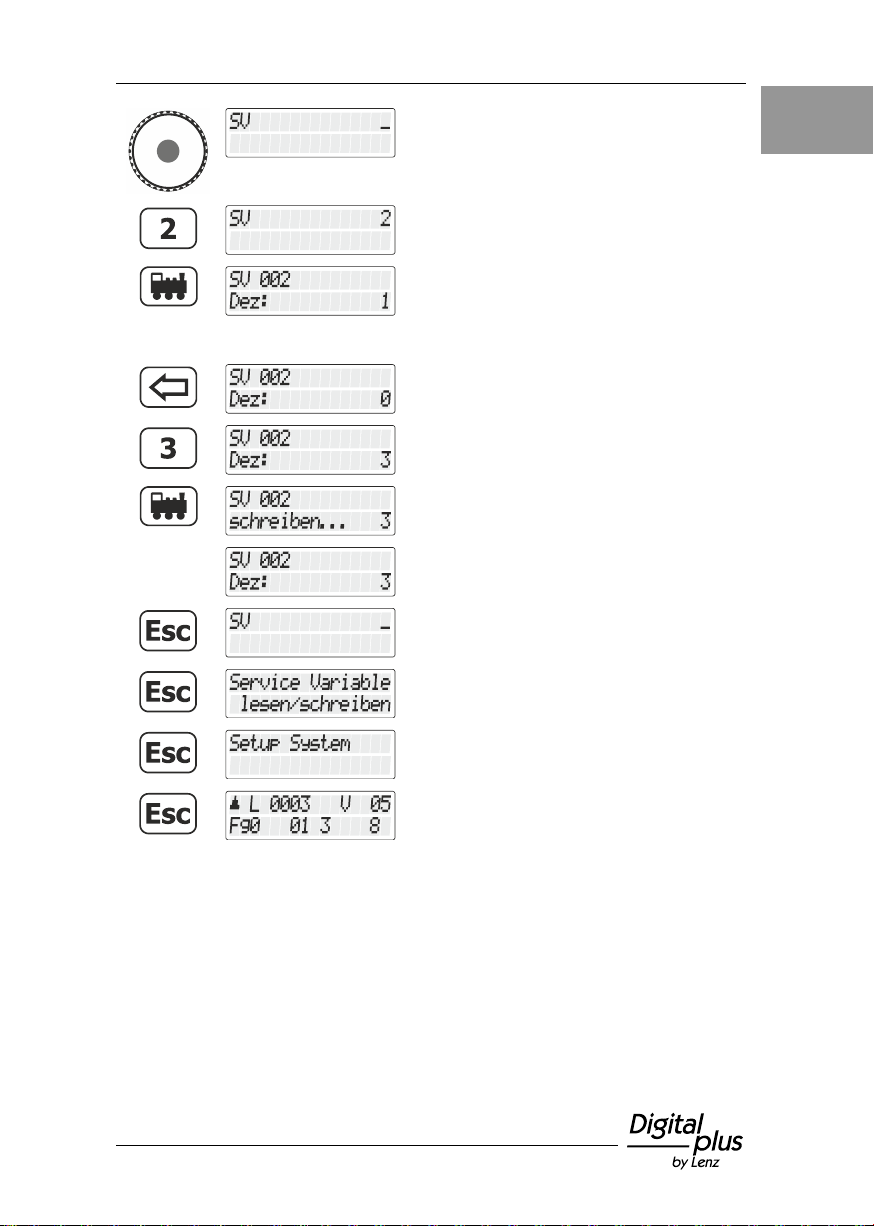

Service Variable lesen / schreiben 9
D
Sie sehen die Aufforderung, die Nummer der
SV einzugeben, die Sie lesen oder verändern
(schreiben) wollen
Geben Sie die Nummer der gewünschten SV
ein (im Beispiel SV2, Baudrate des Interface)
Bestätigen Sie die Zahleneingabe mit er
'Lok'-Taste.
Die aktuelle Einstellung der SV wird
angezeigt.
Sie können nun den angezeigten Wert
löschen …
… und einen neuen Wert eingeben
Schließen Sie die Eingabe mit der 'Lok'-Taste
ab.
Mit 'Esc' können Sie zurückkehren zur
Eingabe einer anderen SV …
… oder …
… Schritt für Schritt …
… zum Loksteuern zurückkehren.
10
5 Auslesen und Programmieren eines Registers
Der Registermodus ist neben dem CV-Modus eine Möglichkeit,
Einstellungen in Lokdecodern zu verändern.
Genau genommen ist es die "ursprüngliche" Technik, mit der im DCC-
System Decodereinstellungen vorgenommen wurden. Dieses
Verfahren wurde vor über 20 Jahren bereits durch das bessere CV-
Programmieren abgelöst.
Aktion
Display
Erläuterung
Ausgangspunkt ist das Loksteuern
Wechseln Sie ins allgemeine Menü
Wählen Sie den betreffenden Menüeintrag
aus ..-
… und bestätigen Sie Ihre Wahl.
Drehen Sie ggf. den Knopf bis zur Anzeige
"Programmieren Register" …
… und bestätigen Sie Ihre Wahl. Sie sehen
nun die Aufforderung zur Eingabe des
Registers, dessen Wert Sie lesen oder
verändern wollen.
Geben Sie die Nummer des Registers mit
den Tasten ein…
(mit der Taste können Sie ein falsch
eingetipptes Zeichen löschen)
… und bestätigen Sie die Eingabe mit Druck
auf die 'Lok-Taste'.
Das Register wird nun sofort ausgelesen …
… und das Ergebnis angezeigt.
