OWNER’S MANUAL

PLASMA TV

Please read this manual carefully before operating

your set and retain it for future reference.

www.lg.com

A-2 TABLE OF CONTENTS

TABLE OF CONTENTS

A-3 SETTING UP THE TV

A-3 Attaching the stand

A-4 Tidying cables

A-5 MAKING CONNECTIONS

A-5 Antenna Connection

A-6 Satellite dish Connection

A-7 HDMI Connection

A-9 DVI to HDMI Connection

A-10 Component Connection

A-11 Composite Connection

A-12 MHL Connection

A-13 Audio Connection

- Digital optical audio connection

A-14 USB Connection

A-15 CI module Connection

A-16 Euro Scart Connection

LANGUAGE LIST

English

 Русский

 Қазақша

 Українська

B-1 SPECIFICATIONS

COMMON

LANGUAGE

SETTING UP THE TV A-3

SETTING UP THE TV

Attaching the stand

4 EA

M5 x 16

Only 50PH47**,

50/60PH67**,

50/60PH66**

Only 42PH47**

4 EA

M4 x 14

Front

Stand Base

Stand Body

3 EA

M5 x 16

Only 50PH47**,

50/60PH67**,

50/60PH66**

Only 42PH47**

3 EA

M4 x 14

Image shown may differ from your TV.

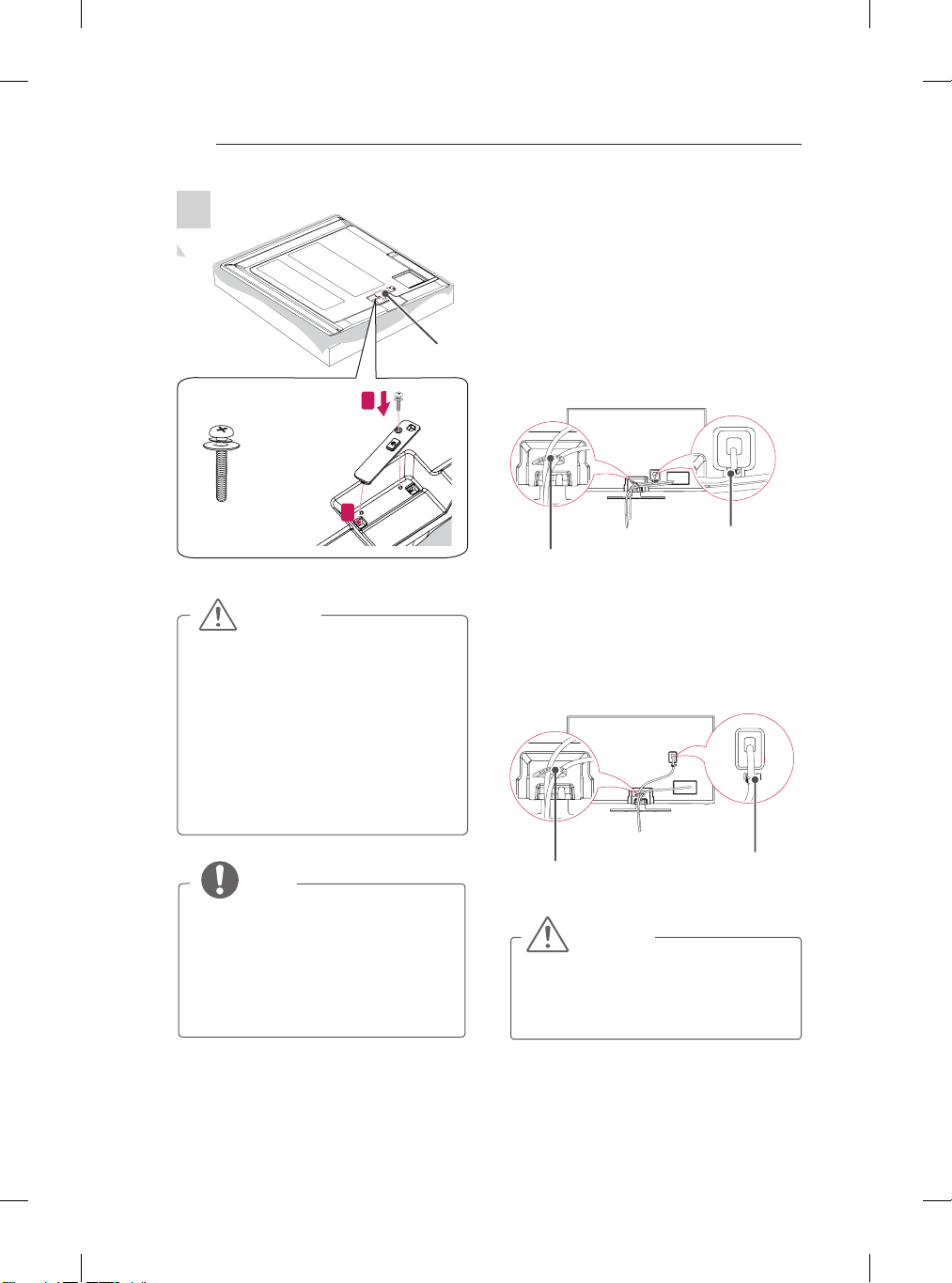

To detach the stand

(Only 50PH47**, 50PH67**, 50PH66**)

M5 x 16

4 EA

SETTING UP THE TV

A-4

Tidying cables

Install the Power Cord Holder and Power Cord.

It will help prevent the power cable from being

removed by accident. Use Cable Holder to

neatly secure and position cables together.

Position the LAN Cable as shown to reduce the

electromagnetic interference wave.

(Only 42PH47**)

(Only 50PH47**, 50/60PH67**, 50/60PH66**)

Power cord holder

(Depending on model)

CAUTION

yDo not move the TV by holding the cable

holder and power cable holder, as the

cable holders may break, and injuries

and damage to the TV may occur.

NOTE

yWhe n inst allin g the wa ll mou ntin g

bracket, use the Protection Cover.

yThis will protect the opening from

accumulating dust and dirt.

yRemove the stand before installing the

TV on a wall mount by performing the

stand attachment in reverse.

CAUTION

yWhen attaching the stand to the TV

set, place the screen facing down on a

cushioned table or flat surface to protect

the screen from scratches.

yMake sure that the screws are inserted

correctly and fastened securely. If they

are not fastened securely enough, the

TV may tilt forward after being installed.

Do not use too much force and over

tighten the screws; otherwise screw may

be damaged and not tighten correctly.

Cable holder

Power cord holder

(Depending on model)

Cable holder

Protection cover

M5 x 16

1 EA

A-5

MAKING CONNECTIONS

(Only 50PH47**, 50/60PH67**, 50/60PH66**)

Power cord holder

(Depending on model)

MAKING CONNECTIONS

This section on MAKING CONNECTIONS mainly

uses diagrams for the 50/60PH67** models.

Antenna Connection

English

Connect the TV to a wall antenna socket with an

RF cable (75 Ω).

NOTE

yUse a signal splitter to use more than 2

TVs.

yIf the image quality is poor, install a signal

amplifier properly to improve the image

quality.

yIf the image quality is poor with an

antenna connected, try to realign the

antenna in the correct direction.

yAn antenna cable and converter are not

supplied.

ySupported DTV Audio: MPEG, Dolby

Digital, Dolby Digital Plus, HE-AAC

Wall Antenna Socket

Русский

Подключитетелевизоркнастеннойантенной

розеткеспомощьютелевизионногокабеля(75

Ω

ПРИМЕЧАНИЕ

yДляподключениянескольких

телевизоровиспользуйтеантенный

разветвитель.

yПриплохомкачествеизображения

правильноустановитеусилитель

сигнала,чтобыобеспечить

изображениеболеевысокогокачества.

yЕслипослеподключенияантенны

качествоизображенияплохое,

направьтеантеннувправильном

направлении.

yАнтенныйкабельипреобразовательв

комплектпоставкиневходят.

yПоддерживаемыйформатDTVAudio:

MPEG, Dolby Digital, Dolby Digital Plus,

HE-AAC

Қазақша

RFкабелі(75Ω)арқылытеледидарды

қабырғадағыантеннаұясынажалғаңыз.

ЕСКЕРТПЕ

y2-денкөпТДпайдалануүшінсигнал

сплиттерінпайдаланыңыз.

yЕгербейнесапасынашарболса,

бейнесапасынжақсартуүшінсигнал

күшейткішінтиістітүрдеорнатыңыз.

yЕгерантеннақосылғанкүйдебейне

сапасынашарболса,антеннаның

бағытынтүзетіңіз.

yАнтеннакабеліжәнеконвертер

қамтамасызетілмеген.

yҚолдаукөрсетілетінDTVаудио:MPEG,

Dolby Digital, Dolby Digital Plus, HE-AAC

A-6 MAKING CONNECTIONS

Українська

Задопомогоюкабелюдляпередачірадіочас-

тотногосигналупід’єднайтетелевізордона-

стінногогніздадляантени(75Ω).

ПРИМІТКА

yДляпід’єднаннядвохібільше

телевізоріввикористовуйте

розгалужувачсигналу.

yЯкщозображеннянизькоїякості,для

йогопокращеннявстановітьпідсилювач

сигналу.

yЯкщопід’єднаноантенуіякість

зображенняпогана,спрямуйтеїїв

сторонузналежнимприйомомсигналу.

yКабельантениіперетворювачсигналу

недодаються.

yПідтримуванийаудіоформатцифрового

телебачення:MPEG,DolbyDigital,

Dolby Digital Plus, HE-AAC

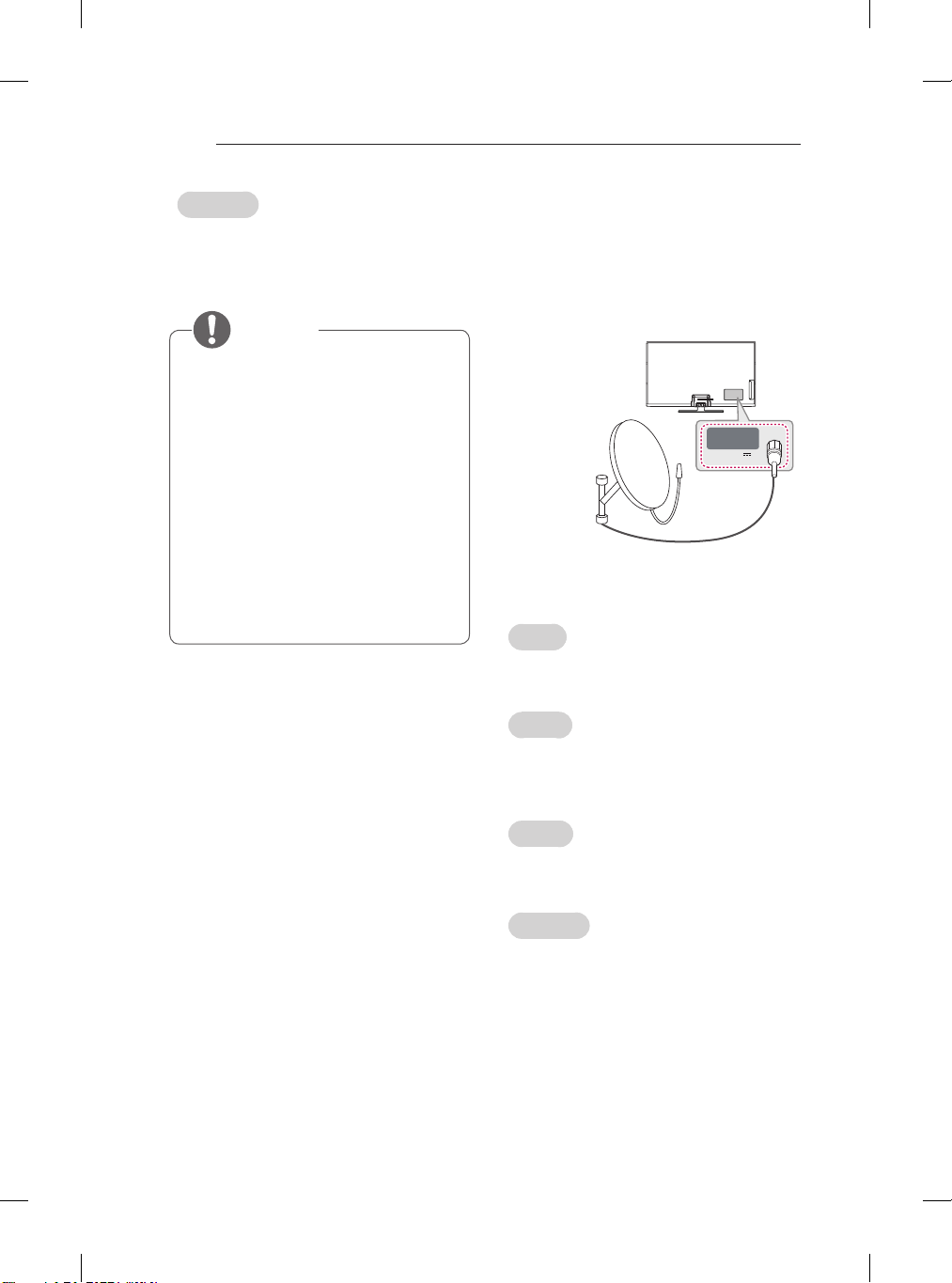

Satellite dish Connection

(Only satellite models)

English

Connect the TV to a satellite dish to a satellite

socket with a satellite RF cable (75 Ω).

Русский

Подключитетелевизионныйкабель,

подсоединенныйктелевизору,кспутниковой

антеннойрозетке(75Ω).

Қазақша

Теледидардыжерсеріктіңұяшығынажерсерік

RFкабелімен(75Ω)жалғаңыз.

Українська

Під’єднайтетелевізордогніздасупутникової

антенизадопомогоюкабелюдляпередачісу-

путниковогорадіочастотногосигналу(75Ω).

LNB IN

Satellite

13/18 V

700 mA Max

Satellite Dish

A-7

MAKING CONNECTIONS

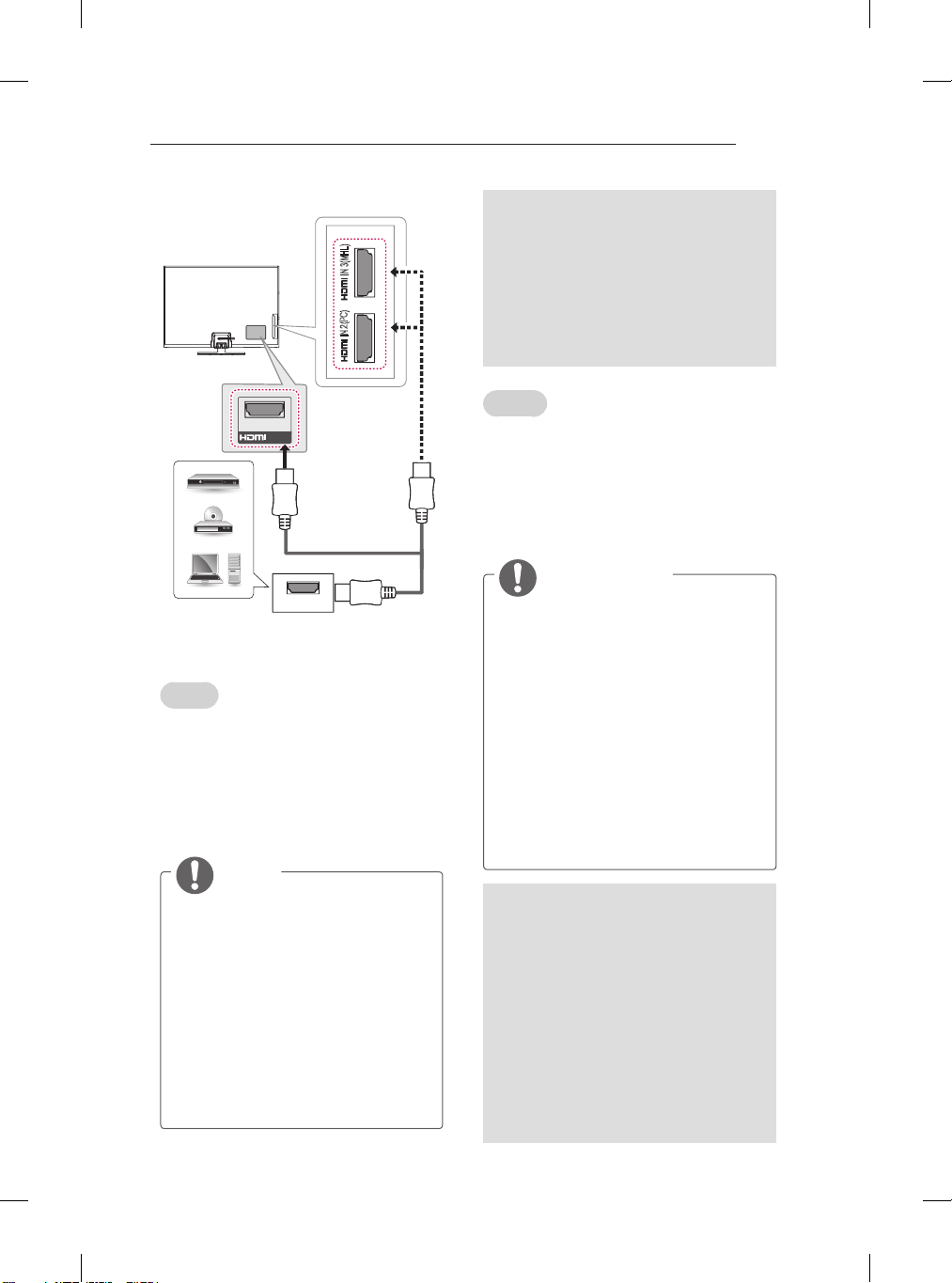

HDMI Connection

English

Transmits the digital video and audio signals

from an external device to the TV. Connect the

external device and the TV with the HDMI cable

as shown.

Choose any HDMI input port to connect. It does

not matter which port you use.

NOTE

yIt is recommended to use the TV with

the HDMI connection for the best image

quality.

yUse the latest High Speed HDMI™

Cable with CEC (Customer Electronics

Control) function.

yHigh Speed HDMI™ Cables are tested

to carry an HD signal up to 1080p and

higher.

ySupported HDMI Audio format : Dolby

Digital, DTS, PCM (Up to 192KHz, 32KH

z/44.1KHz/48KHz/88KHz/96KHz/176KH

z/192KHz)

IN (ARC)

IN 2 (PC)

IN 3(MHL)

HDMI

DVD / Blu-Ray / PC

HD Cable Box / HD STB

(*Not Provided)

ARC (Audio Return Channel)

yAn external audio device that supports

SIMPLINK and ARC must be connected

using HDMI IN(ARC)1 port.

yWhen connected with a high-speed

HDMI cable, the external audio device

that supports ARC outputs optical SPDIF

without additional optical audio cable

and supports the SIMPLINK function.

Русский

Передача цифровых видео и аудио сигналов от

внешнего устройства на телевизор. Подключите

внешнее устройство к телевизору с помощью кабеля

HDMI, как показано на следующем рисунке.

Для подключения выберите любой входной порт

HDMI. Используемый порт не имеет значения.

ПРИМЕЧАНИЕ

yДля получения наилучшего качества

изображения рекомендуется подключать

телевизор через HDMI.

yИспользуйте высокоскоростной кабель

HDMI™ самой последней версии с

функцией CEC (Customer Electronics

Control).

yВысокоскоростные кабели HDMI™

тестируются на способность передачи

сигнала высокой четкости с разрешением

до 1080p и выше.

yПоддерживаемый формат HDMI Audio:

Dolby Digital, DTS, PCM (до 192кГц,

32кГц/ 44,1кГц/48кГц/88кГц/96кГц/176кГц/

192кГц)

ARC (Audio Return Channel)

yУстройство, поддерживающее

SIMPLINK и ARC следует подключать

к входному порту HDMI IN(ARC)1.

yПри подключении с помощью

высокоскоростного кабеля HDMI,

внешнее аудиоустройство,

поддерживающее ARC, выводит

сигнал оптического SPDIF без

использования дополнительного

оптического аудиокабеля и

поддерживает функции SIMPLINK.

A-8 MAKING CONNECTIONS

Қазақша

Сандықбейнежәнедыбыссигналдарын

сыртқықұрылғыдантеледидарғажібереді.

Келесісуреттекөрсетілгендейсыртқықұрылғы

ментеледидардыHDMIкабеліменжалғаңыз.

ЖалғауүшінкезкелгенHDMIкіріспортын

таңдаңыз.Қайпортпайдаланылатыны

маңыздыемес.

ЕСКЕРТПЕ

yКескінсапасынжақсартуүшін

теледидардыHDMIбайланысын

орнатыппайдалануұсынылады.

yCEC(Тұрмыстықэлектроника

басқармасы)функциясыменеңжаңа

жылдамдығыжоғарыHDMI™кабелін

қолданыңыз.

yHighSpeedHDMI™кабельдері

тексеріліп,1080ржәнеоданжоғары

HDсигналдыөткізетініанықталған.

yҚолдаукөрсетілетінHDMI

аудиопішімі:DolbyDigital,DTS,

PCM (192KHz, 32KHz/44.1KHz/

48KHz/88KHz/96KHz/176KHz/192KHzдейін)

ARC (Audio Return Channel)

ySIMPLINKжәнеARCқолдайтын

сыртқыаудиоқұрылғысынHDMI

IN(ARC)1портынпайдаланыпжалғау

керек.

yЖылдамдығыжоғарыHDMIкабелімен

жалғағанда,ARCқолдайтын

сыртқыаудиоқұрылғықосымша

оптикалықаудиокабельсізоптикалық

SPDIFшығарадыжәнеSIMPLINK

функциясынқолдайды.

Українська

Передаєнателевізорцифровийвідео-та

аудіосигналіззовнішньогопристрою.Під’єднайте

зовнішнійпристрійдотелевізоразадопомогою

кабелюHDMI,якцезображенонамалюнку.

Дляпід’єднанняскористайтесябудь-яким

вхіднимроз’ємомHDMI.Неважливо,якийроз’єм

використовувати.

ПРИМІТКА

yДляотриманнянайкращоїякості

зображеннярекомендованопідключати

телевізорчерезінтерфейсHDMI.

yВикористовуйтенайновіший

високошвидкіснийкабельHDMI™із

функцієюCEC(CustomerElectronics

Control).

yВисокошвидкіснікабеліHDMI™

розрахованідляпередаваннясигналу

високоїчіткостідо1080pівище.

yПідтримуванийаудіоформатHDMI:

Dolby

Digital,DTS,PCM(до192кГц,32кГ

ц/44.1кГц/48кГц/88кГц/96кГц/176кГц/192к

Гц)

ARC (Audio Return Channel)

yЗовнішнійаудіопристрійізпідтримкою

функційSIMPLINKтаARCнеобхід-

нопід’єднуватизадопомогоювхідного

роз’ємуHDMIIN(ARC)1.

yУразіпід’єднаннязадопомогоювисо-

кошвидкісногокабелюHDMIзовніш-

нійаудіопристрійізпідтримкоюфунк-

ціїARCвиводитьоптичнийсигнал

SPDIFбезвикористаннядодаткового

оптичногокабелюіпідтримуєфункцію

SIMPLINK.

Andere Handbücher für PH67 series

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere LG Fernseher Handbücher

LG 22LG30R-TA Bedienungsanleitung

LG 43UF7590 Bedienungsanleitung

LG RT-32FZ32RP Bedienungsanleitung

LG 42LP1D Abmessungen

LG 26LN460U Bedienungsanleitung

LG M2362D Bedienungsanleitung

LG LCD Colour Television Bedienungsanleitung

LG Color Television Bedienungsanleitung

LG 55EA9809-ZA Bedienungsanleitung

LG 22LG30R Bedienungsanleitung

LG RT-21FB55M/R/RX/V/VE Bedienungsanleitung

LG 42PJ350 Bedienungsanleitung

LG 22LS3500 Montageanleitung

LG MC-059C Bedienungsanleitung

LG GOLDSTAR WE32Q10IP Bedienungsanleitung

LG 4965UJ65 Series Bedienungsanleitung

LG 29FX5REE Bedienungsanleitung

LG LCD Colour Television Bedienungsanleitung

LG M2380D-PU Bedienungsanleitung

LG 50PC1DR - - 50" Plasma TV Bedienungsanleitung

LG 60PC1D - - 60" Plasma TV Bedienungsanleitung

LG LA643 Series Bedienungsanleitung

LG CT-20T25M Bedienungsanleitung

LG 29FB5RL/RLX-ZG Bedienungsanleitung

Beliebte Fernseher Handbücher anderer Marken

Philips

Philips Colour Television Bedienungsanleitung

Toshiba

Toshiba 27A10 Bedienungsanleitung

Philips

Philips 42PF9630A/37 Bedienungsanleitung

Hitachi

Hitachi 32FX48B Bedienungsanleitung

DAEWOO ELECTRONICS

DAEWOO ELECTRONICS DTQ-14V1FC Bedienungsanleitung

Changhong Electric

Changhong Electric uhd55b6000is Bedienungsanleitung

Philips

Philips Matchline 21CE7551 Bedienungsanleitung

Panasonic

Panasonic Genus TX-G10 Bedienungsanleitung

Toshiba

Toshiba 19A20 Bedienungsanleitung

Philips

Philips 25PT4523-16 Bedienungsanleitung

Sony

Sony XBR-100Z9D Bedienungsanleitung

Philips

Philips PR0930X3 Bedienungsanleitung

Philips

Philips Brilliance 231P4QPY Bedienungsanleitung

Samsung

Samsung 55S9 B Series Bedienungsanleitung

Philips

Philips 32HF9385D Fehlerbehebungshandbuch

Sharp

Sharp LC-40FI5012E Bedienungsanleitung

Loewe

Loewe Table Stand Reference 55 Bedienungsanleitung

Philips

Philips 32PFH5300 Bedienungsanleitung
