Lightolier Lytespan 8725 Bedienungsanleitung

2 5/8”

ø 2 5/32”

3/4”

2 1/8”

8 5/8”

6 1/8”

3 9/16”

10 7/16”

9 1/4”

3 9/16”

10 7/16”

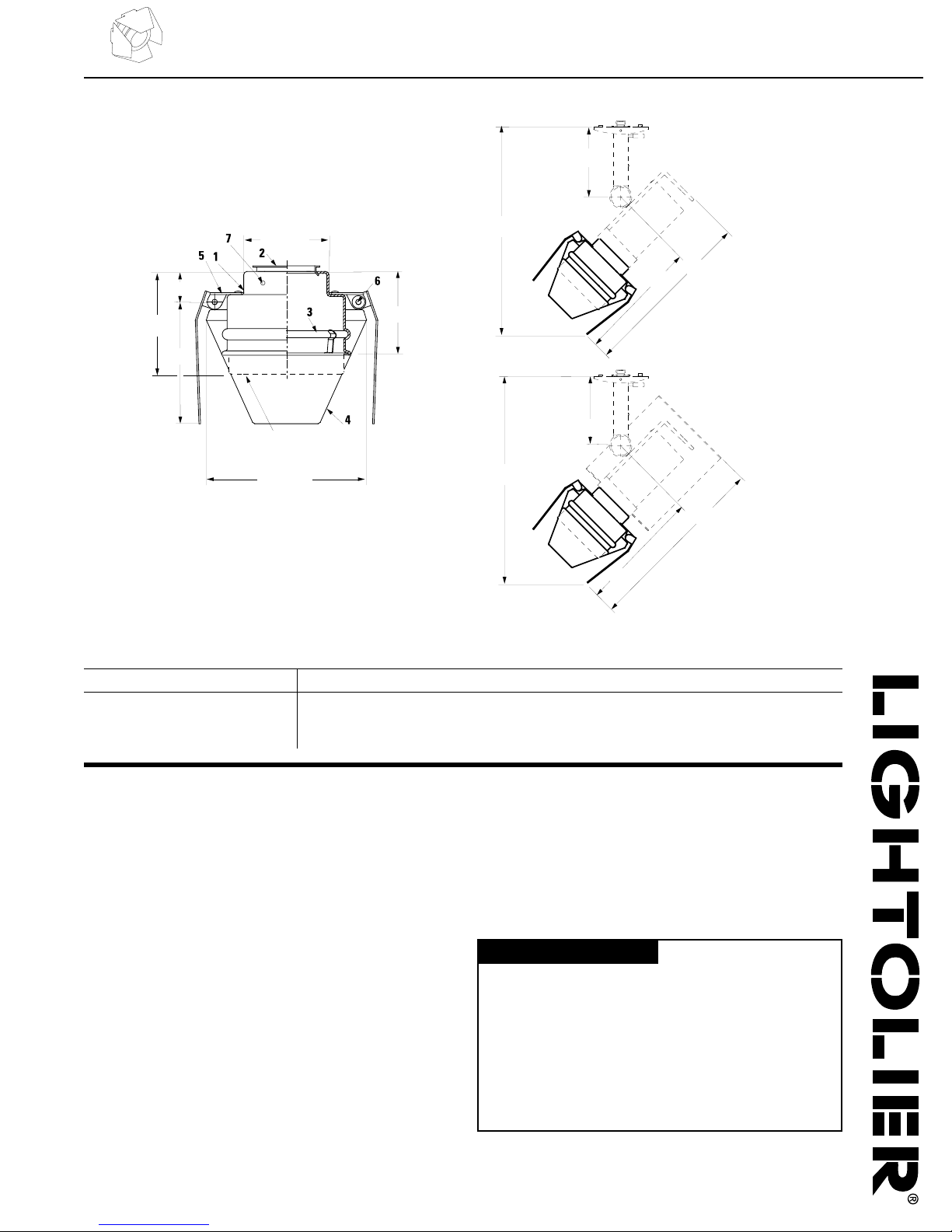

BARNDOOR PAR20 WITH

METALLICSTM INCANDESCENT/HALOGEN

FIXTURES 8701 & 28701 (PROSPEC)

ACCESSORY HOLDER,

OPTIONAL (SEE ACCESSORIES

& OPTIONS BELOW)

3 1/16”

4 1/16”

BARNDOOR PAR20 WITH METALLICSTM

ELECTRONIC METAL HALIDE FIXTURE 8704E.

Lightolier a Genlyte Thomas Company www.lightolier.com

631 Airport Road, Fall River, MA 02720 •(508) 679-8131 •Fax (508) 674-4710

We reserve the right to change details of design, materials and finish.

© 2002 Genlyte Thomas Group LLC (Lightolier Division) •A0902

Lytespan®Track Lighting 8725

Page 1 of 1 MetallicsTM PAR20 Barndoor Shade

Job Information Type:

Job Name:

Cat. No.:

Lamp(s):

Notes:

Features

1. Housing: 16GA. aluminum

2. Neck Flange: Cold rolled steel, zinc-plated. Used to attach shade to fixture,

without tools.

3. Groove: To connect optional Accessory Holder to shade.

4. Barndoors: 18GA. aluminum, riveted to Brackets. Qty. of 4

5. Brackets: 18GA. cold rolled steel, riveted to Housing.

6. Washer: For added tensioning.

7. Alignment Mark: Aligns with mating fixture to ensure proper shade

orientation.

Options and Accessories

MetallicsTM PAR20 Accessory Holder (8782) & Accessories. Order separately

(See Lightolier Specification Sheet 8782).

Finish

All painted finishes: White or Titanium baked enamel.

Label

UL, I.B.E.W.

6 1/8”

Ordering Information

Catalog No. Finishes Lamps

8725 WH Matte White

INCANDESCENT: PAR20 50W Max. (When used on fixtures 8701 & 28701)

8725 TM Dark Titanium

METAL HALIDE: PAR20 39W (When used on fixture 8704E)
