Luoman LILLEVILLA Kurzanleitung

1795 mm 3,2 m216 mm

1420 mm

Playhouse 40 / Sinirinta

1800 mm x 1800 mm (410 mm) / 16 mm

PYSTYTYSOHJE

MONTERINGSANVISNING

AUFBAUANLEITUNG

INSTALLATIONSVEJLEDNING

ASSEMBLY AND MAINTENANCE

INSTALLASJONSFORSKRIFTER

ID 11135, Versio 2, Pvm 1/19/2023, Playhouse 40

Playhouse 40 / Sinirinta: 1800 x 1800 mm (410 mm) / 16 mm

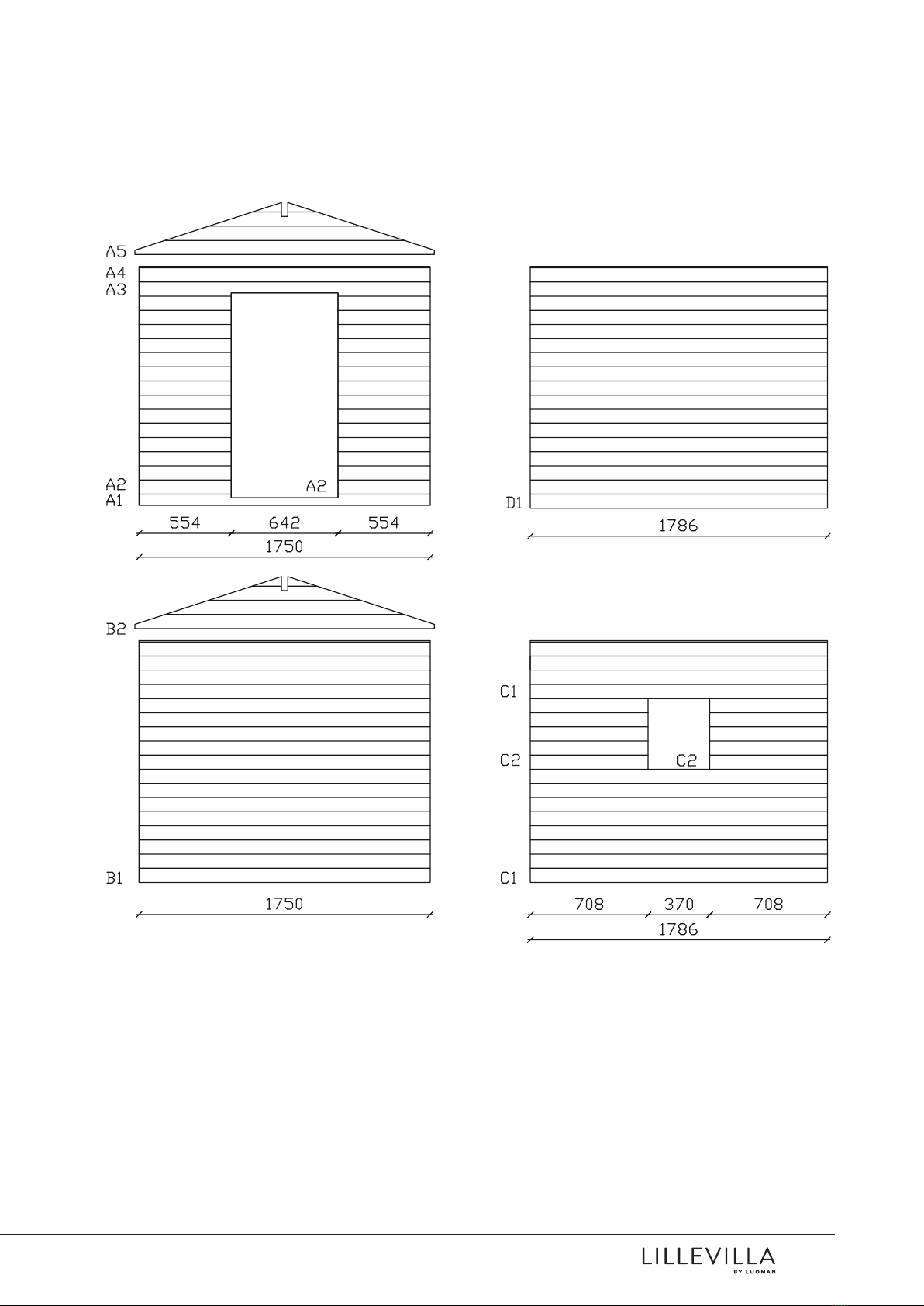

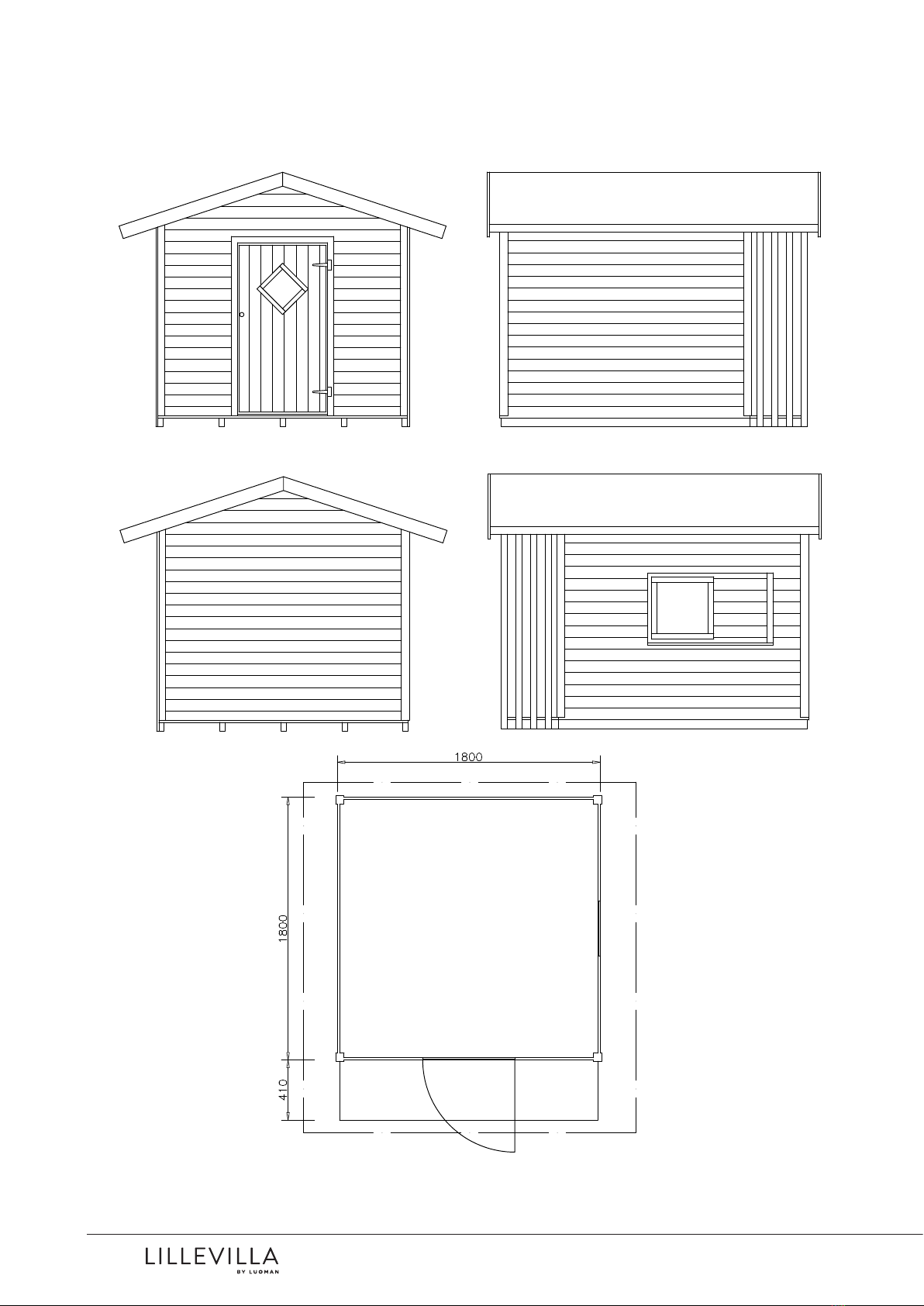

Mittapiirrokset / Dimensionsritningar / Zeichnungen mit Bemaßungen /

Dimensionstegninger / Dimensional drawings / Dimensionstegninger

ID 11135, Versio 2, Pvm 1/19/2023, Playhouse 40

Playhouse 40 / Sinirinta: 1800 x 1800 mm (410 mm) / 16 mm Playhouse 40 / Sinirinta: 1800 x 1800 mm (410 mm) / 16 mm

Mittapiirrokset / Dimensionsritningar / Zeichnungen mit Bemaßungen /

Dimensionstegninger / Dimensional drawings / Dimensionstegninger

FI Ikkuna voidaan asentaa jommalle

kummalle sivuseinälle. Ikkunan

asennuskorkeus voidaan valita

pystytysvaiheessa.

SV Fönstret kan monteras på båda

sidoväggarna. Installationshöjden

på fönstret kan väljas under

monteringsfasen.

DE Das Fenster kann an beiden

Seitenwänden montiert werden.

Die Einbauhöhe des Fensters kann

während der Aufbauphase gewählt

werden.

DK Vinduet kan monteres på enten

sidevæg. Vinduets monteringshøjde

kan vælges under opstillingsfasen.

GB The window can be mounted on

either side wall. The installation height

of the window can be selected during

the assembling phase.

NO Vinduet kan monteres på enten

sidevegg. Installasjonshøyden

på vinduet kan velges under

monteringsfasen.

ID 11135, Versio 2, Pvm 1/19/2023, Playhouse 40

Playhouse 40 / Sinirinta

1800 x 1800 mm (410 mm) / 16 mm

Osa Del Beschreibung Beskrivelse Part Del Dimensions in mm. Pieces Mark Control

Perustuspuu Grundbalk Fundamenthölzer Fundamentbjælk Foundation beam Fundamentbjelke 36 x 60 x 1770 5 F1a

tai perustuspuu eller grundbalk oder Fundamenthölzer eller fundamentbjælk or foundation beam eller fundamentbjelke 36 x 54 x 1770 5 F1b

Perustuspuu Grundbalk Fundamenthölzer Fundamentbjælk Foundation beam Fundamentbjelke 36 x 60 x 400 5 F2a

tai perustuspuu eller grundbalk oder Fundamenthölzer eller fundamentbjælk or foundation beam eller fundamentbjelke 36 x 54 x 400 5 F2b

Perustuspuun jatkos Skarvlista av grundbalk Verbindungsliste des Funda-

menthölzern Fugeliste af fundamentbjælke Joint of foundation beam Skjøteliste av fundament-

bjelke 16 x 45 x 400 5 F3

Lattialauta Golvbräda Fussbodendielen Gulvbrædder Floor board Gulvbrett 16 x 87 x 1770 21 F4

tai lattialauta eller golvbräda oder Fussbodendielen eller gulvbrædder or ﬂoor board eller gulvbrett 16 x 72 x 1770 25 F5

Terassin lattialauta Golvbräda, veranda Fussbodendielen, Terrasse Gulvbrædder, terrasse Floor board for terrace Gulvbrett for terrasse 16 x 95 x 1770 4 F6

Terassin pystyrima Vertikal ribba på terrassen Senkrechte Leiste der Ter-

rasse Lodret liste af terrassen Vertical bar of the terrace Vertikal liste på terrassen 16 x 45 x 1490 8 F8

Nurkkatolppa, oikea etu,

vasen taka Hörnstolpe Eckpfeiler Hjørnestolpe Corner post Hjørnestolpe 57 x 57 x 1406 2 P1

Nurkkatolppa, oikea taka,

vasen etu Hörnstolpe Eckpfeiler Hjørnestolpe Corner post Hjørnestolpe 57 x 57 x 1406 2 P2

Kattolauta Takbräda Dachbretter Tagdækning Roof board Takbord 16 x 87 x 1200 56 KA1a

tai kattolauta eller takbräda oder Dachbretter eller tagdækning or roof board eller takbord 16 x 72 x 1200 68 KA1b

Kehäpuu Ramvirke Rahmen Ramme Framework Rammeverk 27 x 31 x 1710 4 K1

Kattokannattaja Takstöd Dachstütze Tagstøtte Roof support Takstøtte 19 x 90 x 1700 4 K2

Kattokannattaja Takstöd Dachstütze Tagstøtte Roof support Takstøtte 19 x 90 x 700 4 K3

Seinäpaneeli, lovettu Väggpanel Wandbrett Vægpanel Wall panel Veggpanel 16 x 67 x 1750 1 A1

Seinäpaneeli, ovipieli Väggpanel Wandbrett Vægpanel Wall panel Veggpanel 16 x 85 x 554 28 A2

Seinäpaneeli, lovettu Väggpanel Wandbrett Vægpanel Wall panel Veggpanel 16 x 85 x 1750 1 A3

Seinäpaneeli Väggpanel Wandbrett Vægpanel Wall panel Veggpanel 16 x 85 x 1750 18 A4, B1

Päätykolmio Gaveltriangel Giebeldreieck Gavltrekant Gable triangle Gavltrekant 16 x 325 x 1800 2 A5, B2

Päätyräystäslauta Takfotsbräda, fram och bak Windfeder Sternbræt, foran og bagved Fascia board, front and rear Takfotbord, foran og bak 16 x 95 x 1240 4 A6

Seinäpaneeli Väggpanel Wandbrett Vægpanel Wall panel Veggpanel 16 x 85 x 1786 29 C1, D1

Seinäpaneeli, ikkunapieli Väggpanel Wandbrett Vægpanel Wall panel Veggpanel 16 x 85 x 708 10 C2

Sivuräystäslauta Sidotakfotsbräda Traufbrett Sternbræt Fascia board Takfotbord 16 x 45 x 1700 2 C3

Sivuräystäslauta Sidotakfotsbräda Traufbrett Sternbræt Fascia board Takfotbord 16 x 45 x 700 2 C4

Vinotuki Snedstöd Schrägstützen Skrå støtte Diagonal support Skrå støtte 27 x 31 x 1550 11 m V1

Ikkuna, liuku, tyyppi J Fönster, typ J Fenster, Typ J Vindue, typ J Window, type J Vindu, typ J 42 x 450 x 450 1 I3

Liukukisko Glidskena i trä Gleitschiene aus Holz Glideskinne i træ Slide rail in wood Skyvskinne i tre 42 x 41 x 820 2 I4

Liukukisko Glidskena i trä Gleitschiene aus Holz Glideskinne i træ Slide rail in wood Skyvskinne i tre 42 x 41 x 505 2 I5

Liukuikkunalista, sisälle List till glidfönster, in Leisten für Schiebefenster,

innen Lister til skydevinduer, ind Batten for sliding window, in Lister for skyvevinduer, inn 16 x 45 x 515 2 I6

Liukuikkunalista, sisälle List till glidfönster, in Leisten für Schiebefenster,

innen Lister til skydevinduer, ind Batten for sliding window, in Lister for skyvevinduer, inn 16 x 45 x 370 2 I7

Liukuikkunan alataso Bräda till glidfönster, ner Brett für Schiebefenster,

unten Bræt til skydevindue, ned Bord for sliding window, down Brett for skyvevinduer, ned 16 x 120 x 900 1 I8

Ovi, tyyppi L5 Dörr, typ L5 Tür, Typ L5 Dør, typ L5 Door, type L5 Dør, type L5 42 x 630 x 1200 1 O1

Oviaukon lista, sivuille List till dörröppning, sidor Leisten für Tür, Seiten Dørlist, sider Molding for door opening, sides Dørlist, sider 16 x 45 x 1305 4 O2

Oviaukon lista, ylös,ulkopuoli List till dörröppning, upp, ut Leisten für Tür, oben, Aussen Dørlist, op, ud Molding for door opening, up, out Dørlist, opp, ut 16 x 45 x 645 1 O3

Oviaukon lista, ylös, sisäpuoli List till dörröppning, upp, in Leisten für Tür, oben, Innen Dørlist, op, ind Molding for door opening, up, in Dørlist, opp, inn 16 x 45 x 630 1 O4

Oven ikkunan lasilista List till dörrfönster List til dørvindu List til dørvindue Cadre pour fenêtres de porte Moulding for door window 14 x 30 x 257 2 O5

Oven ikkunan lasilista List till dörrfönster List til dørvindu List til dørvindue Cadre pour fenêtres de porte Moulding for door window 14 x 30 x 190 2 O6

Oven pleksi Plexiglas till dörr Plexi Plexi Plexi Plexiglass to door 2 x 210 x 210 1 O7

ID 11135, Versio 2, Pvm 1/19/2023, Playhouse 40

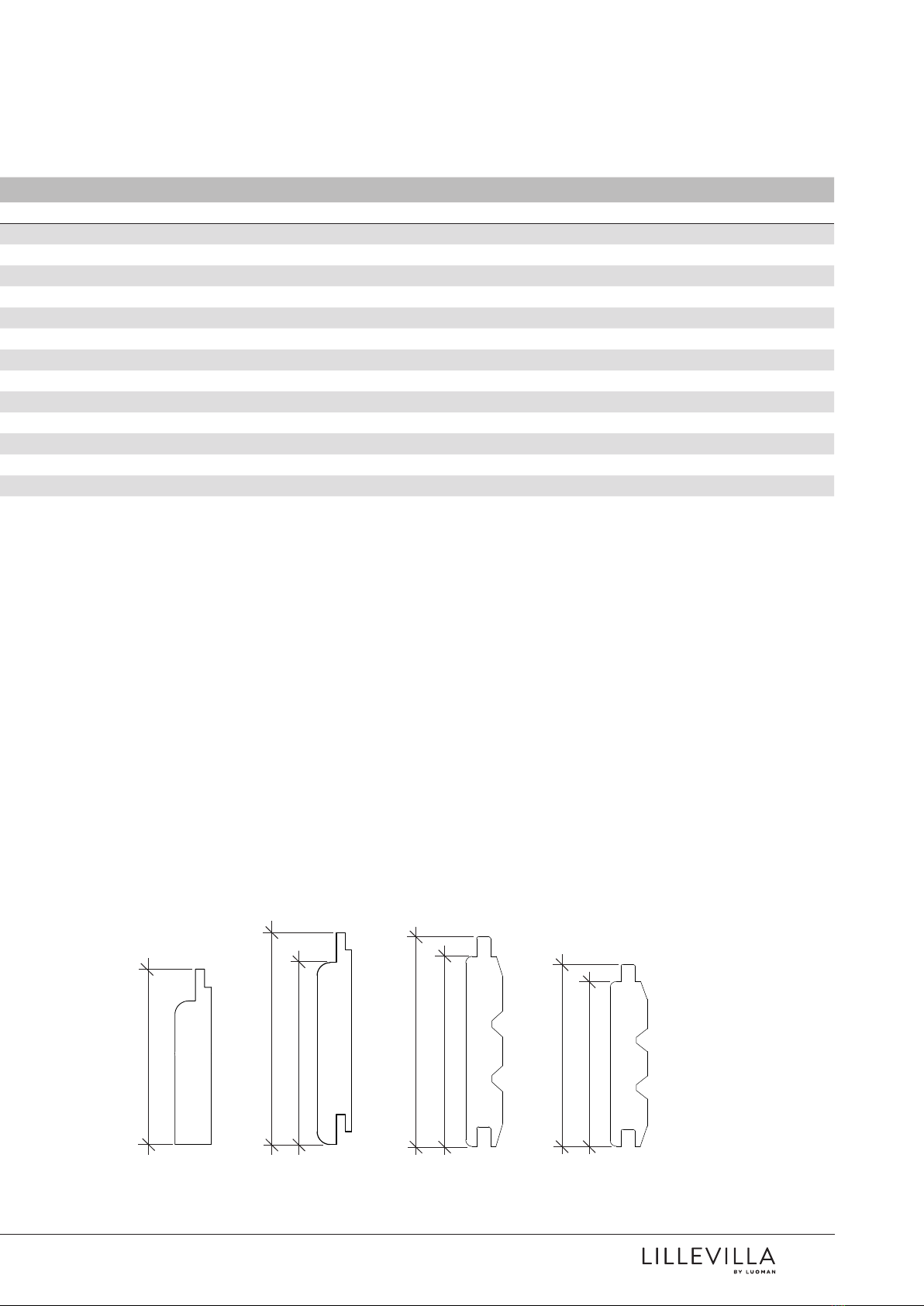

Osaluettelo / Komponentlista /

Teileliste / Del liste /

Part list / Deleliste

1/2
